热风炉富氧烧炉系统及并联控制方法.pdf

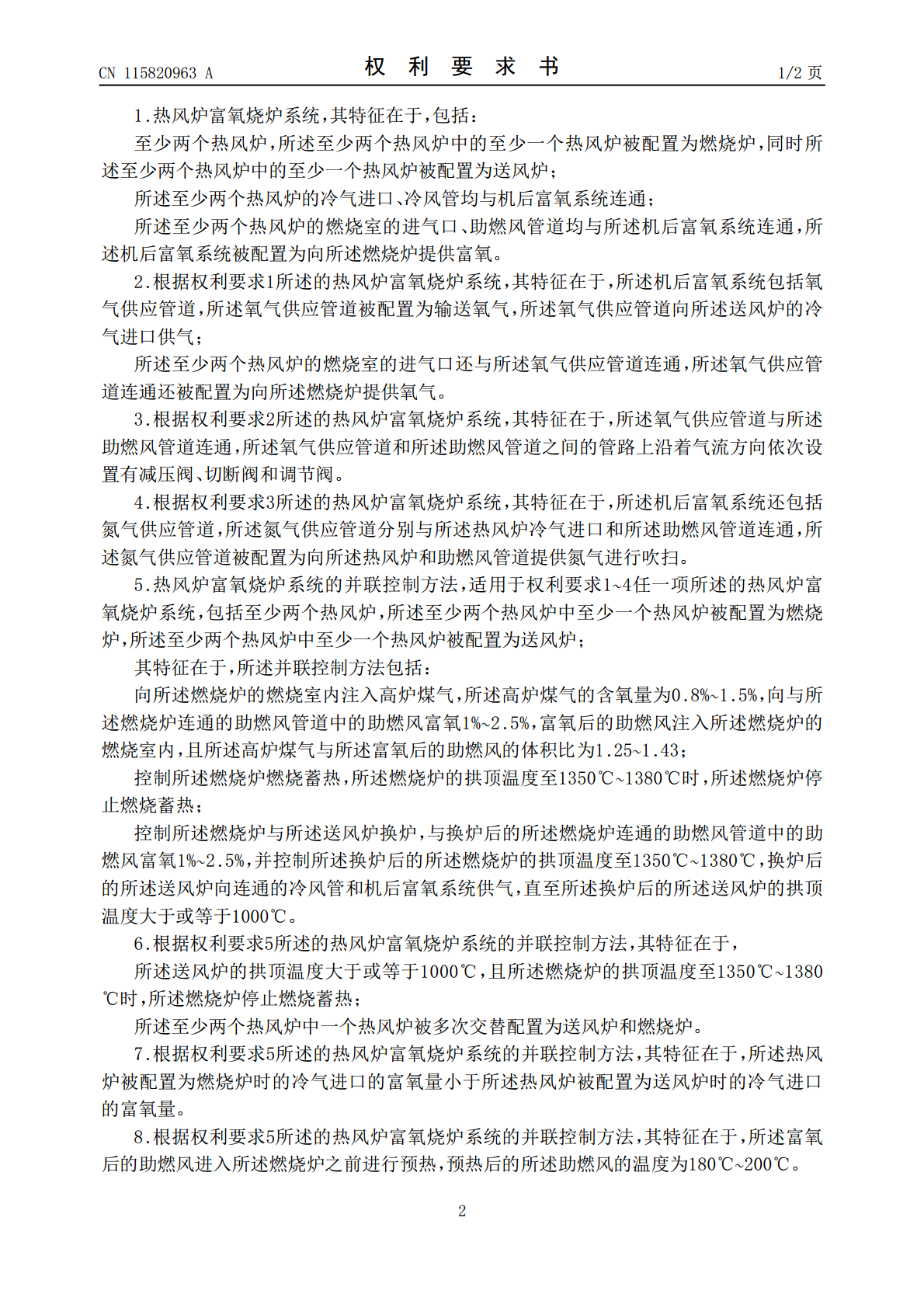

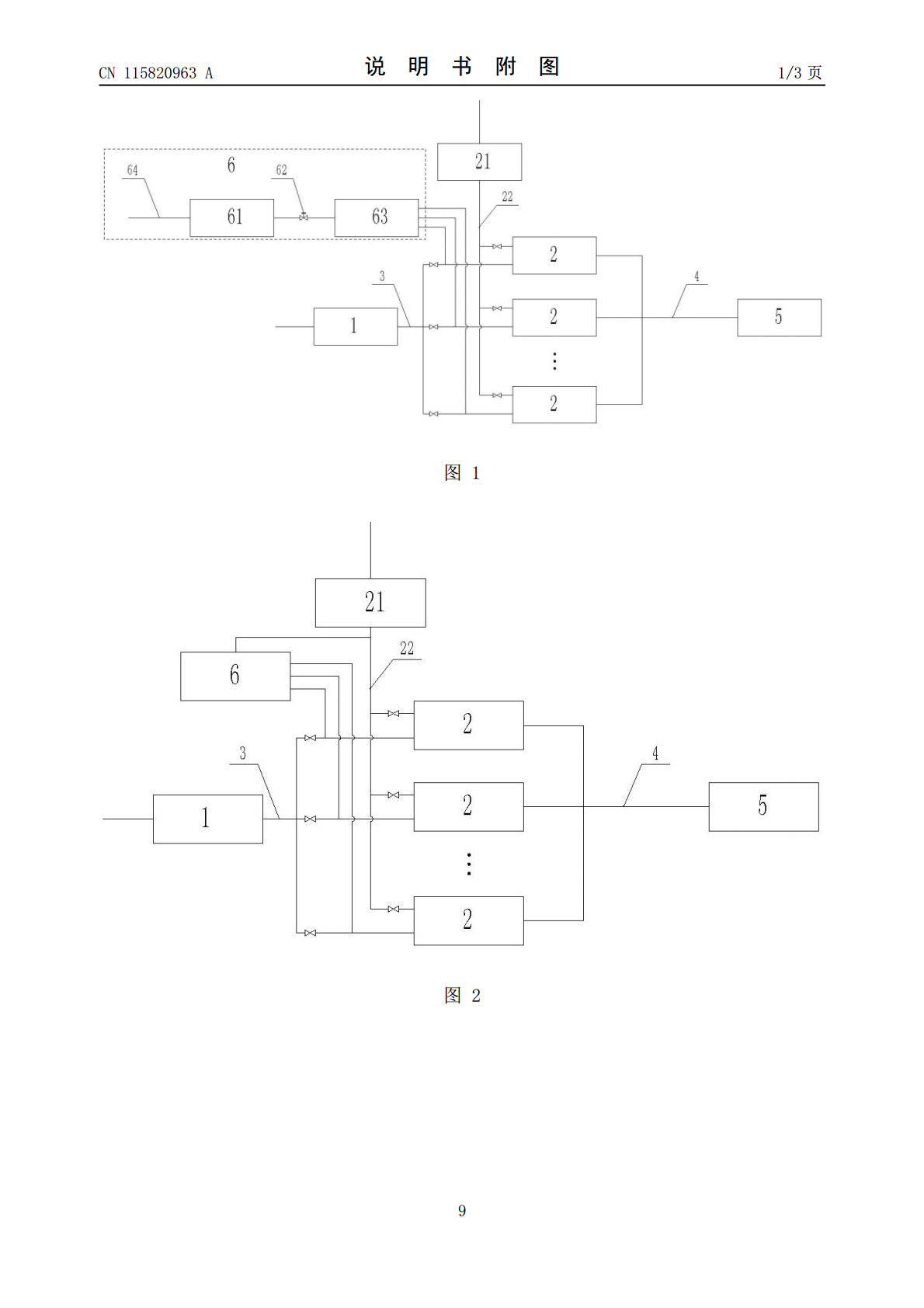

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115820963A(43)申请公布日2023.03.21(21)申请号202310150120.9(22)申请日2023.02.22(71)申请人山西建龙实业有限公司地址043801山西省运城市闻喜经济技术开发区山西建龙办公大楼4层408室(72)发明人李海斌(74)专利代理机构太原市科瑞达专利代理有限公司14101专利代理师刘宝贤(51)Int.Cl.C21B9/10(2006.01)权利要求书2页说明书5页附图3页(54)发明名称热风炉富氧烧炉系统及并联控制方法(57)摘要本发明属于热风炉领域，尤其涉及一种热风炉富氧烧炉系统及并联控制方法，可以提高热风炉的工作蓄热效率、降低热风炉的换炉频次，优化高炉的冶金条件。技术方案包括至少两个热风炉。其中，所述至少两个热风炉中的至少一个热风炉被配置为燃烧炉，同时所述至少两个热风炉中的至少一个热风炉被配置为送风炉。所述至少两个热风炉的冷气进口、冷风管均与机后富氧系统连通；所述至少两个热风炉的燃烧室的进气口、助燃风管道均与所述机后富氧系统连通，所述机后富氧系统被配置为向所述燃烧炉提供富氧量。CN115820963ACN115820963A权利要求书1/2页1.热风炉富氧烧炉系统，其特征在于，包括：至少两个热风炉，所述至少两个热风炉中的至少一个热风炉被配置为燃烧炉，同时所述至少两个热风炉中的至少一个热风炉被配置为送风炉；所述至少两个热风炉的冷气进口、冷风管均与机后富氧系统连通；所述至少两个热风炉的燃烧室的进气口、助燃风管道均与所述机后富氧系统连通，所述机后富氧系统被配置为向所述燃烧炉提供富氧。2.根据权利要求1所述的热风炉富氧烧炉系统，其特征在于，所述机后富氧系统包括氧气供应管道，所述氧气供应管道被配置为输送氧气，所述氧气供应管道向所述送风炉的冷气进口供气；所述至少两个热风炉的燃烧室的进气口还与所述氧气供应管道连通，所述氧气供应管道连通还被配置为向所述燃烧炉提供氧气。3.根据权利要求2所述的热风炉富氧烧炉系统，其特征在于，所述氧气供应管道与所述助燃风管道连通，所述氧气供应管道和所述助燃风管道之间的管路上沿着气流方向依次设置有减压阀、切断阀和调节阀。4.根据权利要求3所述的热风炉富氧烧炉系统，其特征在于，所述机后富氧系统还包括氮气供应管道，所述氮气供应管道分别与所述热风炉冷气进口和所述助燃风管道连通，所述氮气供应管道被配置为向所述热风炉和助燃风管道提供氮气进行吹扫。5.热风炉富氧烧炉系统的并联控制方法，适用于权利要求1~4任一项所述的热风炉富氧烧炉系统，包括至少两个热风炉，所述至少两个热风炉中至少一个热风炉被配置为燃烧炉，所述至少两个热风炉中至少一个热风炉被配置为送风炉；其特征在于，所述并联控制方法包括：向所述燃烧炉的燃烧室内注入高炉煤气，所述高炉煤气的含氧量为0.8%~1.5%，向与所述燃烧炉连通的助燃风管道中的助燃风富氧1%~2.5%，富氧后的助燃风注入所述燃烧炉的燃烧室内，且所述高炉煤气与所述富氧后的助燃风的体积比为1.25~1.43；控制所述燃烧炉燃烧蓄热，所述燃烧炉的拱顶温度至1350℃~1380℃时，所述燃烧炉停止燃烧蓄热；控制所述燃烧炉与所述送风炉换炉，与换炉后的所述燃烧炉连通的助燃风管道中的助燃风富氧1%~2.5%，并控制所述换炉后的所述燃烧炉的拱顶温度至1350℃~1380℃，换炉后的所述送风炉向连通的冷风管和机后富氧系统供气，直至所述换炉后的所述送风炉的拱顶温度大于或等于1000℃。6.根据权利要求5所述的热风炉富氧烧炉系统的并联控制方法，其特征在于，所述送风炉的拱顶温度大于或等于1000℃，且所述燃烧炉的拱顶温度至1350℃~1380℃时，所述燃烧炉停止燃烧蓄热；所述至少两个热风炉中一个热风炉被多次交替配置为送风炉和燃烧炉。7.根据权利要求5所述的热风炉富氧烧炉系统的并联控制方法，其特征在于，所述热风炉被配置为燃烧炉时的冷气进口的富氧量小于所述热风炉被配置为送风炉时的冷气进口的富氧量。8.根据权利要求5所述的热风炉富氧烧炉系统的并联控制方法，其特征在于，所述富氧后的助燃风进入所述燃烧炉之前进行预热，预热后的所述助燃风的温度为180℃~200℃。2CN115820963A权利要求书2/2页9.根据权利要求5或6所述的热风炉富氧烧炉系统的并联控制方法，其特征在于，所述机后富氧系统包括氧气供应管道，所述氧气供应管道与所述助燃风管道连通，所述氧气供应管道和所述助燃风管道之间的管路上沿着气流方向依次设置有减压阀、切断阀和调节阀；所述向与所述燃烧炉连通的助燃风管道中的助燃风富氧1%~2.5%的方法包括：打开减压阀，控制所述减压阀和所述切断阀之间的助燃风管道内的气压为50kpa，管径比为1：4.2；依次打开切断阀和调节阀
