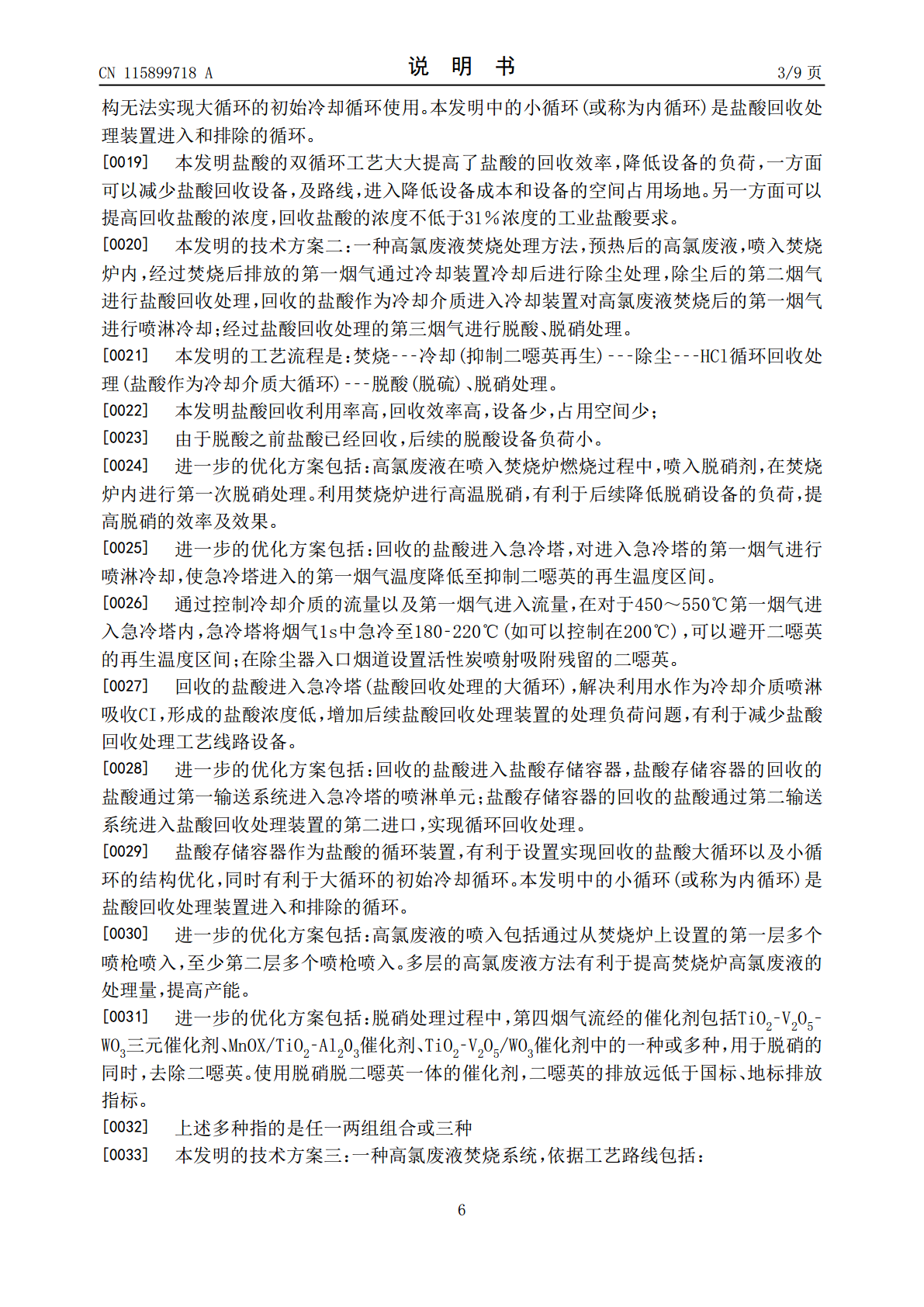

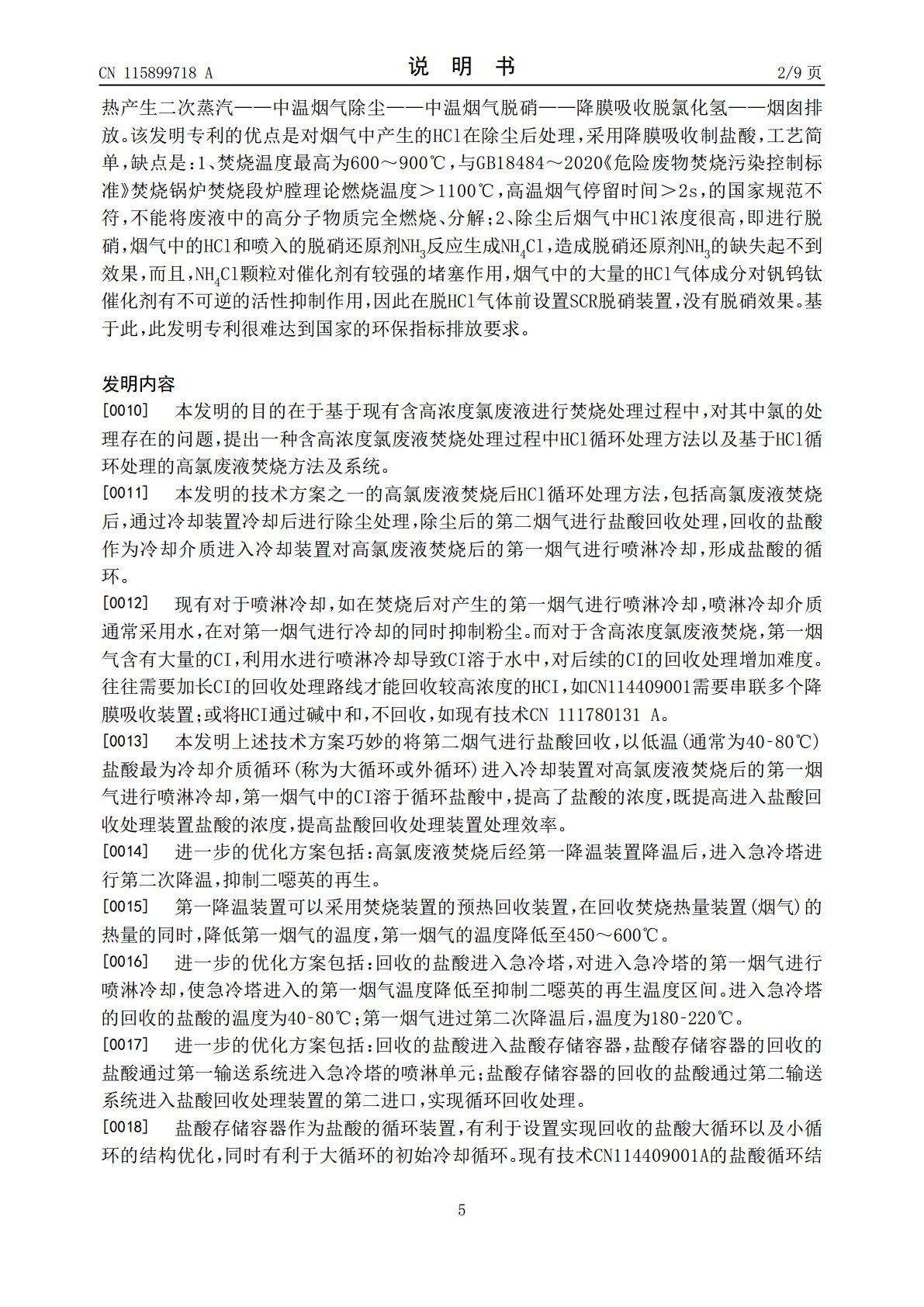

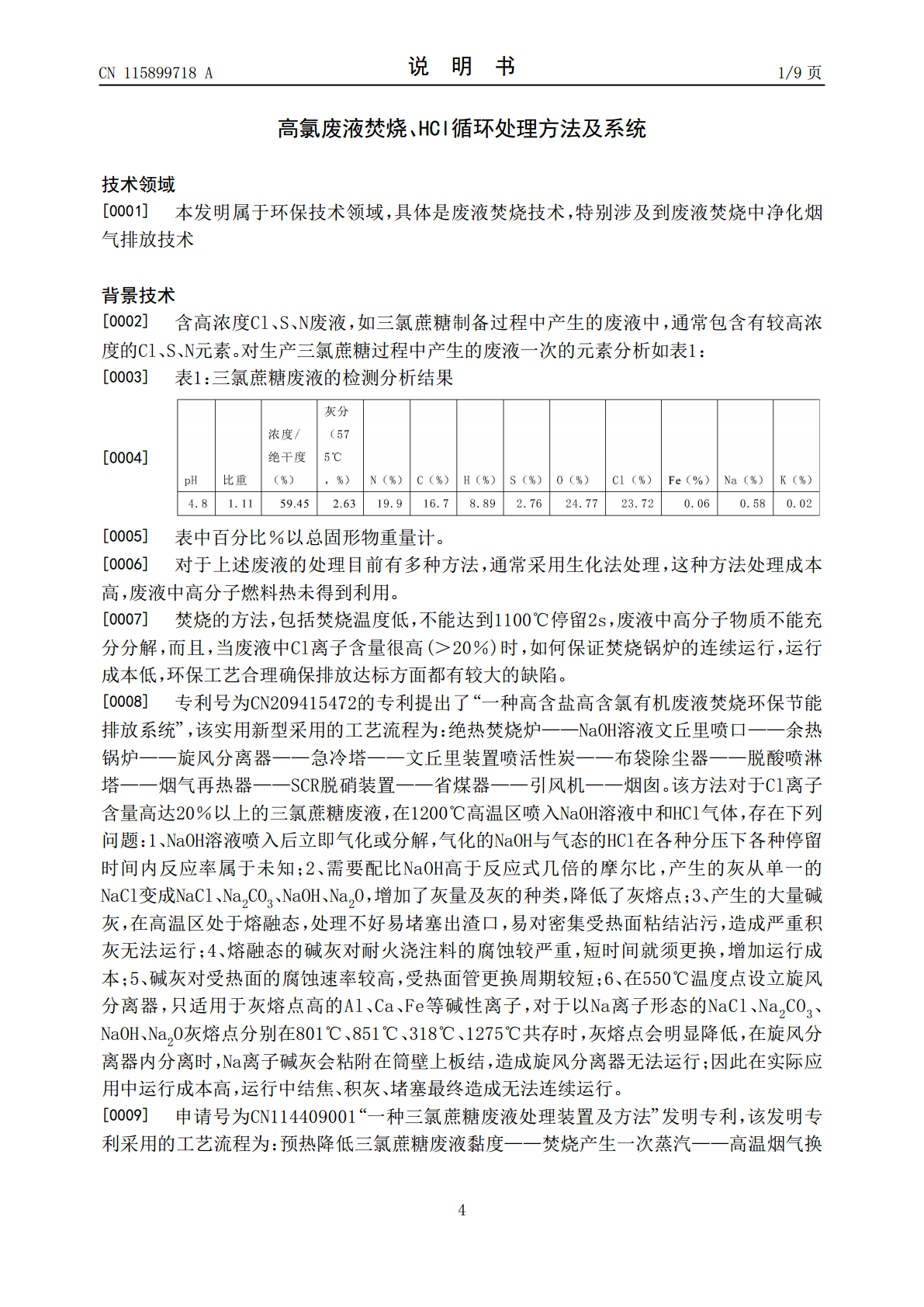

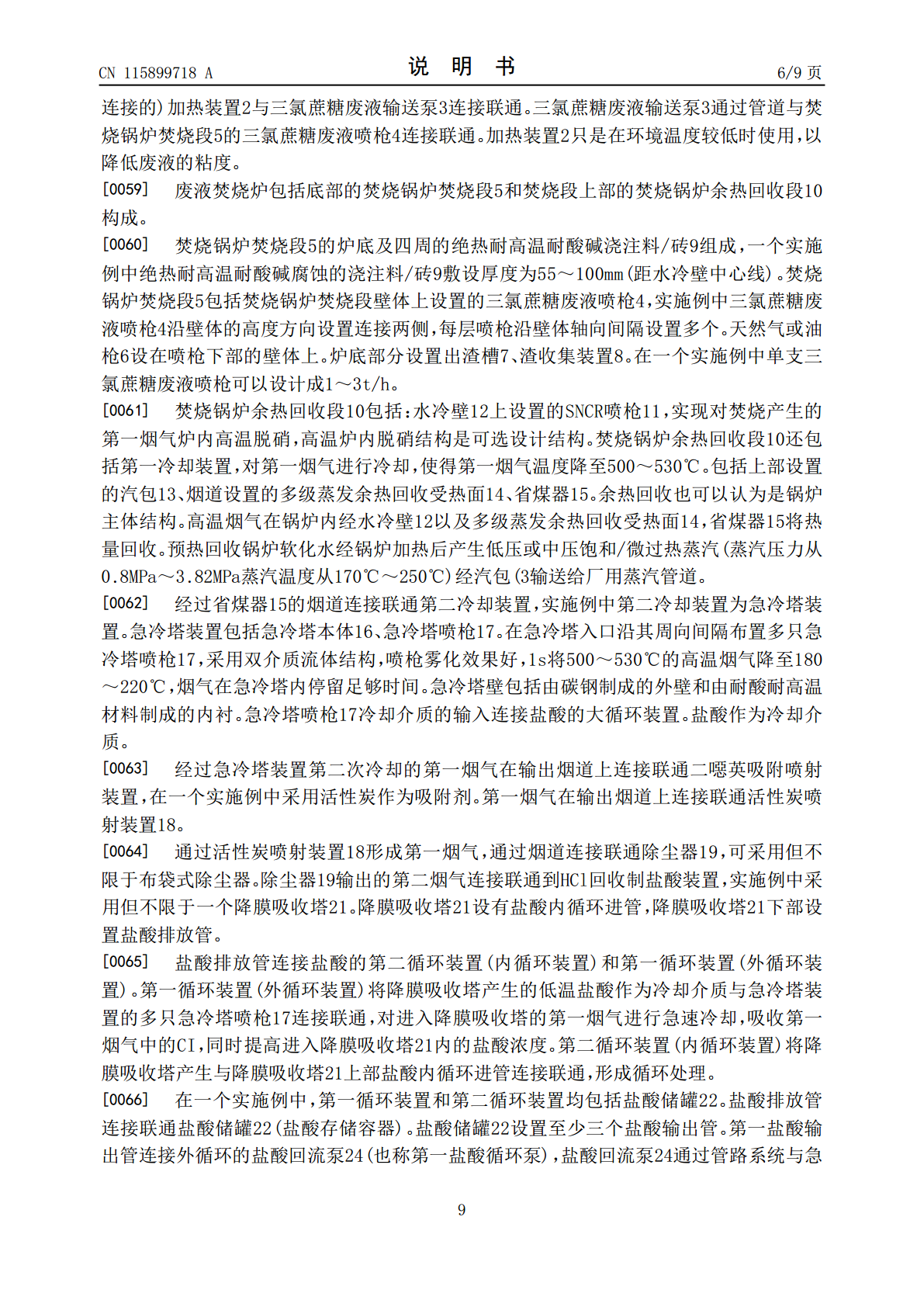

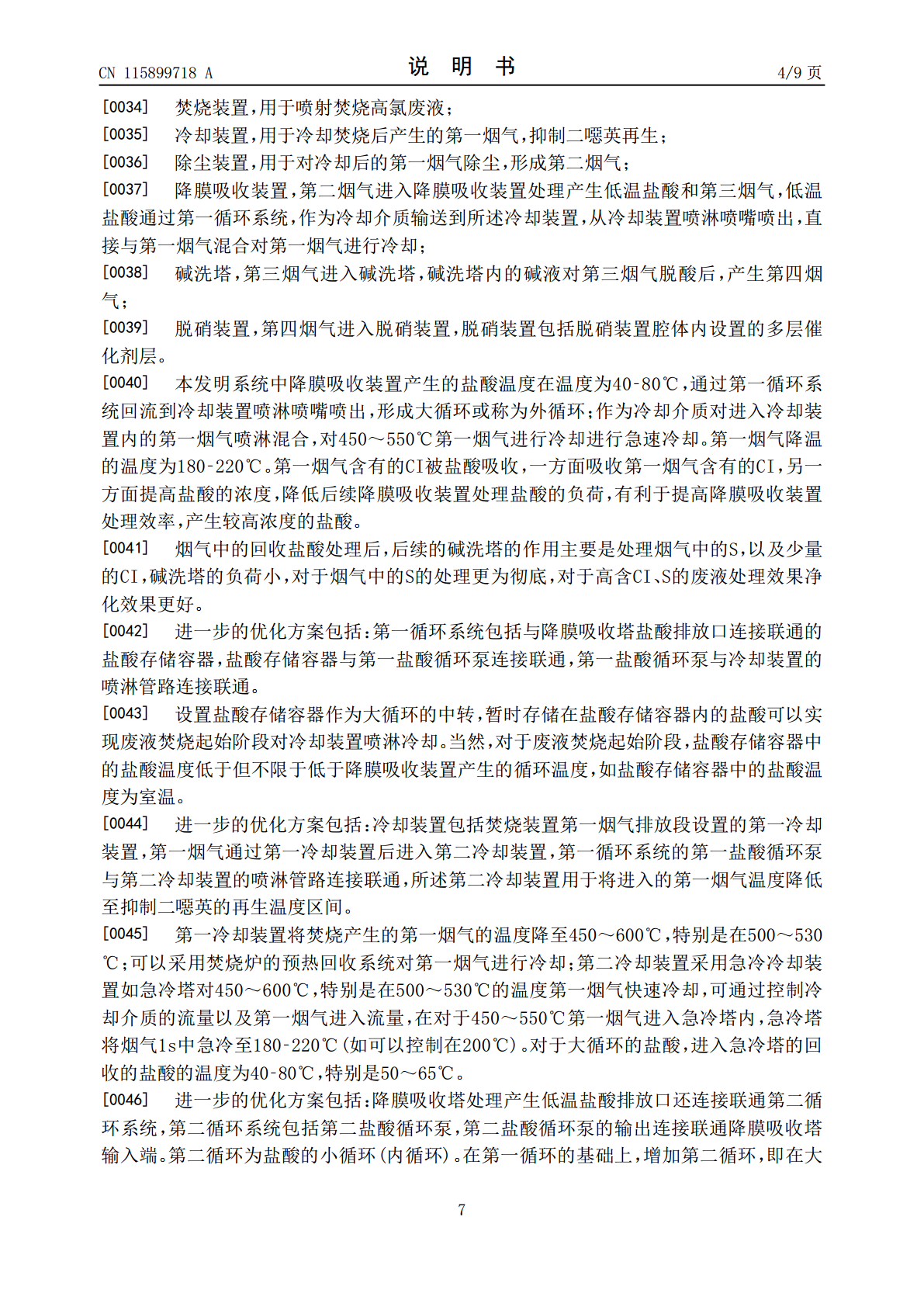

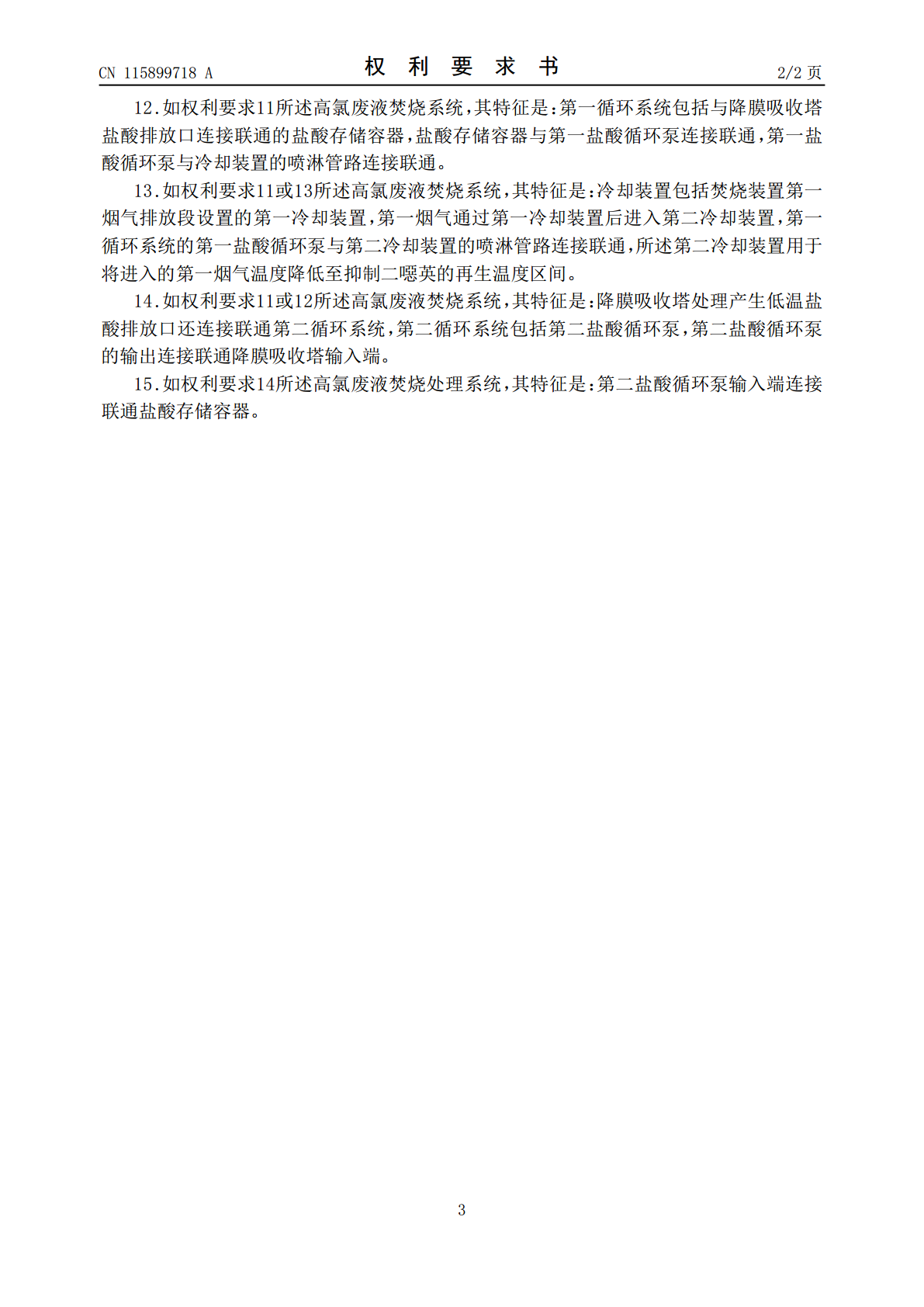

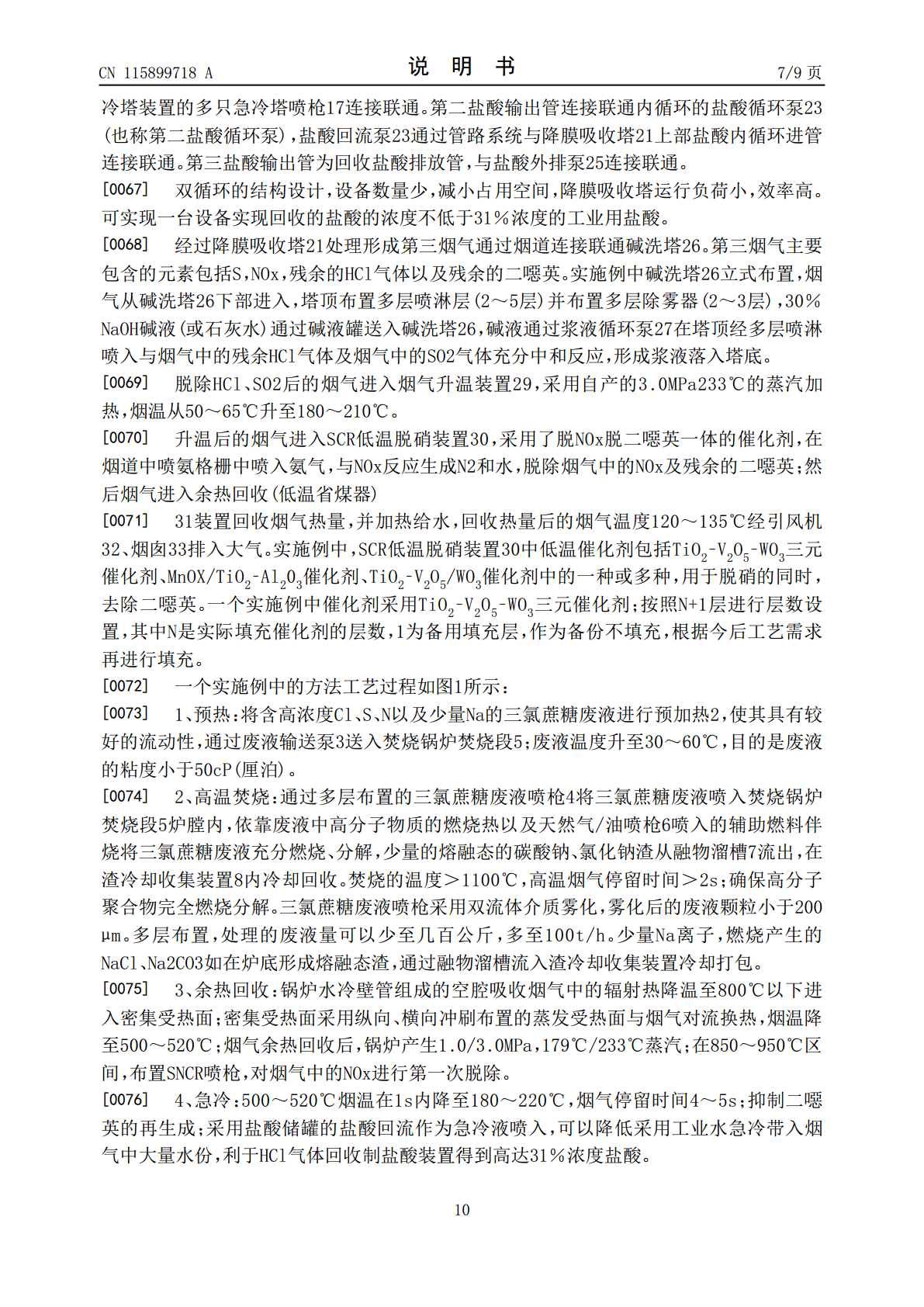

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115899718A(43)申请公布日2023.04.04(21)申请号202211673307.9(22)申请日2022.12.26(71)申请人武汉武锅能源工程有限公司地址430200湖北省武汉市江夏区大桥新区何家湖街16号(72)发明人陈亚斌雷永程罗俊伟(74)专利代理机构武汉开元知识产权代理有限公司42104专利代理师俞鸿(51)Int.Cl.F23G7/04(2006.01)F23J15/06(2006.01)F23J15/02(2006.01)F23J15/00(2006.01)权利要求书2页说明书9页附图3页(54)发明名称高氯废液焚烧、HCl循环处理方法及系统(57)摘要本发明公开一种高氯废液焚烧处理系统。包括：焚烧装置，用于喷射焚烧高氯废液；冷却装置，用于冷却焚烧后产生的第一烟气，抑制二噁英再生；除尘装置；降膜吸收装置，第二烟气进入降膜吸收装置处理产生低温盐酸和第三烟气，低温盐酸通过第一循环系统，作为冷却介质输送到所述冷却装置，从冷却装置喷淋喷嘴喷出，直接与第一烟气混合对第一烟气进行冷却；碱洗塔和脱硝装置。本系统避开现有技术烟气中携带大量熔融态碱渣和碱灰对锅炉及浇注料的腐蚀、结焦、积灰堵塞，造成运行成本高昂、连续运行时间短的缺陷；盐酸的作为冷却介质进入冷却装置，有利于提高盐酸的回收浓度以及降低回收设备的负荷，提高降膜吸收装置效率。CN115899718ACN115899718A权利要求书1/2页1.一种HCl循环处理方法，其特征是：高氯废液焚烧后，通过冷却装置冷却后进行除尘处理，除尘后的第二烟气进行盐酸回收处理，回收的盐酸作为冷却介质进入冷却装置对高氯废液焚烧后的第一烟气进行喷淋冷却。2.如权利要求1所述HCl循环处理方法，其特征是：高氯废液焚烧后经第一降温装置降温后，进入急冷塔进行第二次降温，抑制二噁英的再生。3.如权利要求2所述HCl循环处理方法，其特征是：回收的盐酸进入急冷塔，对进入急冷塔的第一烟气进行喷淋冷却，使急冷塔进入的第一烟气温度降低至抑制二噁英的再生温度区间。4.如权利要求1‑3所述任一HCl循环处理方法，其特征是：回收的盐酸进入盐酸存储容器，盐酸存储容器的回收的盐酸通过第一输送系统进入急冷塔的喷淋单元；盐酸存储容器的回收的盐酸通过第二输送系统进入盐酸回收处理装置的第二进口，实现循环回收处理。5.一种高氯废液焚烧方法，其特征是，预热后的高氯废液，喷入焚烧炉内，经过焚烧后排放的第一烟气通过冷却装置冷却后进行除尘处理，除尘后的第二烟气进行盐酸回收处理，回收的盐酸作为冷却介质进入冷却装置对高氯废液焚烧后的第一烟气进行喷淋冷却；经过盐酸回收处理的第三烟气进行脱酸、脱硝处理。6.如权利要求5所述高氯废液焚烧方法，其特征是，高氯废液在喷入焚烧炉燃烧过程中，喷入脱硝剂，在焚烧炉内进行第一次脱硝处理。7.如权利要求5或6所述高氯废液焚烧方法，其特征是，回收的盐酸进入急冷塔，对进入急冷塔的第一烟气进行喷淋冷却，使急冷塔进入的第一烟气温度降低至抑制二噁英的再生温度区间。8.如权利要求5或6所述高氯废液焚烧方法，其特征是，回收的盐酸进入盐酸存储容器，盐酸存储容器的回收的盐酸通过第一输送系统进入急冷塔的喷淋单元；盐酸存储容器的回收的盐酸通过第二输送系统进入盐酸回收处理装置的第二进口，实现循环回收处理。9.如权利要求5所述高氯废液焚烧方法，其特征是，高氯废液的喷入包括通过从焚烧炉上设置的第一层多个喷枪喷入，至少第二层多个喷枪喷入。10.如权利要求5所述高氯废液焚烧方法，其特征是，脱硝处理过程中，第四烟气流经的催化剂包括TiO2–V2O5–WO3三元催化剂、MnOX/TiO2‑Al203催化剂、TiO2‑V2O5/WO3催化剂中的一种或多种，用于脱硝的同时，去除二噁英。11.一种基于权利要求1或5方法的高氯废液焚烧系统，其特征是，包括：焚烧装置，用于喷射焚烧高氯废液；冷却装置，用于冷却焚烧后产生的第一烟气，抑制二噁英再生；除尘装置，用于对冷却后的第一烟气除尘，形成第二烟气；降膜吸收装置，第二烟气进入降膜吸收装置处理产生低温盐酸和第三烟气，低温盐酸通过第一循环系统，作为冷却介质输送到所述冷却装置，从冷却装置喷淋喷嘴喷出，直接与第一烟气混合对第一烟气进行冷却；碱洗塔，第三烟气进入碱洗塔，碱洗塔内的碱液对第三烟气脱酸后，产生第四烟气；脱硝装置，第四烟气进入脱硝装置，脱硝装置包括脱硝装置腔体内设置的多层催化剂层。2CN115899718A权利要求书2/2页12.如权利要求11所述高氯废液焚烧系统，其特征是：第一循环系统包括与降膜吸收塔盐酸排放口连接联通的盐酸存储容器，盐酸存储容器与第一盐酸循环泵连接联通，第一盐酸循环泵与冷却装置的喷淋管路连接联通。13.如权利要求1
