一种卧式燃生物质蒸汽锅炉.pdf

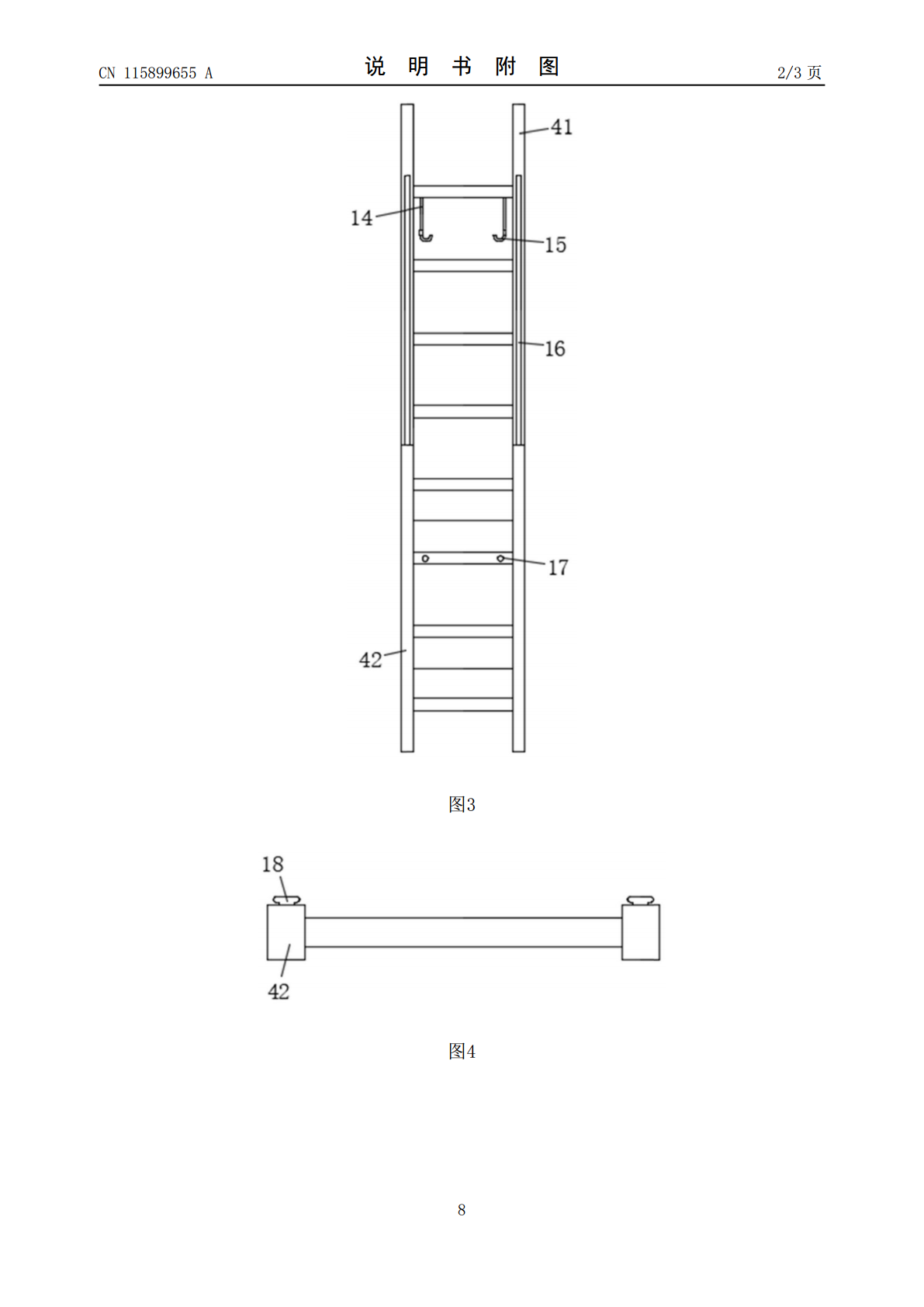

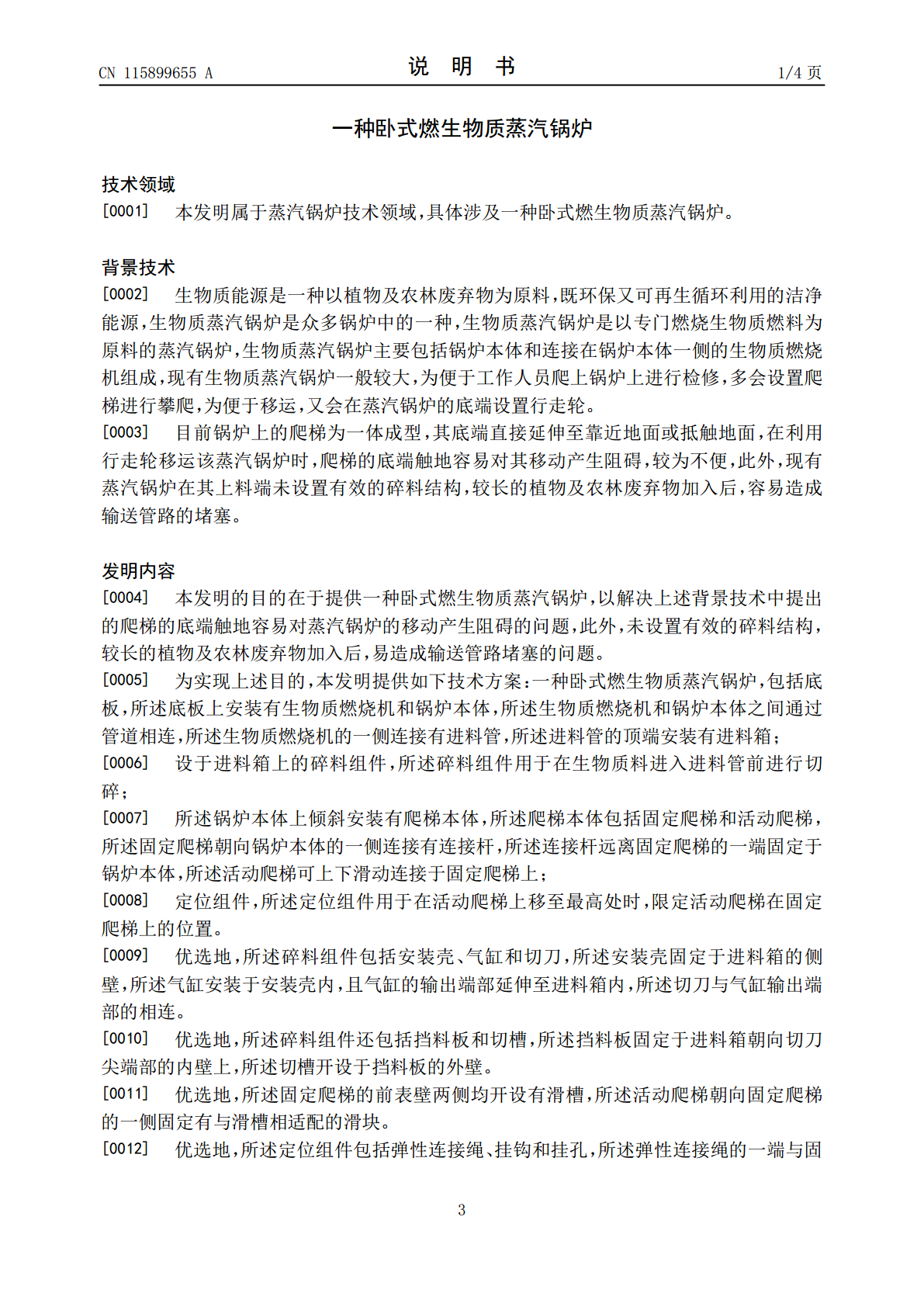

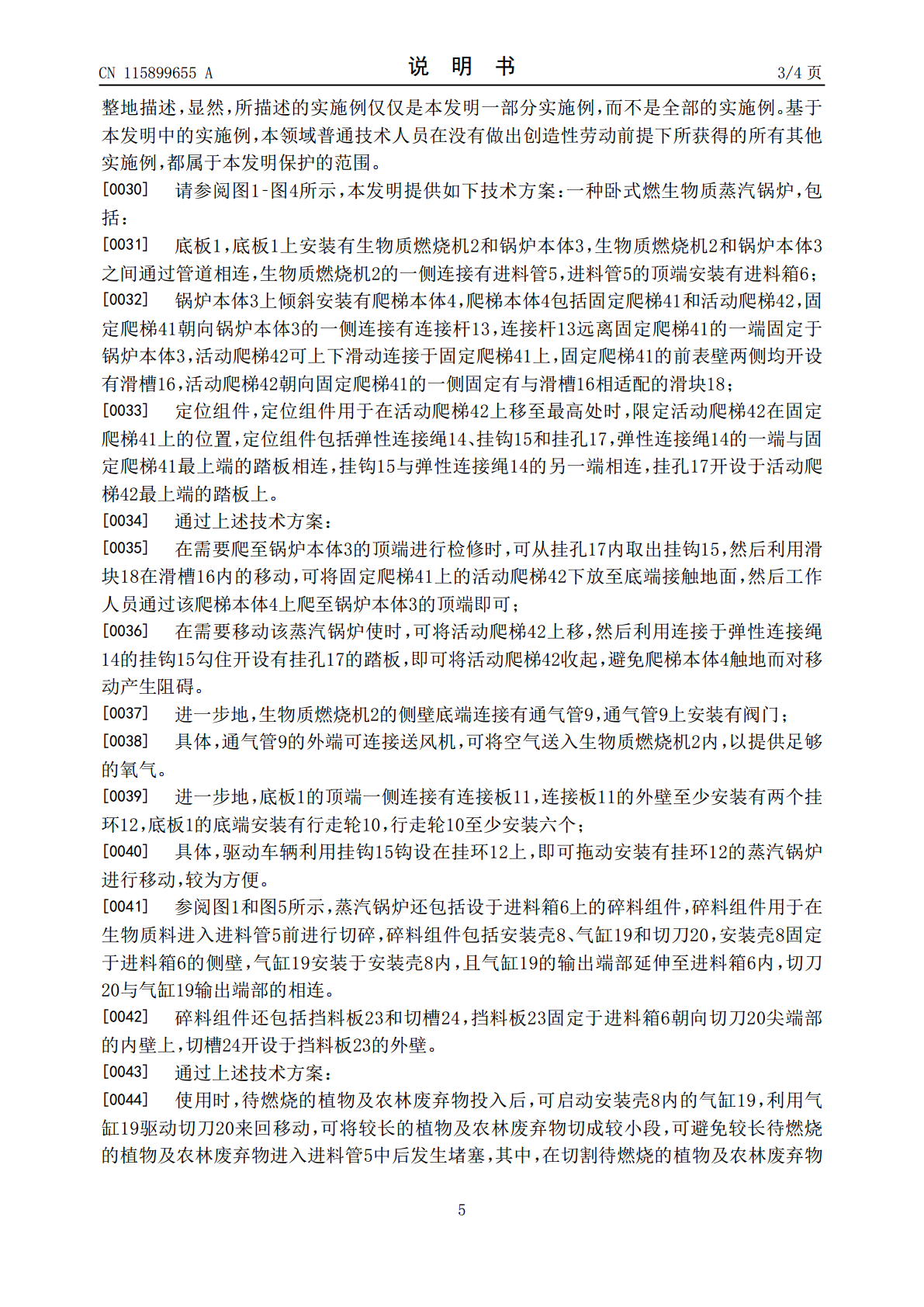

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115899655A(43)申请公布日2023.04.04(21)申请号202211517570.9(22)申请日2022.11.30(71)申请人龙正环保股份有限公司地址523000广东省东莞市松山湖高新技术产业开发区新竹路4号新竹苑5号楼第3、4、5层(72)发明人刘波进吴康松林海东李彩榕(74)专利代理机构东莞市科凯伟成知识产权代理有限公司44627专利代理师李文(51)Int.Cl.F22B9/00(2006.01)F23K1/00(2006.01)B02C18/02(2006.01)E06C5/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种卧式燃生物质蒸汽锅炉(57)摘要本发明属于蒸汽锅炉技术领域，且公开了一种卧式燃生物质蒸汽锅炉，包括底板，所述底板上安装有生物质燃烧机和锅炉本体，所述生物质燃烧机和锅炉本体之间通过管道相连，所述生物质燃烧机的一侧连接有进料管，所述进料管的顶端安装有进料箱；设于进料箱上的碎料组件，本发明将传统一体式的爬梯改变成由固定爬梯和活动爬梯两部分组合成，在需要爬至锅炉本体的顶端进行检修时，可从挂孔内取出挂钩，然后利用滑块在滑槽内的移动，可将固定爬梯上的活动爬梯下放至底端接触地面；在需要移动该蒸汽锅炉使时，可将活动爬梯上移，然后利用挂钩勾住开设有挂孔的踏板，即可将活动爬梯收起，避免爬梯本体触地而对移动产生阻碍。CN115899655ACN115899655A权利要求书1/1页1.一种卧式燃生物质蒸汽锅炉，其特征在于，包括：底板(1)，所述底板(1)上安装有生物质燃烧机(2)和锅炉本体(3)，所述生物质燃烧机(2)和锅炉本体(3)之间通过管道相连，所述生物质燃烧机(2)的一侧连接有进料管(5)，所述进料管(5)的顶端安装有进料箱(6)；设于进料箱(6)上的碎料组件，所述碎料组件用于在生物质料进入进料管(5)前进行切碎；所述锅炉本体(3)上倾斜安装有爬梯本体(4)，所述爬梯本体(4)包括固定爬梯(41)和活动爬梯(42)，所述固定爬梯(41)朝向锅炉本体(3)的一侧连接有连接杆(13)，所述连接杆(13)远离固定爬梯(41)的一端固定于锅炉本体(3)，所述活动爬梯(42)可上下滑动连接于固定爬梯(41)上；定位组件，所述定位组件用于在活动爬梯(42)上移至最高处时，限定活动爬梯(42)在固定爬梯(41)上的位置。2.根据权利要求1所述的一种卧式燃生物质蒸汽锅炉，其特征在于：所述碎料组件包括安装壳(8)、气缸(19)和切刀(20)，所述安装壳(8)固定于进料箱(6)的侧壁，所述气缸(19)安装于安装壳(8)内，且气缸(19)的输出端部延伸至进料箱(6)内，所述切刀(20)与气缸(19)输出端部的相连。3.根据权利要求2所述的一种卧式燃生物质蒸汽锅炉，其特征在于：所述碎料组件还包括挡料板(23)和切槽(24)，所述挡料板(23)固定于进料箱(6)朝向切刀(20)尖端部的内壁上，所述切槽(24)开设于挡料板(23)的外壁。4.根据权利要求3所述的一种卧式燃生物质蒸汽锅炉，其特征在于：所述固定爬梯(41)的前表壁两侧均开设有滑槽(16)，所述活动爬梯(42)朝向固定爬梯(41)的一侧固定有与滑槽(16)相适配的滑块(18)。5.根据权利要求4所述的一种卧式燃生物质蒸汽锅炉，其特征在于：所述定位组件包括弹性连接绳(14)、挂钩(15)和挂孔(17)，所述弹性连接绳(14)的一端与固定爬梯(41)最上端的踏板相连，所述挂钩(15)与弹性连接绳(14)的另一端相连，所述挂孔(17)开设于活动爬梯(42)最上端的踏板上。6.根据权利要求5所述的一种卧式燃生物质蒸汽锅炉，其特征在于：所述进料箱(6)内侧壁且位于挡料板(23)的底端连接有导料块(22)，且进料箱(6)的底端开设有上大下小的漏料孔(21)。7.根据权利要求6所述的一种卧式燃生物质蒸汽锅炉，其特征在于：所述进料箱(6)的顶端固定有投料斗(7)，所述投料斗(7)内侧壁且靠近气缸(19)的一侧一体成型为导料斜面(25)。8.根据权利要求7所述的一种卧式燃生物质蒸汽锅炉，其特征在于：所述生物质燃烧机(2)的侧壁底端连接有通气管(9)，所述通气管(9)上安装有阀门。9.根据权利要求8所述的一种卧式燃生物质蒸汽锅炉，其特征在于：所述底板(1)的顶端一侧连接有连接板(11)，所述连接板(11)的外壁至少安装有两个挂环(12)。10.根据权利要求9所述的一种卧式燃生物质蒸汽锅炉，其特征在于：所述底板(1)的底端安装有行走轮(10)，所述行走轮(10)至少安装六个。2CN115899655A说明书1/4页一种卧式燃生物质蒸汽锅炉技术领域[0001]本发明属于蒸汽锅炉技术领域，具体涉及
