一种水下爆破冲击波阻隔装置.pdf

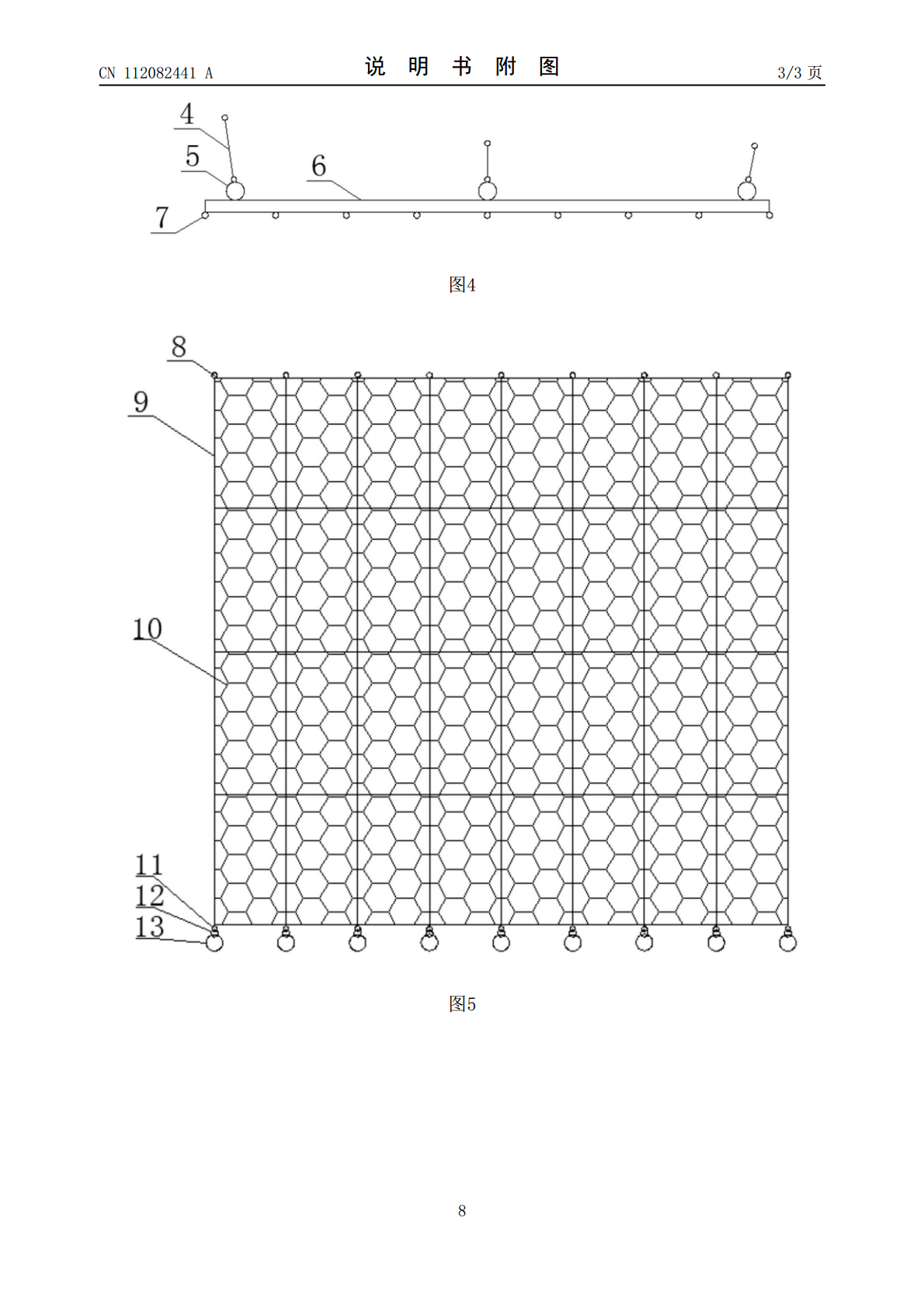

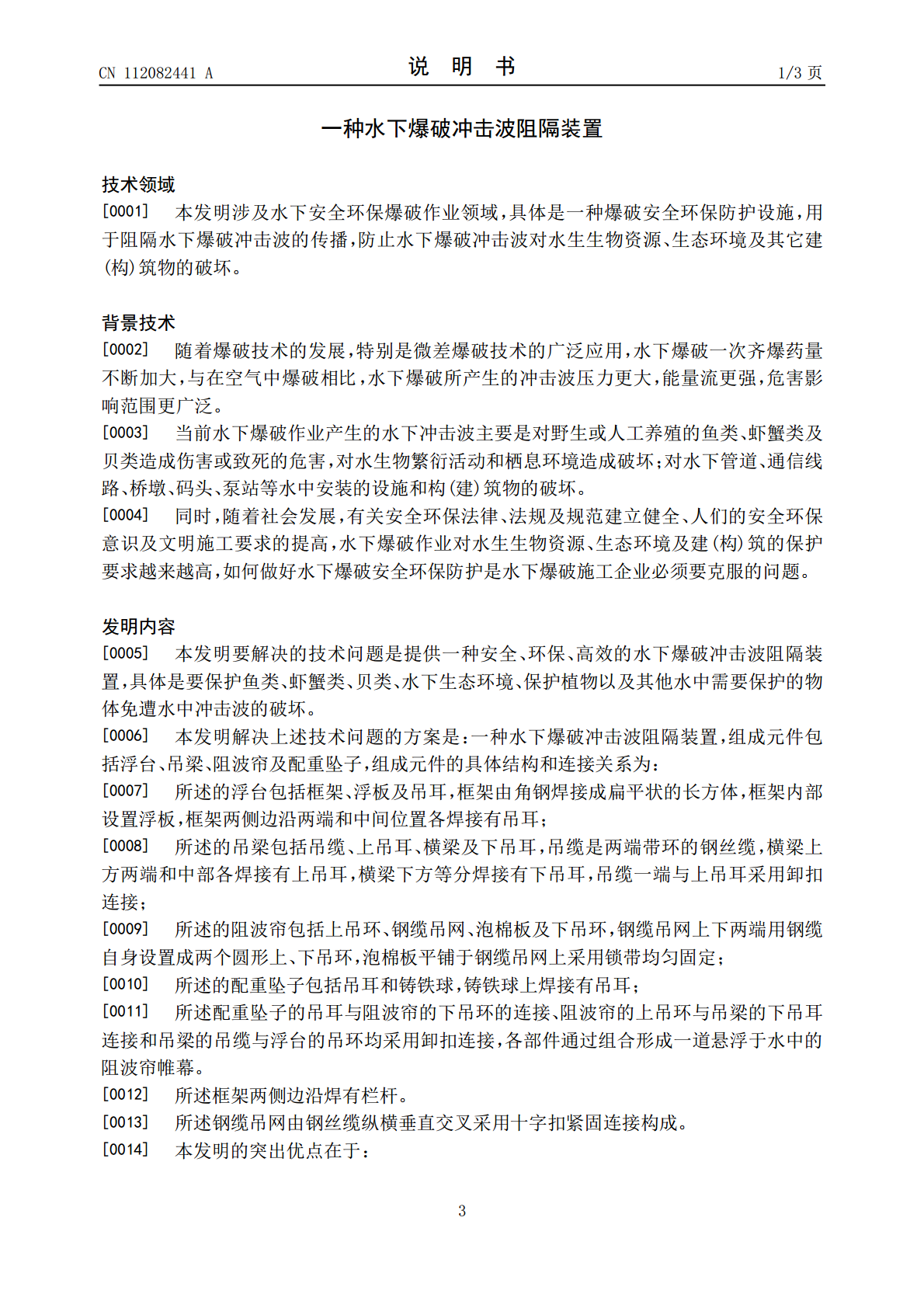

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112082441A(43)申请公布日2020.12.15(21)申请号202011065692.XF42D3/00(2006.01)(22)申请日2020.09.30(71)申请人广西新港湾工程有限公司地址530028广西壮族自治区南宁市良庆区凯旋路3号宁泰新港湾大厦19层(72)发明人陆少锋邹言明张凯苏杰母其章张鹏莫兰英王杰黄章玺谢宗梅黎铈图吴志文覃才勇马本泰姚方明梁进肖建国廖烈宏农志祥袁明(74)专利代理机构广西南宁公平知识产权代理有限公司45104代理人黄永校(51)Int.Cl.F42D5/045(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种水下爆破冲击波阻隔装置(57)摘要一种水下爆破冲击波阻隔装置，包括浮台、吊梁、阻波帘及配重坠子，具体结构和连接关系为：配重坠子的吊耳与阻波帘的下吊环采用卸扣连接，阻波帘的上吊环与吊梁的下吊耳采用卸扣连接，吊梁的吊缆与浮台的吊耳采用卸扣连接，各部件通过组合形成一道悬浮于水中的阻波帘帷幕，以实现阻隔水中冲击波的目的。本装置是利用水的浮力，使阻波帘上下端受力平衡，竖立悬浮于水中，起到阻隔水中冲击波传播，消除水中冲击波危害的问题。本发明所提供的装置具有结构简单、适用性强、阻波效果好、移动布置的优点，适用于水下安全环保爆破作业。CN112082441ACN112082441A权利要求书1/1页1.一种水下爆破冲击波阻隔装置，组成元件包括浮台、吊梁、阻波帘及配重坠子，其特征是，组成元件的具体结构和连接关系为：所述的浮台包括框架、浮板及吊耳，框架由角钢焊接成扁平状的长方体，框架内部设置浮板，框架两侧边沿两端和中间位置各焊接有吊耳；所述的吊梁包括吊缆、上吊耳、横梁及下吊耳，吊缆是两端带环的钢丝缆，横梁上方两端和中部各焊接有上吊耳，横梁下方等分焊接有下吊耳，吊缆一端与上吊耳采用卸扣连接；所述的阻波帘包括上吊环、钢缆吊网、泡棉板及下吊环，钢缆吊网上下两端用钢缆自身设置成两个圆形上、下吊环，泡棉板平铺于钢缆吊网上采用锁带均匀固定；所述的配重坠子包括吊耳和铸铁球，铸铁球上焊接有吊耳；所述配重坠子的吊耳与阻波帘的下吊环的连接、阻波帘的上吊环与吊梁的下吊耳连接和吊梁的吊缆与浮台的吊环均采用卸扣连接，各部件通过组合形成一道悬浮于水中的阻波帘帷幕。2.根据权利要求1所述的水下爆破冲击波阻隔装置，其特征在于，所述框架两侧边沿焊有栏杆。3.根据权利要求1所述的水下爆破冲击波阻隔装置，其特征在于，所述钢缆吊网由钢丝缆纵横垂直交叉采用十字扣紧固连接构成。2CN112082441A说明书1/3页一种水下爆破冲击波阻隔装置技术领域[0001]本发明涉及水下安全环保爆破作业领域，具体是一种爆破安全环保防护设施，用于阻隔水下爆破冲击波的传播，防止水下爆破冲击波对水生生物资源、生态环境及其它建(构)筑物的破坏。背景技术[0002]随着爆破技术的发展，特别是微差爆破技术的广泛应用，水下爆破一次齐爆药量不断加大，与在空气中爆破相比，水下爆破所产生的冲击波压力更大，能量流更强，危害影响范围更广泛。[0003]当前水下爆破作业产生的水下冲击波主要是对野生或人工养殖的鱼类、虾蟹类及贝类造成伤害或致死的危害，对水生物繁衍活动和栖息环境造成破坏；对水下管道、通信线路、桥墩、码头、泵站等水中安装的设施和构(建)筑物的破坏。[0004]同时，随着社会发展，有关安全环保法律、法规及规范建立健全、人们的安全环保意识及文明施工要求的提高，水下爆破作业对水生生物资源、生态环境及建(构)筑的保护要求越来越高，如何做好水下爆破安全环保防护是水下爆破施工企业必须要克服的问题。发明内容[0005]本发明要解决的技术问题是提供一种安全、环保、高效的水下爆破冲击波阻隔装置，具体是要保护鱼类、虾蟹类、贝类、水下生态环境、保护植物以及其他水中需要保护的物体免遭水中冲击波的破坏。[0006]本发明解决上述技术问题的方案是：一种水下爆破冲击波阻隔装置，组成元件包括浮台、吊梁、阻波帘及配重坠子，组成元件的具体结构和连接关系为：[0007]所述的浮台包括框架、浮板及吊耳，框架由角钢焊接成扁平状的长方体，框架内部设置浮板，框架两侧边沿两端和中间位置各焊接有吊耳；[0008]所述的吊梁包括吊缆、上吊耳、横梁及下吊耳，吊缆是两端带环的钢丝缆，横梁上方两端和中部各焊接有上吊耳，横梁下方等分焊接有下吊耳，吊缆一端与上吊耳采用卸扣连接；[0009]所述的阻波帘包括上吊环、钢缆吊网、泡棉板及下吊环，钢缆吊网上下两端用钢缆自身设置成两个圆形上、下吊环，泡棉板平铺于钢缆吊网上采用锁带均匀固定；[0010]所述的配重坠子包括吊耳和铸铁球，铸铁球上焊接有吊耳；[0011]所述配重坠子的吊耳与阻波帘的
