基于电力线载波通信的网络数据转换装置.pdf

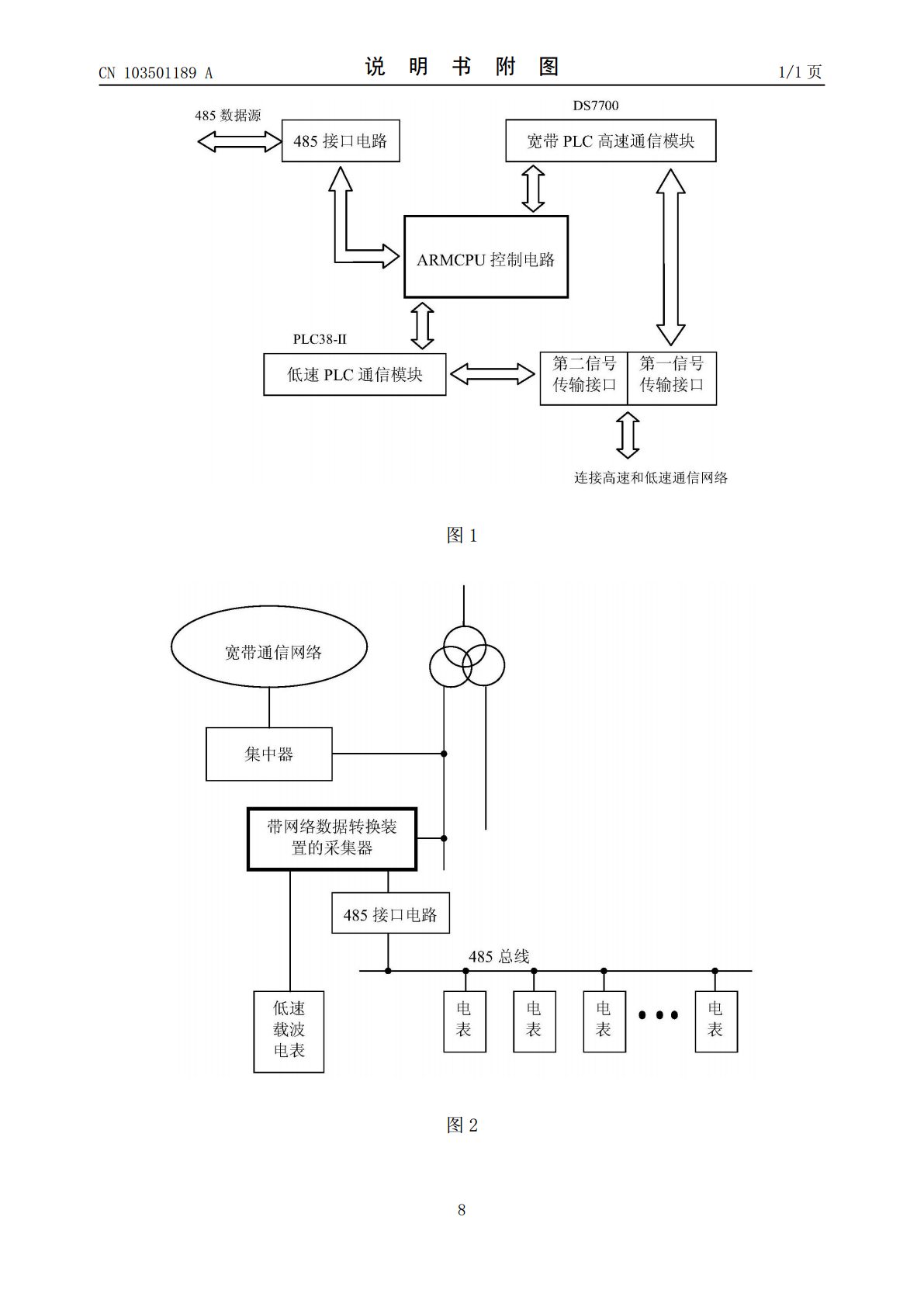

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103501189103501189A(43)申请公布日2014.01.08(21)申请号201310460204.9(22)申请日2009.08.12(62)分案原申请数据200910112407.22009.08.12(71)申请人刘骏地址350007福建省福州市仓山区金山碧水醉棠苑6#606(72)发明人刘骏(74)专利代理机构福州展晖专利事务所(普通合伙)35201代理人陈如涛(51)Int.Cl.H04B3/54(2006.01)H04L12/66(2006.01)权权利要求书1页利要求书1页说明书5页说明书5页附图1页附图1页(54)发明名称基于电力线载波通信的网络数据转换装置(57)摘要本发明涉及一种载波通信装置，特别是一种基于电力线载波通信的网络数据转换装置，将宽带通信网络和窄带通信网络的信号传输连接起来，使其互通，克服了原有高速通信和低速通信的不足之处，提高了通信成功率以及通信的可靠性；兼容了两种通信网络，解决了两种通信网络之间的传输问题，实现了宽带通信网络和窄带通信网络之间的整合兼容运用，简化管理程序，降低管理成本，降低建设成本，在本领域的发展上具有重大意义。CN103501189ACN103589ACN103501189A权利要求书1/1页1.基于电力线载波通信的网络数据转换装置，其特征在于：包括有高速通信模块、低速通信模块，控制转换电路、第一信号传输接口以及第二信号传输接口，第一信号传输接口一端连接通信载体，另一端通过高速通信模块与控制转换电路的一通信接口连接，控制转换电路的另一个通信接口与低速通信模块连接，低速通信模块与第二信号传输接口连接。2.根据权利要求1所述的基于电力线载波通信的网络数据转换装置，其特征在于：控制转换电路根据指令控制高速载波信号与低速载波信号的工作模式：当进行窄带信号转换成宽带信号时，先将窄带信号中的“传输信息”提出，再按宽带通讯协议进行“打包”输入到高速通信模块，完成窄带信号转换宽带信号并输出；当进行宽带信号转换成窄带信号时，先将宽带信号中的“传输信息”提出，再按窄带通讯协议进行“打包”并存入“存储器”后按指令输入到低速通信模块，完成宽带信号转换窄带信号并输出。3.根据权利要求1所述的基于电力线载波通信的网络数据转换装置，其特征在于，第一信号传输接口和第二信号传输接口安装在同一接口电路中。2CN103501189A说明书1/5页基于电力线载波通信的网络数据转换装置技术领域[0001]本发明涉及一种载波通信装置，特别是一种基于电力线载波通信的网络数据转换装置。背景技术[0002]现有技术中，基于电力线载波通信的方法主要有两种：一种是采用低速电力线通信架构，频率在7KHZ-500KHZ，就是窄带通信方式，采用这种方法通信速率很低，通常小于9600bps，一般只有1200bps，由于电力线路通信的信噪比在随时变化的电力用电环境下难以稳定，不能得到很好的保证，因此通信的成功率低，可靠性差，但传播距离远，可达千米。[0003]基于电力载波通信的另一种方法是采用宽带通信方式，利用正交频分技术（OFDM），频率在2MHZ-30MHZ，其通信速率大于10Mbps，可以达到200Mbps以上，通信成功率极高，但是由于高速通信的频率高，其在通信的频段内衰减也大，通常只能保证在300米距离内的可靠通信，而且高速通信网络对其相应的通信产品要求高，因此造价也高。[0004]上述两种方法目前在技术是不兼容的，目前是各自独立，面对电力线通信的各个领域，只是根据实施方的通信技术方向选择安装高速通信系统，或者是选择安装低速通信系统，但是对于管理部门而言却是极大不便，需要安装两套管理系统，而不能相互兼容；另一方面，高速通信网络和低速通信网络各有其优势，却都存在一定不足，高速通信网络难以保证长距离的可靠通信，而低速通信网络可长距离通信却无法保证其通信成功率。发明内容[0005]本发明的目的在于克服现有技术的不足之处，而提供一种可兼容高、低通信网络，且通信成功率高的基于电力载波通信的网络数据转换装置。[0006]首先，本发明所述的通信装置是通过以下途径来实现的：基于电力线载波通信的网络数据转换装置，其结构要点在于：包括有高速通信模块、低速通信模块，控制转换电路，第一信号传输接口以及第二信号传输接口，第一信号传输接口一端连接通信载体，另一端通过高速通信模块与控制转换电路的一通信接口连接，控制转换电路的另一个通信接口与低速通信模块连接，低速通信模块与第二信号传输接口连接。[0007]高速通信模块实现信息数据与高速载波信号相互转换。低速通信模块实现信息数据与低速载波信号相互转换。控制转换电路根据指令控制高速载波信号与低速载波
