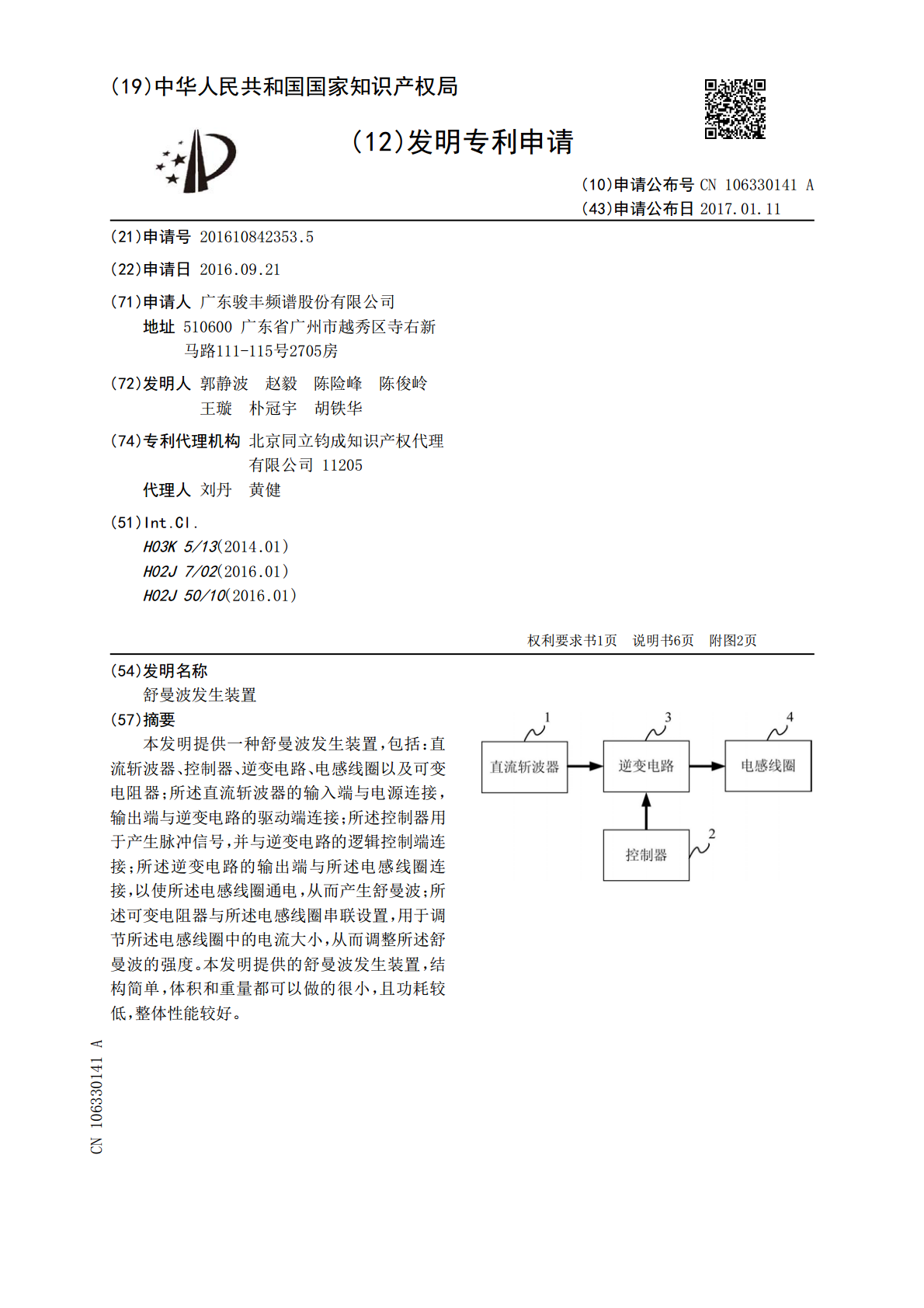

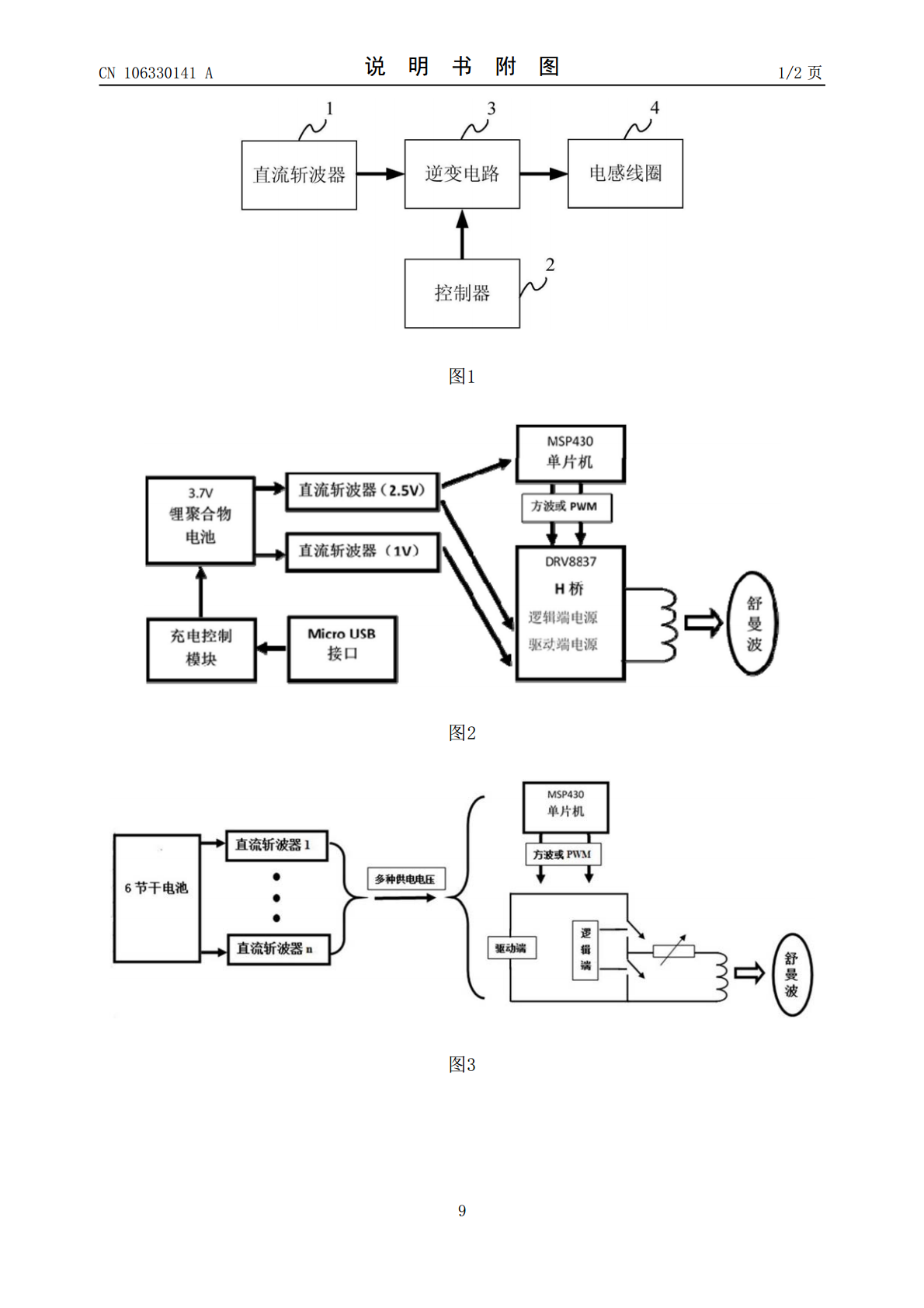

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106330141A(43)申请公布日2017.01.11(21)申请号201610842353.5(22)申请日2016.09.21(71)申请人广东骏丰频谱股份有限公司地址510600广东省广州市越秀区寺右新马路111-115号2705房(72)发明人郭静波赵毅陈险峰陈俊岭王璇朴冠宇胡铁华(74)专利代理机构北京同立钧成知识产权代理有限公司11205代理人刘丹黄健(51)Int.Cl.H03K5/13(2014.01)H02J7/02(2016.01)H02J50/10(2016.01)权利要求书1页说明书6页附图2页(54)发明名称舒曼波发生装置(57)摘要本发明提供一种舒曼波发生装置，包括：直流斩波器、控制器、逆变电路、电感线圈以及可变电阻器；所述直流斩波器的输入端与电源连接，输出端与逆变电路的驱动端连接；所述控制器用于产生脉冲信号，并与逆变电路的逻辑控制端连接；所述逆变电路的输出端与所述电感线圈连接，以使所述电感线圈通电，从而产生舒曼波；所述可变电阻器与所述电感线圈串联设置，用于调节所述电感线圈中的电流大小，从而调整所述舒曼波的强度。本发明提供的舒曼波发生装置，结构简单，体积和重量都可以做的很小，且功耗较低，整体性能较好。CN106330141ACN106330141A权利要求书1/1页1.一种舒曼波发生装置，其特征在于，包括：直流斩波器、控制器、逆变电路、电感线圈以及可变电阻器；所述直流斩波器的输入端与电源连接，输出端与逆变电路的驱动端连接；所述控制器用于产生脉冲信号，并与逆变电路的逻辑控制端连接；所述逆变电路的输出端与所述电感线圈连接，以使所述电感线圈通电，从而产生舒曼波；所述可变电阻器与所述电感线圈串联设置，用于调节所述电感线圈中的电流大小，从而调整所述舒曼波的强度。2.根据权利要求1所述的舒曼波发生装置，其特征在于，还包括：显示装置；所述显示装置与所述控制器连接，用于向用户显示所述电感线圈通电后产生的舒曼波的频率和强度。3.根据权利要求2所述的舒曼波发生装置，其特征在于，所述直流斩波器的输出端还分别与所述控制器和所述显示装置连接，用于为所述控制器和所述显示装置供电。4.根据权利要求1所述的舒曼波发生装置，其特征在于，还包括：输入装置；所述输入装置与所述控制器连接，用于接收用户输入的期望频率信息，并将所述期望频率信息发送给所述控制器；相应的，所述控制器还用于：根据所述期望频率信息调整所述脉冲信号的频率，以使所述电感线圈通电后产生的磁场频率符合用户的期望频率。5.根据权利要求1所述的舒曼波发生装置，其特征在于，所述控制器产生的脉冲信号为两路互补的方波信号；或者，所述控制器产生的脉冲信号为脉冲宽度调制信号。6.根据权利要求1所述的舒曼波发生装置，其特征在于，所述逆变电路采用半桥结构或全桥结构。7.根据权利要求1-6任一项所述的舒曼波发生装置，其特征在于，所述电源为锂聚合物电池；所述舒曼波发生装置还包括：充电控制电路，所述充电控制电路用于为所述锂聚合物电池充电。8.根据权利要7所述的舒曼波发生装置，其特征在于，还包括：指示灯；所述指示灯与所述充电控制电路连接，用于在所述充电控制电路为所述锂聚合物电池充电时提示用户电池正在充电。9.根据权利要求1-6任一项所述的舒曼波发生装置，其特征在于，所述电源为开关电源；所述开关电源用于与市电连接，将市电转换为直流电。10.根据权利要求1-6任一项所述的舒曼波发生装置，其特征在于，所述电源为干电池；所述电感线圈的体积大于预设阈值。2CN106330141A说明书1/6页舒曼波发生装置技术领域[0001]本发明涉及电子技术，尤其涉及一种舒曼波发生装置。背景技术[0002]舒曼波是地球中存在的一种极低频电磁波，由雷电放电激发，其波长约等于地球的周长。舒曼波的频率受到地球电离层波导的控制，主频为7.83Hz。恰好人类脑波中的α波和θ波的频率也接近7.8Hz，即我们的神经系统会对电磁脉冲舒曼波产生共振反应。[0003]目前现有技术中还没有利用电磁波发生原理来专门产生舒曼波的装置。现有技术中的电磁波发生装置，主要有铁心型和天线型两种。铁心型电磁波发生装置由铁心、骨架和线圈组成，骨架套设在铁心上，线圈缠绕在骨架上，铁心包括支撑座和至少两个线圈固定杆，线圈固定杆固定在支撑座上。天线型电磁波发生装置，由天线、馈入部、金属连接部、传输线、金属耦接部和接地金属部组成，可以在无线电传输中进行有效的阻抗匹配。以上两种电磁波发生装置结构复杂，体积和重量较大，功耗较高。发明内容[0004]本发明提供一种舒曼波发生装置，用以解决现有技术中产生舒曼波的装置结构复杂、功耗较高的技术问题。[0005]本发明提供一种舒曼波发生装置，包括：直流
