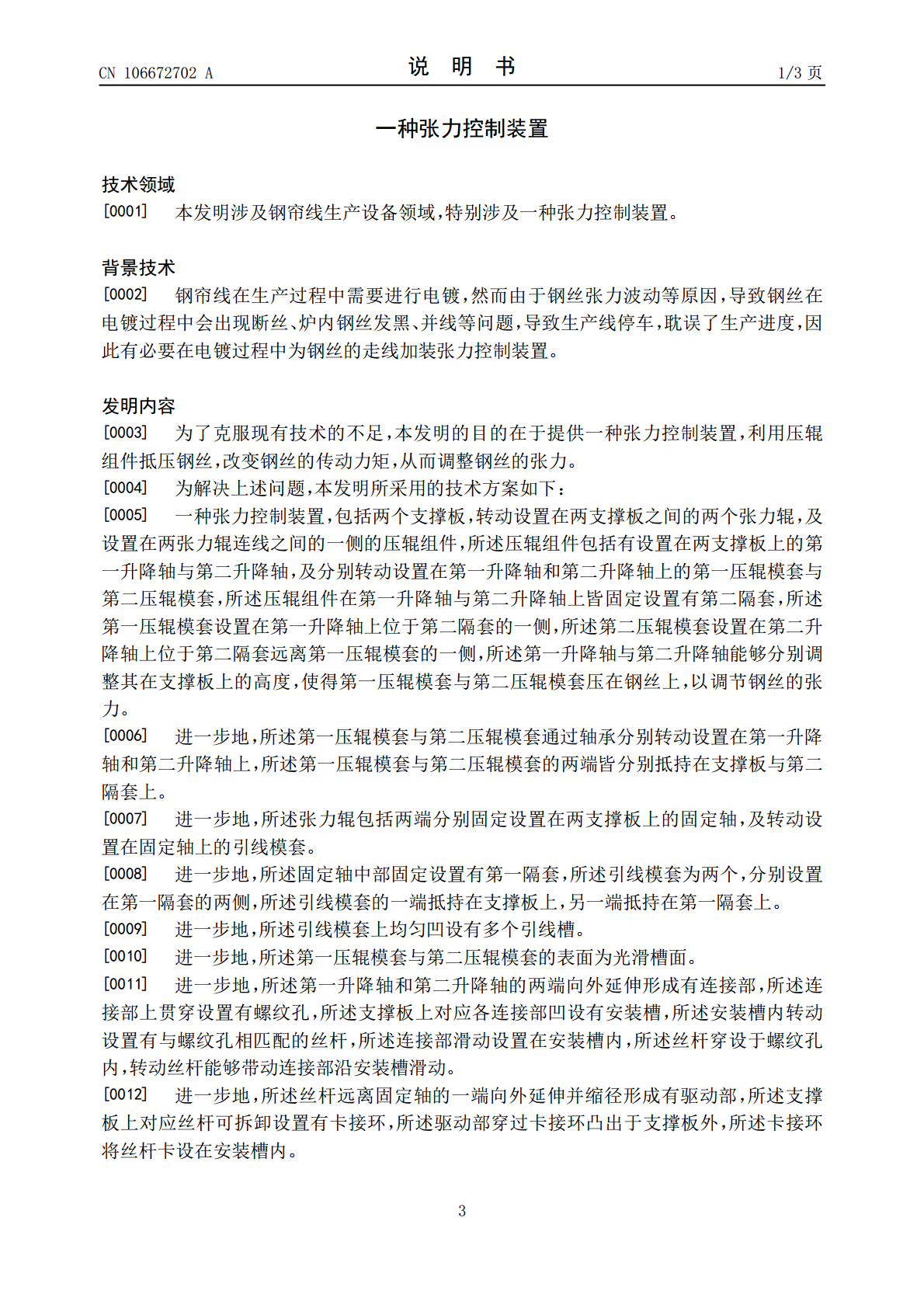

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106672702A(43)申请公布日2017.05.17(21)申请号201710041303.1(22)申请日2017.01.20(71)申请人张家港市骏马钢帘线有限公司地址215617江苏省苏州市张家港市杨舍镇乘航河东路80号(72)发明人徐海朱宇哲刘展凤(74)专利代理机构北京中政联科专利代理事务所(普通合伙)11489代理人曹军(51)Int.Cl.B65H59/10(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种张力控制装置(57)摘要一种张力控制装置，包括两个支撑板，转动设置在两支撑板之间的两个张力辊，及设置在两张力辊连线之间的一侧的压辊组件，所述压辊组件包括有设置在两支撑板上的第一升降轴与第二升降轴，及分别转动设置在第一升降轴和第二升降轴上的第一压辊模套与第二压辊模套，所述第一升降轴与第二升降轴能够分别调整高度，使得第一压辊模套与第二压辊模套压在钢丝上。本发明所述的一种张力控制装置利用丝杆调整压辊组件的高度，从而调整钢丝的张力，防止钢丝在电镀过程中抖动，保证了钢帘线的生产质量；并且第一升降轴与第二升降轴能够分别调整高度，从而使得钢丝具有不同的张力，满足生产需求。CN106672702ACN106672702A权利要求书1/1页1.一种张力控制装置，其特征在于：包括两个支撑板(1)，转动设置在两支撑板(1)之间的两个张力辊(2)，及设置在两张力辊(2)连线之间的一侧的压辊组件(3)，所述压辊组件(3)包括有设置在两支撑板(1)上的第一升降轴(31)与第二升降轴(32)，及分别转动套设在第一升降轴(31)和第二升降轴(32)上的第一压辊模套(33)与第二压辊模套(34)，所述压辊组件(3)在第一升降轴(31)与第二升降轴(32)上皆固定设置有第二隔套(35)，所述第一压辊模套(33)设置在第一升降轴(31)上位于第二隔套(35)的一侧，所述第二压辊模套(34)设置在第二升降轴(32)上位于第二隔套(35)远离第一压辊模套(33)的一侧，所述第一升降轴(31)与第二升降轴(32)能够分别调整其在支撑板(1)上的高度，使得第一压辊模套(33)与第二压辊模套(34)压在钢丝(5)上，以调节钢丝(5)的张力。2.根据权利要求1所述的一种张力控制装置，其特征在于：所述第一压辊模套(33)与第二压辊模套(34)通过轴承(4)分别转动设置在第一升降轴(31)和第二升降轴(32)上，所述第一压辊模套(33)与第二压辊模套(34)的两端皆分别抵持在支撑板(1)与第二隔套(35)上。3.根据权利要求1所述的一种张力控制装置，其特征在于：所述张力辊(2)包括两端分别固定设置在两支撑板(1)上的固定轴(21)，及转动设置在固定轴(21)上的引线模套(22)。4.根据权利要求3所述的一种张力控制装置，其特征在于：所述固定轴(21)中部固定设置有第一隔套(211)，所述引线模套(22)为两个，分别设置在第一隔套(211)的两侧，所述引线模套(22)的一端抵持在支撑板(1)上，另一端抵持在第一隔套上(211)。5.根据权利要求3所述的一种张力控制装置，其特征在于：所述引线模套(22)上均匀凹设有多个引线槽(221)。6.根据权利要求1所述的一种张力控制装置，其特征在于：所述第一压辊模套(33)与第二压辊模套(35)的表面为光滑槽面。7.根据权利要求1所述的一种张力控制装置，其特征在于：所述第一升降轴(31)和第二升降轴(32)的两端向外延伸形成有连接部(36)，所述连接部(36)上贯穿设置有螺纹孔(361)，所述支撑板(1)上对应各连接部(36)凹设有安装槽(11)，所述安装槽(11)内转动设置有与螺纹孔(361)相匹配的丝杆(12)，所述连接部(36)滑动设置在安装槽内(11)，所述丝杆(12)与螺纹孔(361)相配合，转动丝杆(12)能够带动连接部(36)沿安装槽(11)滑动。8.根据权利要求7所述的一种张力控制装置，其特征在于：所述丝杆(12)远离固定轴(21)的一端向外延伸形成有驱动部(121)，所述支撑板(1)上对应丝杆(12)可拆卸设置有卡接环(13)，所述驱动部(121)穿过卡接环(13)凸出于支撑板(1)外，所述卡接环(13)将丝杆(12)卡设在安装槽(11)内。2CN106672702A说明书1/3页一种张力控制装置技术领域[0001]本发明涉及钢帘线生产设备领域，特别涉及一种张力控制装置。背景技术[0002]钢帘线在生产过程中需要进行电镀，然而由于钢丝张力波动等原因，导致钢丝在电镀过程中会出现断丝、炉内钢丝发黑、并线等问题，导致生产线停车，耽误了生产进度，因此有必要在电镀过程中为钢丝的走线加装张力控制装置。发明内容[0003]
