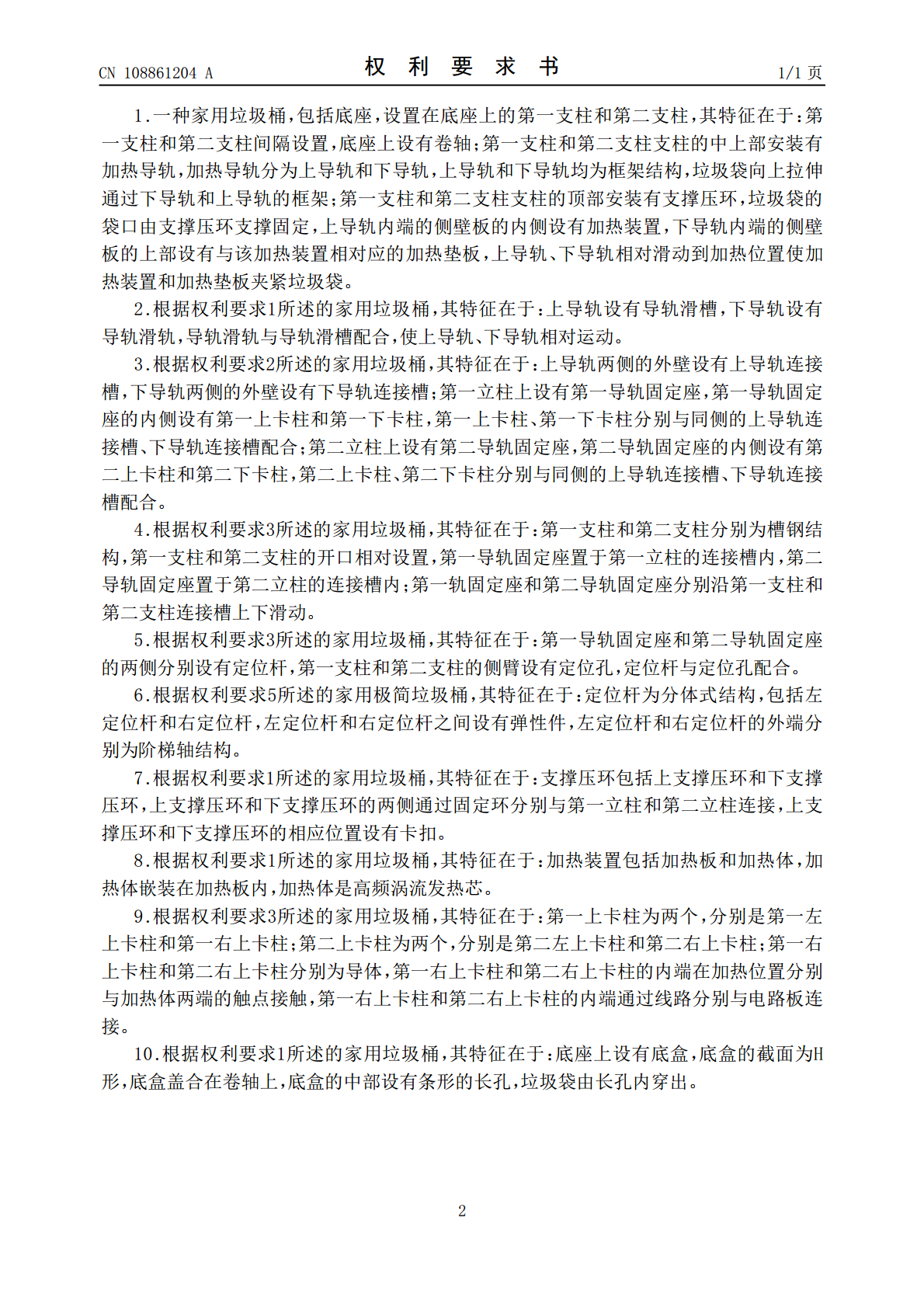

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108861204A(43)申请公布日2018.11.23(21)申请号201810920956.1(22)申请日2018.08.14(71)申请人吴骏源地址063021河北省唐山市开平区开平镇新苑路东新苑603楼2门201号(72)发明人吴骏源(74)专利代理机构唐山永和专利商标事务所13103代理人高志海(51)Int.Cl.B65F1/06(2006.01)B65F1/14(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种家用垃圾桶(57)摘要本发明公开了一种家用垃圾桶，包括底座，设置在底座上的第一支柱和第二支柱，第一支柱和第二支柱间隔设置，底座上设有卷轴；第一支柱和第二支柱支柱的中上部安装有加热导轨，加热导轨分为上导轨和下导轨，上导轨和下导轨均为框架结构，垃圾袋向上拉伸通过下导轨、上导轨的框架，第一支柱和第二支柱支柱的顶部安装有支撑压环，垃圾袋的袋口由支撑压环支撑固定，上导轨内端的侧壁板的内侧设有加热装置，下导轨内端侧壁板的上部设有与该加热装置相对应的加热垫板，上导轨、下导轨之间的相对滑动使加热板夹紧垃圾袋。结构简单，节约材料，充分利用塑料袋的存储空间，提倡环保生活态度；能及时封口处理，解决垃圾异味，实用性强。CN108861204ACN108861204A权利要求书1/1页1.一种家用垃圾桶，包括底座，设置在底座上的第一支柱和第二支柱，其特征在于：第一支柱和第二支柱间隔设置，底座上设有卷轴；第一支柱和第二支柱支柱的中上部安装有加热导轨，加热导轨分为上导轨和下导轨，上导轨和下导轨均为框架结构，垃圾袋向上拉伸通过下导轨和上导轨的框架；第一支柱和第二支柱支柱的顶部安装有支撑压环，垃圾袋的袋口由支撑压环支撑固定，上导轨内端的侧壁板的内侧设有加热装置，下导轨内端的侧壁板的上部设有与该加热装置相对应的加热垫板，上导轨、下导轨相对滑动到加热位置使加热装置和加热垫板夹紧垃圾袋。2.根据权利要求1所述的家用垃圾桶，其特征在于：上导轨设有导轨滑槽，下导轨设有导轨滑轨，导轨滑轨与导轨滑槽配合，使上导轨、下导轨相对运动。3.根据权利要求2所述的家用垃圾桶，其特征在于：上导轨两侧的外壁设有上导轨连接槽，下导轨两侧的外壁设有下导轨连接槽；第一立柱上设有第一导轨固定座，第一导轨固定座的内侧设有第一上卡柱和第一下卡柱，第一上卡柱、第一下卡柱分别与同侧的上导轨连接槽、下导轨连接槽配合；第二立柱上设有第二导轨固定座，第二导轨固定座的内侧设有第二上卡柱和第二下卡柱，第二上卡柱、第二下卡柱分别与同侧的上导轨连接槽、下导轨连接槽配合。4.根据权利要求3所述的家用垃圾桶，其特征在于：第一支柱和第二支柱分别为槽钢结构，第一支柱和第二支柱的开口相对设置，第一导轨固定座置于第一立柱的连接槽内，第二导轨固定座置于第二立柱的连接槽内；第一轨固定座和第二导轨固定座分别沿第一支柱和第二支柱连接槽上下滑动。5.根据权利要求3所述的家用垃圾桶，其特征在于：第一导轨固定座和第二导轨固定座的两侧分别设有定位杆，第一支柱和第二支柱的侧臂设有定位孔，定位杆与定位孔配合。6.根据权利要求5所述的家用极简垃圾桶，其特征在于：定位杆为分体式结构，包括左定位杆和右定位杆，左定位杆和右定位杆之间设有弹性件，左定位杆和右定位杆的外端分别为阶梯轴结构。7.根据权利要求1所述的家用垃圾桶，其特征在于：支撑压环包括上支撑压环和下支撑压环，上支撑压环和下支撑压环的两侧通过固定环分别与第一立柱和第二立柱连接，上支撑压环和下支撑压环的相应位置设有卡扣。8.根据权利要求1所述的家用垃圾桶，其特征在于：加热装置包括加热板和加热体，加热体嵌装在加热板内，加热体是高频涡流发热芯。9.根据权利要求3所述的家用垃圾桶，其特征在于：第一上卡柱为两个，分别是第一左上卡柱和第一右上卡柱；第二上卡柱为两个，分别是第二左上卡柱和第二右上卡柱；第一右上卡柱和第二右上卡柱分别为导体，第一右上卡柱和第二右上卡柱的内端在加热位置分别与加热体两端的触点接触，第一右上卡柱和第二右上卡柱的内端通过线路分别与电路板连接。10.根据权利要求1所述的家用垃圾桶，其特征在于：底座上设有底盒，底盒的截面为H形，底盒盖合在卷轴上，底盒的中部设有条形的长孔，垃圾袋由长孔内穿出。2CN108861204A说明书1/4页一种家用垃圾桶技术领域[0001]本发明涉及一种厨卫装置，具体是一种家用垃圾桶。背景技术[0002]现有垃圾桶多为一般需要套袋使用的普通开口垃圾桶、脚踏带盖垃圾桶。[0003]现有垃圾桶主要存在如下问题：1）开口垃圾桶缺少套袋的固定装置，使用时垃圾袋易发生滑脱。2）带盖子虽然能减少异味，但在扔垃圾的时候，多一步操作，造成使用不便，产品体验差。发明内容
