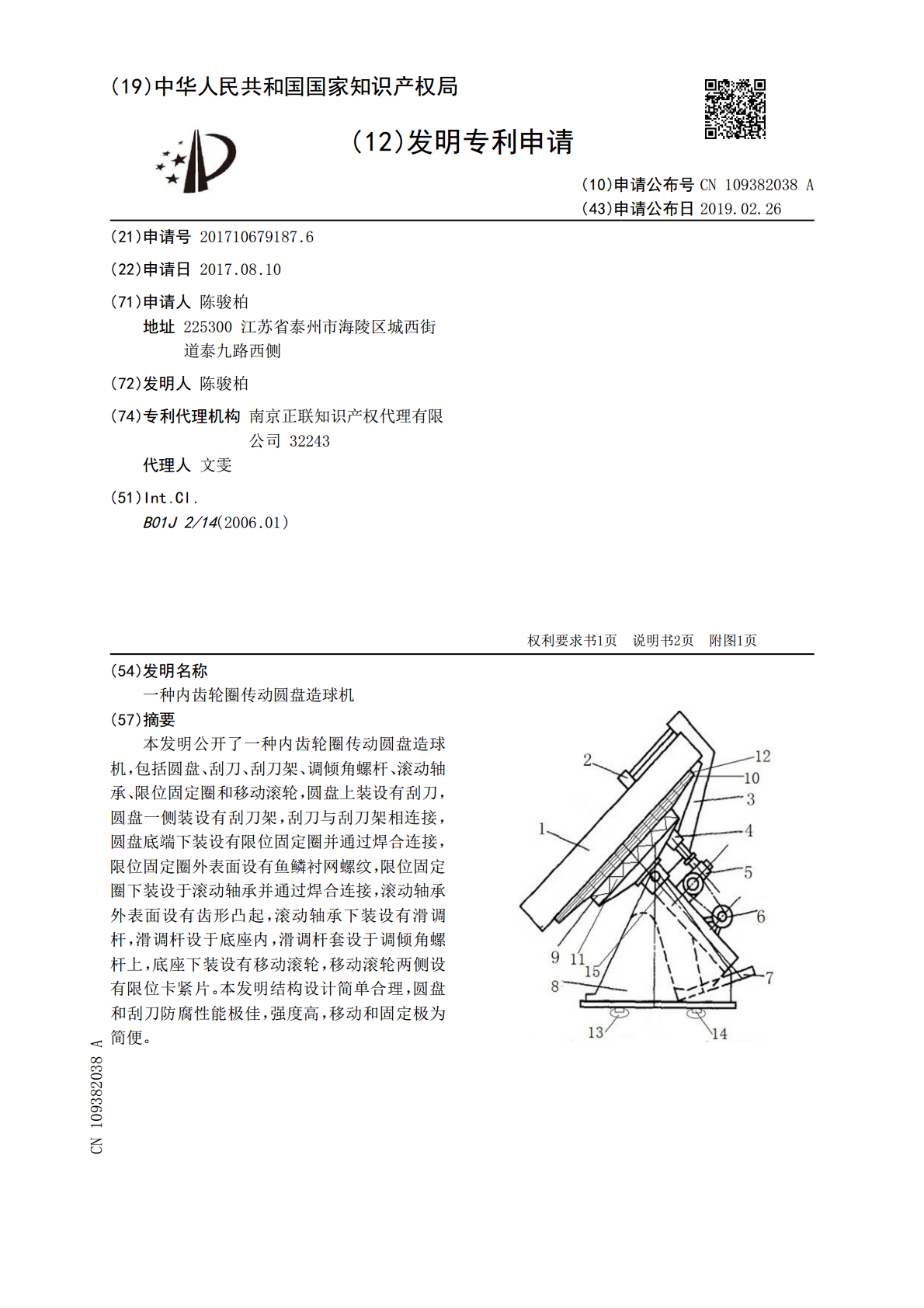

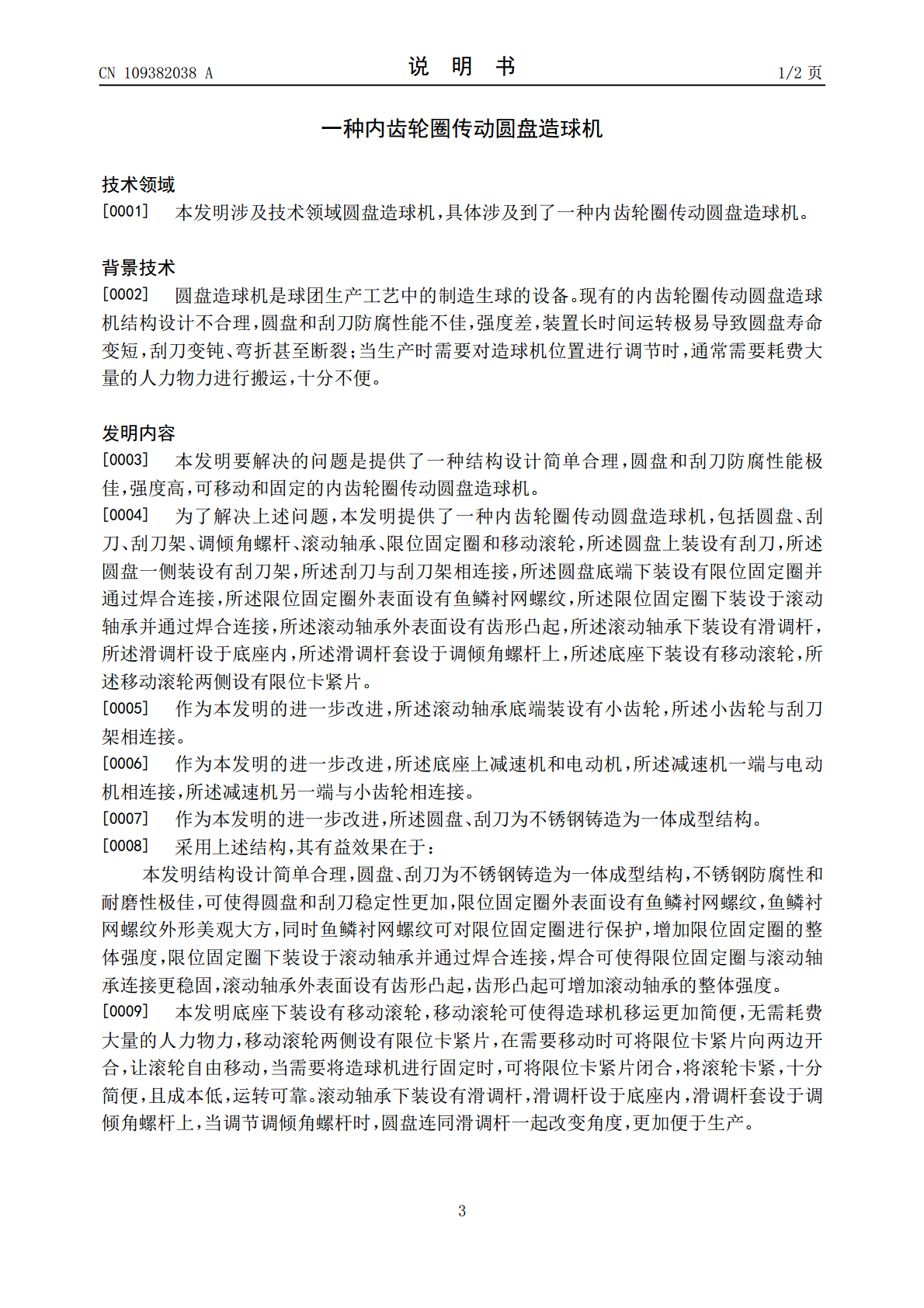

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109382038A(43)申请公布日2019.02.26(21)申请号201710679187.6(22)申请日2017.08.10(71)申请人陈骏柏地址225300江苏省泰州市海陵区城西街道泰九路西侧(72)发明人陈骏柏(74)专利代理机构南京正联知识产权代理有限公司32243代理人文雯(51)Int.Cl.B01J2/14(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种内齿轮圈传动圆盘造球机(57)摘要本发明公开了一种内齿轮圈传动圆盘造球机，包括圆盘、刮刀、刮刀架、调倾角螺杆、滚动轴承、限位固定圈和移动滚轮，圆盘上装设有刮刀，圆盘一侧装设有刮刀架，刮刀与刮刀架相连接，圆盘底端下装设有限位固定圈并通过焊合连接，限位固定圈外表面设有鱼鳞衬网螺纹，限位固定圈下装设于滚动轴承并通过焊合连接，滚动轴承外表面设有齿形凸起，滚动轴承下装设有滑调杆，滑调杆设于底座内，滑调杆套设于调倾角螺杆上，底座下装设有移动滚轮，移动滚轮两侧设有限位卡紧片。本发明结构设计简单合理，圆盘和刮刀防腐性能极佳，强度高，移动和固定极为简便。CN109382038ACN109382038A权利要求书1/1页1.一种内齿轮圈传动圆盘造球机，其特征在于：包括圆盘（1）、刮刀（2）、刮刀架（3）、调倾角螺杆（7）、滚动轴承（9）、限位固定圈（10）和移动滚轮（13），所述圆盘（1）上装设有刮刀（2），所述圆盘（1）一侧装设有刮刀架（3），所述刮刀（2）与刮刀架（3）相连接，所述圆盘（1）底端下装设有限位固定圈（10）并通过焊合连接，所述限位固定圈（10）外表面设有鱼鳞衬网螺纹（12），所述限位固定圈（10）下装设于滚动轴承（9）并通过焊合连接，所述滚动轴承（9）外表面设有齿形凸起（11），所述滚动轴承（9）下装设有滑调杆（15），所述滑调杆（15）设于底座（8）内，所述滑调杆（15）套设于调倾角螺杆（7）上，所述底座（8）下装设有移动滚轮（13），所述移动滚轮（13）两侧设有限位卡紧片（14）。2.根据权利要求1所述的内齿轮圈传动圆盘造球机，其特征在于：所述滚动轴承（9）底端装设有小齿轮（4），所述小齿轮（4）与刮刀架（3）相连接。3.根据权利要求1所述的内齿轮圈传动圆盘造球机，其特征在于：所述底座（8）上减速机（5）和电动机（6），所述减速机（5）一端与电动机（6）相连接，所述减速机（5）另一端与小齿轮（4）相连接。4.根据权利要求1所述的内齿轮圈传动圆盘造球机，其特征在于：所述圆盘（1）、刮刀（2）为不锈钢铸造为一体成型结构。2CN109382038A说明书1/2页一种内齿轮圈传动圆盘造球机技术领域[0001]本发明涉及技术领域圆盘造球机，具体涉及到了一种内齿轮圈传动圆盘造球机。背景技术[0002]圆盘造球机是球团生产工艺中的制造生球的设备。现有的内齿轮圈传动圆盘造球机结构设计不合理，圆盘和刮刀防腐性能不佳，强度差，装置长时间运转极易导致圆盘寿命变短，刮刀变钝、弯折甚至断裂；当生产时需要对造球机位置进行调节时，通常需要耗费大量的人力物力进行搬运，十分不便。发明内容[0003]本发明要解决的问题是提供了一种结构设计简单合理，圆盘和刮刀防腐性能极佳，强度高，可移动和固定的内齿轮圈传动圆盘造球机。[0004]为了解决上述问题，本发明提供了一种内齿轮圈传动圆盘造球机，包括圆盘、刮刀、刮刀架、调倾角螺杆、滚动轴承、限位固定圈和移动滚轮，所述圆盘上装设有刮刀，所述圆盘一侧装设有刮刀架，所述刮刀与刮刀架相连接，所述圆盘底端下装设有限位固定圈并通过焊合连接，所述限位固定圈外表面设有鱼鳞衬网螺纹，所述限位固定圈下装设于滚动轴承并通过焊合连接，所述滚动轴承外表面设有齿形凸起，所述滚动轴承下装设有滑调杆，所述滑调杆设于底座内，所述滑调杆套设于调倾角螺杆上，所述底座下装设有移动滚轮，所述移动滚轮两侧设有限位卡紧片。[0005]作为本发明的进一步改进，所述滚动轴承底端装设有小齿轮，所述小齿轮与刮刀架相连接。[0006]作为本发明的进一步改进，所述底座上减速机和电动机，所述减速机一端与电动机相连接，所述减速机另一端与小齿轮相连接。[0007]作为本发明的进一步改进，所述圆盘、刮刀为不锈钢铸造为一体成型结构。[0008]采用上述结构，其有益效果在于：本发明结构设计简单合理，圆盘、刮刀为不锈钢铸造为一体成型结构，不锈钢防腐性和耐磨性极佳，可使得圆盘和刮刀稳定性更加，限位固定圈外表面设有鱼鳞衬网螺纹，鱼鳞衬网螺纹外形美观大方，同时鱼鳞衬网螺纹可对限位固定圈进行保护，增加限位固定圈的整体强度，限位固定圈下装设于滚动轴承并通过焊合连接，焊合可使得限位固定圈与滚动轴承连接更稳固，滚动轴承外表面设有齿形凸
