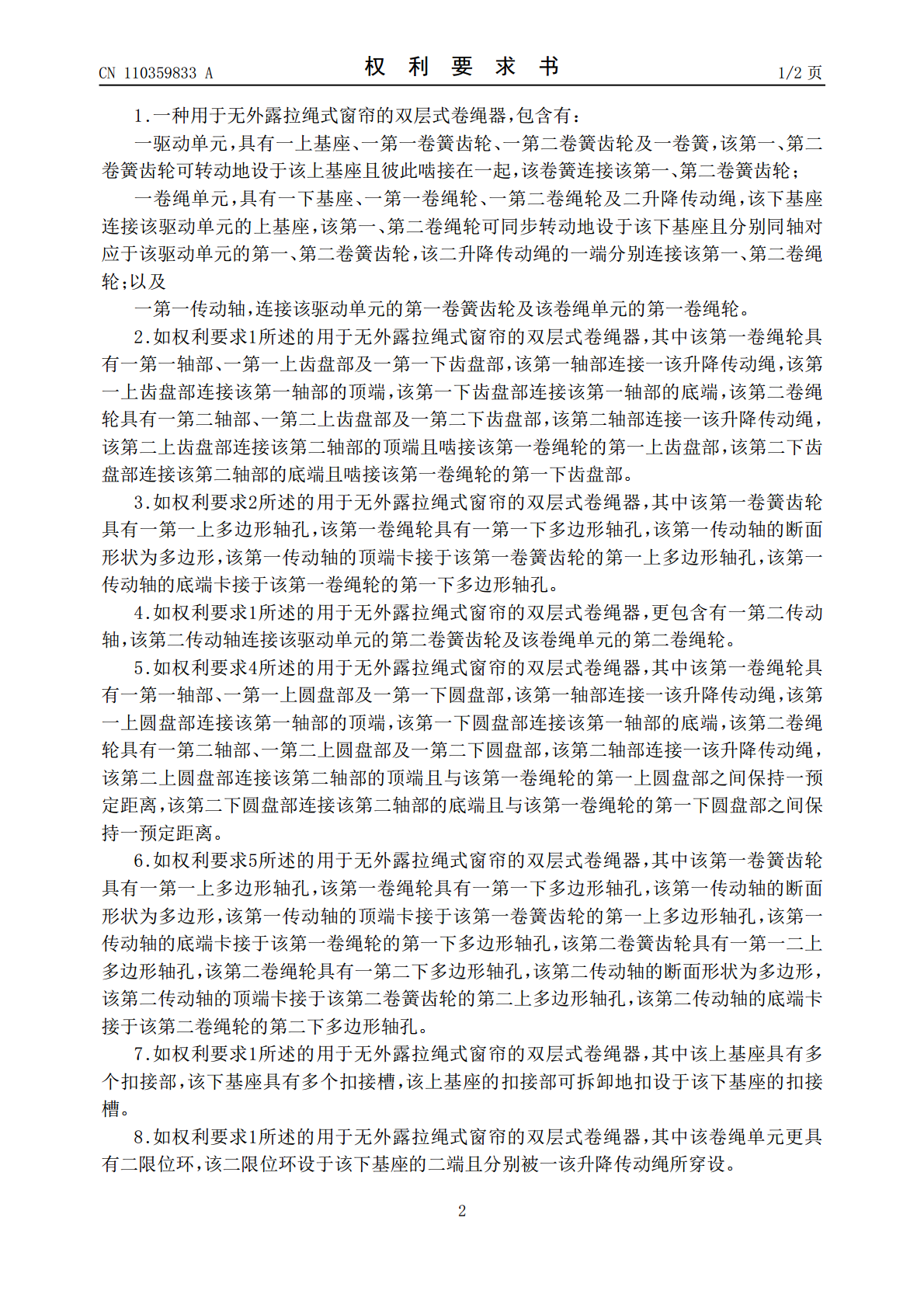

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110359833A(43)申请公布日2019.10.22(21)申请号201810250753.6(22)申请日2018.03.26(71)申请人协骏股份有限公司地址开曼群岛31119西湾路802号芙蓉街大展馆(72)发明人陈柏宇(74)专利代理机构中科专利商标代理有限责任公司11021代理人崔亚松(51)Int.Cl.E06B9/322(2006.01)E06B9/326(2006.01)权利要求书2页说明书5页附图9页(54)发明名称用于无外露拉绳式窗帘的双层式卷绳器(57)摘要本发明有关于一种双层式卷绳器，其包含有一驱动单元与一设于驱动单元下方的卷绳单元，驱动单元具有一上基座、二卷簧齿轮及一卷簧，该二卷簧齿轮可转动地设于上基座且相互啮接，卷簧连接该二卷簧齿轮，卷绳单元具有一下基座、二卷绳轮及二升降传动绳，下基座连接驱动单元的上基座，该二卷绳轮可同步转动地设于下基座且分别同轴对应于驱动单元的卷簧齿轮，该二升降传动绳分别连接该二卷绳轮，此外，藉由一传动轴连接其中两个上下对应的卷簧齿轮与卷绳轮，使两者可同步转动。藉此，本发明的双层式卷绳器可缩短整体长度来达到迷你化的效果。CN110359833ACN110359833A权利要求书1/2页1.一种用于无外露拉绳式窗帘的双层式卷绳器，包含有：一驱动单元，具有一上基座、一第一卷簧齿轮、一第二卷簧齿轮及一卷簧，该第一、第二卷簧齿轮可转动地设于该上基座且彼此啮接在一起，该卷簧连接该第一、第二卷簧齿轮；一卷绳单元，具有一下基座、一第一卷绳轮、一第二卷绳轮及二升降传动绳，该下基座连接该驱动单元的上基座，该第一、第二卷绳轮可同步转动地设于该下基座且分别同轴对应于该驱动单元的第一、第二卷簧齿轮，该二升降传动绳的一端分别连接该第一、第二卷绳轮；以及一第一传动轴，连接该驱动单元的第一卷簧齿轮及该卷绳单元的第一卷绳轮。2.如权利要求1所述的用于无外露拉绳式窗帘的双层式卷绳器，其中该第一卷绳轮具有一第一轴部、一第一上齿盘部及一第一下齿盘部，该第一轴部连接一该升降传动绳，该第一上齿盘部连接该第一轴部的顶端，该第一下齿盘部连接该第一轴部的底端，该第二卷绳轮具有一第二轴部、一第二上齿盘部及一第二下齿盘部，该第二轴部连接一该升降传动绳，该第二上齿盘部连接该第二轴部的顶端且啮接该第一卷绳轮的第一上齿盘部，该第二下齿盘部连接该第二轴部的底端且啮接该第一卷绳轮的第一下齿盘部。3.如权利要求2所述的用于无外露拉绳式窗帘的双层式卷绳器，其中该第一卷簧齿轮具有一第一上多边形轴孔，该第一卷绳轮具有一第一下多边形轴孔，该第一传动轴的断面形状为多边形，该第一传动轴的顶端卡接于该第一卷簧齿轮的第一上多边形轴孔，该第一传动轴的底端卡接于该第一卷绳轮的第一下多边形轴孔。4.如权利要求1所述的用于无外露拉绳式窗帘的双层式卷绳器，更包含有一第二传动轴，该第二传动轴连接该驱动单元的第二卷簧齿轮及该卷绳单元的第二卷绳轮。5.如权利要求4所述的用于无外露拉绳式窗帘的双层式卷绳器，其中该第一卷绳轮具有一第一轴部、一第一上圆盘部及一第一下圆盘部，该第一轴部连接一该升降传动绳，该第一上圆盘部连接该第一轴部的顶端，该第一下圆盘部连接该第一轴部的底端，该第二卷绳轮具有一第二轴部、一第二上圆盘部及一第二下圆盘部，该第二轴部连接一该升降传动绳，该第二上圆盘部连接该第二轴部的顶端且与该第一卷绳轮的第一上圆盘部之间保持一预定距离，该第二下圆盘部连接该第二轴部的底端且与该第一卷绳轮的第一下圆盘部之间保持一预定距离。6.如权利要求5所述的用于无外露拉绳式窗帘的双层式卷绳器，其中该第一卷簧齿轮具有一第一上多边形轴孔，该第一卷绳轮具有一第一下多边形轴孔，该第一传动轴的断面形状为多边形，该第一传动轴的顶端卡接于该第一卷簧齿轮的第一上多边形轴孔，该第一传动轴的底端卡接于该第一卷绳轮的第一下多边形轴孔，该第二卷簧齿轮具有一第一二上多边形轴孔，该第二卷绳轮具有一第二下多边形轴孔，该第二传动轴的断面形状为多边形，该第二传动轴的顶端卡接于该第二卷簧齿轮的第二上多边形轴孔，该第二传动轴的底端卡接于该第二卷绳轮的第二下多边形轴孔。7.如权利要求1所述的用于无外露拉绳式窗帘的双层式卷绳器，其中该上基座具有多个扣接部，该下基座具有多个扣接槽，该上基座的扣接部可拆卸地扣设于该下基座的扣接槽。8.如权利要求1所述的用于无外露拉绳式窗帘的双层式卷绳器，其中该卷绳单元更具有二限位环，该二限位环设于该下基座的二端且分别被一该升降传动绳所穿设。2CN110359833A权利要求书2/2页9.如权利要求1所述的用于无外露拉绳式窗帘的双层式卷绳器，其中该卷绳单元更具有二立杆，该二立杆设于该下基座的二端且分别抵接于一该升降传动绳
