内容提供者
一种生物基环保包装袋及其制备方法.pdf
2023-06-14
10金币
309KB
7页
睿德****找我
实名认证
内容提供者
1/7
2/7
3/7
4/7
5/7
6/7
7/7
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料

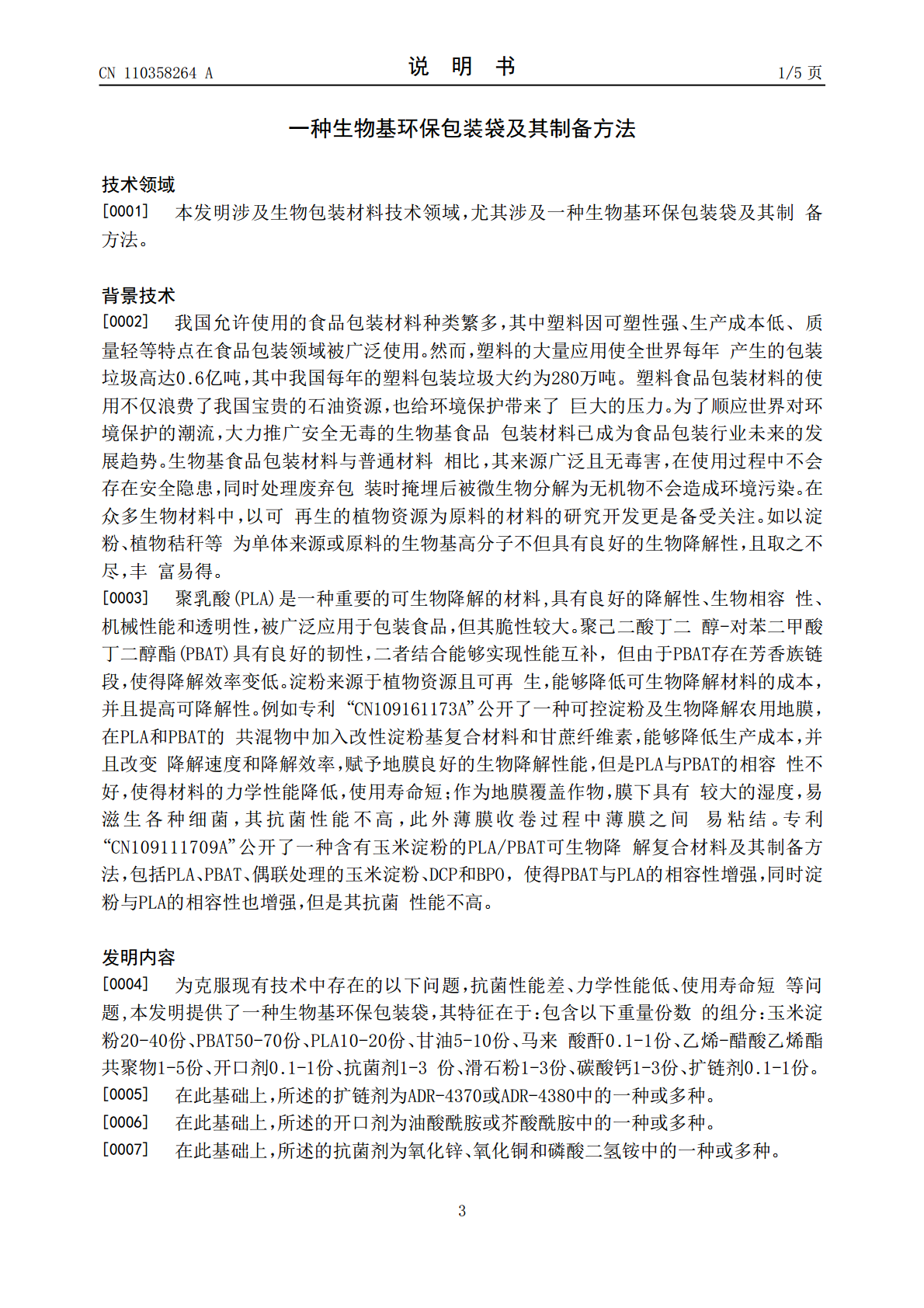

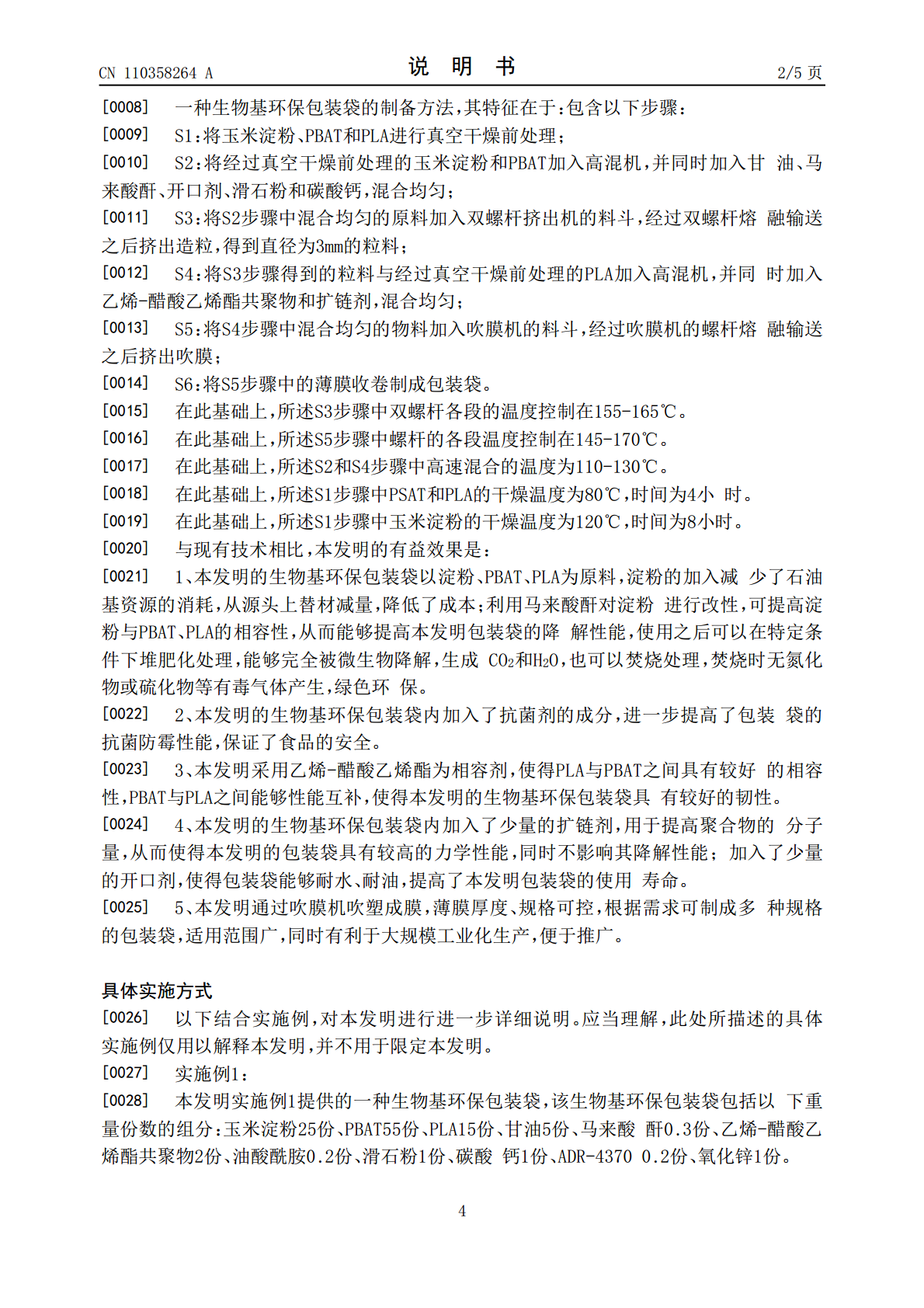

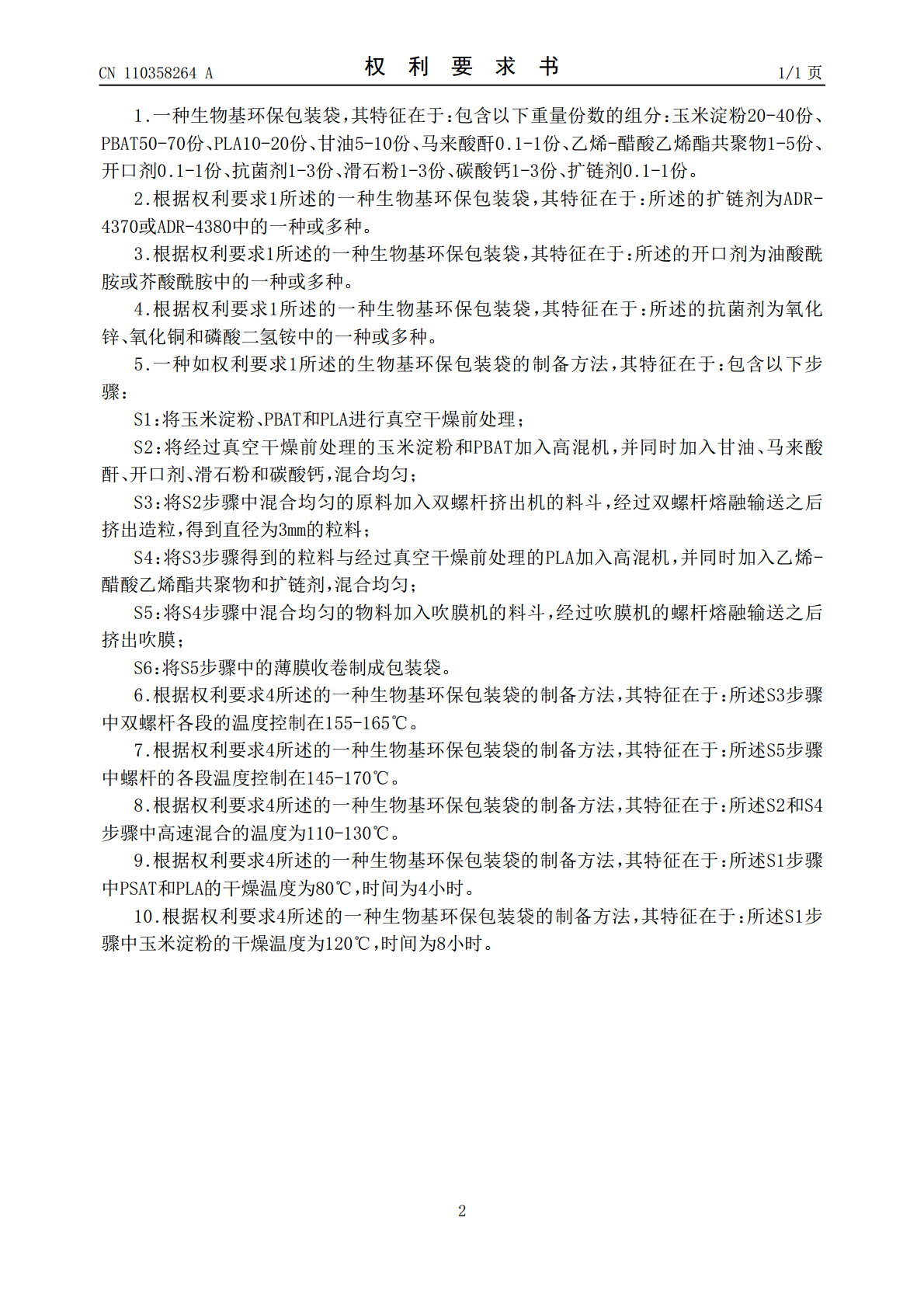

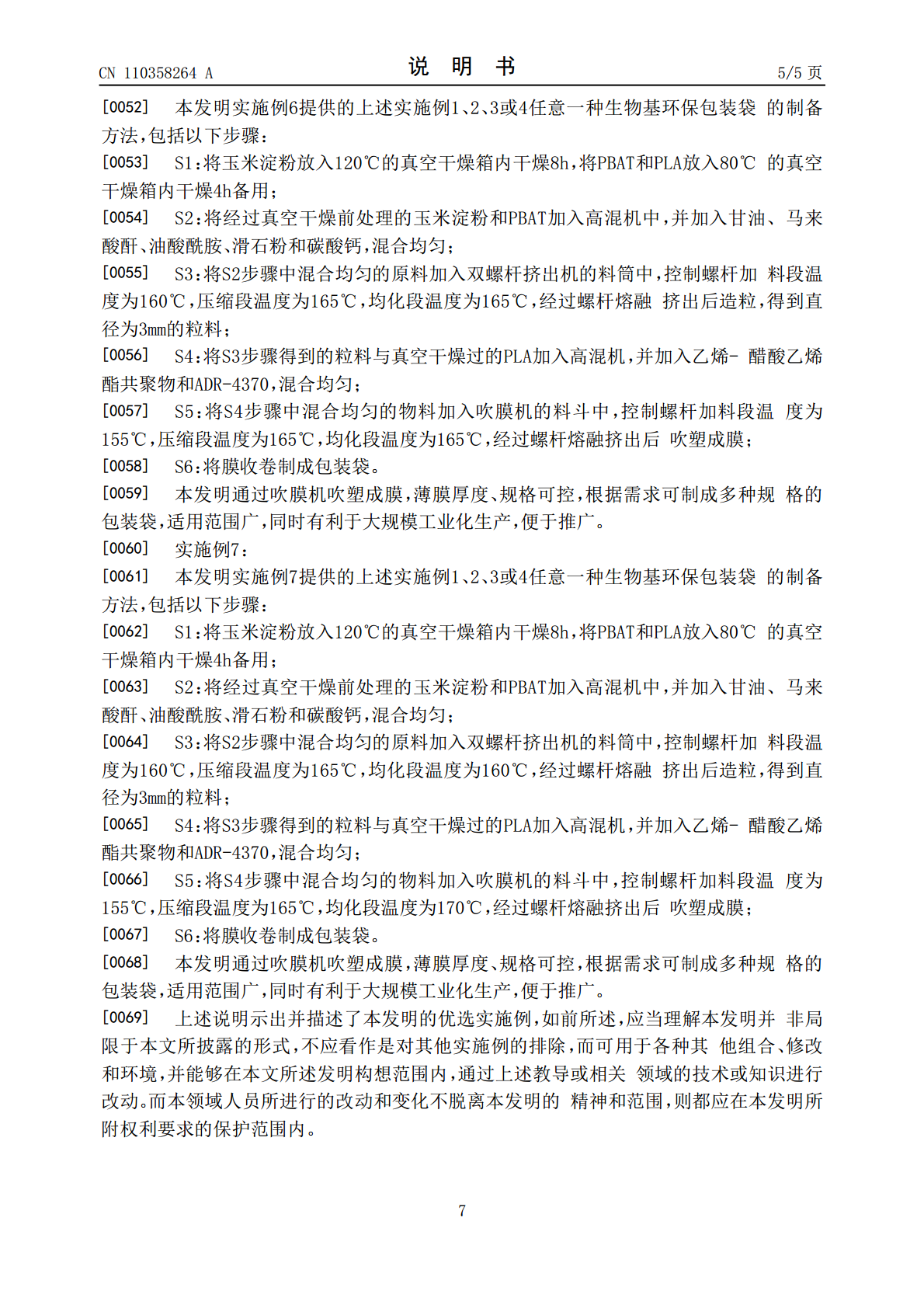

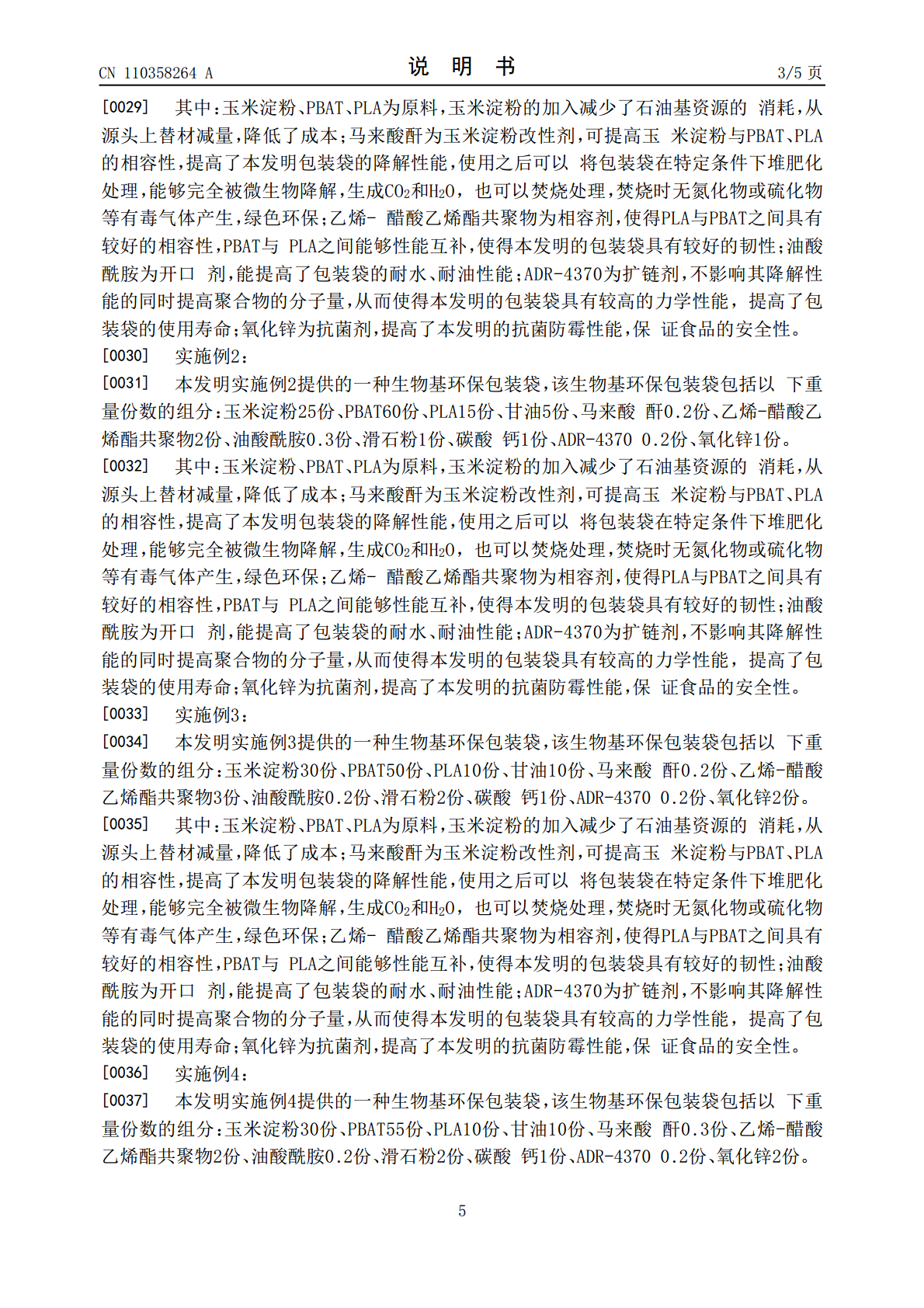

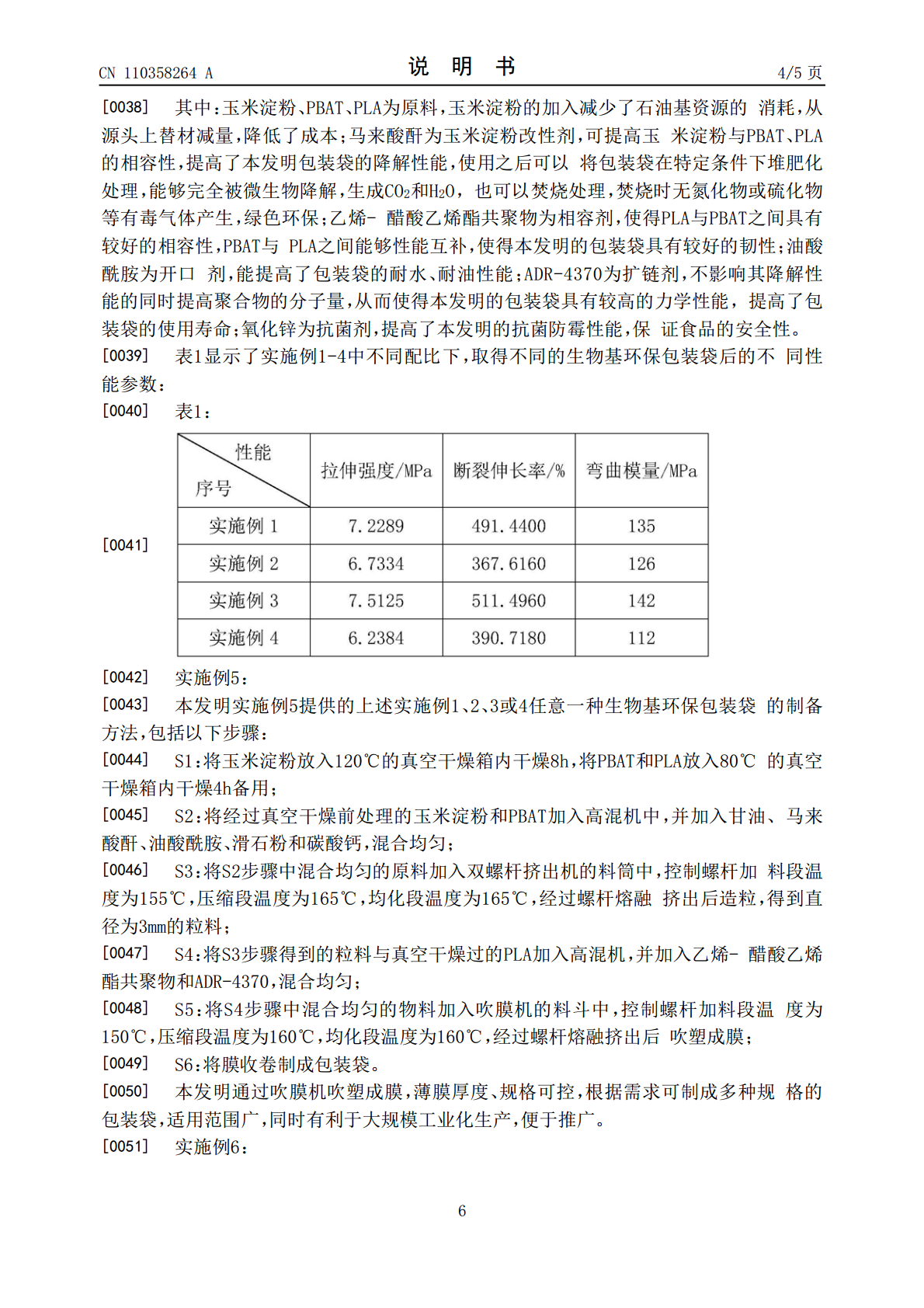

一种生物基环保包装袋及其制备方法.pdf
本发明提供了一种生物基环保包装袋及其制备方法，包装袋包含以下重量分数的组分：玉米淀粉20‑40份、PBAT50‑70份、PLA10‑20份、甘油5‑10份、马来酸酐0.1‑1份、乙烯‑醋酸乙烯酯共聚物1‑5份、开口剂0.1‑1份、抗菌剂1‑3份、滑石粉1‑3份、碳酸钙1‑3份、扩链剂0.1‑1份；其制备方法为：原料前处理‑原料混合‑挤出造粒‑粒料混合‑挤出吹膜‑收卷制成包装袋；本发明的生物基环保包装袋以淀粉、PBAT、PLA为原料，提高了本发明的降解性能，绿色环保，同时降低了成本，减少了石油基资源的消耗；
2023-06-14
10
309KB
环保包装袋及其制备方法.pdf
本发明公开了一种环保包装袋及其制备方法，环保包装袋包括以下重量份计的原料：聚乙烯10～60份、淀粉40～100份、芦苇浆20～80份、氧化铝70～80份、锆英砂10～50份、甲基乙基酮肟20～100份、重晶石粉30～90份、双酚A环氧丙烯酸酯20～50份、纤维水镁石10～80份。其制备方法是：用高速混合机将聚乙烯、淀粉、芦苇浆、氧化铝、锆英砂、甲基乙基酮肟、重晶石粉、双酚A环氧丙烯酸酯、纤维水镁石混合均匀，混合时间为60～100min，转速为300～350转/分钟，然后用吹塑机吹塑成型。本发明的环保包装袋
2023-07-15
10
249KB
一种生物基防水环保涂料及其制备方法.pdf
本发明提供了本发明提供的一种生物基防水环保涂料前体，其特征在于，含有2,5呋喃二甲酸魔芋多糖酯；所述2,5呋喃二甲酸魔芋多糖酯由以下重量份数比的原料制造而成：魔芋多糖100；2,5呋喃二甲酸100‑120。本发明的生物基防水环保涂料前体的制备方法为：将魔芋多糖和2,5呋喃二甲酸加入到反应釜内，加入催化剂，在氮气保护的情况下，于180～220℃的温度反应3～5小时；反应过程中减压排除水分；生成2,5呋喃二甲酸魔芋多糖酯，即为生物基防水环保涂料前体。2,5呋喃二甲酸魔芋多糖酯和异氰酸酯发生交联反应生成的漆膜硬
2023-06-24
10
333KB
一种绿色环保包装袋及其制备方法.pdf
本申请涉及一种绿色环保包装袋及其制备方法。一种绿色环保包装袋，由如下重量份数的组分组成：低密度聚乙烯30‑50份；线型聚乙烯15‑30份；环氧树脂60‑80份；增塑剂3‑5份；偶联剂5‑8份；改性聚乳酸80‑150份；所述改性聚乳酸的制备步骤如下：a、预处理：将改性液在酸性条件下，加热搅拌；所述改性液由混合胶体和植物纤维填料组成；所述混合胶体由淀粉、超支化聚丙烯酸酯和磷酸甲苯二苯酯组成；b、改性处理：再将聚乳酸与a中预处理后的改性液，在负压真空状态下，加热混合，即可制得改性聚乳酸。本申请的绿色环保包装袋具
2023-05-26
10
700KB
一种环保食品包装袋及其制备方法.pdf
本发明公开了一种环保食品包装袋及其制备方法,涉及食品包装技术领域,该环保食品包装袋,包括以下组成部分:聚乙烯醇20～30份、淀粉65～70份、秸秆纤维12～11份、增塑剂2～3份、抗氧剂2～4份、混合物料15～18份、降解促进剂1～1.5份、填充剂2～4份和填料2～4份。本发明通过限位环块对旋转轴柱进行限位固定,并由伸缩压柱和缓冲垫相互配合,利用回弹性进行缓冲作用力,使得压缩垫受力压缩挤压垫,然后由气囊层按压缓冲柱,配合缓冲柱受力移动挤压在回弹块的外侧,利用回弹块的弹力进行缓冲作用力,解决了旋转限位环块旋
2023-05-24
10
621KB
