医用简易车.pdf

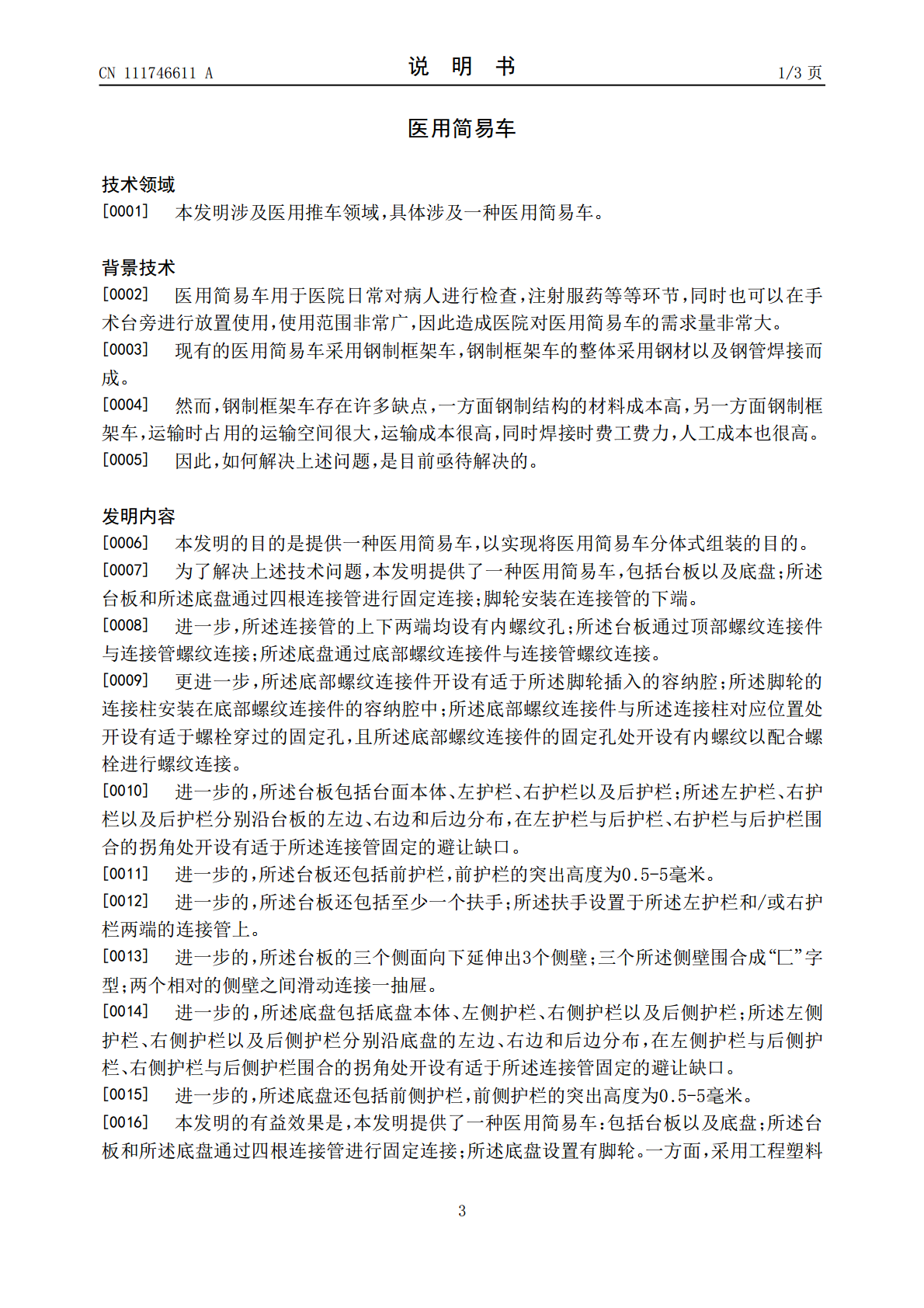

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111746611A(43)申请公布日2020.10.09(21)申请号202010683407.4(22)申请日2020.07.15(71)申请人杨骏成地址212001江苏省镇江市京口区斜桥街51-409室(72)发明人杨骏成(74)专利代理机构常州金之坛知识产权代理事务所(普通合伙)32317代理人徐珊(51)Int.Cl.B62B3/02(2006.01)B62B5/00(2006.01)A61G12/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称医用简易车(57)摘要一种医用简易车，包括台板以及底盘；所述台板和所述底盘通过四根连接管进行固定连接；脚轮设置在所述底盘下方。采用工程塑料来制成台板、底盘以及连接管降低了医用简易车的原料成本，在运输时，医用简易车可以分体散件进行包装运输，减少了运输时的占用体积，进而降低了运输成本，同时，再用拼接的方式对医用简易车进行组装，抛弃了原有的焊接固定方式，降低了焊接的人工成本，同时也避免了焊接造成的成本，利于厂商进行批量化生产。CN111746611ACN111746611A权利要求书1/1页1.一种医用简易车，其特征在于，包括台板(1)以及底盘(2)；所述台板(1)和所述底盘(2)通过四根连接管(3)进行固定连接；脚轮(6)安装在连接管(3)的下端。2.如权利要求1所述的医用简易车，其特征在于，所述连接管(3)的上下两端均设有内螺纹孔；所述台板(1)通过顶部螺纹连接件(4)与连接管(3)螺纹连接；所述底盘(2)通过底部螺纹连接件(5)与连接管(3)螺纹连接。3.如权利要求2所述的医用简易车，其特征在于，所述底部螺纹连接件(5)开设有适于所述脚轮(6)插入的容纳腔；所述脚轮(6)的连接柱(61)安装在底部螺纹连接件(5)的容纳腔中；所述底部螺纹连接件(5)与所述连接柱(61)对应位置处开设有适于螺栓穿过的固定孔(62)，且所述底部螺纹连接件(5)的固定孔(62)处开设有内螺纹以配合螺栓进行螺纹连接。4.如权利要求1所述的医用简易车，其特征在于，所述台板(1)包括台面本体(11)、左护栏(12)、右护栏(13)以及后护栏(14)；所述左护栏(12)、右护栏(13)以及后护栏(14)分别沿台板(1)的左边、右边和后边分布，在左护栏(12)与后护栏(14)、右护栏(13)与后护栏(14)围合的拐角处开设有适于所述连接管(3)固定的避让缺口(7)。5.如权利要求4所述的医用简易车，其特征在于，所述台板(1)还包括前护栏(15)，前护栏(15)的突出高度为0.5-5毫米。6.如权利要求4所述的医用简易车，其特征在于，所述台板(1)还包括至少一个扶手(8)；所述扶手(8)设置于所述左护栏(12)和/或右护栏(13)两端的连接管(3)上。7.如权利要求1所述的医用简易车，其特征在于，所述台板(1)的三个侧面向下延伸出3个侧壁(9)；三个所述侧壁(9)围合成“匚”字型；两个相对的侧壁(9)之间滑动连接一抽屉(10)。8.如权利要求1所述的医用简易车，其特征在于，所述底盘(2)包括底盘本体(21)、左侧护栏(22)、右侧护栏(23)以及后侧护栏(24)；所述左侧护栏(22)、右侧护栏(23)以及后侧护栏(24)分别沿底盘(2)的左边、右边和后边分布，在左侧护栏(22)与后侧护栏(24)、右侧护栏(23)与后侧护栏(24)围合的拐角处开设有适于所述连接管(3)固定的避让缺口(7)。9.如权利要求8所述的医用简易车，其特征在于，所述底盘(2)还包括前侧护栏(25)，前侧护栏(25)的突出高度为0.5-5毫米。10.如权利要求1所述的医用简易车，其特征在于，所述连接管(3)包括内连接管柱和外套管柱，内连接管柱与台板(1)和底盘(2)之间由螺纹连接件固定连接，外套管柱套装在内连接管柱上。2CN111746611A说明书1/3页医用简易车技术领域[0001]本发明涉及医用推车领域，具体涉及一种医用简易车。背景技术[0002]医用简易车用于医院日常对病人进行检查，注射服药等等环节，同时也可以在手术台旁进行放置使用，使用范围非常广，因此造成医院对医用简易车的需求量非常大。[0003]现有的医用简易车采用钢制框架车，钢制框架车的整体采用钢材以及钢管焊接而成。[0004]然而，钢制框架车存在许多缺点，一方面钢制结构的材料成本高，另一方面钢制框架车，运输时占用的运输空间很大，运输成本很高，同时焊接时费工费力，人工成本也很高。[0005]因此，如何解决上述问题，是目前亟待解决的。发明内容[0006]本发明的目的是提供一种医用简易车，以实现将医用简易车分体式组装的目的。[0007]为了解决上述技术问题，本发明提供了一种医用简易
