生物降解性树脂组合物和生物降解性膜.pdf

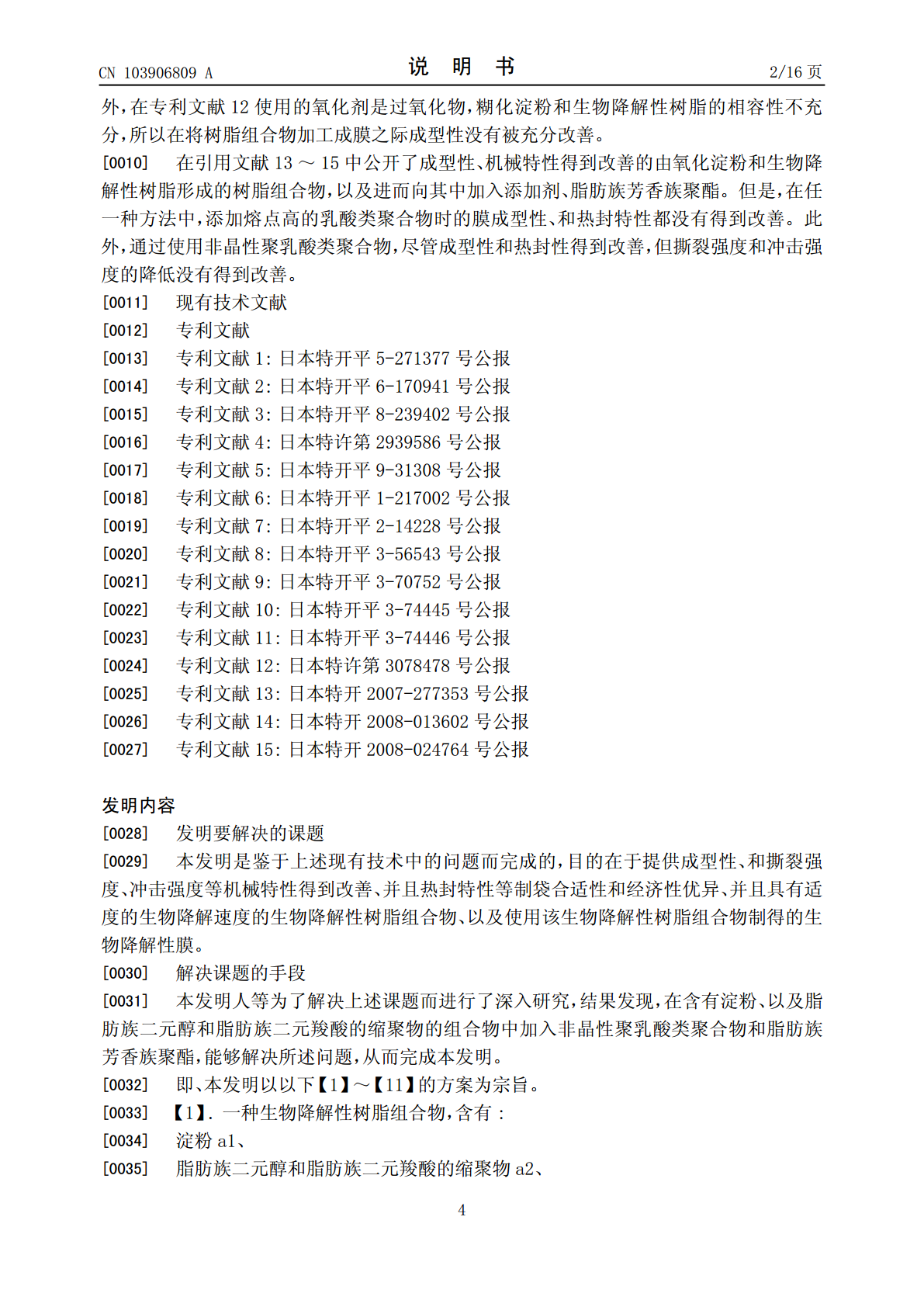

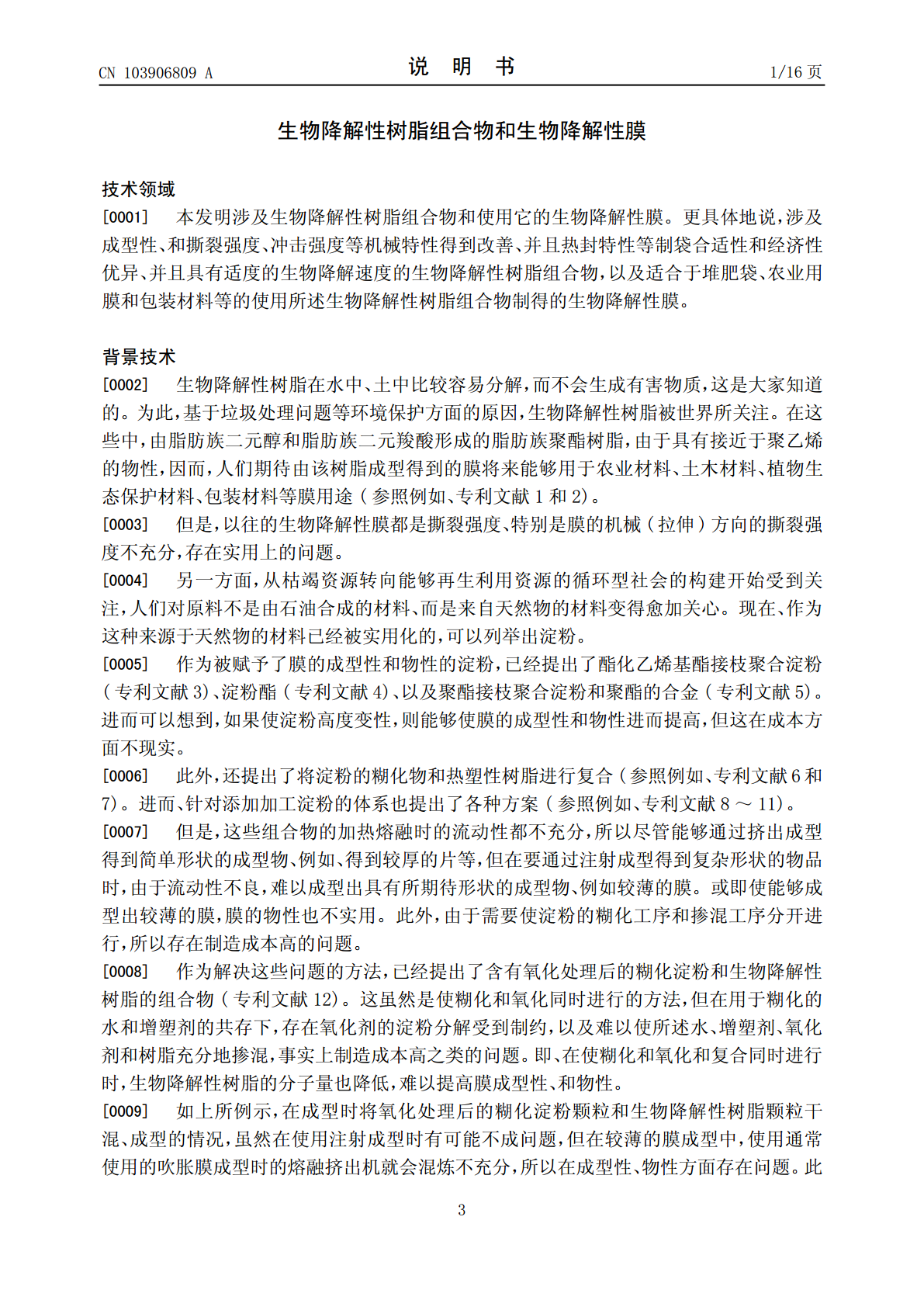

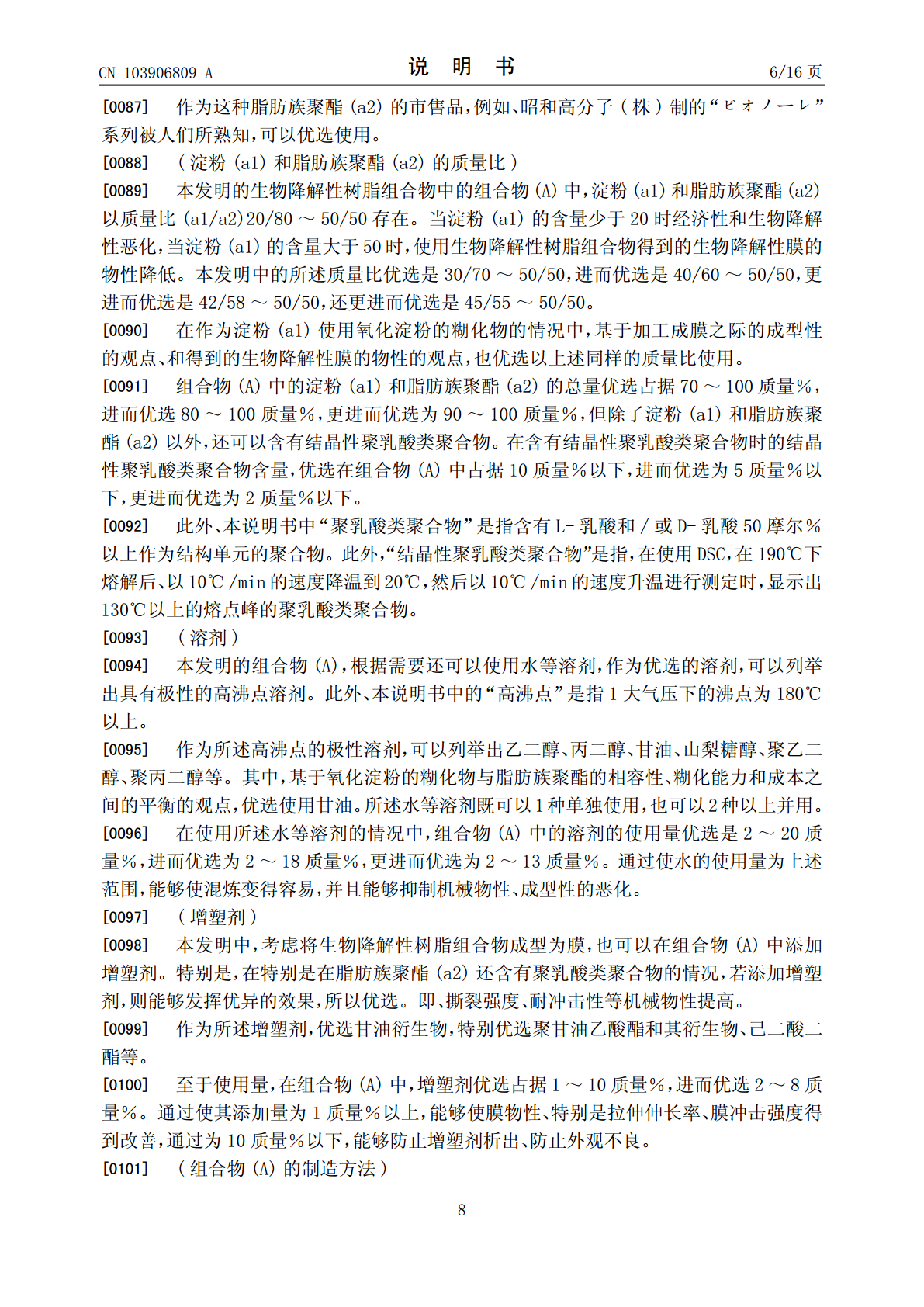

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103906809103906809A(43)申请公布日2014.07.02(21)申请号201280054592.4C08K5/04(2006.01)(22)申请日2012.11.05C08L3/02(2006.01)C08L3/10(2006.01)(30)优先权数据C08L67/04(2006.01)2011-2500362011.11.15JPC08L101/16(2006.01)(85)PCT国际申请进入国家阶段日2014.05.07(86)PCT国际申请的申请数据PCT/JP2012/0786532012.11.05(87)PCT国际申请的公布数据WO2013/073403JA2013.05.23(71)申请人昭和电工株式会社地址日本东京都(72)发明人市川靖木村秀治手冢勇树(74)专利代理机构北京市中咨律师事务所11247代理人李照明段承恩(51)Int.Cl.C08L67/02(2006.01)权利要求书1页权利要求书1页说明书16页说明书16页(54)发明名称生物降解性树脂组合物和生物降解性膜(57)摘要本发明提供了一种含有淀粉(a1)、脂肪族二元醇和脂肪族二元羧酸的缩聚物(a2)、非晶性聚乳酸类聚合物(b)和脂肪族芳香族聚酯(c)的生物降解性树脂组合物，质量比(a1/a2)为20/80～50/50，由除(b)和(c)以外的成分组成的组合物(A)和(b)的质量比(A)/(b)为95/5～50/50，质量比{(A)+(b)}/(c)为98/2～85/15，还提供了使用该生物降解性树脂组合物而得的生物降解性膜。CN103906809ACN103968ACN103906809A权利要求书1/1页1.一种生物降解性树脂组合物，含有:淀粉a1、脂肪族二元醇和脂肪族二元羧酸的缩聚物a2、非晶性聚乳酸类聚合物b、和脂肪族芳香族聚酯c，其中，淀粉a1、与脂肪族二元醇和脂肪族二元羧酸的缩聚物a2的质量比a1/a2为20/80～50/50，由除非晶性聚乳酸类聚合物b和脂肪族芳香族聚酯c以外的成分组成的组合物A、与非晶性聚乳酸类聚合物b的质量比A/b是95/5～50/50，质量比{A+b}/c是98/2～85/15。2.如权利要求(1)所述的生物降解性树脂组合物，淀粉是具有下述通式(I)所示结构的氧化淀粉，3.如权利要求1或2所述的生物降解性树脂组合物，缩聚物a2为乙二醇和/或1,4-丁二醇、与琥珀酸和/或己二酸的缩聚物。4.如权利要求1～3的任一项所述的生物降解性树脂组合物，非晶性聚乳酸类聚合物b为L-乳酸与D-乳酸的聚合物，L-乳酸和D-乳酸的含量均为94摩尔％以下。5.如权利要求1～4的任一项所述的生物降解性树脂组合物，脂肪族芳香族聚酯c为芳香族多元羧酸与脂肪族多元醇的缩聚物，和/或、脂肪族多元羧酸和芳香族多元羧酸与脂肪族多元醇的缩聚物。6.如权利要求1～5的任一项所述的生物降解性树脂组合物，淀粉是使用次氯酸钠制造出的氧化淀粉。7.如权利要求1～6的任一项所述的生物降解性树脂组合物，还含有高沸点溶剂。8.如权利要求1～7的任一项所述的生物降解性树脂组合物，还含有增塑剂。9.如权利要求8所述的生物降解性树脂组合物，增塑剂是选自聚甘油乙酸酯、其衍生物、和己二酸二酯中的至少1种。10.如权利要求1～9的任一项所述的生物降解性树脂组合物，使用了通过带排气孔的挤出机进行熔融混炼而得到的组合物A。11.一种生物降解性膜，使用了权利要求1～10的任一项所述的生物降解性树脂组合物。2CN103906809A说明书1/16页生物降解性树脂组合物和生物降解性膜技术领域[0001]本发明涉及生物降解性树脂组合物和使用它的生物降解性膜。更具体地说，涉及成型性、和撕裂强度、冲击强度等机械特性得到改善、并且热封特性等制袋合适性和经济性优异、并且具有适度的生物降解速度的生物降解性树脂组合物，以及适合于堆肥袋、农业用膜和包装材料等的使用所述生物降解性树脂组合物制得的生物降解性膜。背景技术[0002]生物降解性树脂在水中、土中比较容易分解，而不会生成有害物质，这是大家知道的。为此，基于垃圾处理问题等环境保护方面的原因，生物降解性树脂被世界所关注。在这些中，由脂肪族二元醇和脂肪族二元羧酸形成的脂肪族聚酯树脂，由于具有接近于聚乙烯的物性，因而，人们期待由该树脂成型得到的膜将来能够用于农业材料、土木材料、植物生态保护材料、包装材料等膜用途(参照例如、专利文献1和2)。[0003]但是，以往的生物降解性膜都是撕裂强度、特别是膜的机械(拉伸)方向的撕裂强度不充分，存在实用上的问题。[0004]另一方面，从枯竭资源转向能够再生利用资源的循环型社会的构建开始受到关注，人们对
