阻燃丙烯酸共聚物、包含它的树脂组合物和包含它的模制品.pdf

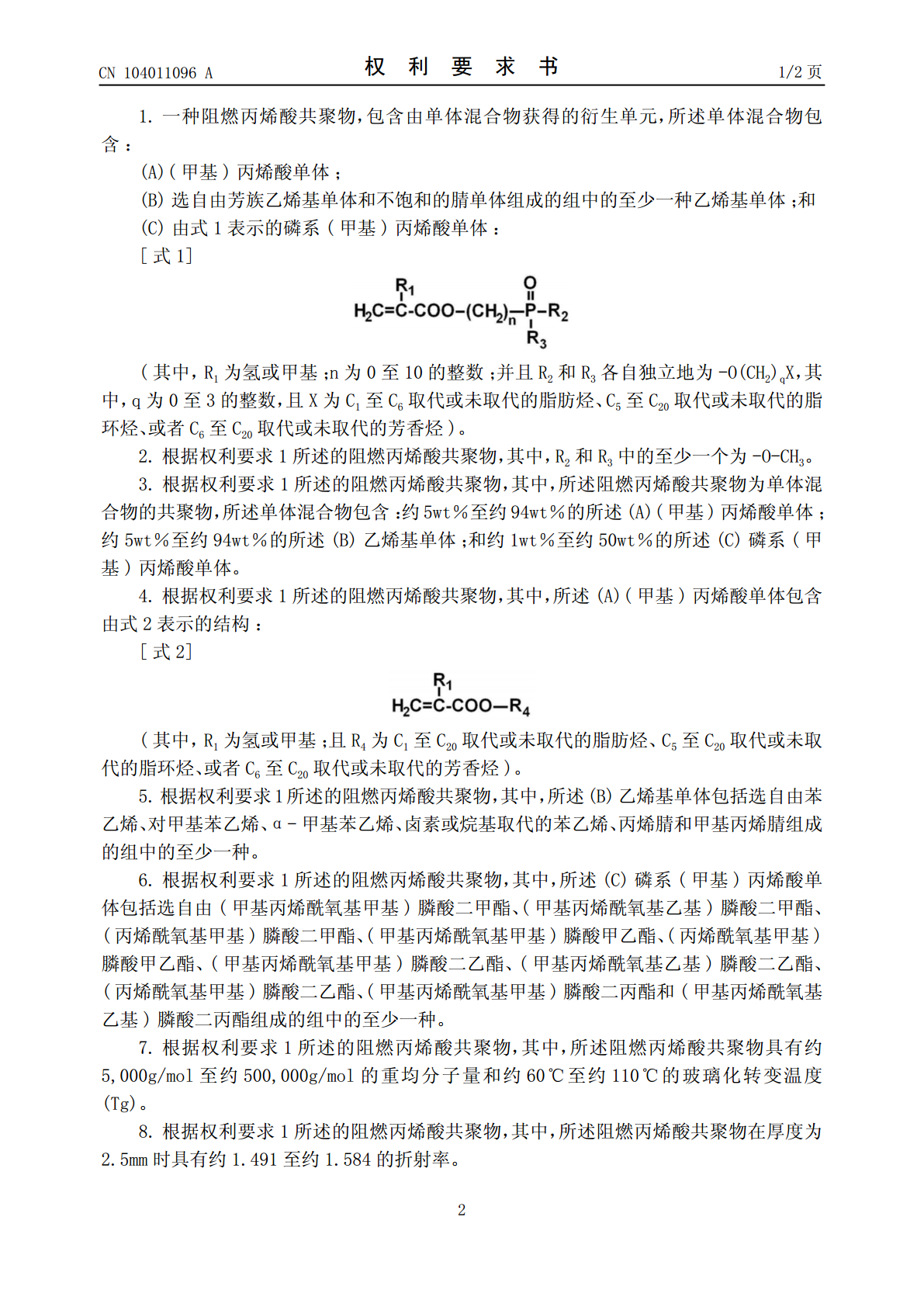

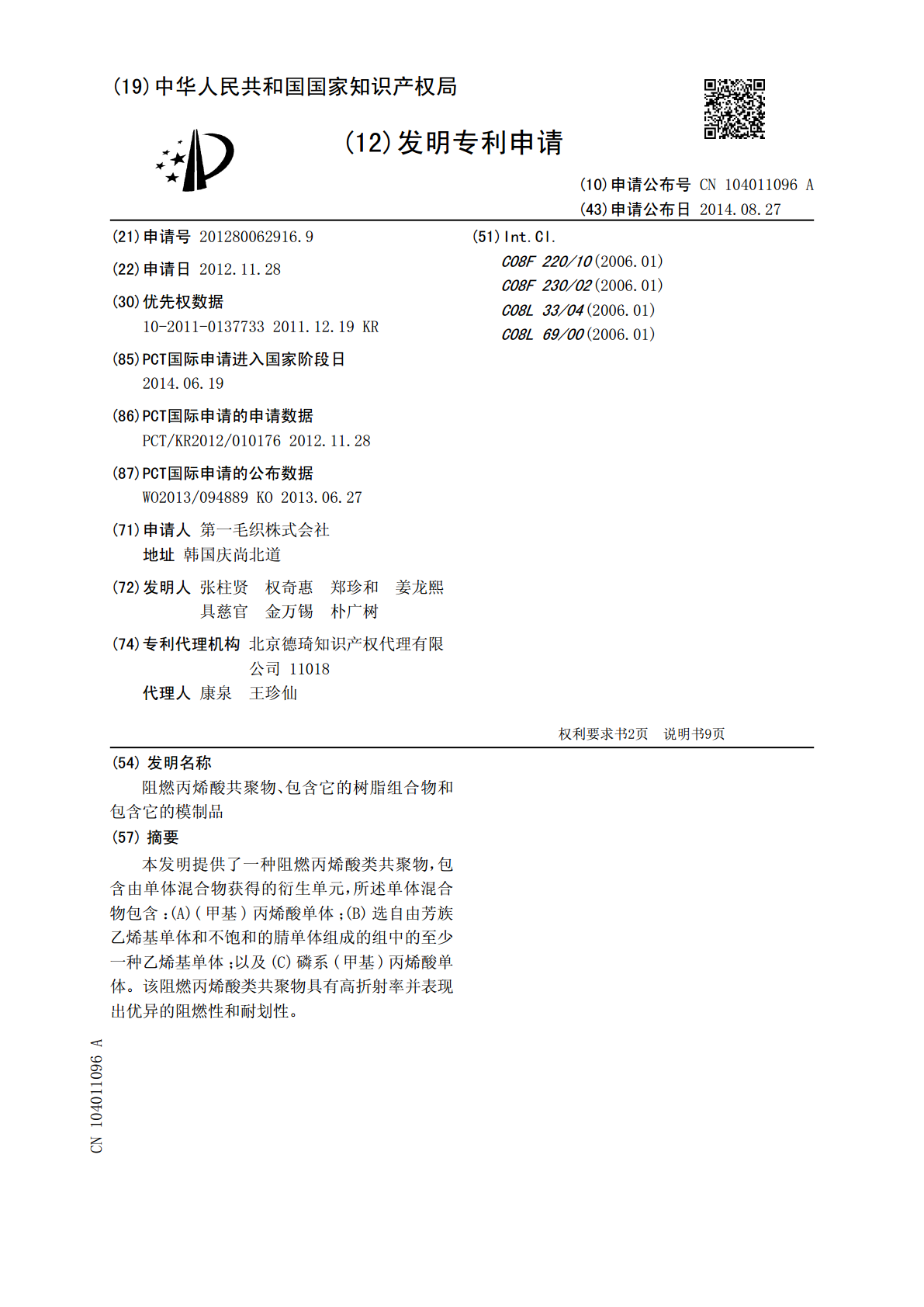

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104011096104011096A(43)申请公布日2014.08.27(21)申请号201280062916.9(51)Int.Cl.(22)申请日2012.11.28C08F220/10(2006.01)C08F230/02(2006.01)(30)优先权数据C08L33/04(2006.01)10-2011-01377332011.12.19KRC08L69/00(2006.01)(85)PCT国际申请进入国家阶段日2014.06.19(86)PCT国际申请的申请数据PCT/KR2012/0101762012.11.28(87)PCT国际申请的公布数据WO2013/094889KO2013.06.27(71)申请人第一毛织株式会社地址韩国庆尚北道(72)发明人张柱贤权奇惠郑珍和姜龙熙具慈官金万锡朴广树(74)专利代理机构北京德琦知识产权代理有限公司11018代理人康泉王珍仙权利要求书2页权利要求书2页说明书9页说明书9页(54)发明名称阻燃丙烯酸共聚物、包含它的树脂组合物和包含它的模制品(57)摘要本发明提供了一种阻燃丙烯酸类共聚物，包含由单体混合物获得的衍生单元，所述单体混合物包含：(A)(甲基)丙烯酸单体；(B)选自由芳族乙烯基单体和不饱和的腈单体组成的组中的至少一种乙烯基单体；以及(C)磷系(甲基)丙烯酸单体。该阻燃丙烯酸类共聚物具有高折射率并表现出优异的阻燃性和耐划性。CN104011096ACN10496ACN104011096A权利要求书1/2页1.一种阻燃丙烯酸共聚物，包含由单体混合物获得的衍生单元，所述单体混合物包含：(A)(甲基)丙烯酸单体；(B)选自由芳族乙烯基单体和不饱和的腈单体组成的组中的至少一种乙烯基单体；和(C)由式1表示的磷系(甲基)丙烯酸单体：[式1](其中，R1为氢或甲基；n为0至10的整数；并且R2和R3各自独立地为-O(CH2)qX，其中，q为0至3的整数，且X为C1至C6取代或未取代的脂肪烃、C5至C20取代或未取代的脂环烃、或者C6至C20取代或未取代的芳香烃)。2.根据权利要求1所述的阻燃丙烯酸共聚物，其中，R2和R3中的至少一个为-O-CH3。3.根据权利要求1所述的阻燃丙烯酸共聚物，其中，所述阻燃丙烯酸共聚物为单体混合物的共聚物，所述单体混合物包含：约5wt％至约94wt％的所述(A)(甲基)丙烯酸单体；约5wt％至约94wt％的所述(B)乙烯基单体；和约1wt％至约50wt％的所述(C)磷系(甲基)丙烯酸单体。4.根据权利要求1所述的阻燃丙烯酸共聚物，其中，所述(A)(甲基)丙烯酸单体包含由式2表示的结构：[式2](其中，R1为氢或甲基；且R4为C1至C20取代或未取代的脂肪烃、C5至C20取代或未取代的脂环烃、或者C6至C20取代或未取代的芳香烃)。5.根据权利要求1所述的阻燃丙烯酸共聚物，其中，所述(B)乙烯基单体包括选自由苯乙烯、对甲基苯乙烯、α-甲基苯乙烯、卤素或烷基取代的苯乙烯、丙烯腈和甲基丙烯腈组成的组中的至少一种。6.根据权利要求1所述的阻燃丙烯酸共聚物，其中，所述(C)磷系(甲基)丙烯酸单体包括选自由(甲基丙烯酰氧基甲基)膦酸二甲酯、(甲基丙烯酰氧基乙基)膦酸二甲酯、(丙烯酰氧基甲基)膦酸二甲酯、(甲基丙烯酰氧基甲基)膦酸甲乙酯、(丙烯酰氧基甲基)膦酸甲乙酯、(甲基丙烯酰氧基甲基)膦酸二乙酯、(甲基丙烯酰氧基乙基)膦酸二乙酯、(丙烯酰氧基甲基)膦酸二乙酯、(甲基丙烯酰氧基甲基)膦酸二丙酯和(甲基丙烯酰氧基乙基)膦酸二丙酯组成的组中的至少一种。7.根据权利要求1所述的阻燃丙烯酸共聚物，其中，所述阻燃丙烯酸共聚物具有约5,000g/mol至约500,000g/mol的重均分子量和约60℃至约110℃的玻璃化转变温度(Tg)。8.根据权利要求1所述的阻燃丙烯酸共聚物，其中，所述阻燃丙烯酸共聚物在厚度为2.5mm时具有约1.491至约1.584的折射率。2CN104011096A权利要求书2/2页9.根据权利要求1所述的阻燃丙烯酸共聚物，其中，所述阻燃丙烯酸共聚物含有约0.1wt％至约7.5wt％的磷，并且当根据UL94在3.2mm厚的样品上测量时具有V2或更高的阻燃性级别。10.根据权利要求1所述的阻燃丙烯酸共聚物，其中，当根据ASTMD1003在2.5mm厚的样品上测量时，所述阻燃丙烯酸共聚物具有约85％或更高的透光率。11.根据权利要求1所述的阻燃丙烯酸共聚物，其中，当根据BSP(球型划痕轮廓)测试使用具有0.7mm直径的球形金属尖端以75mm/min的划刻速度在1,000g的载荷下在2.5mm厚的样品上测量时，所述阻燃丙烯酸共聚物具有约250μm或更小的
