一种防腐涂料底漆和面漆组合物.pdf

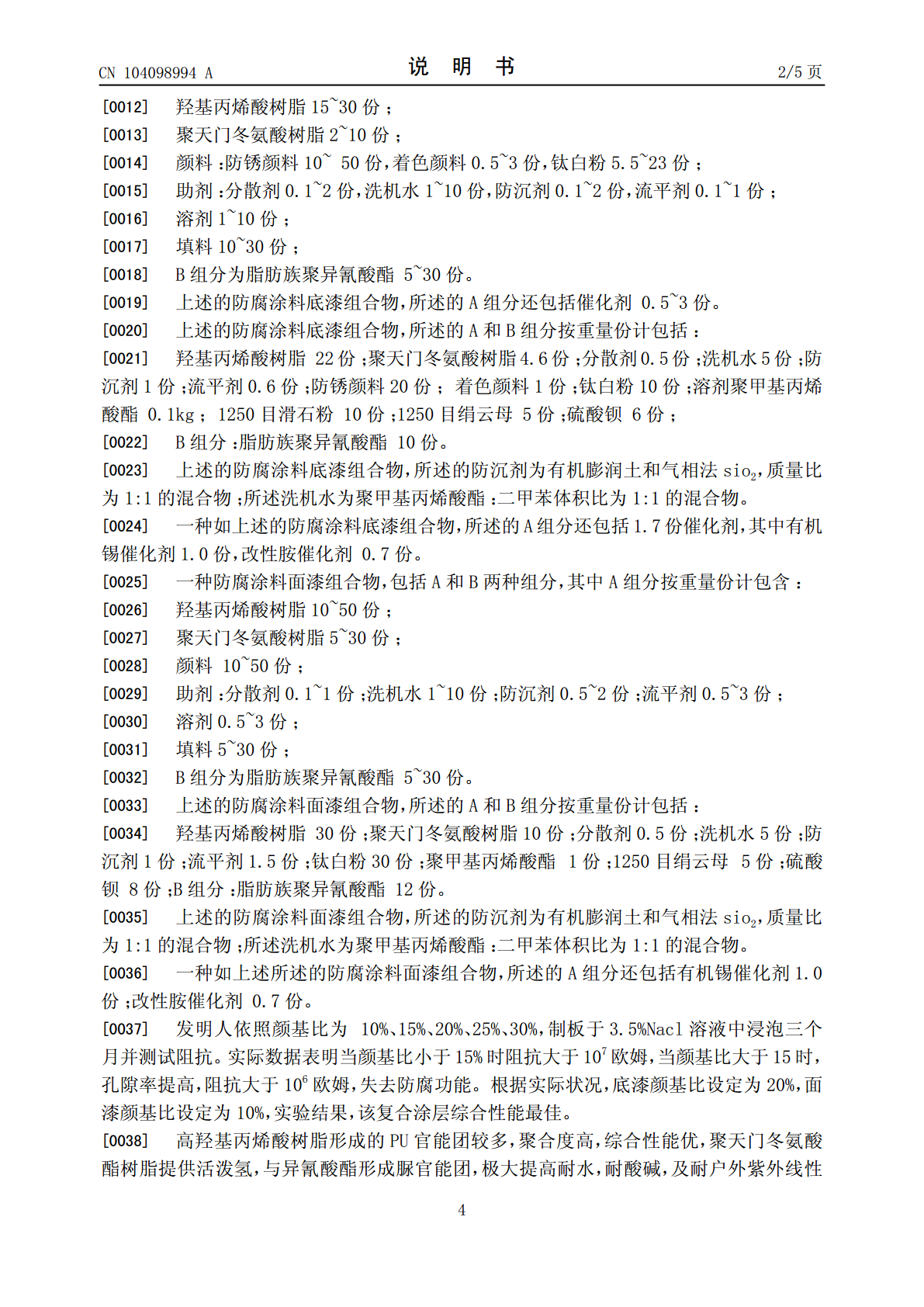

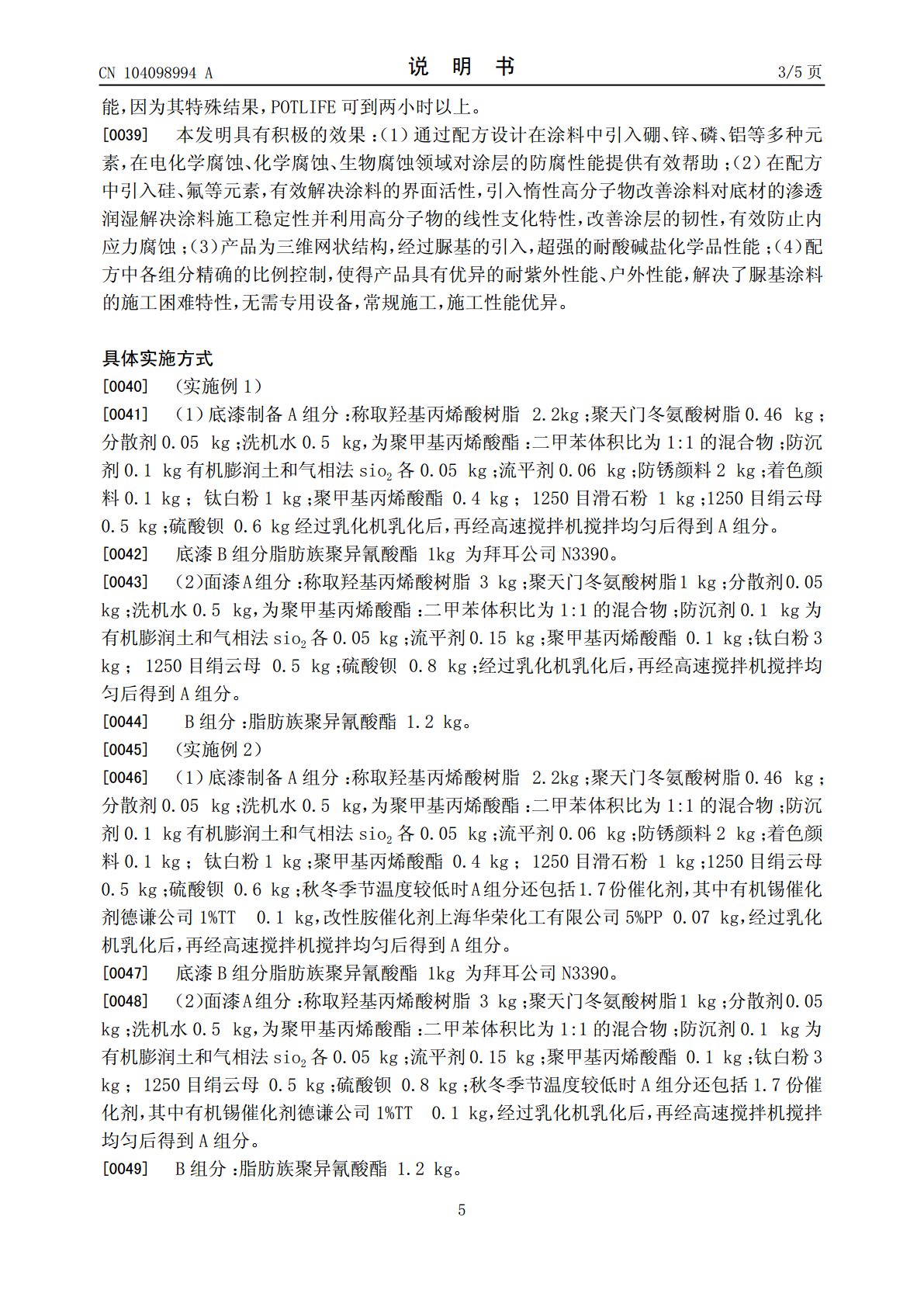

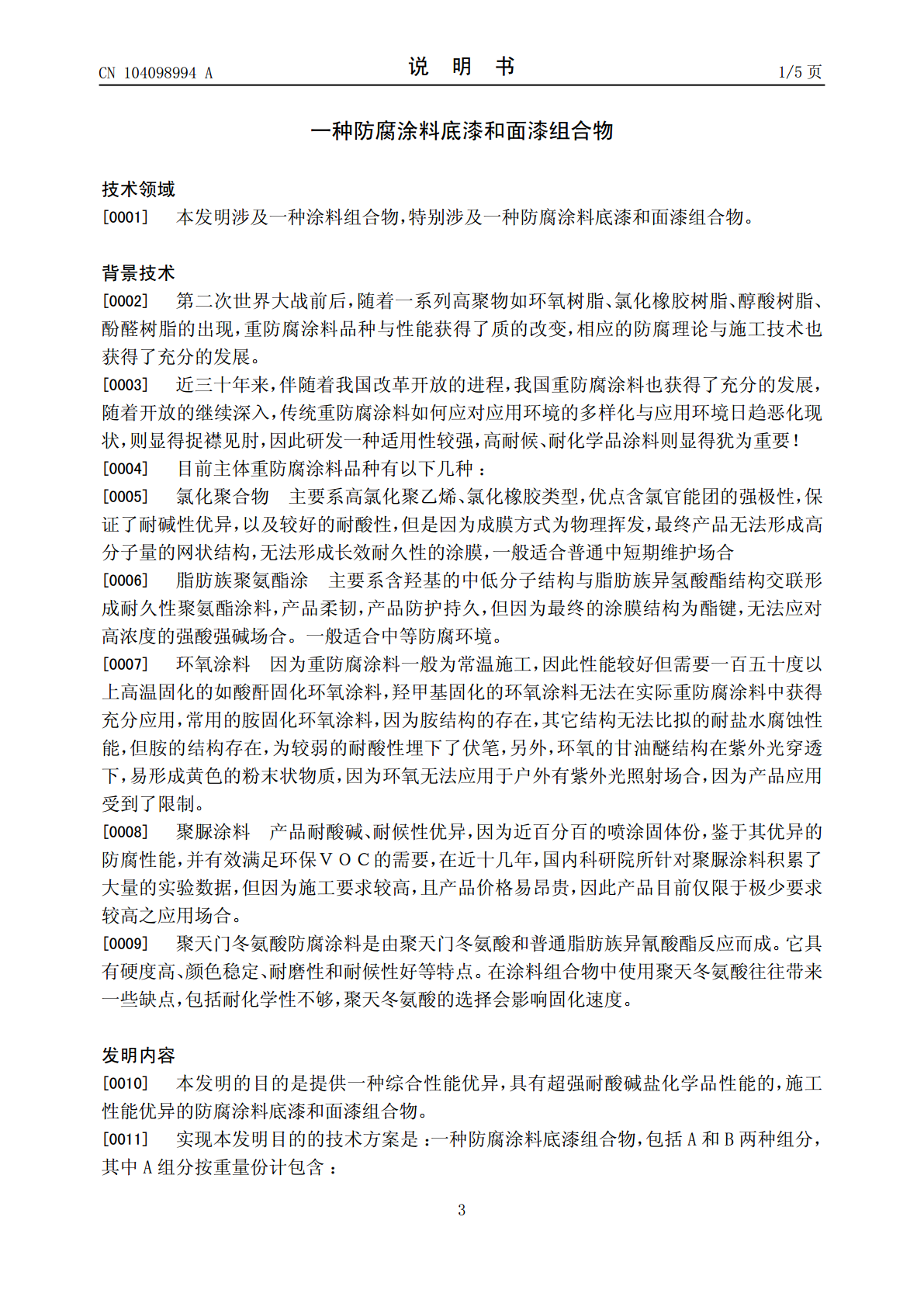

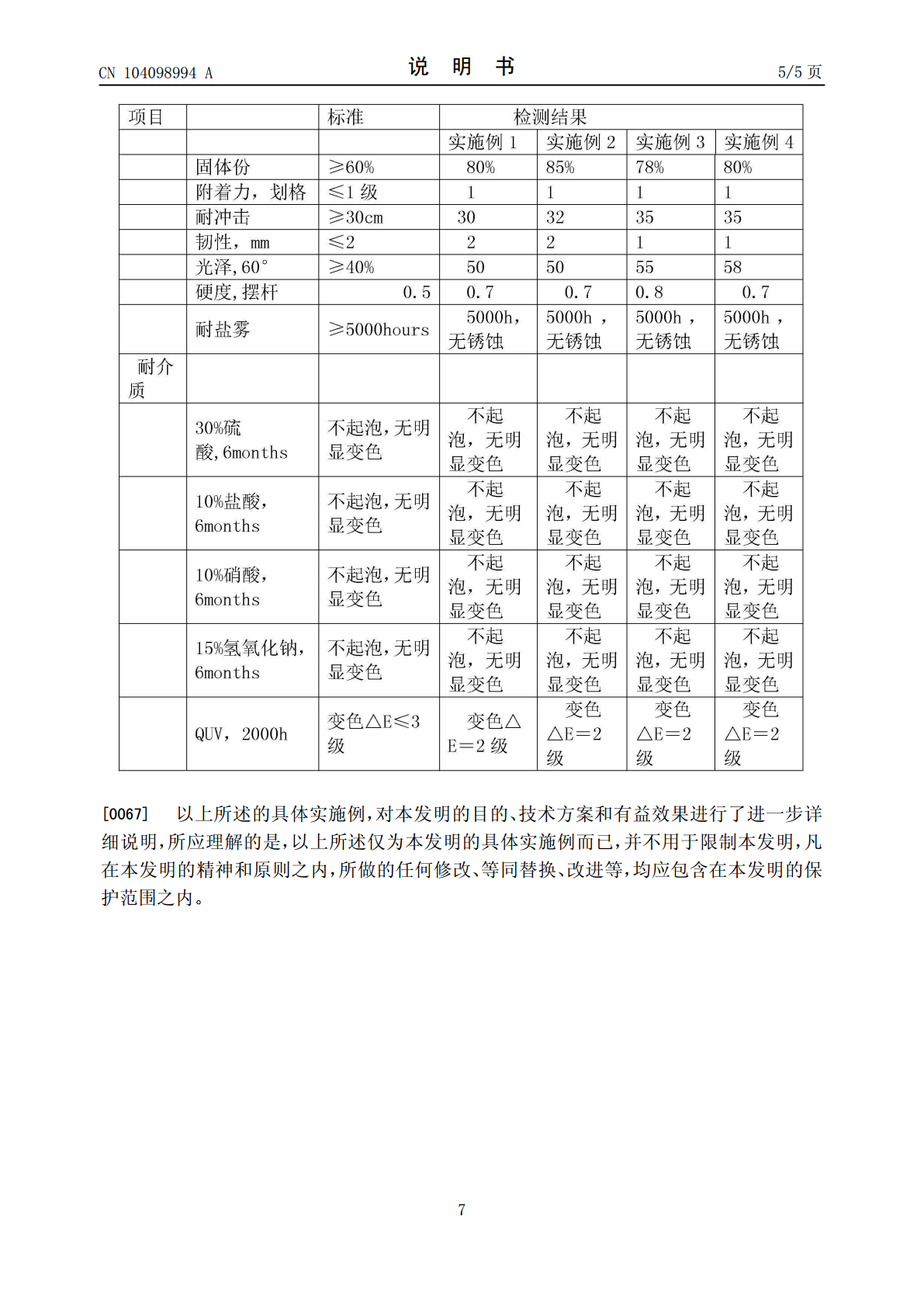

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104098994104098994A(43)申请公布日2014.10.15(21)申请号201310114200.5(22)申请日2013.04.02(71)申请人江苏国松特种涂料有限公司地址213111江苏省常州市武进区郑陆镇三皇庙村申请人昆明国松特种涂料有限公司(72)发明人周伟松曹强(74)专利代理机构常州佰业腾飞专利代理事务所(普通合伙)32231代理人金辉(51)Int.Cl.C09D175/04(2006.01)C09D175/02(2006.01)C09D7/12(2006.01)C09D5/08(2006.01)权利要求书1页权利要求书1页说明书5页说明书5页(54)发明名称一种防腐涂料底漆和面漆组合物(57)摘要本发明涉及一种防腐涂料底漆组合物，包括A和B两种组分，其中A组分按重量份计包含：羟基丙烯酸树脂15~30份；聚天门冬氨酸树脂2~10份；颜料：防锈颜料10~50份，着色颜料0.5~3份，钛白粉5.5~23份；助剂：分散剂0.1~2份，洗机水1~10份，防沉剂0.1~2份，流平剂0.1~1份；溶剂1~10份；填料10~30份；B组分为脂肪族聚异氰酸酯5~30份。本发明产品为三维网状结构，经过脲基的引入，超强的耐酸碱盐化学品性能、配方中各组分精确的比例控制，使得产品具有优异的耐紫外性能、户外性能，解决了脲基涂料的施工困难特性，无需专用设备，常规施工，施工性能优异。CN104098994ACN10498ACN104098994A权利要求书1/1页1.一种防腐涂料底漆组合物，包括A和B两种组分，其中A组分按重量份计包含：羟基丙烯酸树脂15~30份；聚天门冬氨酸树脂2~10份；颜料：防锈颜料10~50份，着色颜料0.5~3份，钛白粉5.5~23份；助剂：分散剂0.1~2份，洗机水1~10份，防沉剂0.1~2份，流平剂0.1~1份；溶剂1~10份；填料10~30份；B组分为脂肪族聚异氰酸酯5~30份。2.根据权利要求1所述的防腐涂料底漆组合物，所述的各组分还包括催化剂0.5~3份。3.根据权利要求1所述的防腐涂料底漆组合物，所述的A组分按重量份计包括：A组分：羟基丙烯酸树脂22份；聚天门冬氨酸树脂4.6；分散剂0.5；洗机水5；防沉剂1；流平剂0.6；防锈颜料20；着色颜料1份；钛白粉10份；聚甲基丙烯酸酯4份；1250目滑石粉10份；1250目绢云母5份；硫酸钡6份；B组分：脂肪族聚异氰酸酯10份。4.根据权利要求3所述的防腐涂料底漆组合物，所述的防沉剂为有机膨润土和气相法sio2，质量比为1:1的混合物；所述洗机水为聚甲基丙烯酸酯：二甲苯体积比为1:1的混合物。5.一种如权利要求3所述的防腐涂料底漆组合物，所述的A组分还包括1.7份催化剂，其中有机锡催化剂1.0份，改性胺催化剂0.7份。6.一种聚天门防腐涂料面漆组合物，包括A和B两种组分，其中A组分按重量份计包含：羟基丙烯酸树脂10~50份；聚天门冬氨酸树脂5~30份；颜料10~50份；助剂：分散剂0.1~1份；洗机水1~10份；防沉剂0.5~2份；流平剂0.5~3份；溶剂0.5~3份；填料5~30份；B组分为脂肪族聚异氰酸酯5~30份。7.根据权利要求6所述的防腐涂料面漆组合物，所述的各组分按重量份计包括：A组分：羟基丙烯酸树脂30份；聚天门冬氨酸树脂10份；分散剂0.5份；洗机水5份；防沉剂1份；流平剂1.5份；钛白粉30份；溶剂聚甲基丙烯酸酯1份；填料1250目绢云母5份；填料硫酸钡8份；B组分：脂肪族聚异氰酸酯12份。8.根据权利要求6所述的防腐涂料面漆组合物，所述的防沉剂为有机膨润土和气相法sio2，质量比为1:1的混合物；所述洗机水为聚甲基丙烯酸酯：二甲苯体积比为1:1的混合物。9.一种如权利要求6所述的防腐涂料面漆组合物，所述的A组分还包括有机锡催化剂1.0份；改性胺催化剂0.7份。2CN104098994A说明书1/5页一种防腐涂料底漆和面漆组合物技术领域[0001]本发明涉及一种涂料组合物，特别涉及一种防腐涂料底漆和面漆组合物。背景技术[0002]第二次世界大战前后，随着一系列高聚物如环氧树脂、氯化橡胶树脂、醇酸树脂、酚醛树脂的出现，重防腐涂料品种与性能获得了质的改变，相应的防腐理论与施工技术也获得了充分的发展。[0003]近三十年来，伴随着我国改革开放的进程，我国重防腐涂料也获得了充分的发展，随着开放的继续深入，传统重防腐涂料如何应对应用环境的多样化与应用环境日趋恶化现状，则显得捉襟见肘，因此研发一种适用性较强，高耐候、耐化学品涂料则显得犹为重要！[0004]目前主体重防腐涂料品种有以下几种：[0005]氯化聚合物主要系高氯化聚乙烯、氯化
