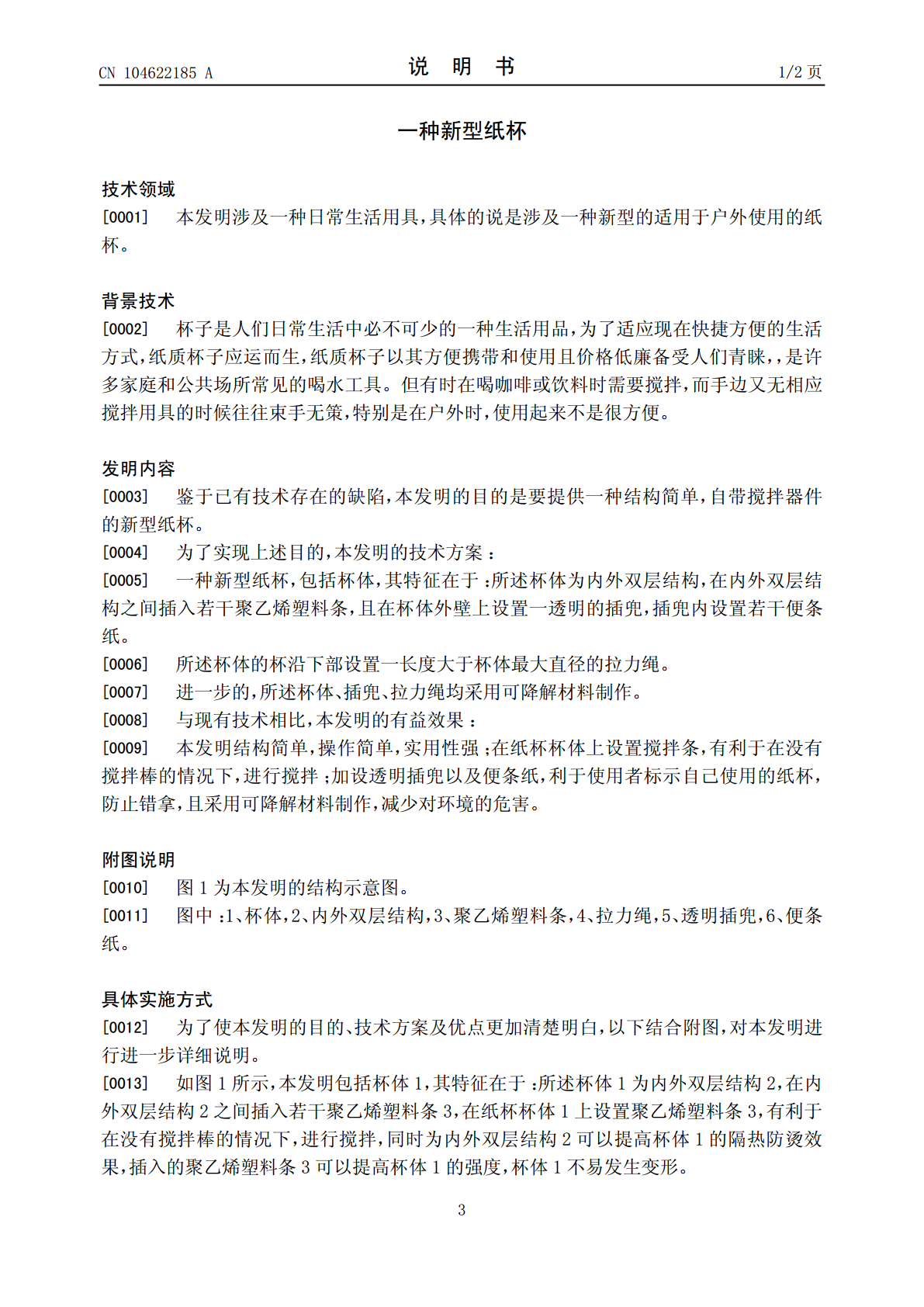

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CN104622185A(43)申请公布日(43)申请公布日2015.05.20(21)申请号201310558254.0(22)申请日2013.11.08(71)申请人大连民族学院地址116600辽宁省大连市金州新区辽河西路18号(72)发明人何幸(74)专利代理机构大连东方专利代理有限责任公司21212代理人曲永祚(51)Int.Cl.A47G19/22(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种新型纸杯(57)摘要本发明涉及一种日常生活用具，具体的说是涉及一种新型的适用于户外使用的纸杯。本发明包括杯体，其特征在于：所述杯体为内外双层结构，在内外双层结构之间插入若干聚乙烯塑料条，且在杯体外壁上设置一透明插兜，插兜内设置若干便条纸。本发明结构简单，操作简单，实用性强；在纸杯杯体上设置搅拌条，有利于在没有搅拌棒的情况下，进行搅拌；加设透明插兜以及便条纸，利于使用者标示自己使用的纸杯，防止错拿，且采用可降解材料制作，减少对环境的危害。CN104622185ACN104622185A权利要求书1/1页1.一种新型纸杯，包括杯体（1），其特征在于：所述杯体（1）为内外双层结构（2），在内外双层结构（2）之间插入若干聚乙烯塑料条（3），且在杯体（1）外壁上设置一透明的插兜（5），插兜（5）内设置若干便条纸（6）。2.根据权利要求1所述的一种新型纸杯，其特征在于：所述杯体（1）的杯沿下部设置一长度大于杯体（1）最大直径的拉力绳（4）。3.根据权利要求1所述的一种新型纸杯，其特征在于：所述杯体（1）、插兜（5）、拉力绳（4）均采用可降解材料制作。2CN104622185A说明书1/2页一种新型纸杯技术领域[0001]本发明涉及一种日常生活用具，具体的说是涉及一种新型的适用于户外使用的纸杯。背景技术[0002]杯子是人们日常生活中必不可少的一种生活用品，为了适应现在快捷方便的生活方式，纸质杯子应运而生，纸质杯子以其方便携带和使用且价格低廉备受人们青睐，，是许多家庭和公共场所常见的喝水工具。但有时在喝咖啡或饮料时需要搅拌，而手边又无相应搅拌用具的时候往往束手无策，特别是在户外时，使用起来不是很方便。发明内容[0003]鉴于已有技术存在的缺陷，本发明的目的是要提供一种结构简单，自带搅拌器件的新型纸杯。[0004]为了实现上述目的，本发明的技术方案：[0005]一种新型纸杯，包括杯体，其特征在于：所述杯体为内外双层结构，在内外双层结构之间插入若干聚乙烯塑料条，且在杯体外壁上设置一透明的插兜，插兜内设置若干便条纸。[0006]所述杯体的杯沿下部设置一长度大于杯体最大直径的拉力绳。[0007]进一步的，所述杯体、插兜、拉力绳均采用可降解材料制作。[0008]与现有技术相比，本发明的有益效果：[0009]本发明结构简单，操作简单，实用性强；在纸杯杯体上设置搅拌条，有利于在没有搅拌棒的情况下，进行搅拌；加设透明插兜以及便条纸，利于使用者标示自己使用的纸杯，防止错拿，且采用可降解材料制作，减少对环境的危害。附图说明[0010]图1为本发明的结构示意图。[0011]图中：1、杯体，2、内外双层结构，3、聚乙烯塑料条，4、拉力绳，5、透明插兜，6、便条纸。具体实施方式[0012]为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图，对本发明进行进一步详细说明。[0013]如图1所示，本发明包括杯体1，其特征在于：所述杯体1为内外双层结构2，在内外双层结构2之间插入若干聚乙烯塑料条3，在纸杯杯体1上设置聚乙烯塑料条3，有利于在没有搅拌棒的情况下，进行搅拌，同时为内外双层结构2可以提高杯体1的隔热防烫效果，插入的聚乙烯塑料条3可以提高杯体1的强度，杯体1不易发生变形。3CN104622185A说明书2/2页[0014]在杯体1外壁上设置一透明的插兜5，插兜5内设置若干便条纸6，使用者可以在便条纸6上签上自己的名字或者其他标识，防止错拿。[0015]在所述杯体4的杯沿下部设置一长度大于杯体最大直径的拉力绳4，利于使用者提拿，或者悬挂在某处，防止碰洒。[0016]进一步的，所述杯体1、插兜5、拉力绳4均采用可降解材料制作，减少对环境的危害。[0017]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。4CN104622185A说明书附图1/1页图15
