一种纯钛扁形双层真空器皿结构及其制备方法.pdf

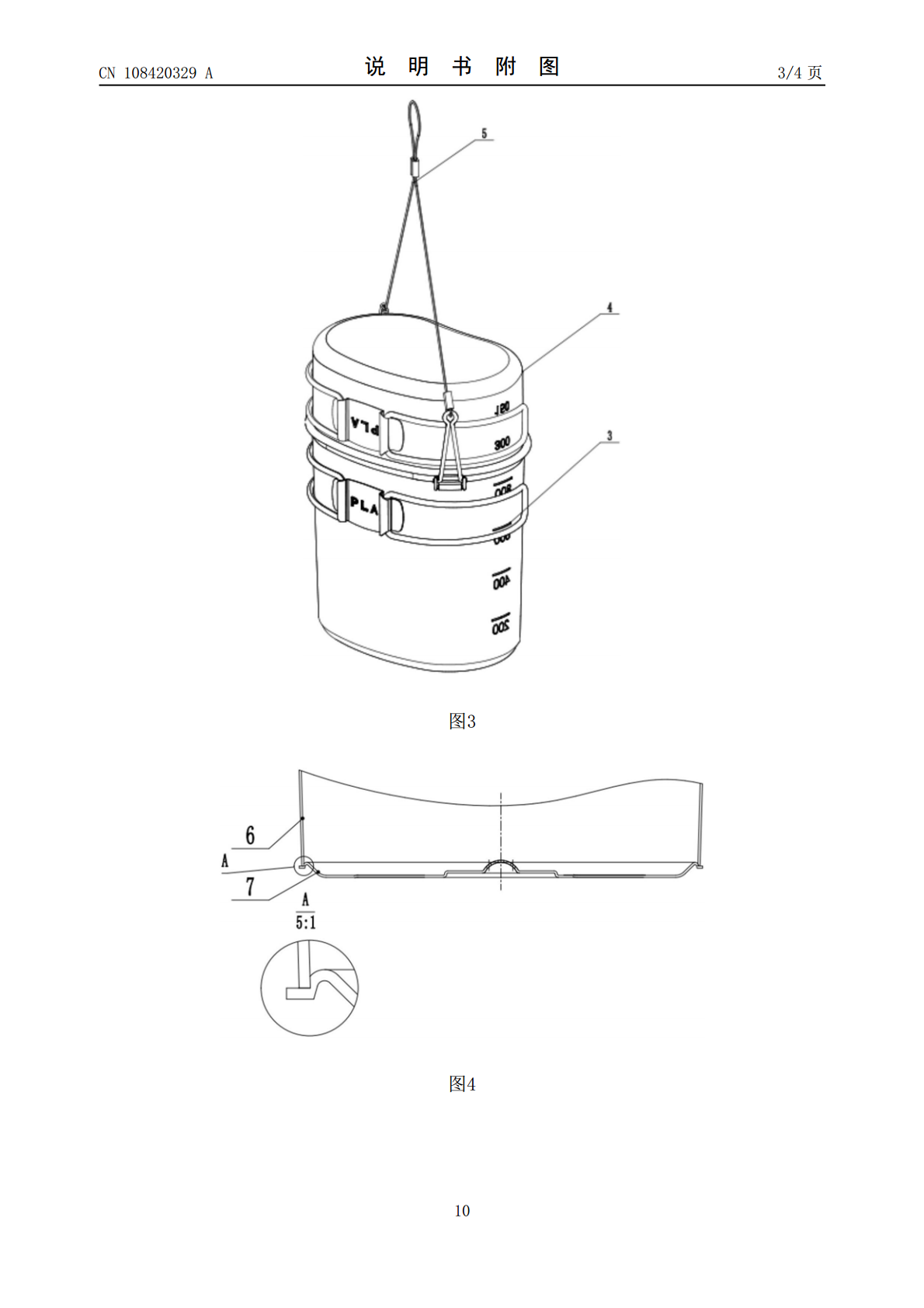

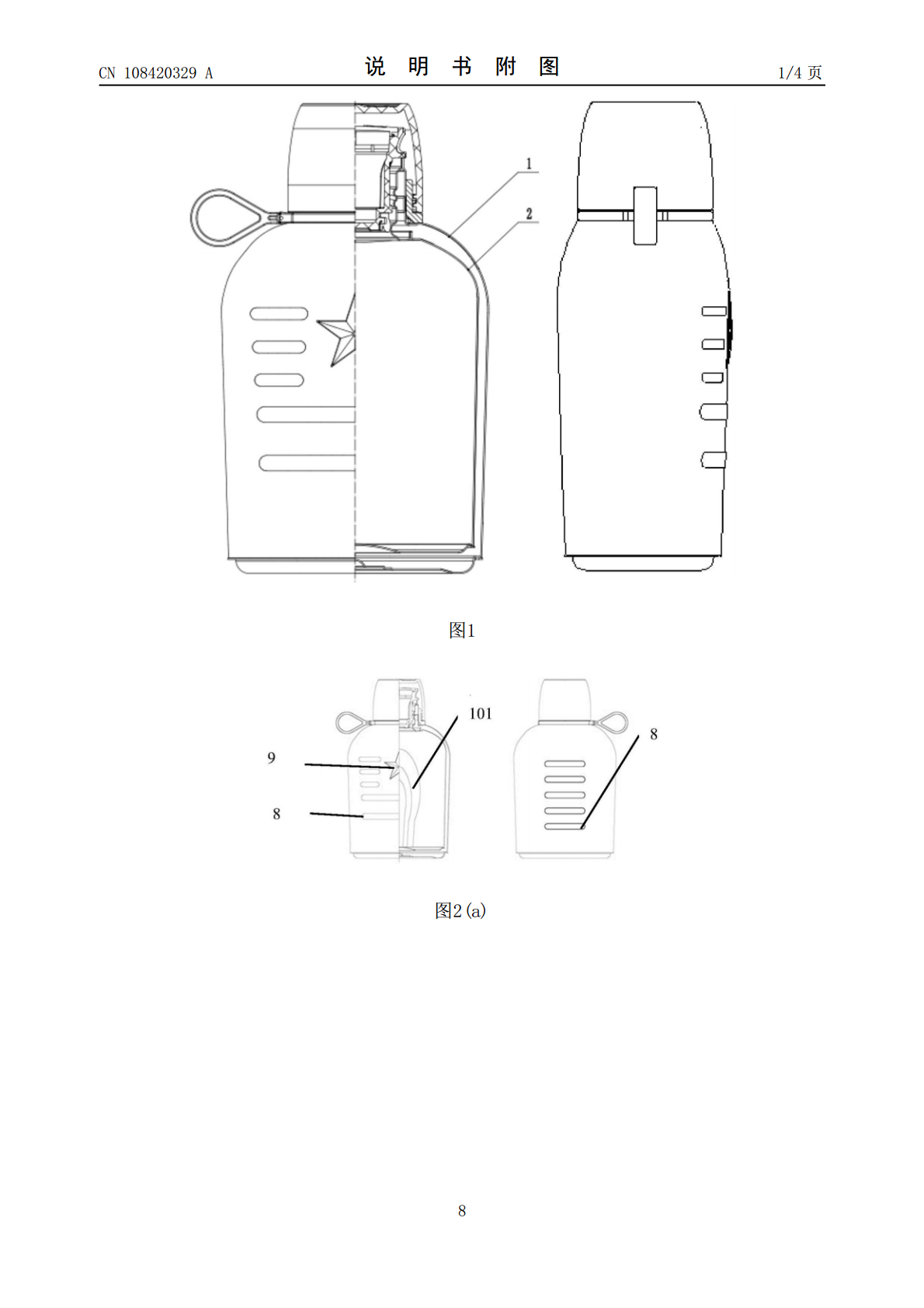

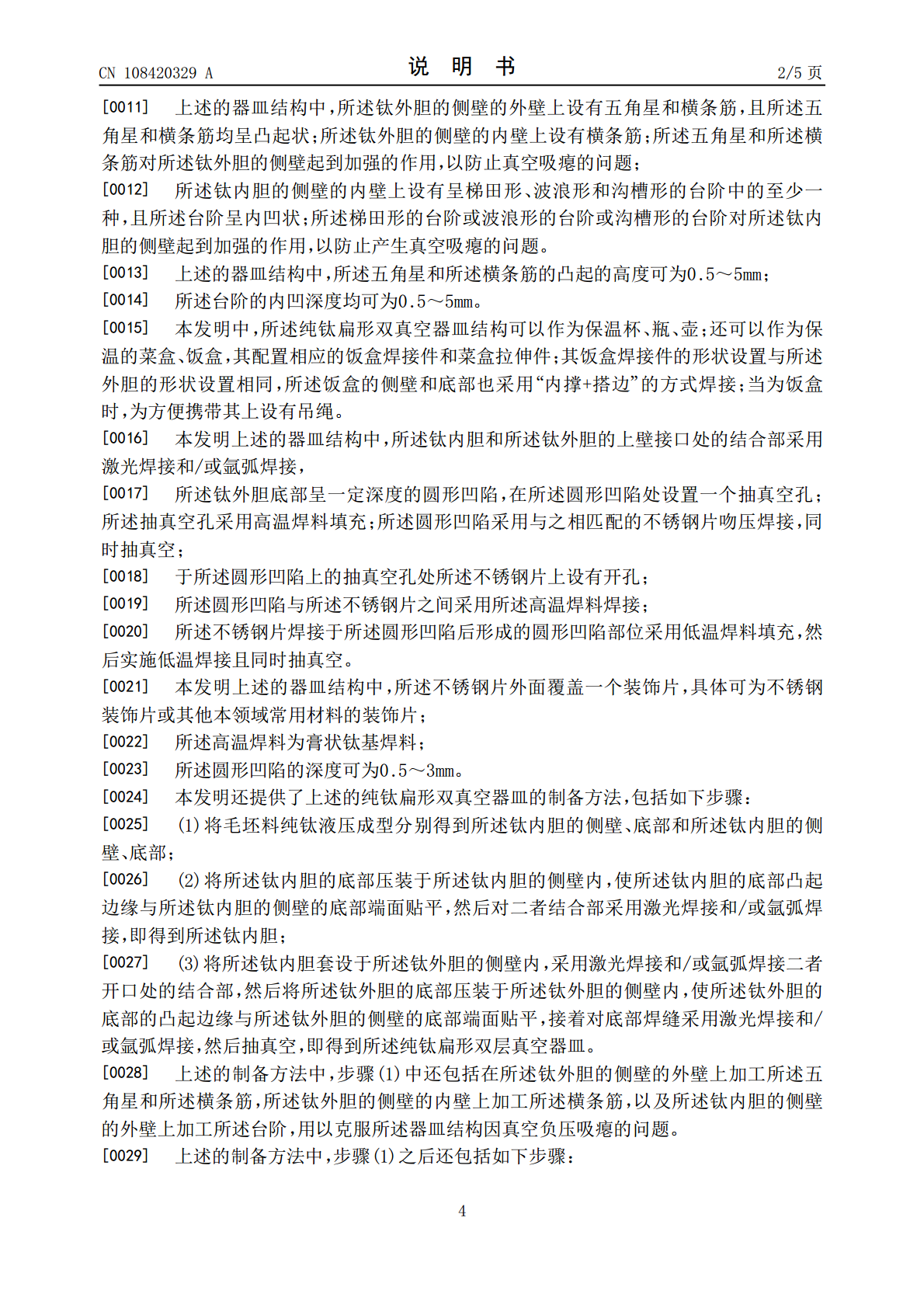

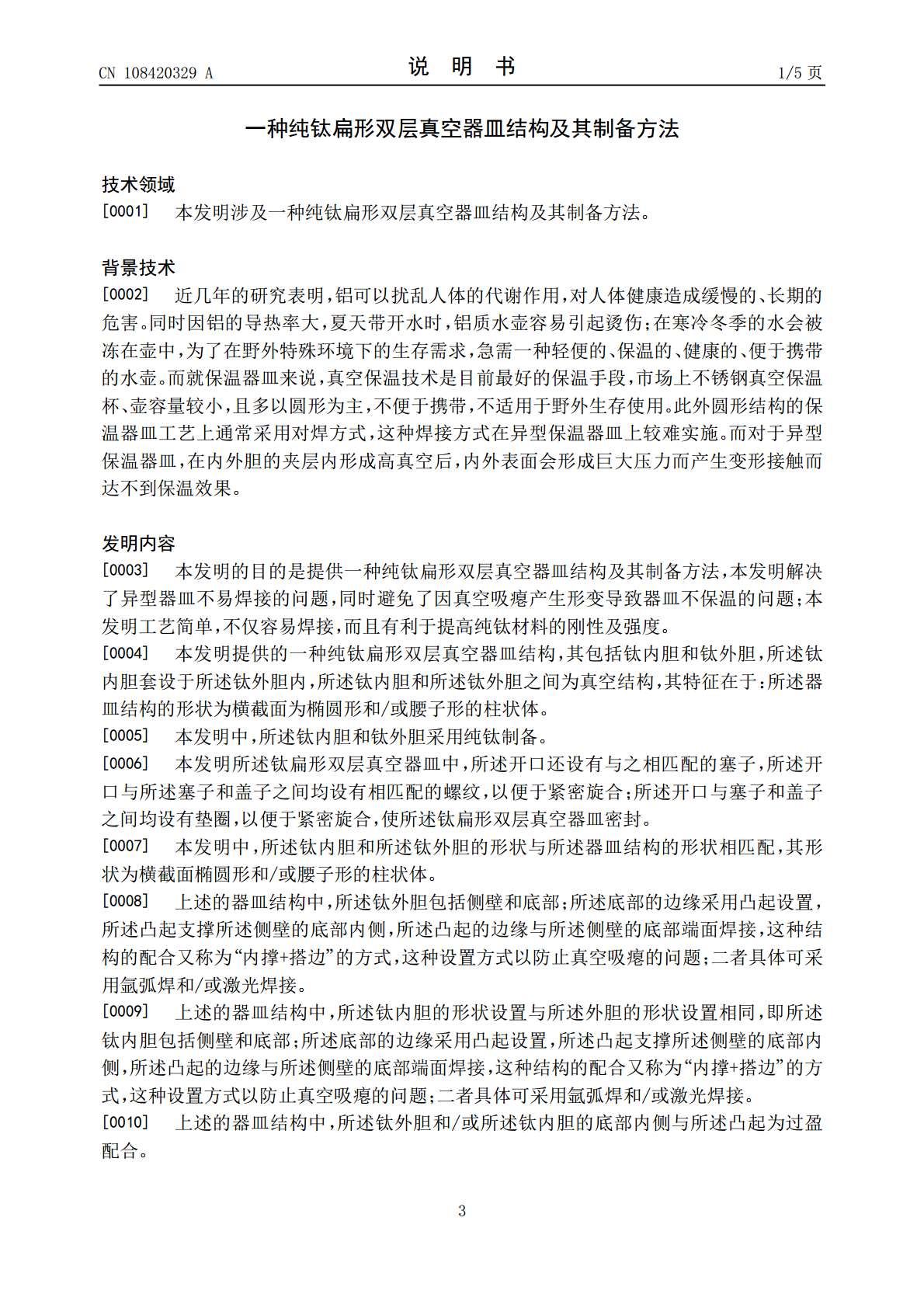

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108420329A(43)申请公布日2018.08.21(21)申请号201810105413.4B08B3/02(2006.01)(22)申请日2018.02.02(71)申请人中国人民解放军62023部队地址100010北京市东城区禄米仓69号申请人中国人民武装警察部队研究院湖北贵族真空科技股份有限公司(72)发明人马天任鹏飞邹振高李伟萍李焱吴红艳(74)专利代理机构北京纪凯知识产权代理有限公司11245代理人关畅王春霞(51)Int.Cl.A47J41/02(2006.01)B23P15/00(2006.01)B21D22/14(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种纯钛扁形双层真空器皿结构及其制备方法(57)摘要本发明公开了一种纯钛扁形双层真空器皿结构及其制备方法。它包括钛内胆和钛外胆，所述钛内胆套设于所述钛外胆内，钛内胆和钛外胆之间为真空结构，器皿结构的形状为横截面为椭圆形和/或腰子形的柱状体。钛内胆和钛外胆的侧壁和底部才采用“内撑+搭边”的方式焊接，钛外胆的侧壁的外壁上设有五角星和横条筋，钛外胆的侧壁的内壁上设有横条筋，上述设置均起到加强的作用，以防止真空吸瘪的问题。本发明工艺简单，不仅容易焊接，而且有利于提高纯钛材料的刚性及强度。CN108420329ACN108420329A权利要求书1/1页1.一种纯钛扁形双真空器皿结构，其包括钛内胆和钛外胆，所述钛内胆套设于所述钛外胆内，钛内胆和钛外胆之间为真空结构，其特征在于：所述器皿结构的形状为横截面为椭圆形和/或腰子形的柱状体。2.根据权利要求1所述的器皿结构，其特征在于：所述钛外胆包括侧壁和底部；所述底部的边缘采用凸起设置，所述凸起支撑所述侧壁的底部内侧，所述凸起的边缘与所述侧壁的底部端面焊接。3.根据权利要求2所述的器皿结构，其特征在于：所述钛内胆的形状设置与所述外胆的形状设置相同。4.根据权利要求2或3所述的器皿结构，其特征在于：所述钛外胆和/或所述钛内胆的底部内侧与所述凸起为过盈配合。5.根据权利要求1-4中任一项所述的器皿结构，其特征在于：所述钛外胆的侧壁的外壁上设有五角星和横条筋，且所述五角星和所述横条筋均呈凸起状；所述钛外胆的侧壁的内壁上设有所述横条筋；所述钛内胆的侧壁的内壁上设有呈梯田形、波浪形和沟槽形的台阶中的至少一种，且所述台阶均呈内凹状。6.根据权利要求1-5中任一项所述的器皿结构，其特征在于：所述五角星和所述横条筋的凸起的高度为0.5～5mm；所述台阶的内凹深度均为0.5～5mm。7.权利要求1-6中任一项所述纯钛扁形双真空器皿结构的制备方法，包括如下步骤：(1)将毛坯料纯钛液压成型分别得到所述钛内胆的侧壁、底部和所述钛内胆的侧壁、底部；(2)将所述钛内胆的底部压装于所述钛内胆的侧壁内，使所述钛内胆的底部凸起边缘与所述钛内胆的侧壁的底部端面贴平，然后对二者结合部采用激光焊接和/或氩弧焊接，即得到所述钛内胆；(3)将所述钛内胆套设于所述钛外胆的侧壁内，采用激光焊接和/或氩弧焊接二者开口处的结合部，然后将所述钛外胆的底部压装于所述钛外胆的侧壁内，使所述钛外胆的底部的凸起边缘与所述钛外胆的侧壁的底部端面贴平，接着对底部焊缝采用激光焊接和/或氩弧焊接，然后抽真空，即得到所述纯钛扁形双层真空器皿。8.根据权利要求7所述的制备方法，其特征在于：步骤(1)中还包括在所述钛外胆的侧壁的外壁上加工所述五角星和所述横条筋，所述钛外胆的侧壁的内壁上加工所述横条筋，以及所述钛内胆的侧壁的外壁上加工所述台阶。9.根据权利要求7或8所述的制备方法，其特征在于：步骤(1)之后还包括如下步骤：1)激光切割，保证所述钛外胆、所述钛内胆修边齐整和尺寸；2)旋压成型，保证所述钛外胆、所述钛内胆在开口处的形状和尺寸；3)超声波清洗，保证所述钛外胆、所述钛内胆清洁度。2CN108420329A说明书1/5页一种纯钛扁形双层真空器皿结构及其制备方法技术领域[0001]本发明涉及一种纯钛扁形双层真空器皿结构及其制备方法。背景技术[0002]近几年的研究表明，铝可以扰乱人体的代谢作用，对人体健康造成缓慢的、长期的危害。同时因铝的导热率大，夏天带开水时，铝质水壶容易引起烫伤；在寒冷冬季的水会被冻在壶中，为了在野外特殊环境下的生存需求，急需一种轻便的、保温的、健康的、便于携带的水壶。而就保温器皿来说，真空保温技术是目前最好的保温手段，市场上不锈钢真空保温杯、壶容量较小，且多以圆形为主，不便于携带，不适用于野外生存使用。此外圆形结构的保温器皿工艺上通常采用对焊方式，这种焊接方式在异型保温器皿上较难实施。而对于异型保温器皿，在内外胆的夹层内形成高真空后，内外表面会形成巨大压力而产生变形接触而
