一种铅锌银复合硫化矿中铅锌银的提取方法.pdf

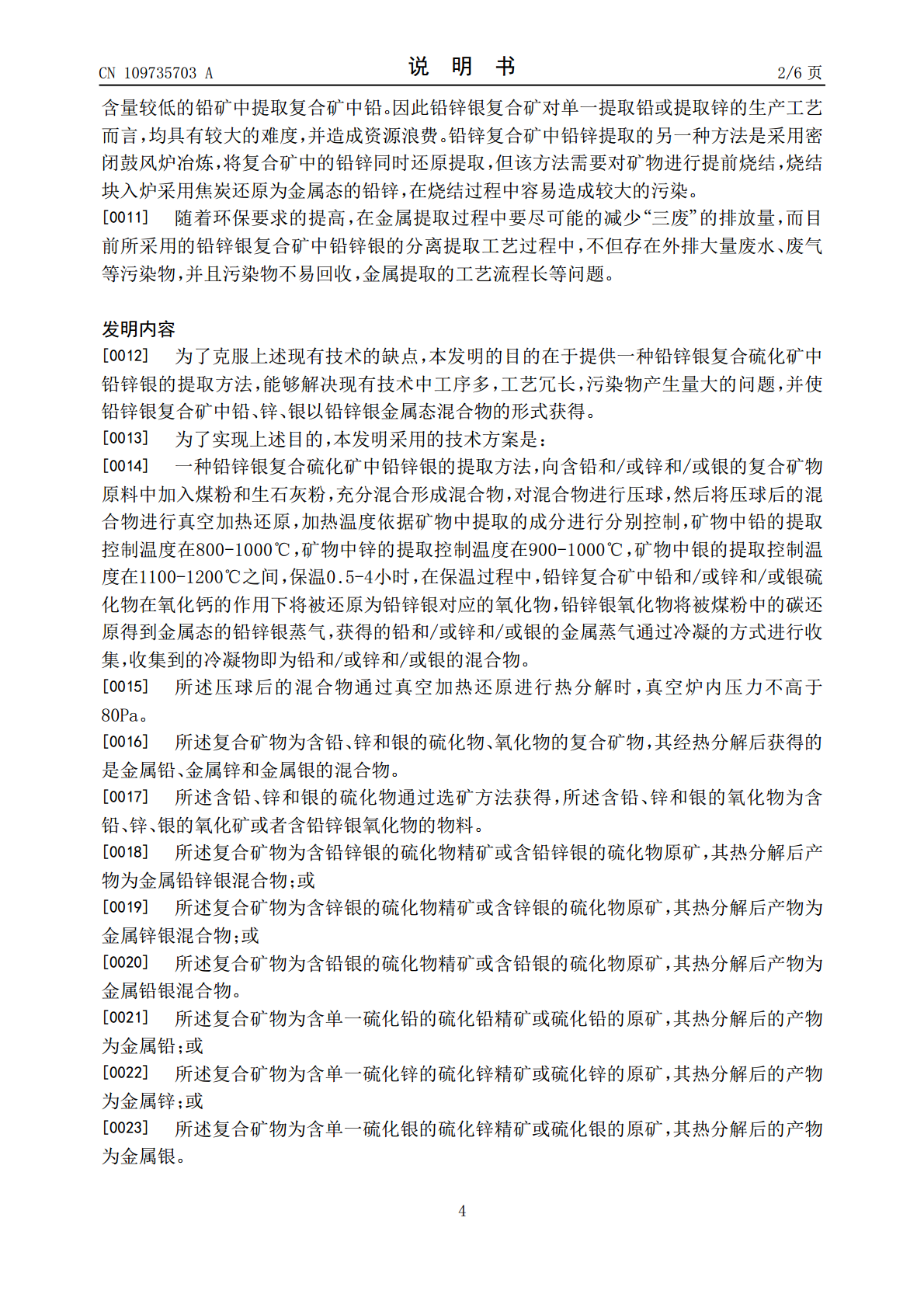

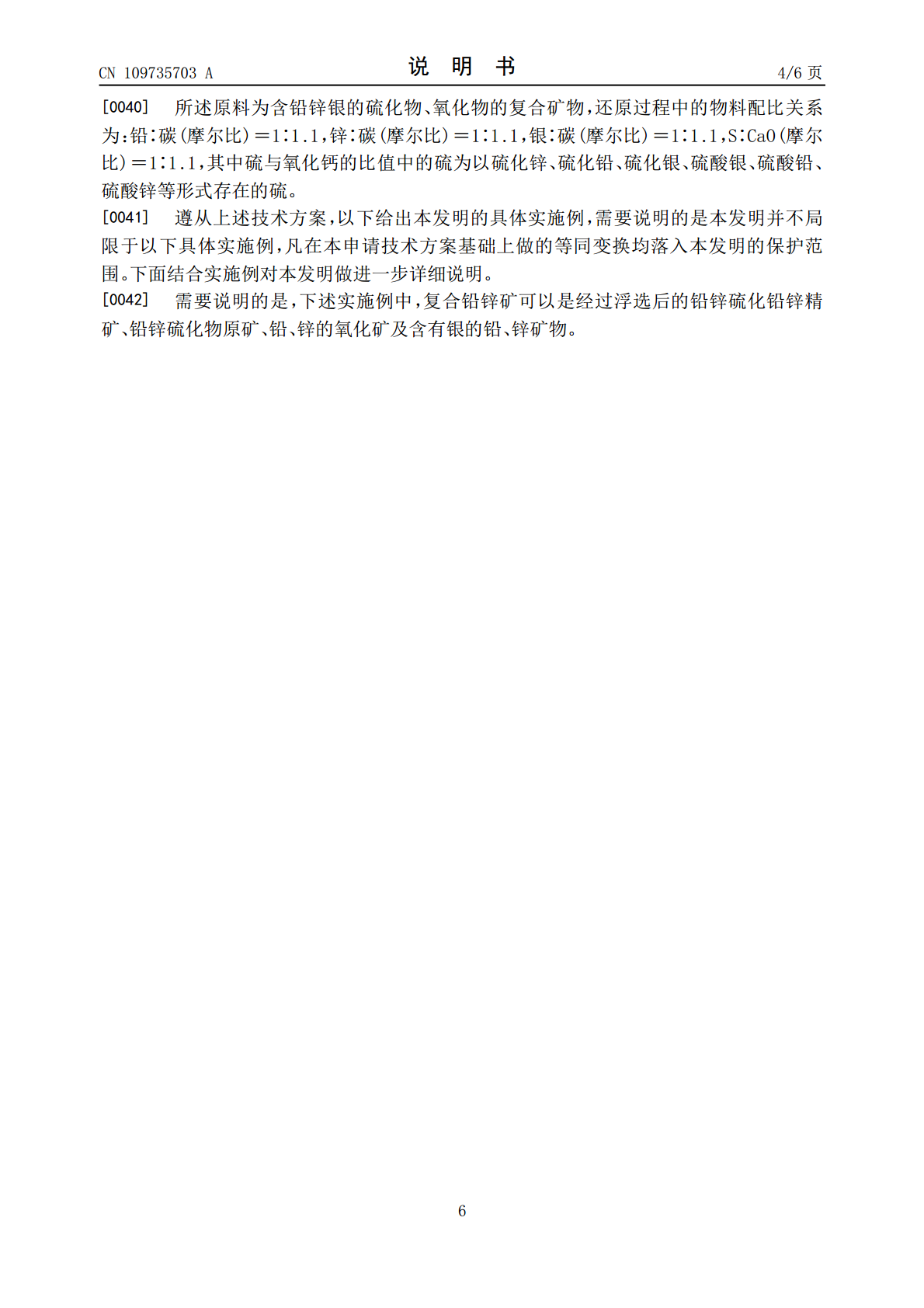

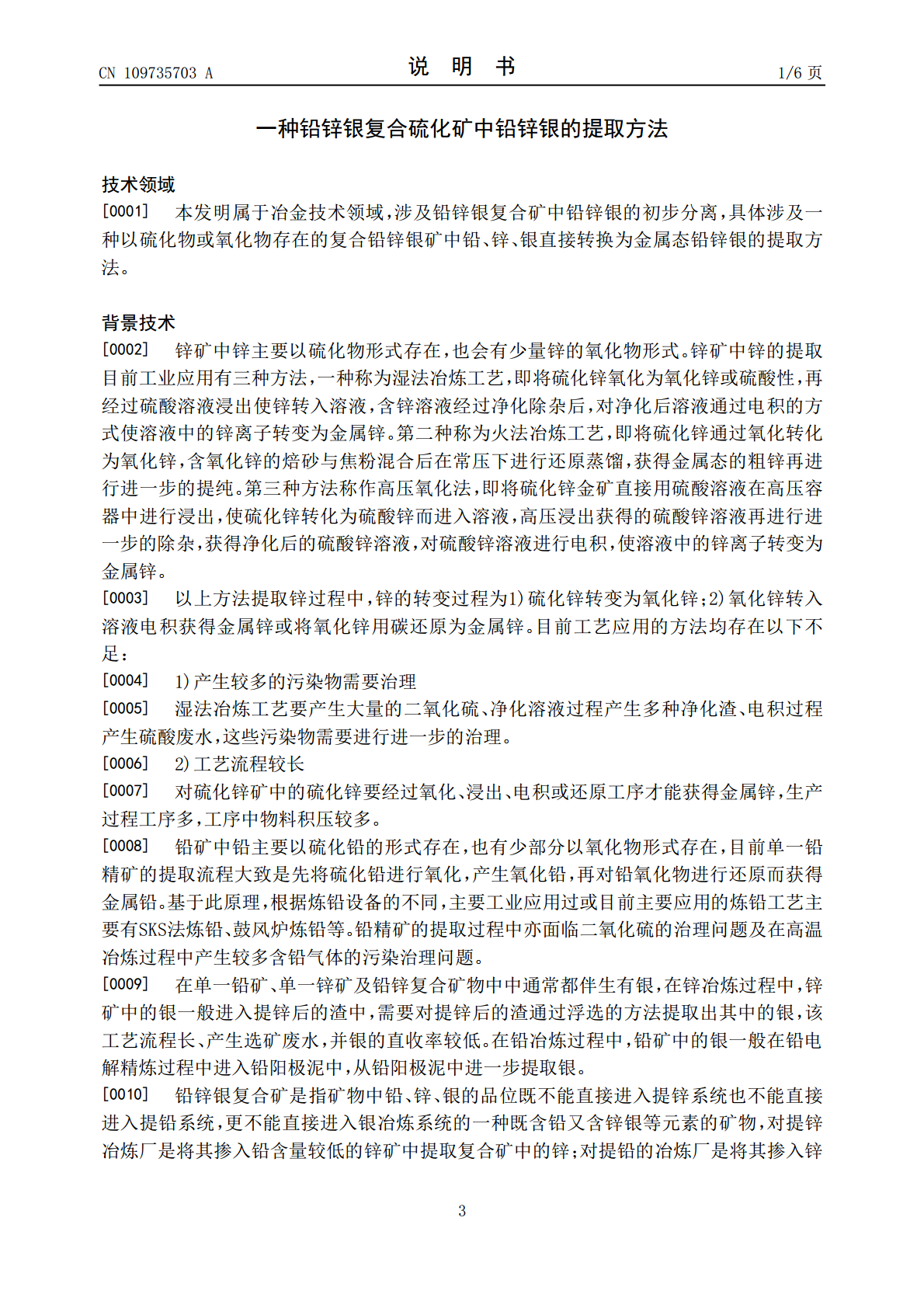

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109735703A(43)申请公布日2019.05.10(21)申请号201811613228.2(22)申请日2018.12.27(71)申请人西安建筑科技大学地址710055陕西省西安市雁塔路13号(72)发明人马红周王耀宁(74)专利代理机构西安智大知识产权代理事务所61215代理人段俊涛(51)Int.Cl.C22B1/24(2006.01)C22B5/10(2006.01)C22B11/02(2006.01)C22B13/02(2006.01)C22B19/04(2006.01)权利要求书1页说明书6页(54)发明名称一种铅锌银复合硫化矿中铅锌银的提取方法(57)摘要一种铅锌银复合硫化矿中铅锌银的提取方法，向含铅和/或锌和/或银的复合矿物原料中加入煤粉和生石灰粉，充分混合形成混合物，对混合物进行压球，然后将压球后的混合物进行真空加热还原，加热温度依据矿物中提取的成分进行分别控制，获得的铅和/或锌和/或银的金属蒸气通过冷凝的方式进行收集，收集到的冷凝物为铅和/或锌和/或银的混合物。本发明操作方便，安全卫生无污染。该方法富集金属态的铅锌具有富集速度快、生产效率高，污染量小。本发明的方法分离矿物中金属，具有流程短，周期短，效率高，资源综合利用率高的特点，可以大大提高金属的分离提取效率。采用本发明的方法可使铅、锌的直收率在98％以上。CN109735703ACN109735703A权利要求书1/1页1.一种铅锌银复合硫化矿中铅锌银的提取方法，其特征在于，向含铅和/或锌和/或银的复合矿物原料中加入煤粉和生石灰粉，充分混合形成混合物，对混合物进行压球，然后将压球后的混合物进行真空加热还原，加热温度依据矿物中提取的成分进行分别控制，矿物中铅的提取控制温度在800-1000℃，矿物中锌的提取控制温度在900-1000℃，矿物中银的提取控制温度在1100-1200℃之间，保温0.5-4小时，获得的铅和/或锌和/或银的金属蒸气通过冷凝的方式进行收集，收集到的冷凝物为铅和/或锌和/或银的混合物。2.根据权利要求1所述铅锌银复合硫化矿中铅锌银的提取方法，其特征在于，所述压球后的混合物通过真空加热还原进行热分解时，真空炉内压力不高于80Pa。3.根据权利要求1所述铅锌银复合硫化矿中铅锌银的提取方法，其特征在于，所述复合矿物为含铅、锌和银的硫化物、氧化物的复合矿物，其经热分解后获得的是金属铅、金属锌和金属银的混合物。4.根据权利要求3所述铅锌银复合硫化矿中铅锌银的提取方法，其特征在于，所述含铅、锌和银的硫化物通过选矿方法获得，所述含铅、锌和银的氧化物为含铅、锌、银的氧化矿或者含铅锌银氧化物的物料。5.根据权利要求1所述铅锌银复合硫化矿中铅锌银的提取方法，其特征在于，所述复合矿物为含铅锌银的硫化物精矿或含铅锌银的硫化物原矿，其热分解后产物为金属铅锌银混合物；或所述复合矿物为含锌银的硫化物精矿或含锌银的硫化物原矿，其热分解后产物为金属锌银混合物；或所述复合矿物为含铅银的硫化物精矿或含铅银的硫化物原矿，其热分解后产物为金属铅银混合物。6.根据权利要求1所述铅锌银复合硫化矿中铅锌银的提取方法，其特征在于，所述复合矿物为含单一硫化铅的硫化铅精矿或硫化铅的原矿，其热分解后的产物为金属铅；或所述复合矿物为含单一硫化锌的硫化锌精矿或硫化锌的原矿，其热分解后的产物为金属锌；或所述复合矿物为含单一硫化银的硫化锌精矿或硫化银的原矿，其热分解后的产物为金属银。7.根据权利要求1所述铅锌银复合硫化矿中铅锌银的提取方法，其特征在于，所述煤粉为原煤粉、焦粉或兰炭粉，所述石灰粉用白云石粉或石灰石粉或氢氧化钙代替。8.根据权利要求1所述铅锌银复合硫化矿中铅锌银的提取方法，其特征在于，所述压球后的混合物在真空还原热分解后的蒸气在热分解炉内进行冷凝收集。9.根据权利要求1所述铅锌银复合硫化矿中铅锌银的提取方法，其特征在于，硫与氧化钙的比值中的硫为以硫化锌、硫化铅、硫化银、硫酸银、硫酸铅、硫酸锌等形式存在的硫。10.根据权利要求1所述铅锌银复合硫化矿中铅锌银的提取方法，其特征在于，以摩尔比计，还原过程中各金属单独需要的配碳量为：铅∶碳＝1∶1.1，锌∶碳＝1∶1.1，银∶碳＝1∶1.1，且硫∶氧化钙＝1∶1.1，复合矿物中加入碳的总量为各单一金属所需碳量的加和。2CN109735703A说明书1/6页一种铅锌银复合硫化矿中铅锌银的提取方法技术领域[0001]本发明属于冶金技术领域，涉及铅锌银复合矿中铅锌银的初步分离，具体涉及一种以硫化物或氧化物存在的复合铅锌银矿中铅、锌、银直接转换为金属态铅锌银的提取方法。背景技术[0002]锌矿中锌主要以硫化物形式存在，也会有少量锌的氧化物形式。锌矿中锌的提取目前工业应
