一种外包钢套加固震损钢筋混凝土框架结构.pdf

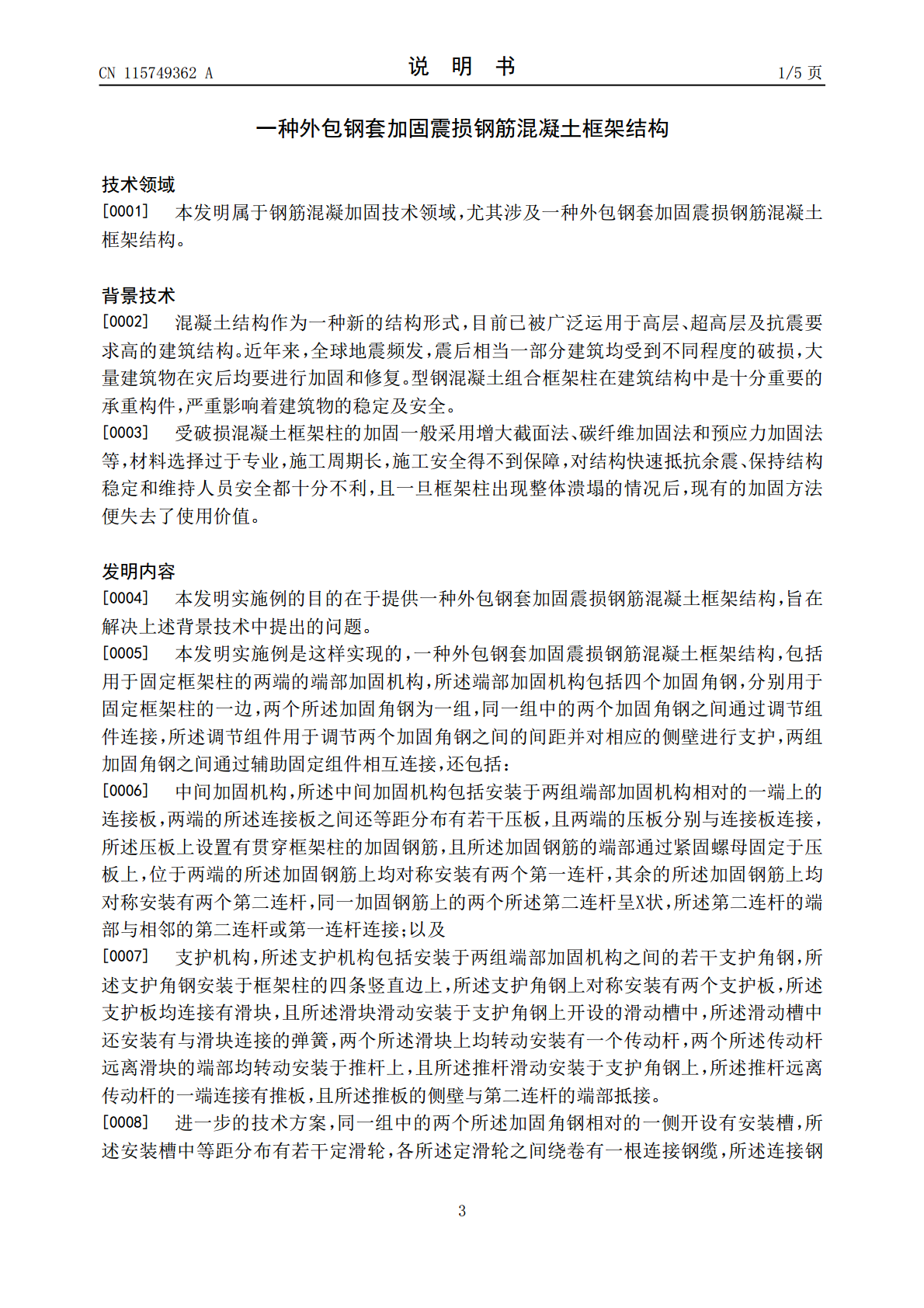

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115749362A(43)申请公布日2023.03.07(21)申请号202211634418.9(22)申请日2022.12.19(71)申请人青海省交通建设管理有限公司地址810000青海省西宁市城中区创业路108号投资服务中心4楼413室申请人重庆大学(72)发明人钟闻华易江涛李小斌黄生勇张金保祁正文(74)专利代理机构北京壹川鸣知识产权代理事务所(特殊普通合伙)11765专利代理师吕生森(51)Int.Cl.E04G23/02(2006.01)E04B1/98(2006.01)E04C5/03(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种外包钢套加固震损钢筋混凝土框架结构(57)摘要本发明适用于钢筋混凝加固技术领域，提供了一种外包钢套加固震损钢筋混凝土框架结构，包括两组端部加固机构，所述端部加固机构包括四个加固角钢，还包括：中间加固机构，所述中间加固机构包括两个连接板，两个所述连接板之间分布有若干压板，所述压板上设置有加固钢筋，位于两端的所述加固钢筋上均对称安装有两个第一连杆，其余的所述加固钢筋上均对称安装有两个第二连杆；以及支护机构，所述支护机构包括若干支护角钢，所述支护角钢上对称安装有两个支护板，支护板上的滑块通过传动杆与推杆连接，所述推杆连接有推板。该装置可实现对框架柱的有效加固，支护效果好，即使框架柱出现损伤，也可使其具备使用功能。CN115749362ACN115749362A权利要求书1/1页1.一种外包钢套加固震损钢筋混凝土框架结构，包括用于固定框架柱的两端的端部加固机构，所述端部加固机构包括四个加固角钢，分别用于固定框架柱的一边，其特征在于，两个所述加固角钢为一组，同一组中的两个加固角钢之间通过调节组件连接，所述调节组件用于调节两个加固角钢之间的间距并对相应的侧壁进行支护，两组加固角钢之间通过辅助固定组件相互连接，还包括：中间加固机构，所述中间加固机构包括安装于两组端部加固机构相对的一端上的连接板，两端的所述连接板之间还等距分布有若干压板，且两端的压板分别与连接板连接，所述压板上设置有贯穿框架柱的加固钢筋，且所述加固钢筋的端部通过紧固螺母固定于压板上，位于两端的所述加固钢筋上均对称安装有两个第一连杆，其余的所述加固钢筋上均对称安装有两个第二连杆，同一加固钢筋上的两个所述第二连杆呈X状，所述第二连杆的端部与相邻的第二连杆或第一连杆连接；以及支护机构，所述支护机构包括安装于两组端部加固机构之间的若干支护角钢，所述支护角钢安装于框架柱的四条竖直边上，所述支护角钢上对称安装有两个支护板，所述支护板均连接有滑块，且所述滑块滑动安装于支护角钢上开设的滑动槽中，所述滑动槽中还安装有与滑块连接的弹簧，两个所述滑块上均转动安装有一个传动杆，两个所述传动杆远离滑块的端部均转动安装于推杆上，且所述推杆滑动安装于支护角钢上，所述推杆远离传动杆的一端连接有推板，且所述推板的侧壁与第二连杆的端部抵接。2.根据权利要求1所述的外包钢套加固震损钢筋混凝土框架结构，其特征在于，同一组中的两个所述加固角钢相对的一侧开设有安装槽，所述安装槽中等距分布有若干定滑轮，各所述定滑轮之间绕卷有一根连接钢缆，所述连接钢缆的一端固定在一个位于端部的定滑轮上，所述连接钢缆的另一端收卷于收卷轮上，且所述收卷轮与一个电机的输出端传动连接。3.根据权利要求1所述的外包钢套加固震损钢筋混凝土框架结构，其特征在于，所述辅助固定组件包括转动安装于同一侧的两个加固角钢中的一个上的转动块，所述转动块上连接有若干伸缩连杆，所述伸缩连杆远离转动块的一端连接有卡合块，与转动块同一侧的另一个所述加固角钢上开设有与卡合块匹配的卡槽。4.根据权利要求3所述的外包钢套加固震损钢筋混凝土框架结构，其特征在于，所述卡合块上设置有若干锁紧螺栓，且所述卡槽中开设有与锁紧螺栓数量相同的螺栓孔。5.根据权利要求1所述的外包钢套加固震损钢筋混凝土框架结构，其特征在于，位于两端的所述支护角钢与连接板之间的间距不大于支护板的竖直高度，相邻的两个所述支护角钢之间的间距不大于两个支护板的竖直高度和。6.根据权利要求1所述的外包钢套加固震损钢筋混凝土框架结构，其特征在于，所述中间加固机构和支护机构均设置有两组，且两组所述中间加固机构和支护机构安装于框架柱相对的两侧上，所述框架柱的一侧上安装有一组中间加固机构和支护机构。7.根据权利要求1所述的外包钢套加固震损钢筋混凝土框架结构，其特征在于，所述支护角钢通过紧固螺栓安装于框架柱上。2CN115749362A说明书1/5页一种外包钢套加固震损钢筋混凝土框架结构技术领域[0001]本发明属于钢筋混凝加固技术领域，尤其涉及一种外包钢套加固震损钢筋混凝土框架结构。背景技术[000
