电热水壶工艺流程图.doc

电热水壶工艺流程图
加工壶盖
编号：

插连接口，打压线片，安装底盖，总装
安装内手柄、指示灯
装耦合器
连接内部线
安装手柄面，壶盖
固定壶胆底盖
检测钢胆、装温控器、水尺

试温控性能

检测

按《不合格品控制程序》执行
不合格

粘贴铭牌，清洁，包装

入库
包装
合格

备注：“”表示关键工序。

编制/日期：审核/日期：
电热水壶作业指导书
编号：-QC-17版本：A/0

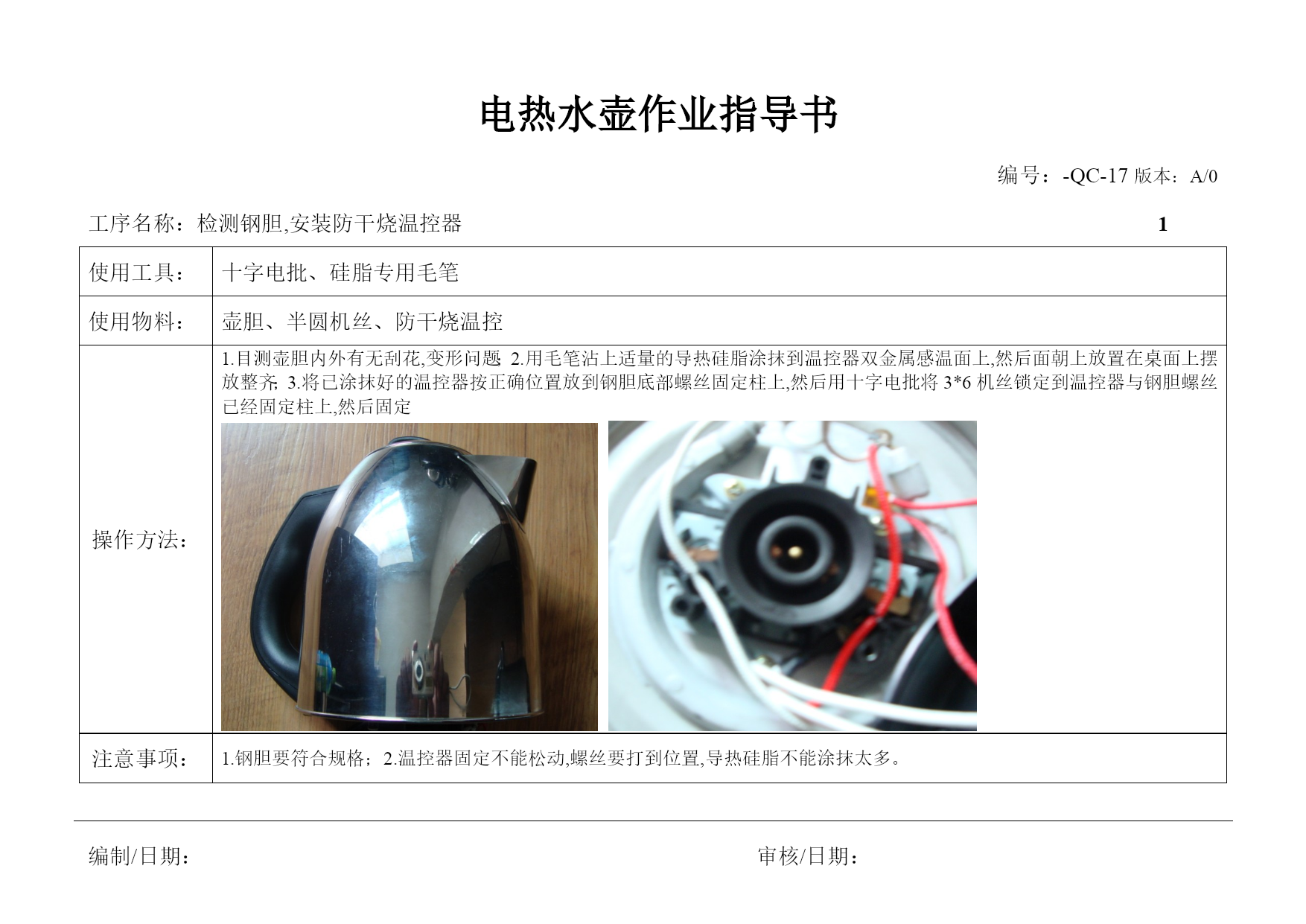

工序名称：检测钢胆,安装防干烧温控器1
使用工具：十字电批、硅脂专用毛笔使用物料：壶胆、半圆机丝、防干烧温控操作方法：目测壶胆内外有无刮花,变形问题；2.用毛笔沾上适量的导热硅脂涂抹到温控器双金属感温面上,然后面朝上放置在桌面上摆放整齐；3.将已涂抹好的温控器按正确位置放到钢胆底部螺丝固定柱上,然后用十字电批将3*6机丝锁定到温控器与钢胆螺丝已经固定柱上,然后固定
注意事项：1.钢胆要符合规格；2.温控器固定不能松动,螺丝要打到位置,导热硅脂不能涂抹太多。
编制/日期：审核/日期：
电热水壶作业指导书
编号：-QC-17版本：A/0

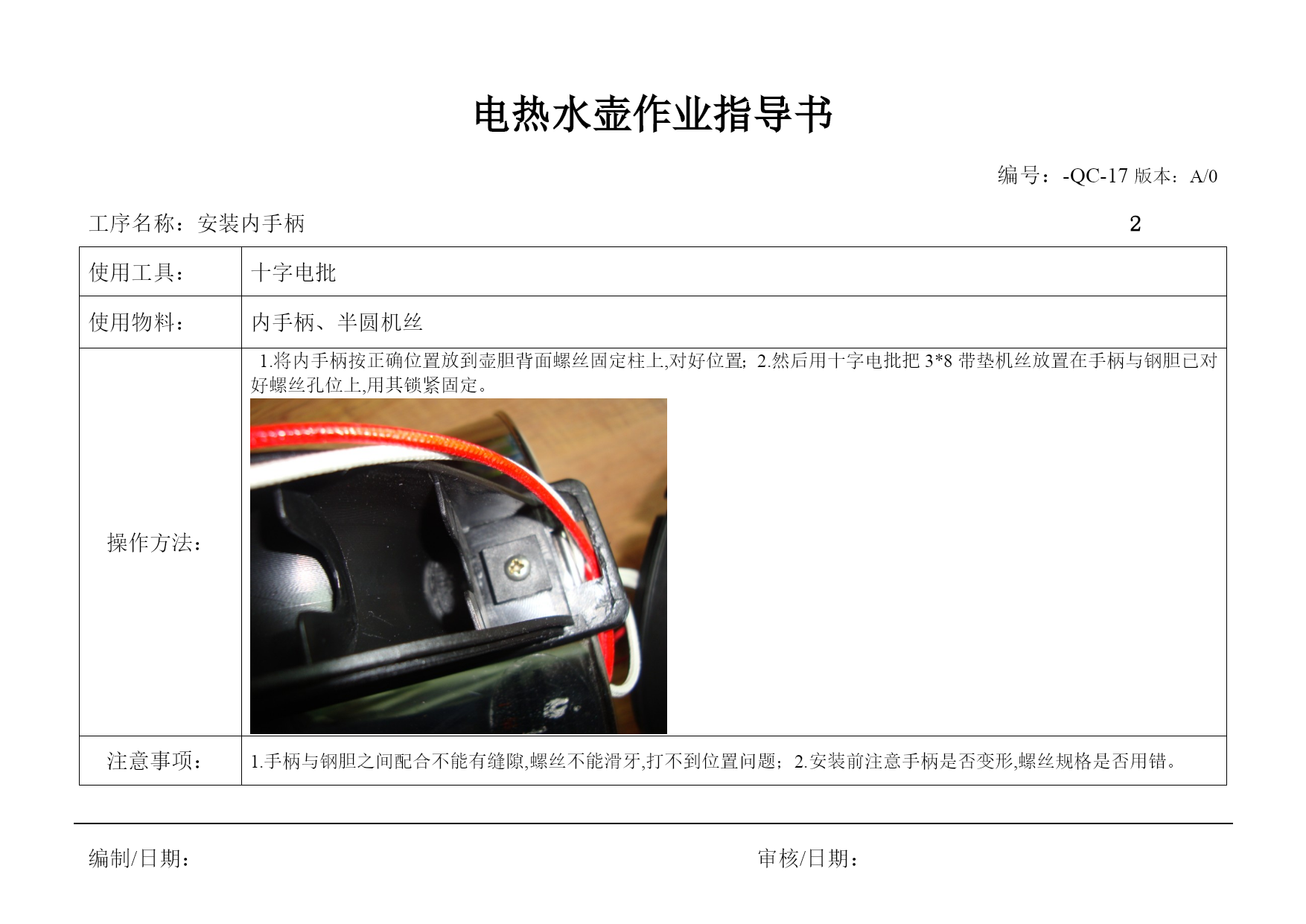

工序名称：安装内手柄2
使用工具：十字电批使用物料：内手柄、半圆机丝操作方法：将内手柄按正确位置放到壶胆背面螺丝固定柱上,对好位置；2.然后用十字电批把3*8带垫机丝放置在手柄与钢胆已对好螺丝孔位上,用其锁紧固定。
注意事项：1.手柄与钢胆之间配合不能有缝隙,螺丝不能滑牙,打不到位置问题；2.安装前注意手柄是否变形,螺丝规格是否用错。
编制/日期：审核/日期：
电热水壶作业指导书
编号：-QC-17版本：A/0
工序名称：连接内部灯线3
使用工具：尖嘴钳1把使用物料：灯线、引线操作方法：先用尖嘴钳把灯线两端查到发热盘两端插片上,灯线另一根短线与温控器N极插片连接,再将2号长线与温控器L极插片连接即可。
注意事项：1.内部连接线的各个端子不能有插错,插断；2.内部灯线排列要顺畅,不能绕在一起；3.灯线规格尺寸市斗符合要求。
编制/日期：审核/日期：
电热水壶作业指导书
编号：-QC-17版本：A/0
工序名称：安装指示灯罩,固定壶胆底盖4
使用工具：十字电批使用物料：指示灯罩、壶胆底盖、半圆自攻操作方法：将灯罩到壶身托侧面灯罩卡位处对准位置,用力压到最佳位置；2.把已经卡好的指示灯罩的底盖放置壶盖底部上方,将指示灯卡到灯罩卡位中心固定；3.再等底盖与壶胆底部扣严并对应螺丝孔位置,放置4*12半元自攻到孔位里面,有是十字电批打紧固定。
注意事项：1.灯罩要安装到位；2.壶胆与底盖配合没有缝隙或≦0.5mm3.螺丝要打到位置不能有滑牙,错位或打不紧问题；4.壶胆底部有无变形；底盖有无变形或刮花。
编制/日期：审核/日期：
电热水壶作业指导书
编号：-QC-17版本：A/0

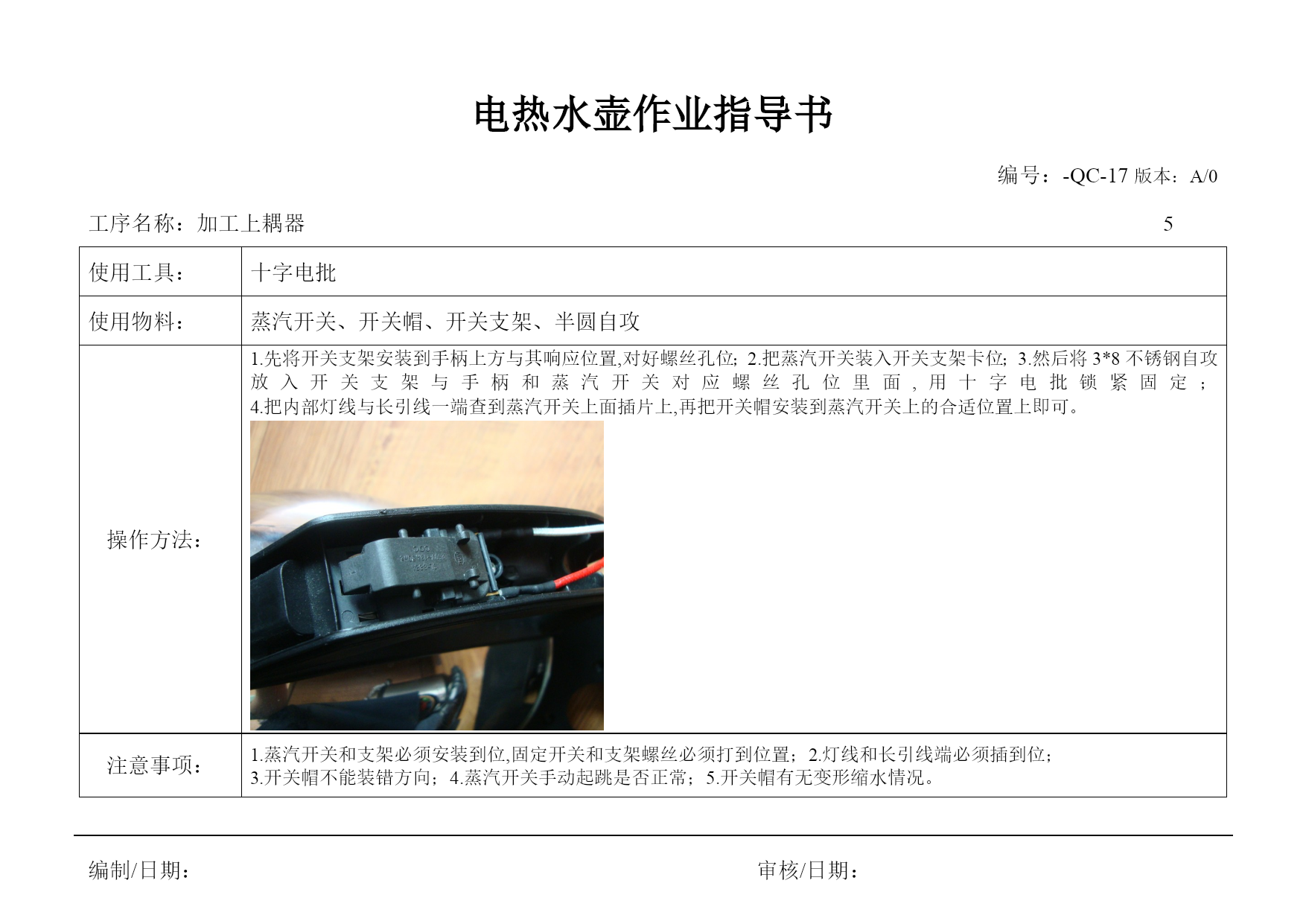

工序名称：加工上耦器5
使用工具：十字电批使用物料：蒸汽开关、开关帽、开关支架、半圆自攻操作方法：先将开关支架安装到手柄上方与其响应位置,对好螺丝孔位；2.把蒸汽开关装入开关支架卡位；3.然后将3*8不锈钢自攻放入开关支架与手柄和蒸汽开关对应螺丝孔位里面,用十字电批锁紧固定；4.把内部灯线与长引线一端查到蒸汽开关上面插片上,再把开关帽安装到蒸汽开关上的合适位置上即可。
注意事项：1.蒸汽开关和支架必须安装到位,固定开关和支架螺丝必须打到位置；2.灯线和长引线端必须插到位；
3.开关帽不能装错方向；4.蒸汽开关手动起跳是否正常；5.开关帽有无变形缩水情况。
编制/日期：审核/日期：
电热水壶作业指导书
编号：-QC-17版本：A/0
工序名称：安装手柄面，加工壶盖6
使用工具：十字电批使用物料：手柄面、半圆自攻、沉头自攻、壶盖面、壶盖底、壶盖扣手、弹簧操作方法：将手柄面与内手柄前段对应内病装到位,对好卡位用力压入。2.将弹簧转到壶盖扣手弹簧柱子固定；3.再将壶盖扣手安装到壶盖底板上使可以滑动；4.把壶盖面与前道加工壶盖底组一起。
注意事项：1.手柄面与手柄配合后之间不能有错位,缝隙,刮手问题,开关灵活；2.螺丝有无打紧塑料件,滑牙,松动；3.手柄之间配合有没有错位,缝隙,刮花。
编制/日期：审核/日期：
电热水壶作业指导书
编号：-QC-17
工序名称：插连接口7
使用工具：尖嘴钳使用物料：连接线、电源线操作方法：将电源线的L、N、E（地线）接线端子按下连接器上L、N、E对应插片（黄/绿接地线，棕色接L极，蓝色接N极）,插上相同位置即可。
注意事项：1.先插地线端子,在插两线端子后插火线端子；2.端子插口是否过大,有无扎破现象。
编制/日期：审核/日期：
电热水壶作业指导书
编号：-QC-17
工序名称：打压线片8
使用工具：十字电批使用物料：压线片、底座面、底座盖、电线、半圆自攻操作方法：1.将连接器放入底座连接器卡位处
