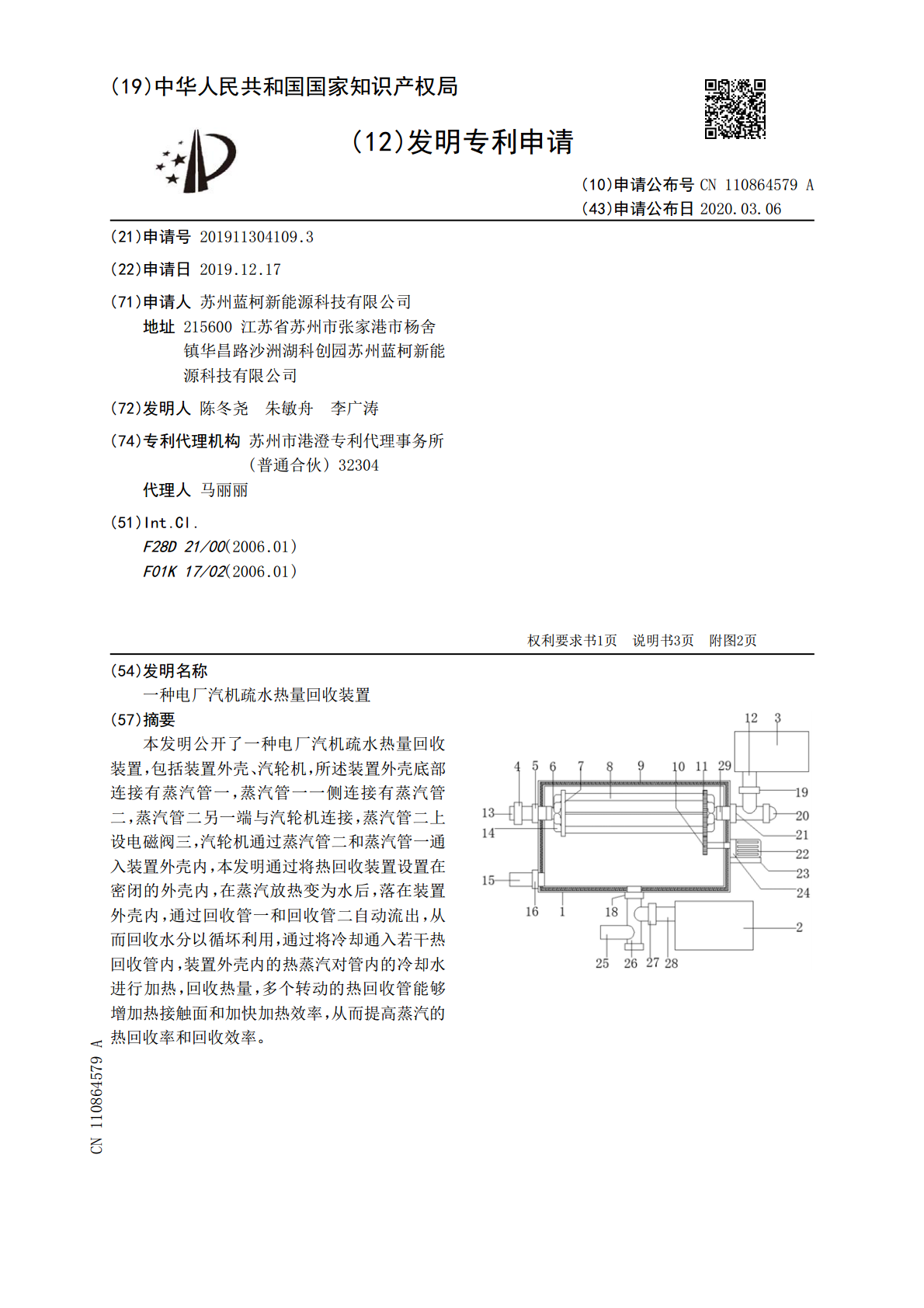

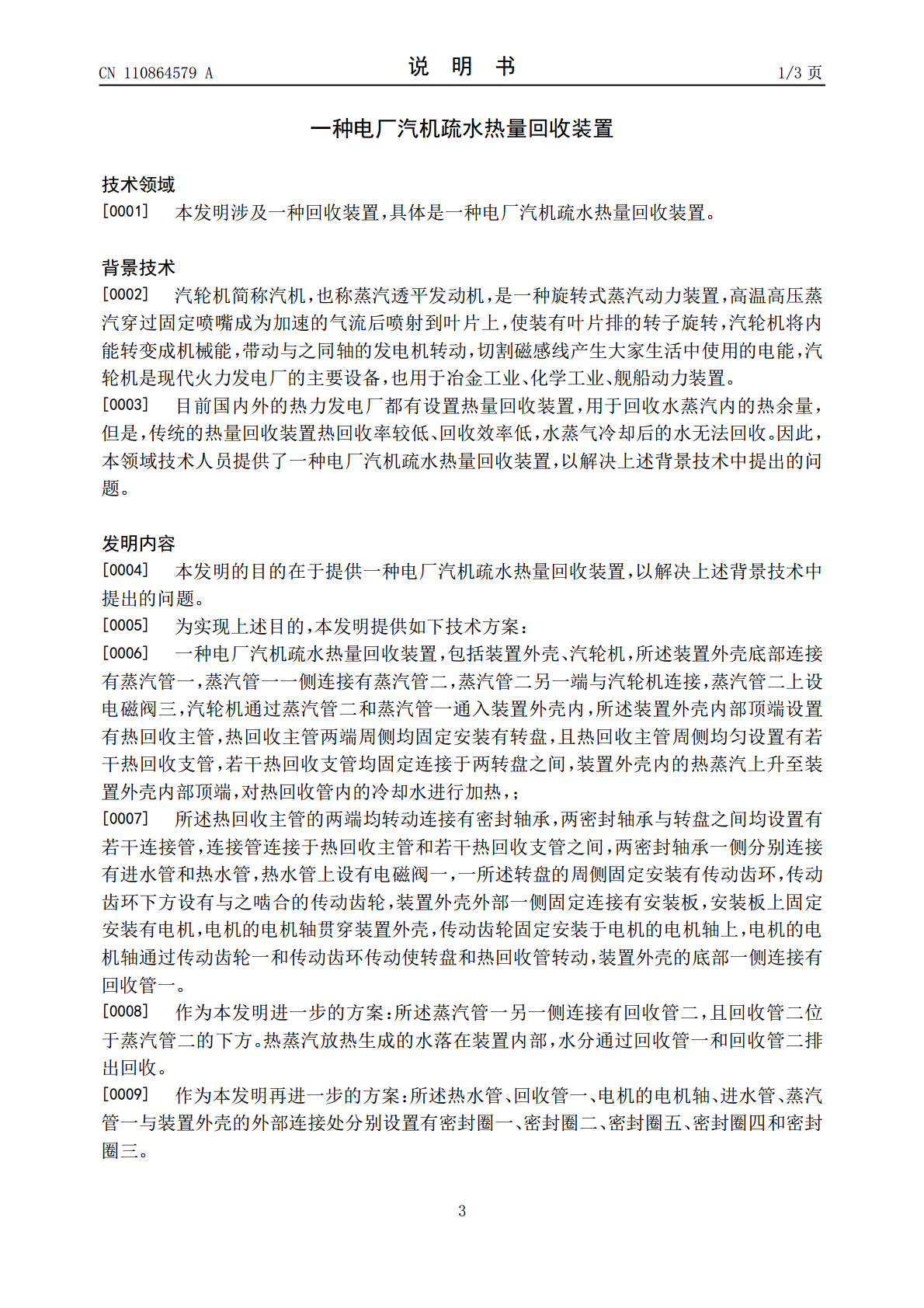

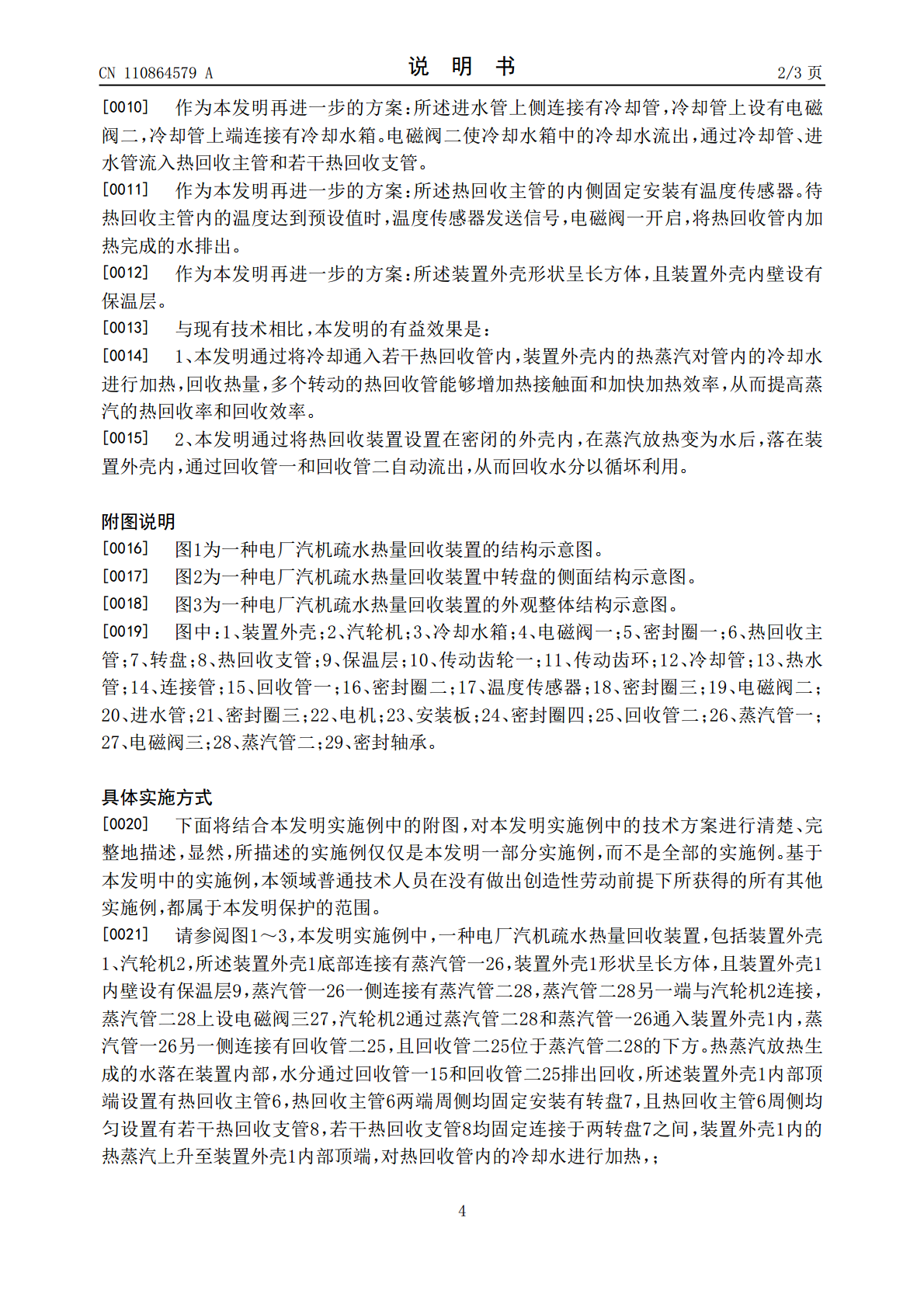

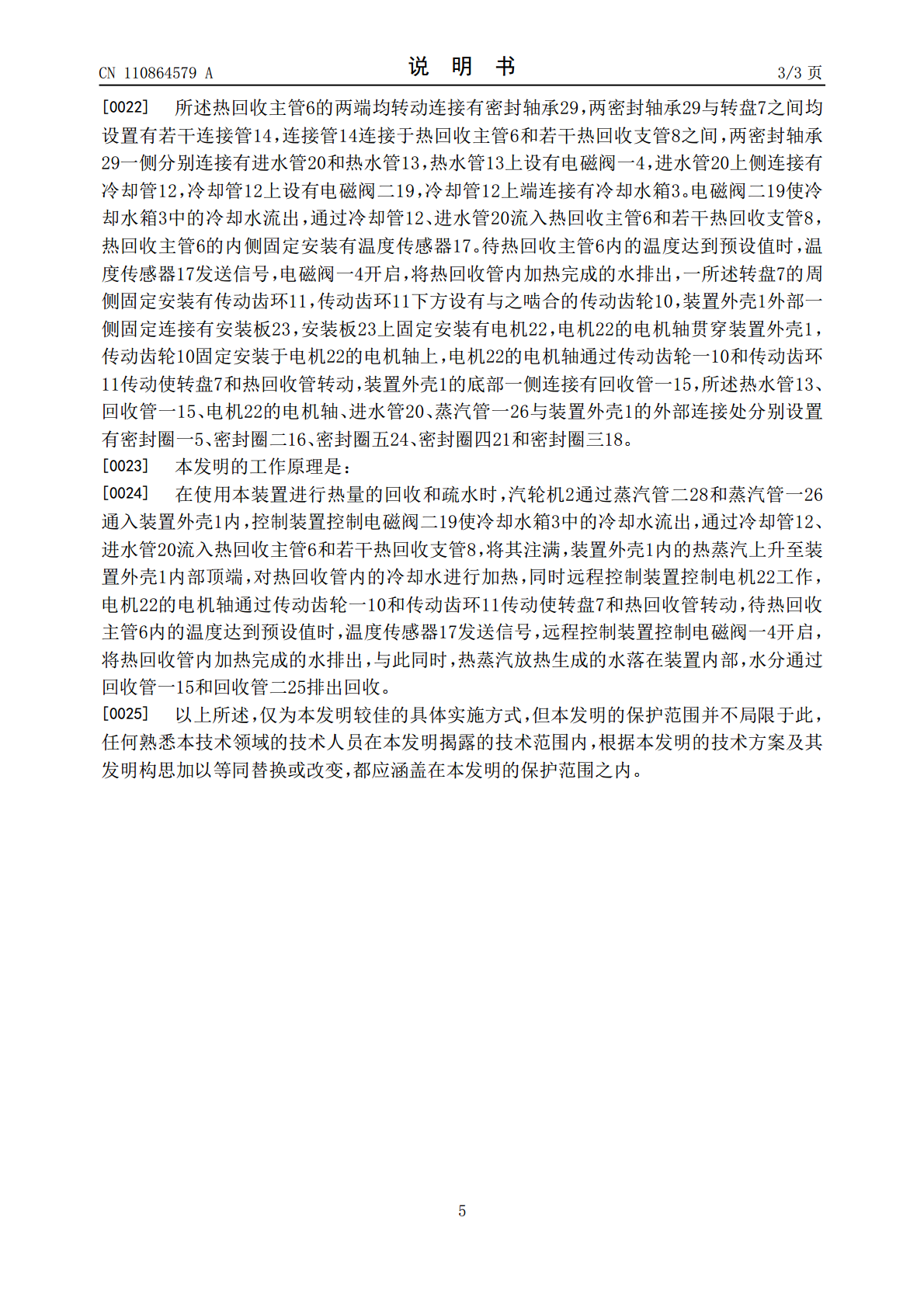

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110864579A(43)申请公布日2020.03.06(21)申请号201911304109.3(22)申请日2019.12.17(71)申请人苏州蓝柯新能源科技有限公司地址215600江苏省苏州市张家港市杨舍镇华昌路沙洲湖科创园苏州蓝柯新能源科技有限公司(72)发明人陈冬尧朱敏舟李广涛(74)专利代理机构苏州市港澄专利代理事务所(普通合伙)32304代理人马丽丽(51)Int.Cl.F28D21/00(2006.01)F01K17/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种电厂汽机疏水热量回收装置(57)摘要本发明公开了一种电厂汽机疏水热量回收装置，包括装置外壳、汽轮机，所述装置外壳底部连接有蒸汽管一，蒸汽管一一侧连接有蒸汽管二，蒸汽管二另一端与汽轮机连接，蒸汽管二上设电磁阀三，汽轮机通过蒸汽管二和蒸汽管一通入装置外壳内，本发明通过将热回收装置设置在密闭的外壳内，在蒸汽放热变为水后，落在装置外壳内，通过回收管一和回收管二自动流出，从而回收水分以循坏利用，通过将冷却通入若干热回收管内，装置外壳内的热蒸汽对管内的冷却水进行加热，回收热量，多个转动的热回收管能够增加热接触面和加快加热效率，从而提高蒸汽的热回收率和回收效率。CN110864579ACN110864579A权利要求书1/1页1.一种电厂汽机疏水热量回收装置，包括装置外壳(1)、汽轮机(2)，其特征在于，所述装置外壳(1)底部连接有蒸汽管一(26)，蒸汽管一(26)一侧连接有蒸汽管二(28)，蒸汽管二(28)另一端与汽轮机(2)连接，蒸汽管二(28)上设电磁阀三(27)，所述装置外壳(1)内部顶端设置有热回收主管(6)，热回收主管(6)两端周侧均固定安装有转盘(7)，且热回收主管(6)周侧均匀设置有若干热回收支管(8)，若干热回收支管(8)均固定连接于两转盘(7)之间；所述热回收主管(6)的两端均转动连接有密封轴承(29)，两密封轴承(29)与转盘(7)之间均设置有若干连接管(14)，连接管(14)连接于热回收主管(6)和若干热回收支管(8)之间，两密封轴承(29)一侧分别连接有进水管(20)和热水管(13)，热水管(13)上设有电磁阀一(4)，一所述转盘(7)的周侧固定安装有传动齿环(11)，传动齿环(11)下方设有与之啮合的传动齿轮(10)，装置外壳(1)外部一侧固定连接有安装板(23)，安装板(23)上固定安装有电机(22)，电机(22)的电机轴贯穿装置外壳(1)，传动齿轮(10)固定安装于电机(22)的电机轴上，装置外壳(1)的底部一侧连接有回收管一(15)。2.根据权利要求1所述的一种电厂汽机疏水热量回收装置，其特征在于，所述蒸汽管一(26)另一侧连接有回收管二(25)，且回收管二(25)位于蒸汽管二(28)的下方。3.根据权利要求1所述的一种电厂汽机疏水热量回收装置，其特征在于，所述热水管(13)、回收管一(15)、电机(22)的电机轴、进水管(20)、蒸汽管一(26)与装置外壳(1)的外部连接处分别设置有密封圈一(5)、密封圈二(16)、密封圈五(24)、密封圈四(21)和密封圈三(18)。4.根据权利要求1所述的一种电厂汽机疏水热量回收装置，其特征在于，所述进水管(20)上侧连接有冷却管(12)，冷却管(12)上设有电磁阀二(19)，冷却管(12)上端连接有冷却水箱(3)。5.根据权利要求1所述的一种电厂汽机疏水热量回收装置，其特征在于，所述热回收主管(6)的内侧固定安装有温度传感器(17)。6.根据权利要求1所述的一种电厂汽机疏水热量回收装置，其特征在于，所述装置外壳(1)形状呈长方体，且装置外壳(1)内壁设有保温层(9)。2CN110864579A说明书1/3页一种电厂汽机疏水热量回收装置技术领域[0001]本发明涉及一种回收装置，具体是一种电厂汽机疏水热量回收装置。背景技术[0002]汽轮机简称汽机，也称蒸汽透平发动机，是一种旋转式蒸汽动力装置，高温高压蒸汽穿过固定喷嘴成为加速的气流后喷射到叶片上，使装有叶片排的转子旋转，汽轮机将内能转变成机械能，带动与之同轴的发电机转动，切割磁感线产生大家生活中使用的电能，汽轮机是现代火力发电厂的主要设备，也用于冶金工业、化学工业、舰船动力装置。[0003]目前国内外的热力发电厂都有设置热量回收装置，用于回收水蒸汽内的热余量，但是，传统的热量回收装置热回收率较低、回收效率低，水蒸气冷却后的水无法回收。因此，本领域技术人员提供了一种电厂汽机疏水热量回收装置，以解决上述背景技术中提出的问题。发明内容[0004]本发明的目的在于提供一种电厂汽机疏水热量回收装置，以解决上述背景技术中提出的问题。[0005]为
