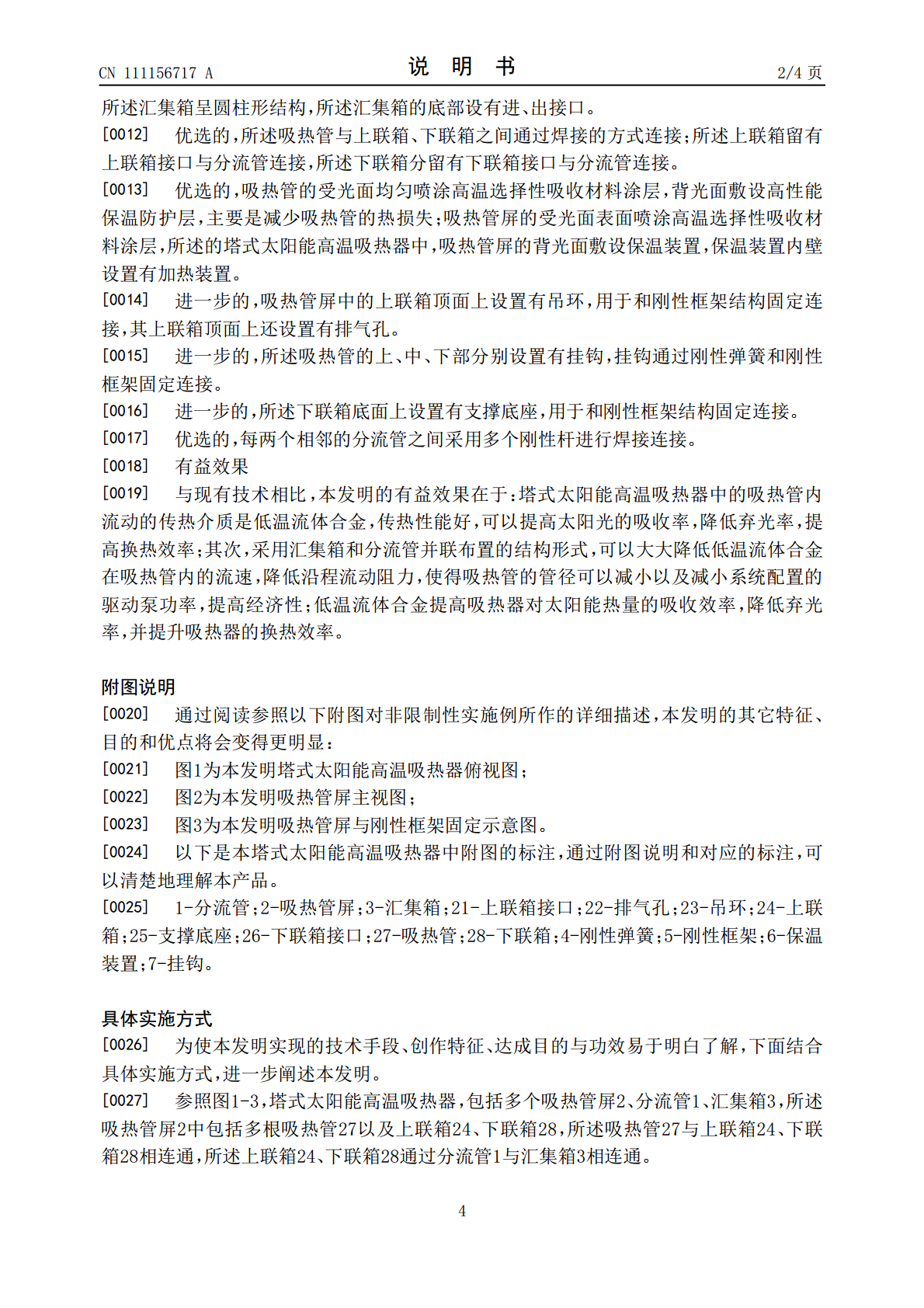

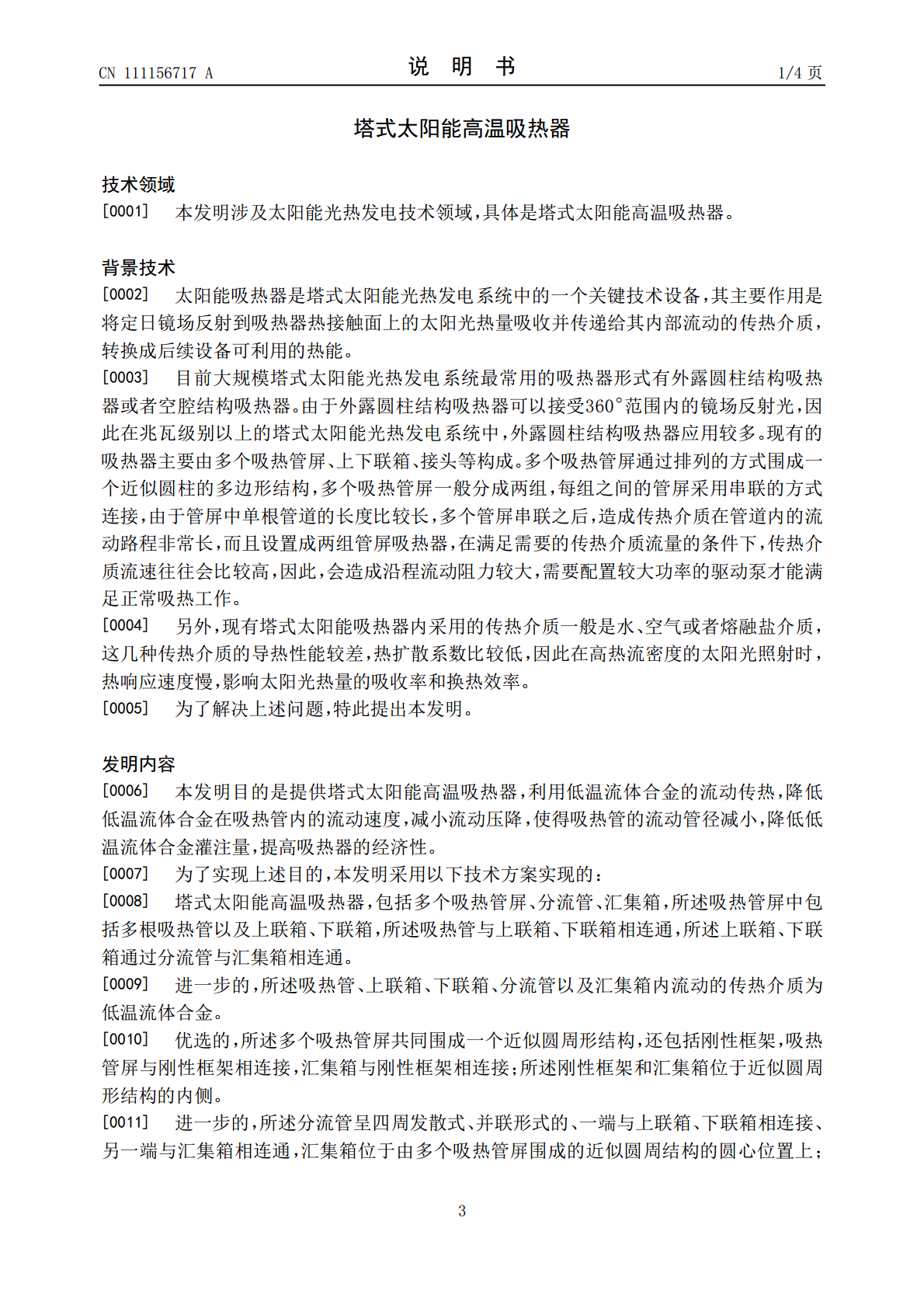

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111156717A(43)申请公布日2020.05.15(21)申请号202010070217.5(22)申请日2020.01.21(71)申请人孙厚才地址102300北京市门头沟区石龙西路58号永定镇政府办公楼YD285(72)发明人孙厚才(74)专利代理机构北京天作专利代理事务所(特殊普通合伙)11727代理人王影(51)Int.Cl.F24S10/70(2018.01)F24S70/225(2018.01)F24S80/30(2018.01)F24S80/60(2018.01)F24S25/20(2018.01)权利要求书1页说明书4页附图3页(54)发明名称塔式太阳能高温吸热器(57)摘要本发明公开了塔式太阳能高温吸热器，包括多个吸热管屏、分流管、汇集箱，所述吸热管屏中包括多根吸热管以及上联箱、下联箱，所述吸热管与上联箱、下联箱相连通，所述上联箱、下联箱通过分流管与汇集箱相连通；所述吸热管、上联箱、下联箱、分流管以及汇集箱内流动的传热介质为低温流体合金；所述多个吸热管屏共同围成一个近似圆周形结构，还包括刚性框架，吸热管屏与刚性框架相连接，汇集箱与刚性框架相连接。塔式太阳能高温吸热器中流动的传热介质是低温流体合金，传热性能好，可以提高太阳光的吸收率，降低弃光率，提高换热效率；采用汇集箱和分流管并联布置的结构形式，可以降低低温流体合金在吸热管内的流速。CN111156717ACN111156717A权利要求书1/1页1.塔式太阳能高温吸热器，其特征在于：包括多个吸热管屏(2)、分流管(1)、汇集箱(3)，所述吸热管屏(2)中包括多根吸热管(27)以及上联箱(24)、下联箱(28)，所述吸热管(27)与上联箱(24)、下联箱(28)相连通，所述上联箱(24)、下联箱(28)通过分流管(1)与汇集箱(3)相连通。2.根据权利要求1所述塔式太阳能高温吸热器，其特征在于：所述吸热管(27)、上联箱(24)、下联箱(28)、分流管(1)以及汇集箱(3)内流动的传热介质为液态金属。3.根据权利要求1所述塔式太阳能高温吸热器，其特征在于：所述多个吸热管屏(2)共同围成一个近似圆周形结构，还包括刚性框架(5)，吸热管屏(2)与刚性框架(5)相连接，汇集箱(3)与刚性框架(5)相连接；所述刚性框架(5)和汇集箱(3)位于近似圆周形结构的内侧。4.根据权利要求3所述塔式太阳能高温吸热器，其特征在于：所述分流管(1)呈四周发散式、并联形式的、一端与上联箱(24)、下联箱(28)相连接、另一端与汇集箱(3)相连通，汇集箱(3)位于由多个吸热管屏(2)围成的近似圆周结构的圆心位置上；所述汇集箱(3)呈圆柱形结构，所述汇集箱(3)的底部设有进、出接口。5.根据权利要求1所述塔式太阳能高温吸热器，其特征在于：所述吸热管(27)与上联箱(24)、下联箱(28)之间通过焊接的方式连接；所述上联箱(24)留有上联箱接口(21)与分流管(1)连接，所述下联箱(28)分留有下联箱接口(26)与分流管(1)连接。6.根据权利要求1所述塔式太阳能高温吸热器，其特征在于：吸热管(27)的受光面均匀喷涂高温选择性吸收材料涂层，背光面敷设高性能保温防护层；吸热管屏(2)的受光面表面喷涂高温选择性吸收材料涂层，所述的塔式太阳能高温吸热器中，吸热管屏(2)的背光面敷设保温装置(6)，保温装置(6)内壁设置有加热装置。7.根据权利要求1所述塔式太阳能高温吸热器，其特征在于：吸热管屏(2)中的上联箱(24)顶面上设置有吊环(23)，所述吊环(23)通过刚性弹簧(4)和刚性框架(5)固定连接，其上联箱(24)顶面上还设置有排气孔(22)。8.根据权利要求1所述塔式太阳能高温吸热器，其特征在于：所述吸热管(27)的上、中、下部分别设置有挂钩(7)，挂钩(7)通过刚性弹簧和刚性框架(5)固定连接。9.根据权利要求2所述塔式太阳能高温吸热器，其特征在于：所述下联箱(28)底面上设置有支撑底座(25)，用于和刚性框架(5)结构固定连接。10.根据权利要求2所述塔式太阳能高温吸热器，其特征在于：每两个相邻的分流管(1)之间采用多个刚性杆进行焊接连接。2CN111156717A说明书1/4页塔式太阳能高温吸热器技术领域[0001]本发明涉及太阳能光热发电技术领域，具体是塔式太阳能高温吸热器。背景技术[0002]太阳能吸热器是塔式太阳能光热发电系统中的一个关键技术设备，其主要作用是将定日镜场反射到吸热器热接触面上的太阳光热量吸收并传递给其内部流动的传热介质，转换成后续设备可利用的热能。[0003]目前大规模塔式太阳能光热发电系统最常用的吸热器形式有外露圆柱结构吸热器或者空腔结构吸热器。由于外露圆柱结构吸热器可以接受3
