一种具有分离回收废油功能的工业油烟净化器.pdf

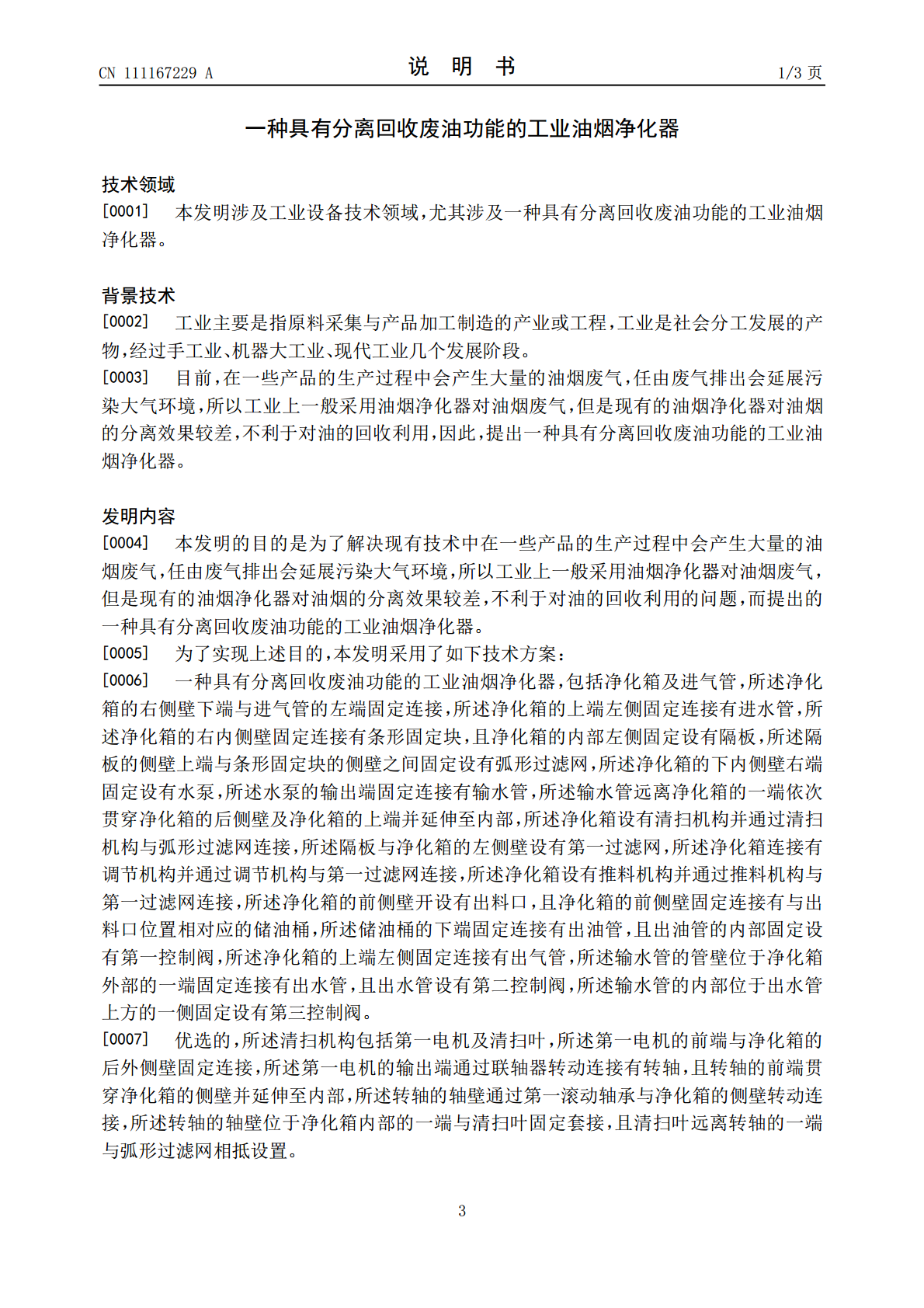

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111167229A(43)申请公布日2020.05.19(21)申请号202010114604.4(22)申请日2020.02.24(71)申请人重庆洁信环保科技有限公司地址405400重庆市开州区文峰街道文成社区开州大道(东)一段75号2-25(72)发明人王帅(74)专利代理机构重庆信航知识产权代理有限公司50218代理人孙章虎(51)Int.Cl.B01D46/10(2006.01)B01D46/00(2006.01)B01D17/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种具有分离回收废油功能的工业油烟净化器(57)摘要本发明涉及工业设备技术领域，且公开了一种具有分离回收废油功能的工业油烟净化器，包括净化箱及进气管，净化箱的右侧壁下端与进气管的左端固定连接，净化箱的上端左侧固定连接有进水管，净化箱的右内侧壁固定连接有条形固定块，且净化箱的内部左侧固定设有隔板，隔板的侧壁上端与条形固定块的侧壁之间固定设有弧形过滤网，净化箱的下内侧壁右端固定设有水泵，水泵的输出端固定连接有输水管，输水管远离净化箱的一端依次贯穿净化箱的后侧壁及净化箱的上端并延伸至内部。本发明对工业油烟废气的过滤效率高，且对油的回收再利用率高，同时对水资源的回收率较高，减少了水资源的浪费。CN111167229ACN111167229A权利要求书1/1页1.一种具有分离回收废油功能的工业油烟净化器，包括净化箱及进气管，其特征在于，所述净化箱的右侧壁下端与进气管的左端固定连接，所述净化箱的上端左侧固定连接有进水管，所述净化箱的右内侧壁固定连接有条形固定块，且净化箱的内部左侧固定设有隔板，所述隔板的侧壁上端与条形固定块的侧壁之间固定设有弧形过滤网，所述净化箱的下内侧壁右端固定设有水泵，所述水泵的输出端固定连接有输水管，所述输水管远离净化箱的一端依次贯穿净化箱的后侧壁及净化箱的上端并延伸至内部，所述净化箱设有清扫机构并通过清扫机构与弧形过滤网连接，所述隔板与净化箱的左侧壁设有第一过滤网，所述净化箱连接有调节机构并通过调节机构与第一过滤网连接，所述净化箱设有推料机构并通过推料机构与第一过滤网连接，所述净化箱的前侧壁开设有出料口，且净化箱的前侧壁固定连接有与出料口位置相对应的储油桶，所述储油桶的下端固定连接有出油管，且出油管的内部固定设有第一控制阀，所述净化箱的上端左侧固定连接有出气管，所述输水管的管壁位于净化箱外部的一端固定连接有出水管，且出水管设有第二控制阀，所述输水管的内部位于出水管上方的一侧固定设有第三控制阀。2.根据权利要求所述的一种具有分离回收废油功能的工业油烟净化器，其特征在于，所述清扫机构包括第一电机及清扫叶，所述第一电机的前端与净化箱的后外侧壁固定连接，所述第一电机的输出端通过联轴器转动连接有转轴，且转轴的前端贯穿净化箱的侧壁并延伸至内部，所述转轴的轴壁通过第一滚动轴承与净化箱的侧壁转动连接，所述转轴的轴壁位于净化箱内部的一端与清扫叶固定套接，且清扫叶远离转轴的一端与弧形过滤网相抵设置。3.根据权利要求所述的一种具有分离回收废油功能的工业油烟净化器，其特征在于，所述推料机构包括第二电机、推料板及螺纹杆，所述第二电机的前端与净化箱的后外侧壁固定连接，且第二电机的输出端通过第二联轴器与螺纹杆的杆壁转动连接，所述螺纹杆的前端贯穿净化箱的侧壁并延伸至内部，且螺纹杆的杆壁通过第二滚动轴承与净化箱的侧壁转动连接，所述推料板的侧壁与螺纹杆的杆壁位于净化箱内部的一端螺纹连接。4.根据权利要求所述的一种具有分离回收废油功能的工业油烟净化器，其特征在于，所述调节机构包括电动推杆及活动杆，所述活动杆的右端与第一过滤网的左端固定连接，所述净化箱的左内侧壁开设有与活动杆相匹配的条形滑槽，所述净化箱的左侧壁内部开设有腔体，且电动推杆位于腔体的内部固定设置，所述电动推杆的输出端杆壁与腔体的下侧壁滑动连接并延伸至条形滑槽内部，所述电动推杆的输出端与活动杆的杆壁固定连接。5.根据权利要求所述的一种具有分离回收废油功能的工业油烟净化器，其特征在于，所述净化箱的下端四角处均固定连接有万向轮。6.根据权利要求所述的一种具有分离回收废油功能的工业油烟净化器，其特征在于，所述出料口为倾斜设置。2CN111167229A说明书1/3页一种具有分离回收废油功能的工业油烟净化器技术领域[0001]本发明涉及工业设备技术领域，尤其涉及一种具有分离回收废油功能的工业油烟净化器。背景技术[0002]工业主要是指原料采集与产品加工制造的产业或工程，工业是社会分工发展的产物，经过手工业、机器大工业、现代工业几个发展阶段。[0003]目前，在一些产品的生产过程中会产生大量的油烟废气，任由废气排出会延展污
