一种抗堵控水筛管.pdf

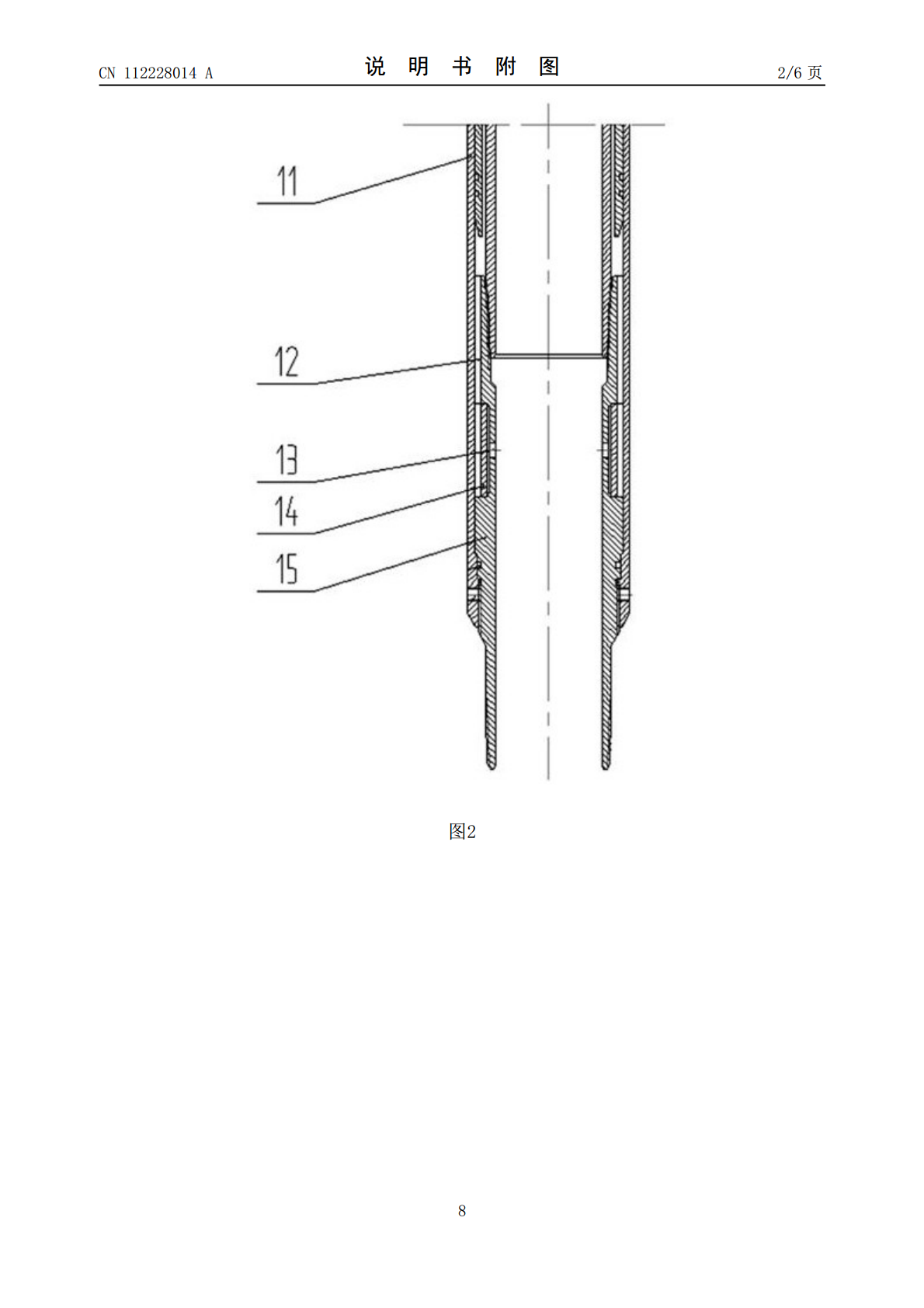

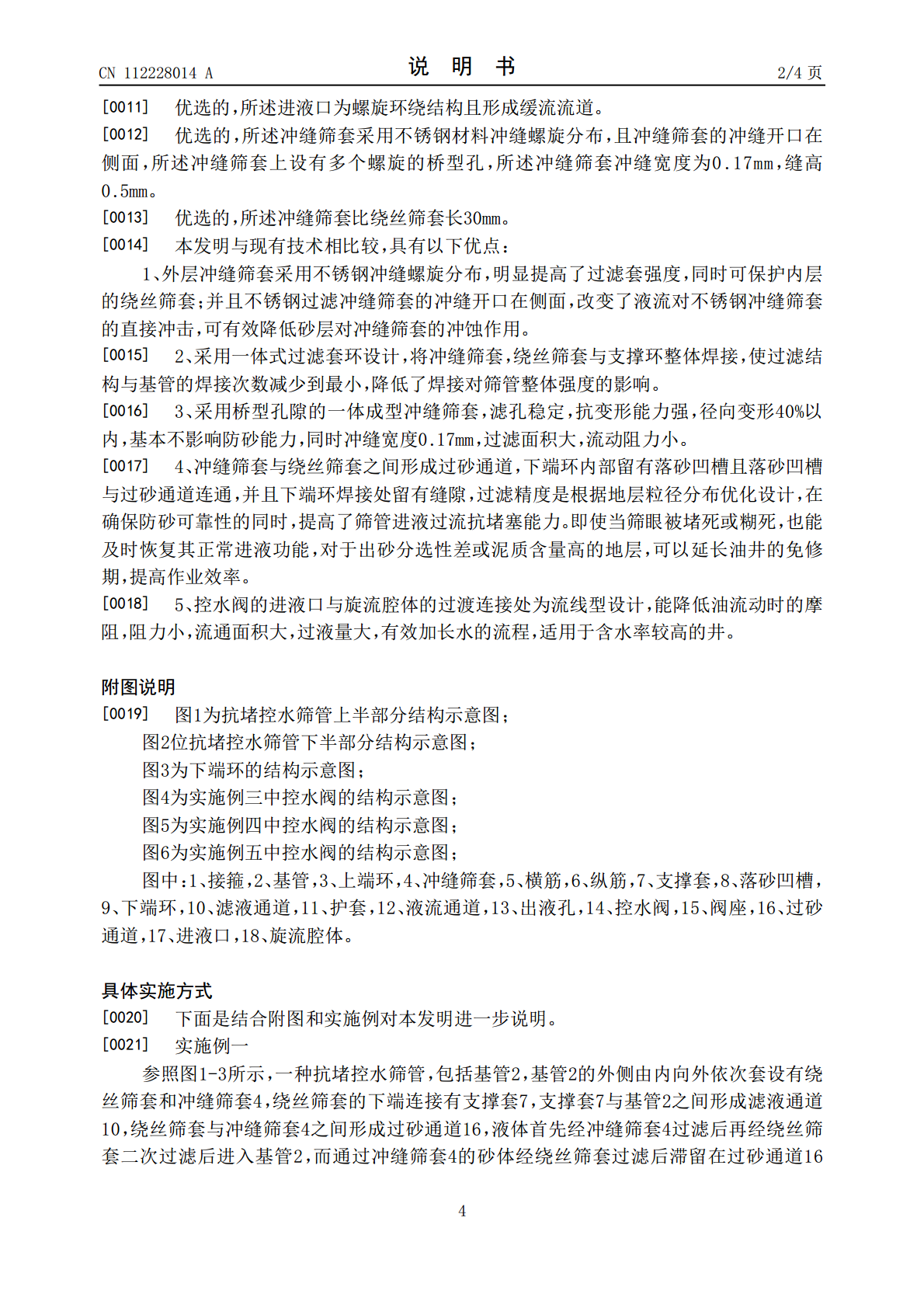

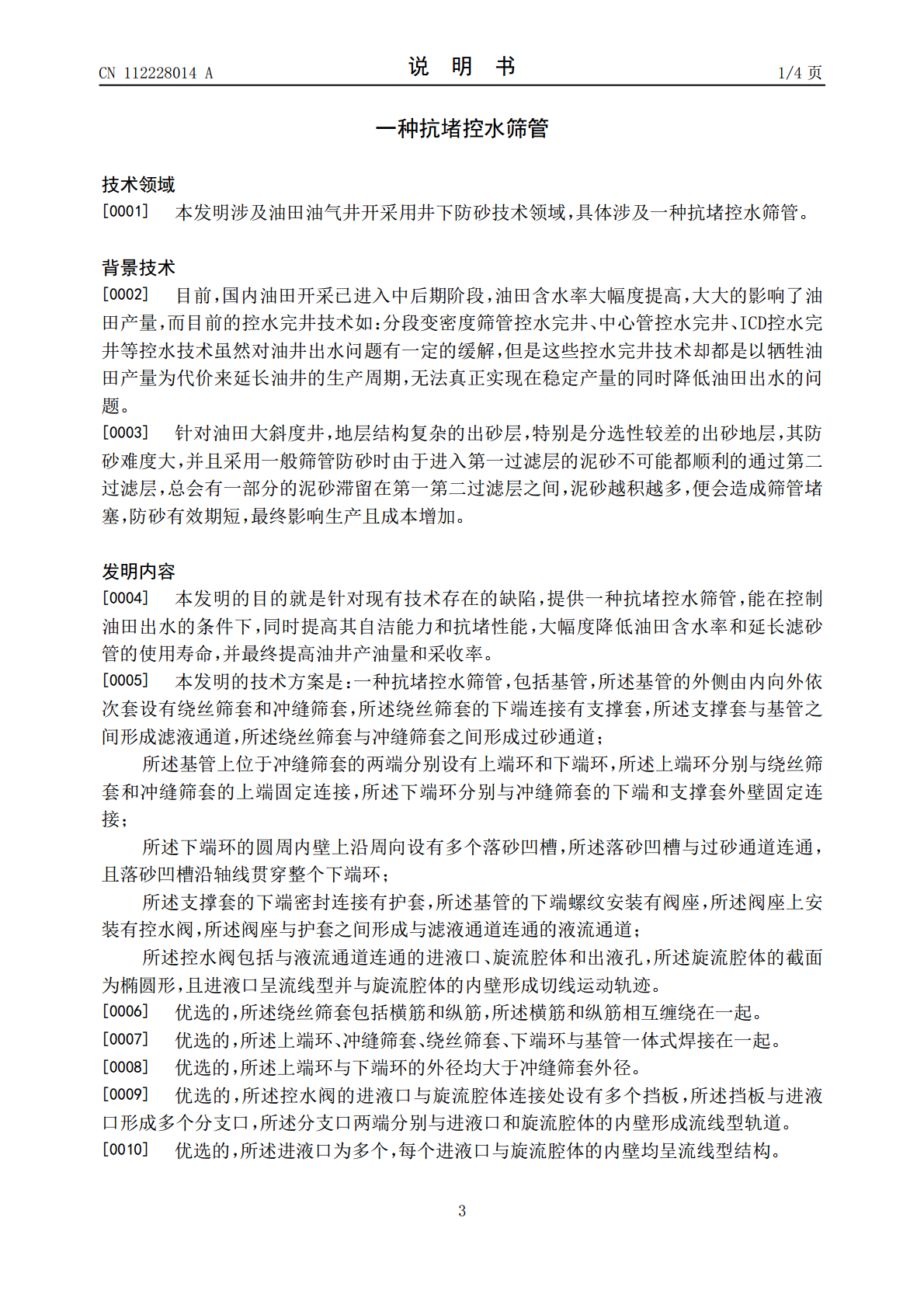

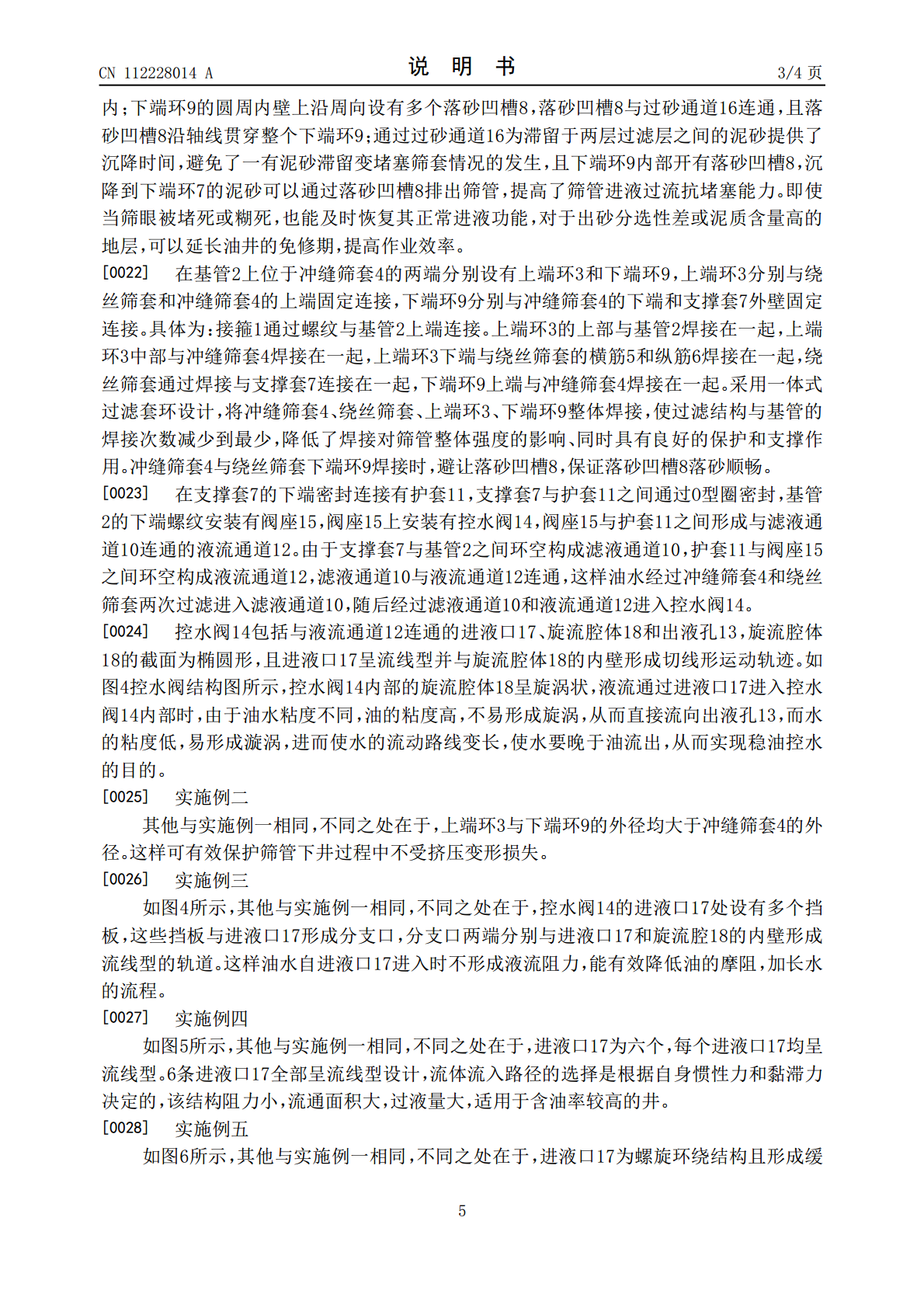

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112228014A(43)申请公布日2021.01.15(21)申请号202011206096.9(22)申请日2020.11.03(71)申请人山东普瑞思德石油技术有限公司地址257000山东省东营市胜利工业园城南路以南、三号路以东申请人中石化新疆新春石油开发有限责任公司(72)发明人陈晓春荣雁杨元亮孙荣华孙立柱刘京煊邢秀贵王玉婷刘智仁孙锐杰王鹏(74)专利代理机构东营双桥专利代理有限责任公司37107代理人康宁宁(51)Int.Cl.E21B43/08(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种抗堵控水筛管(57)摘要本发明公开了一种抗堵控水筛管，包括基管，基管由内向外依次套设有绕丝筛套和冲缝筛套，绕丝筛套的下端连接有支撑套，支撑套与基管之间形成滤液通道，绕丝筛套与冲缝筛套之间形成过砂通道；基管上分别设有上端环和下端环；下端环沿周向设有多个落砂凹槽，落砂凹槽与过砂通道连通；支撑套的下端密封连接有护套，基管的下端螺纹安装有阀座，阀座上安装有控水阀，阀座与护套之间形成与滤液通道连通的液流通道；控水阀包括进液口、旋流腔体和出液孔，进液口呈流线型并与旋流腔体的内壁形成切线运动轨迹。本发明能在控制油田出水的同时提高其自洁能力和抗堵性能，大幅度降低油田含水率，延长滤砂管的使用寿命，并提高油井产油量和采收率。CN112228014ACN112228014A权利要求书1/1页1.一种抗堵控水筛管，其特征在于，包括基管，所述基管的外侧由内向外依次套设有绕丝筛套和冲缝筛套，所述绕丝筛套的下端连接有支撑套，所述支撑套与基管之间形成滤液通道，所述绕丝筛套与冲缝筛套之间形成过砂通道；所述基管上位于冲缝筛套的两端分别设有上端环和下端环，所述上端环分别与绕丝筛套和冲缝筛套的上端固定连接，所述下端环分别与冲缝筛套的下端和支撑套外壁固定连接；所述下端环的圆周内壁上沿周向设有多个落砂凹槽，所述落砂凹槽与过砂通道连通，且落砂凹槽沿轴线贯穿整个下端环；所述支撑套的下端密封连接有护套，所述基管的下端螺纹安装有阀座，所述阀座上安装有控水阀，所述阀座与护套之间形成与滤液通道连通的液流通道；所述控水阀包括与液流通道连通的进液口、旋流腔体和出液孔，所述旋流腔体的截面为椭圆形，且进液口呈流线型并与旋流腔体的内壁形成切线运动轨迹。2.根据权利要求1所述的一种抗堵控水筛管，其特征在于：所述绕丝筛套包括横筋和纵筋，所述横筋和纵筋相互缠绕在一起。3.根据权利要求2所述的一种抗堵控水筛管，其特征在于：所述上端环、冲缝筛套、绕丝筛套、下端环与基管一体式焊接在一起。4.根据权利要求3所述的一种抗堵控水筛管，其特征在于：所述上端环与下端环的外径均大于冲缝筛套外径。5.根据权利要求1所述的一种抗堵控水筛管，其特征在于：所述控水阀的进液口与旋流腔体连接处设有多个挡板，所述挡板与进液口形成多个分支口，所述分支口两端分别与进液口和旋流腔体的内壁形成流线型轨道。6.根据权利要求1所述的一种抗堵控水筛管，其特征在于：所述进液口为多个，每个进液口与旋流腔体的内壁均呈流线型结构。7.根据权利要求1所述的一种抗堵控水筛管，其特征在于：所述进液口为螺旋环绕结构且形成缓流流道。8.根据权利要求1所述的一种抗堵控水筛管，其特征在于：所述冲缝筛套采用不锈钢材料冲缝螺旋分布，且冲缝筛套的冲缝开口在侧面，所述冲缝筛套上设有多个螺旋的桥型孔，所述冲缝筛套冲缝宽度为0.17mm，缝高0.5mm。9.根据权利要求1-8任一所述的一种抗堵控水筛管，其特征在于：所述冲缝筛套比绕丝筛套长30mm。2CN112228014A说明书1/4页一种抗堵控水筛管技术领域[0001]本发明涉及油田油气井开采用井下防砂技术领域，具体涉及一种抗堵控水筛管。背景技术[0002]目前，国内油田开采已进入中后期阶段，油田含水率大幅度提高，大大的影响了油田产量，而目前的控水完井技术如：分段变密度筛管控水完井、中心管控水完井、ICD控水完井等控水技术虽然对油井出水问题有一定的缓解，但是这些控水完井技术却都是以牺牲油田产量为代价来延长油井的生产周期，无法真正实现在稳定产量的同时降低油田出水的问题。[0003]针对油田大斜度井，地层结构复杂的出砂层，特别是分选性较差的出砂地层，其防砂难度大，并且采用一般筛管防砂时由于进入第一过滤层的泥砂不可能都顺利的通过第二过滤层，总会有一部分的泥砂滞留在第一第二过滤层之间，泥砂越积越多，便会造成筛管堵塞，防砂有效期短，最终影响生产且成本增加。发明内容[0004]本发明的目的就是针对现有技术存在的缺陷，提供一种抗堵控水筛管，能在控制油田出水的条件下，同时提高其自洁能力和抗堵性能，大幅度降低油田含水率和延长滤砂管的使用寿命，
