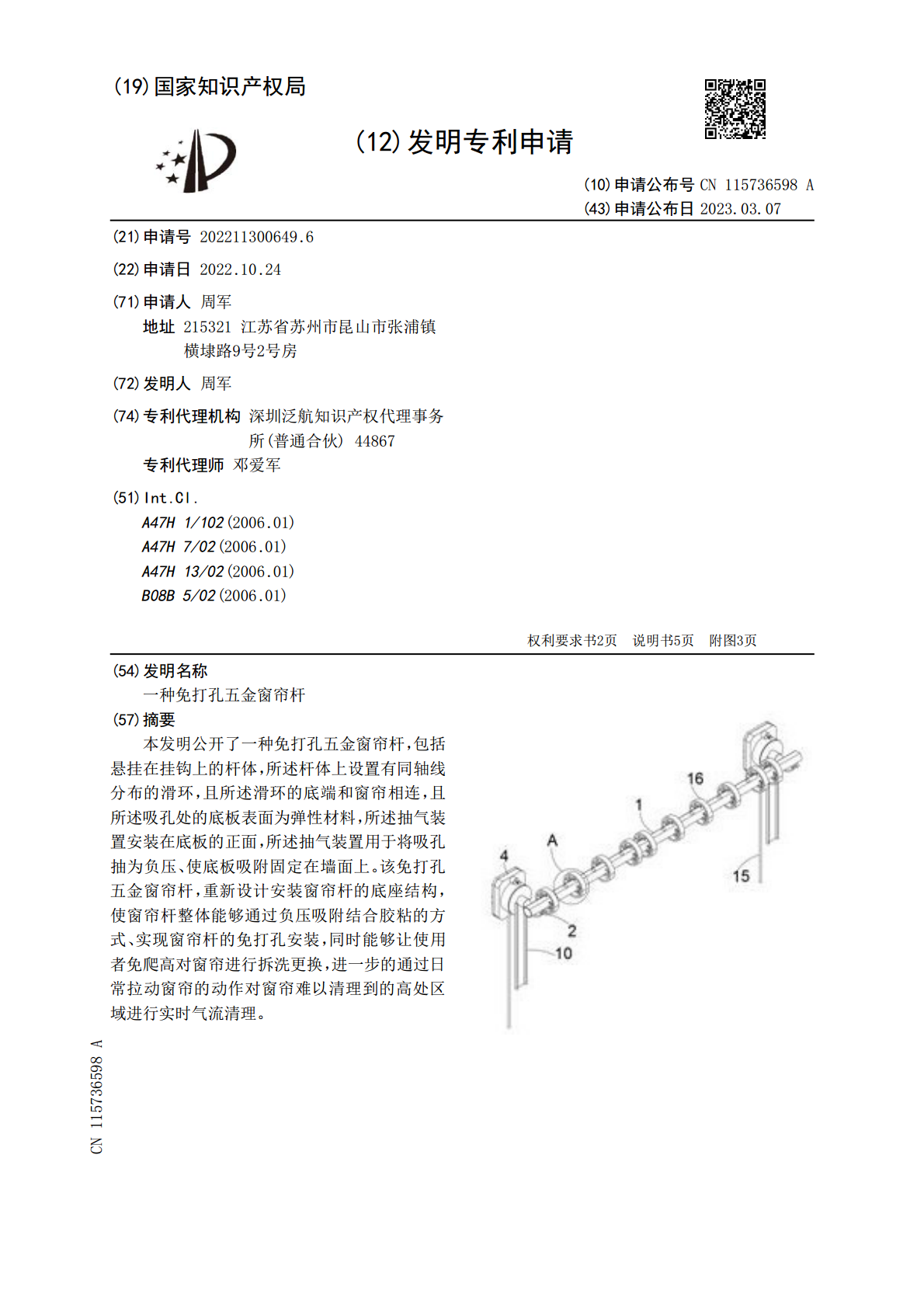

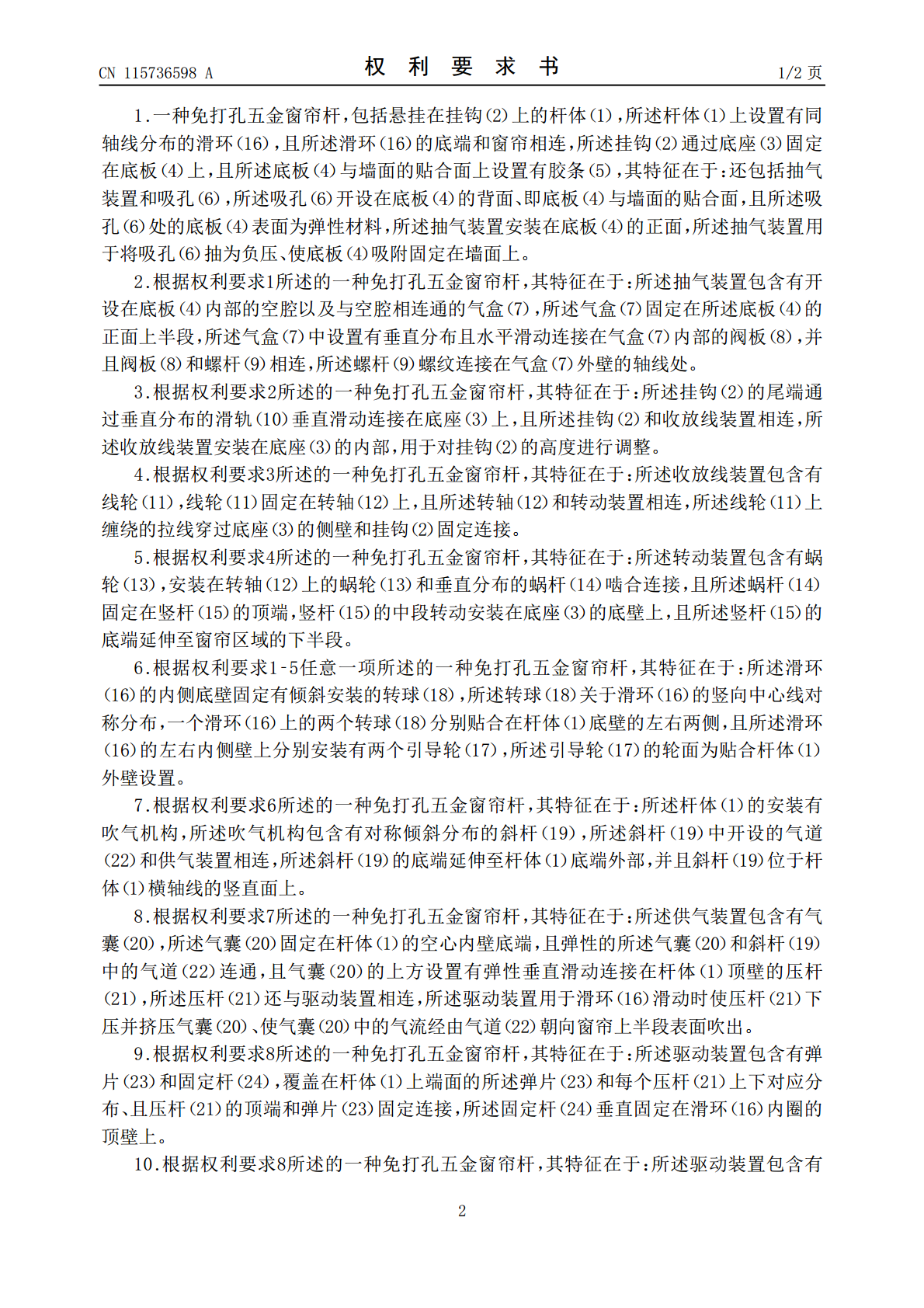

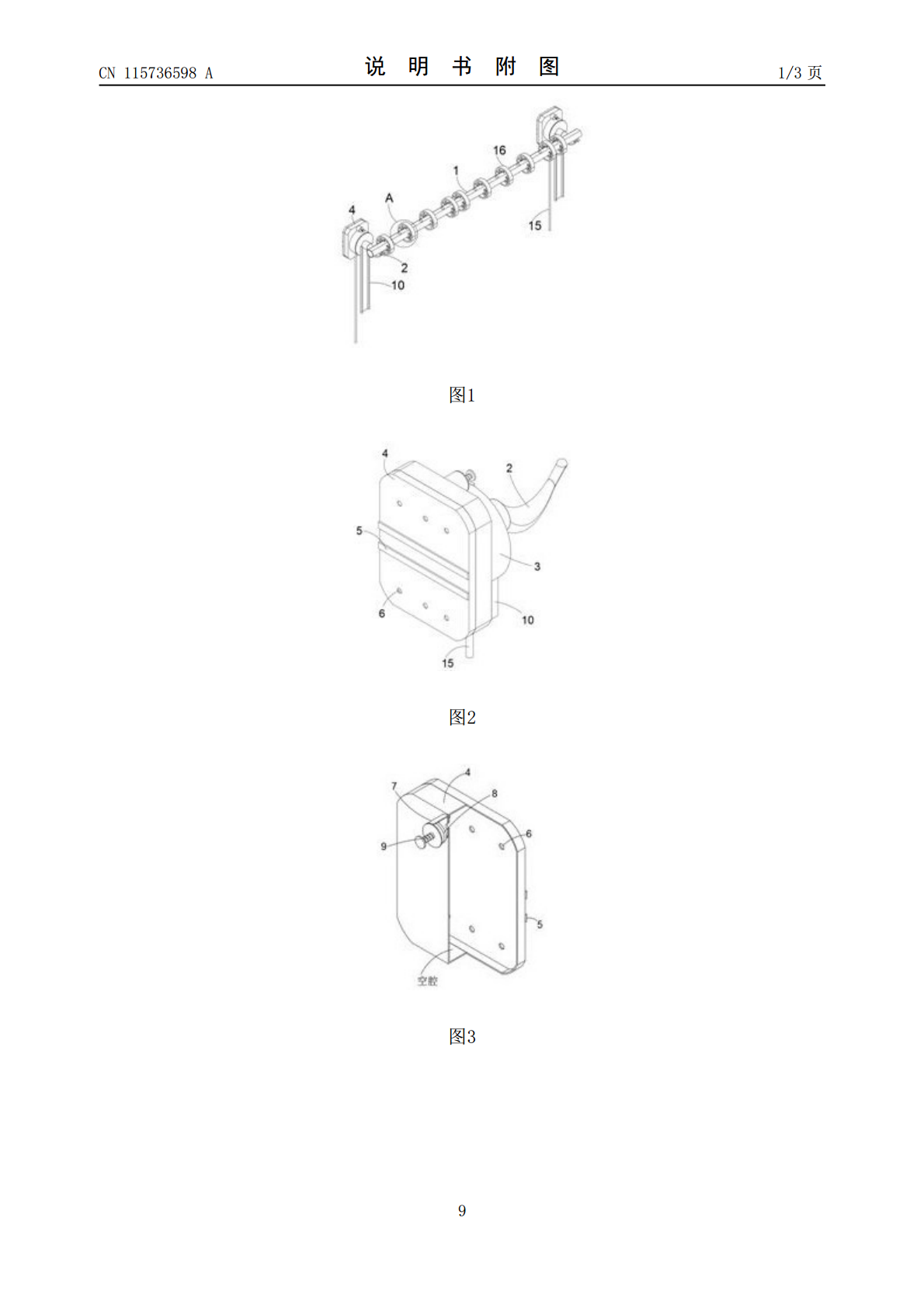

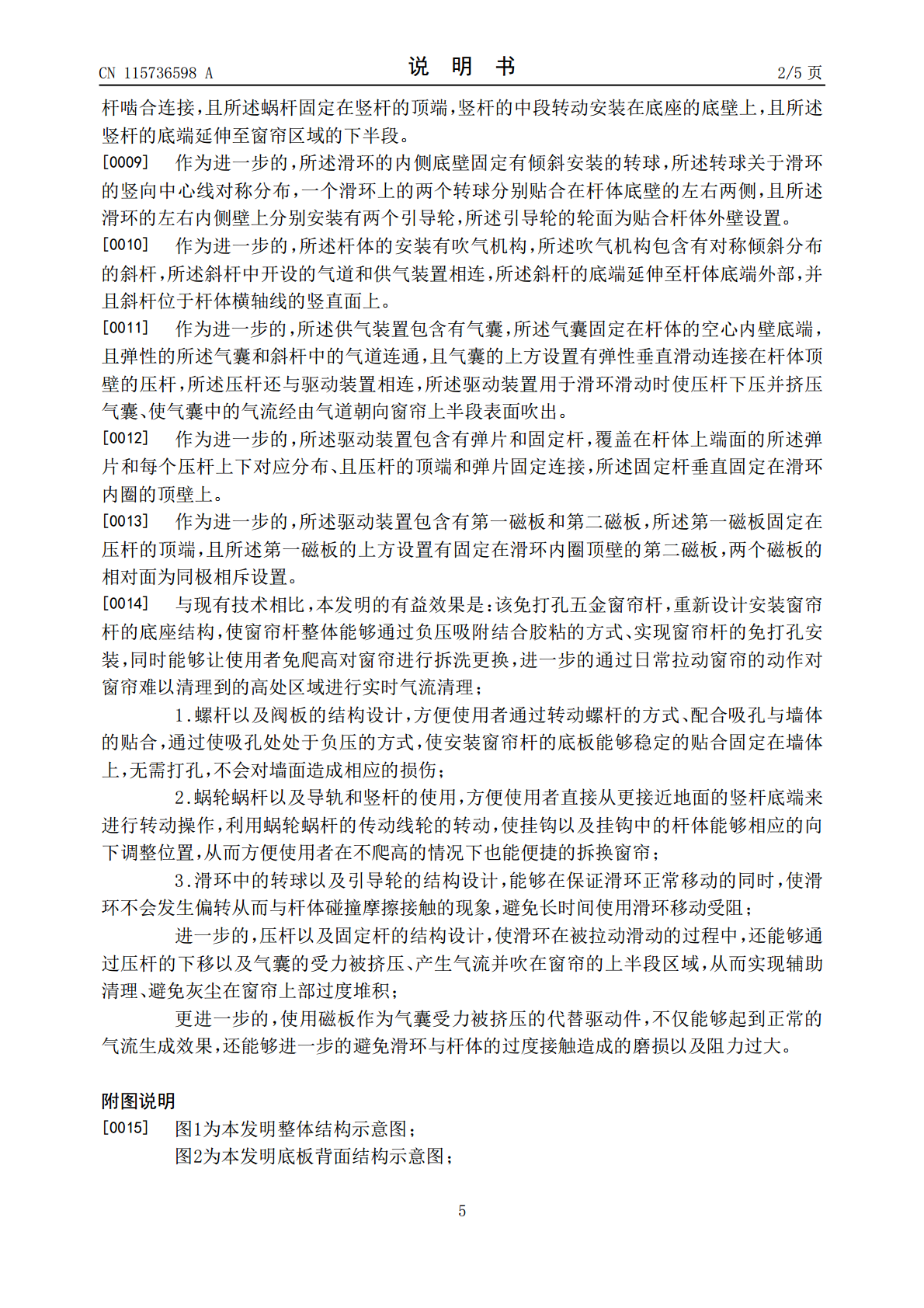

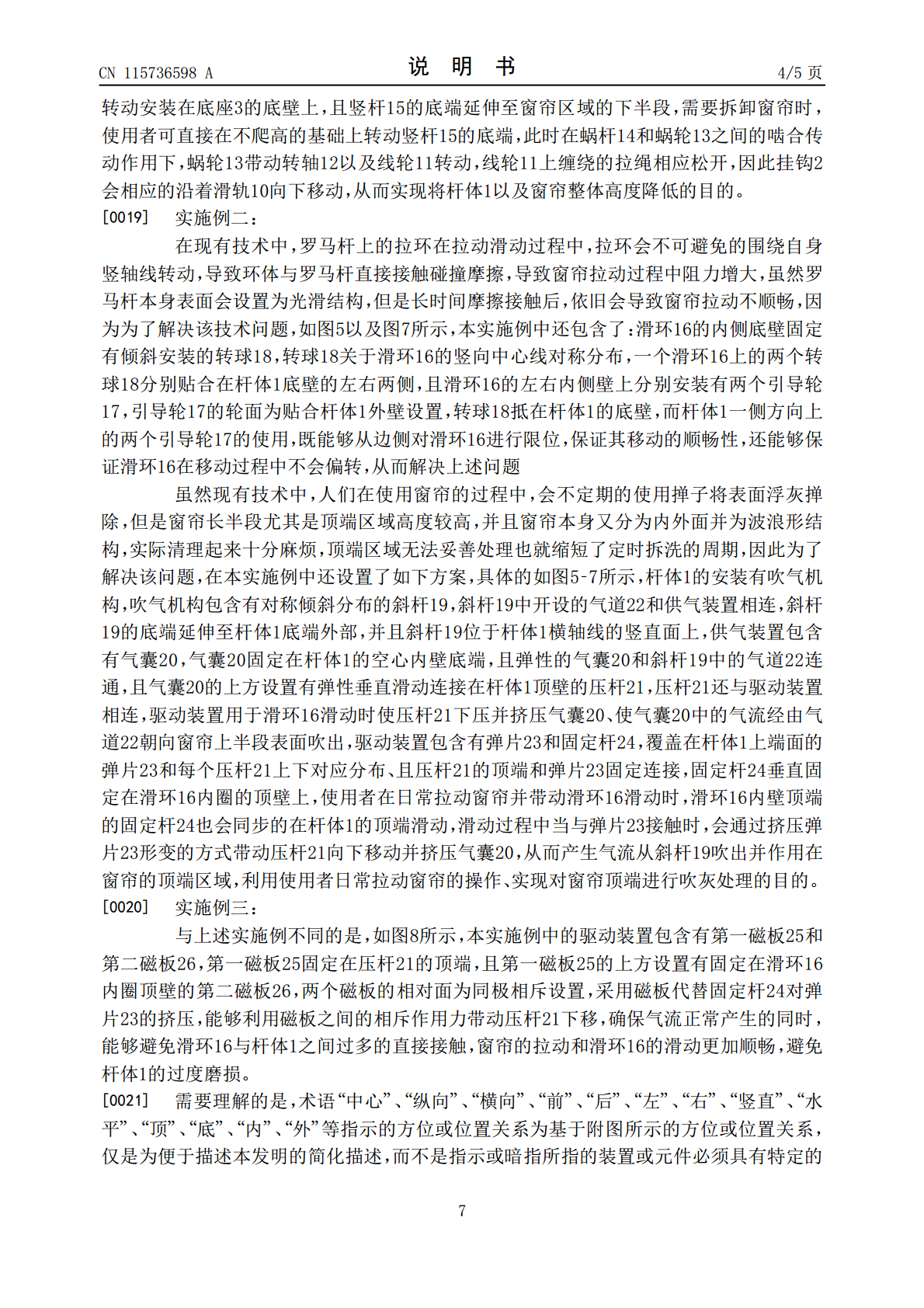

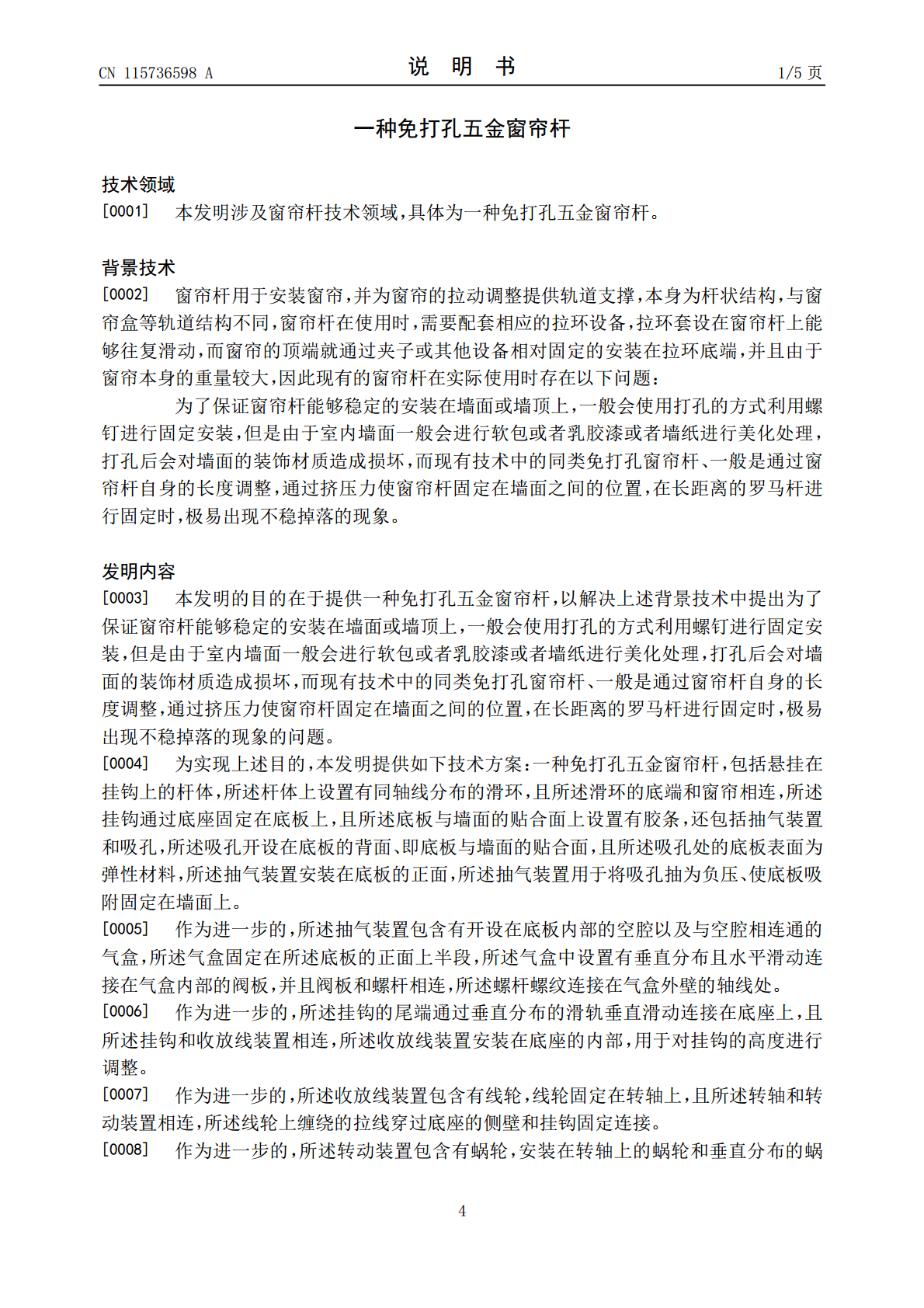

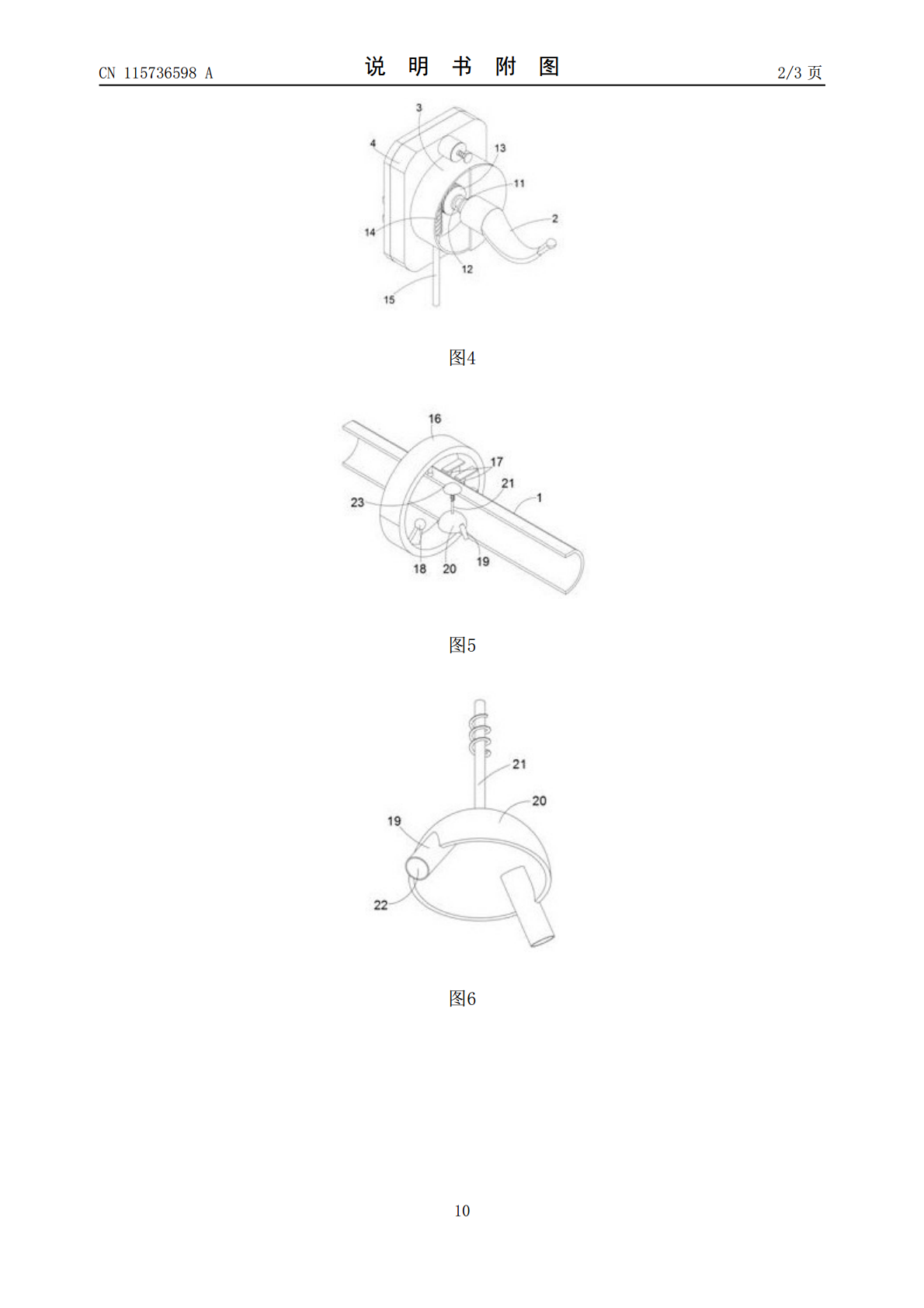

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115736598A(43)申请公布日2023.03.07(21)申请号202211300649.6(22)申请日2022.10.24(71)申请人周军地址215321江苏省苏州市昆山市张浦镇横埭路9号2号房(72)发明人周军(74)专利代理机构深圳泛航知识产权代理事务所(普通合伙)44867专利代理师邓爱军(51)Int.Cl.A47H1/102(2006.01)A47H7/02(2006.01)A47H13/02(2006.01)B08B5/02(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种免打孔五金窗帘杆(57)摘要本发明公开了一种免打孔五金窗帘杆，包括悬挂在挂钩上的杆体，所述杆体上设置有同轴线分布的滑环，且所述滑环的底端和窗帘相连，且所述吸孔处的底板表面为弹性材料，所述抽气装置安装在底板的正面，所述抽气装置用于将吸孔抽为负压、使底板吸附固定在墙面上。该免打孔五金窗帘杆，重新设计安装窗帘杆的底座结构，使窗帘杆整体能够通过负压吸附结合胶粘的方式、实现窗帘杆的免打孔安装，同时能够让使用者免爬高对窗帘进行拆洗更换，进一步的通过日常拉动窗帘的动作对窗帘难以清理到的高处区域进行实时气流清理。CN115736598ACN115736598A权利要求书1/2页1.一种免打孔五金窗帘杆，包括悬挂在挂钩（2）上的杆体（1），所述杆体（1）上设置有同轴线分布的滑环（16），且所述滑环（16）的底端和窗帘相连，所述挂钩（2）通过底座（3）固定在底板（4）上，且所述底板（4）与墙面的贴合面上设置有胶条（5），其特征在于：还包括抽气装置和吸孔（6），所述吸孔（6）开设在底板（4）的背面、即底板（4）与墙面的贴合面，且所述吸孔（6）处的底板（4）表面为弹性材料，所述抽气装置安装在底板（4）的正面，所述抽气装置用于将吸孔（6）抽为负压、使底板（4）吸附固定在墙面上。2.根据权利要求1所述的一种免打孔五金窗帘杆，其特征在于：所述抽气装置包含有开设在底板（4）内部的空腔以及与空腔相连通的气盒（7），所述气盒（7）固定在所述底板（4）的正面上半段，所述气盒（7）中设置有垂直分布且水平滑动连接在气盒（7）内部的阀板（8），并且阀板（8）和螺杆（9）相连，所述螺杆（9）螺纹连接在气盒（7）外壁的轴线处。3.根据权利要求2所述的一种免打孔五金窗帘杆，其特征在于：所述挂钩（2）的尾端通过垂直分布的滑轨（10）垂直滑动连接在底座（3）上，且所述挂钩（2）和收放线装置相连，所述收放线装置安装在底座（3）的内部，用于对挂钩（2）的高度进行调整。4.根据权利要求3所述的一种免打孔五金窗帘杆，其特征在于：所述收放线装置包含有线轮（11），线轮（11）固定在转轴（12）上，且所述转轴（12）和转动装置相连，所述线轮（11）上缠绕的拉线穿过底座（3）的侧壁和挂钩（2）固定连接。5.根据权利要求4所述的一种免打孔五金窗帘杆，其特征在于：所述转动装置包含有蜗轮（13），安装在转轴（12）上的蜗轮（13）和垂直分布的蜗杆（14）啮合连接，且所述蜗杆（14）固定在竖杆（15）的顶端，竖杆（15）的中段转动安装在底座（3）的底壁上，且所述竖杆（15）的底端延伸至窗帘区域的下半段。6.根据权利要求1‑5任意一项所述的一种免打孔五金窗帘杆，其特征在于：所述滑环（16）的内侧底壁固定有倾斜安装的转球（18），所述转球（18）关于滑环（16）的竖向中心线对称分布，一个滑环（16）上的两个转球（18）分别贴合在杆体（1）底壁的左右两侧，且所述滑环（16）的左右内侧壁上分别安装有两个引导轮（17），所述引导轮（17）的轮面为贴合杆体（1）外壁设置。7.根据权利要求6所述的一种免打孔五金窗帘杆，其特征在于：所述杆体（1）的安装有吹气机构，所述吹气机构包含有对称倾斜分布的斜杆（19），所述斜杆（19）中开设的气道（22）和供气装置相连，所述斜杆（19）的底端延伸至杆体（1）底端外部，并且斜杆（19）位于杆体（1）横轴线的竖直面上。8.根据权利要求7所述的一种免打孔五金窗帘杆，其特征在于：所述供气装置包含有气囊（20），所述气囊（20）固定在杆体（1）的空心内壁底端，且弹性的所述气囊（20）和斜杆（19）中的气道（22）连通，且气囊（20）的上方设置有弹性垂直滑动连接在杆体（1）顶壁的压杆（21），所述压杆（21）还与驱动装置相连，所述驱动装置用于滑环（16）滑动时使压杆（21）下压并挤压气囊（20）、使气囊（20）中的气流经由气道（22）朝向窗帘上半段表面吹出。9.根据权利要求8所述的一种免打孔五金窗帘杆，其特征在于：所述驱动装置包含有弹片（23）和固定杆（24），覆盖在杆体（1）上端面的所述弹片（23）和每个压杆（
