一种多釜串联反应装置.pdf

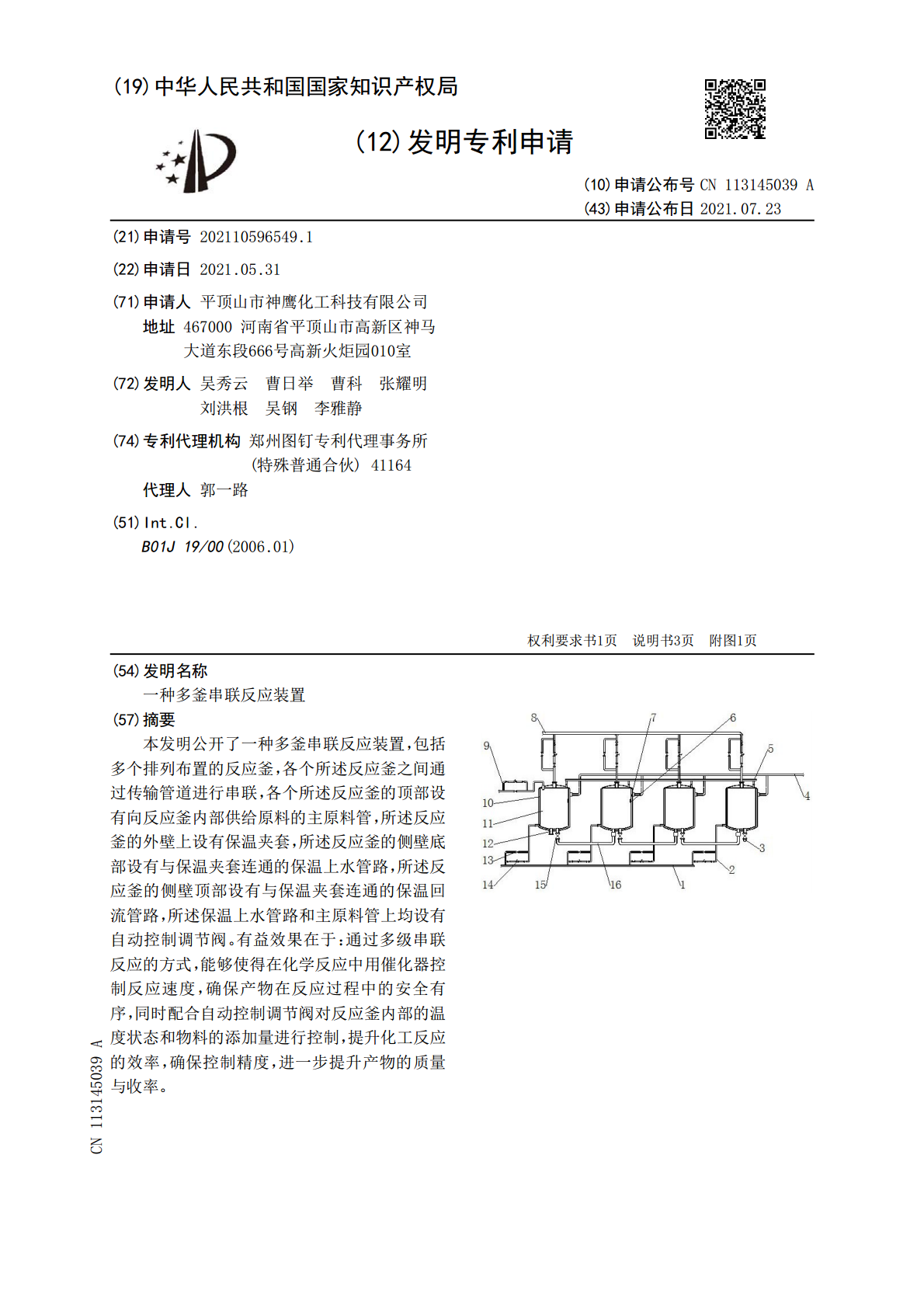

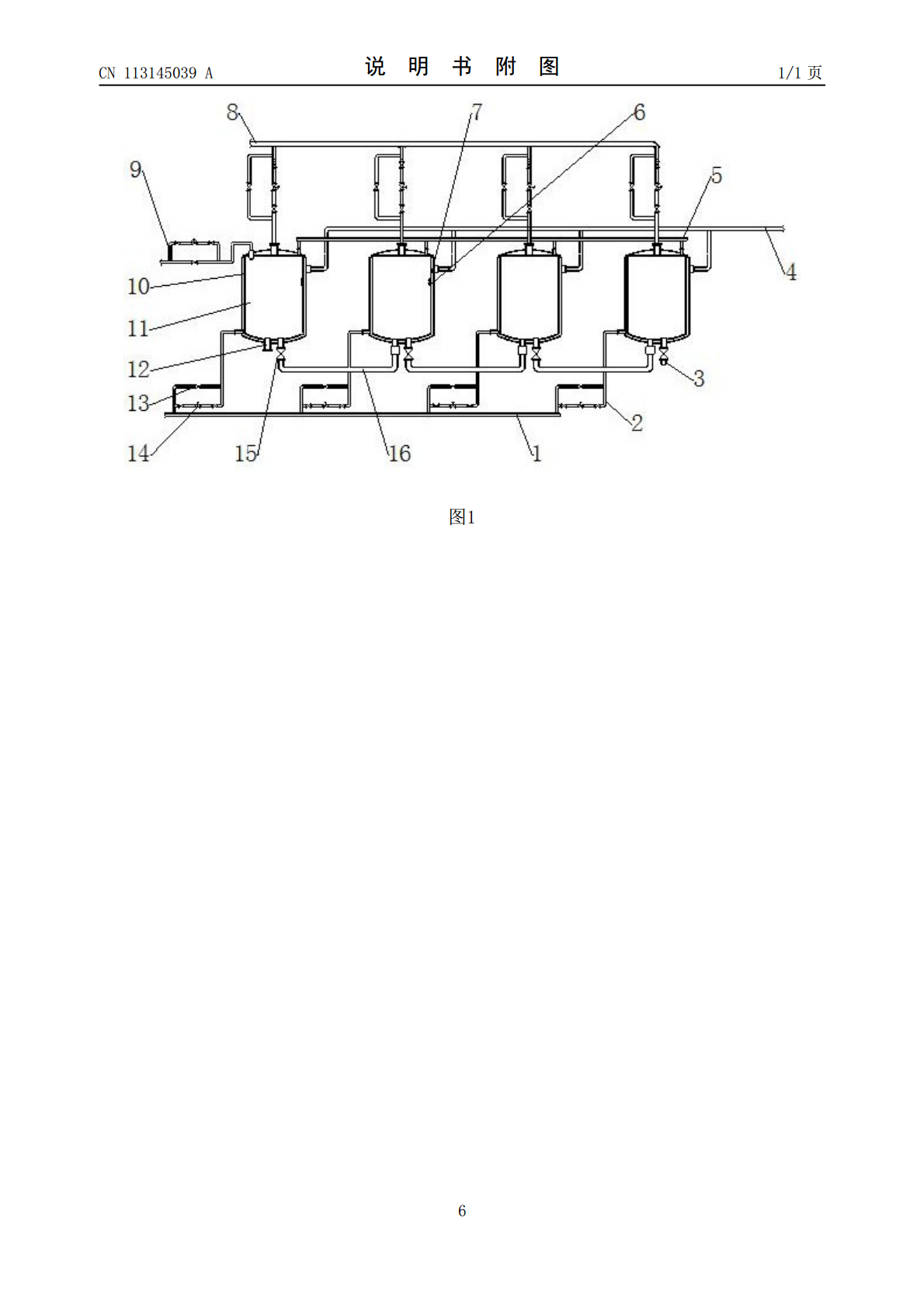

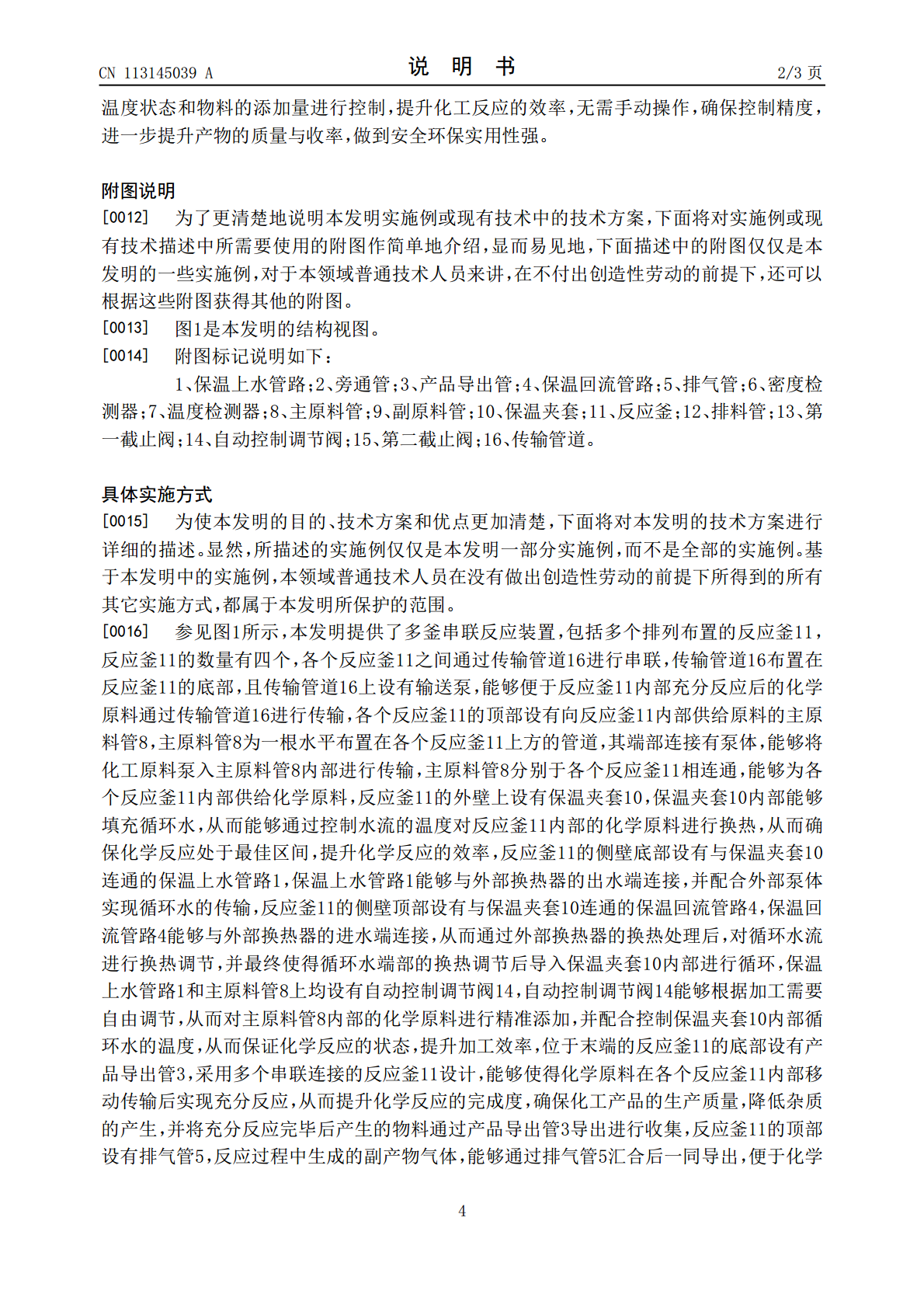

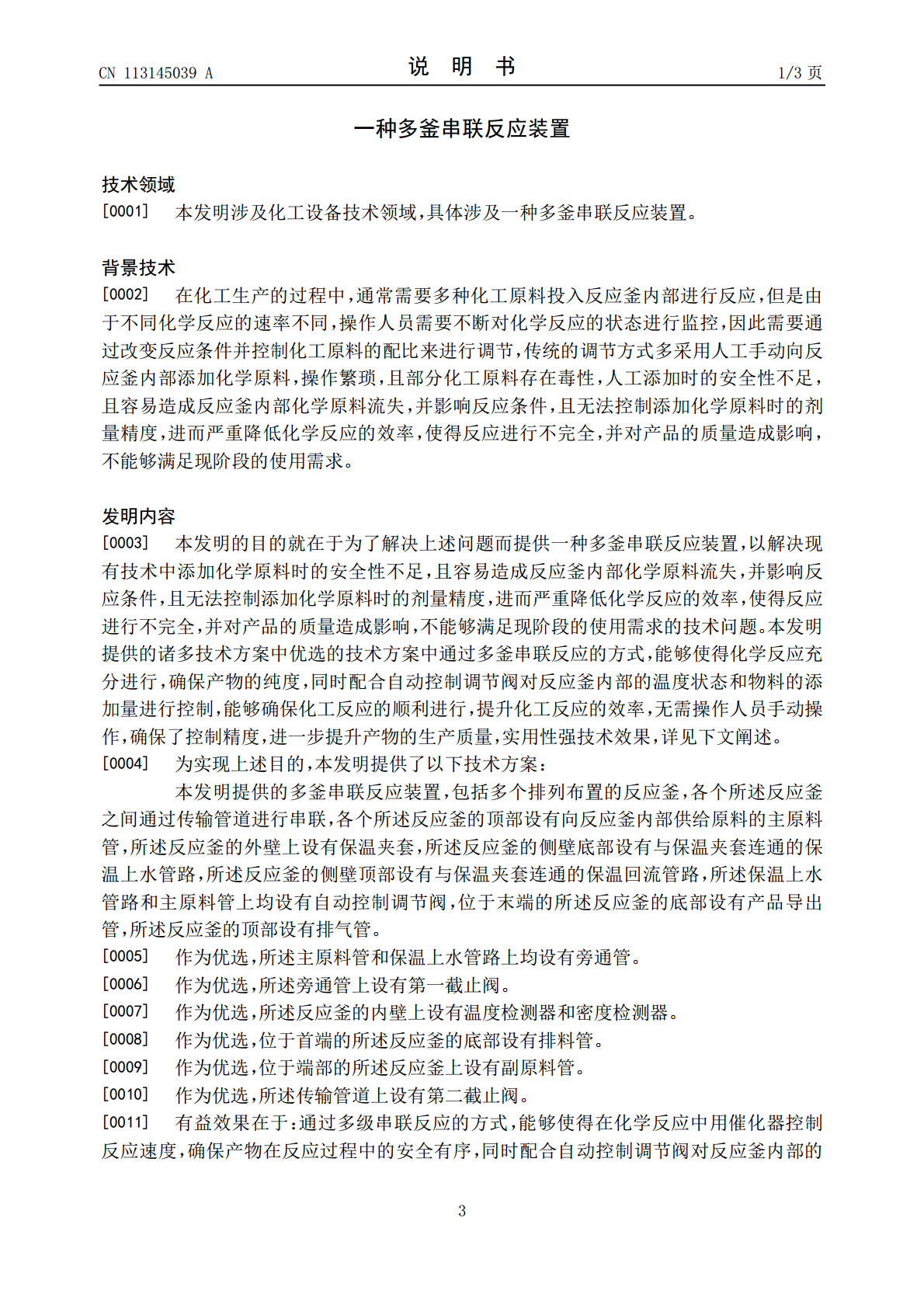

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113145039A(43)申请公布日2021.07.23(21)申请号202110596549.1(22)申请日2021.05.31(71)申请人平顶山市神鹰化工科技有限公司地址467000河南省平顶山市高新区神马大道东段666号高新火炬园010室(72)发明人吴秀云曹日举曹科张耀明刘洪根吴钢李雅静(74)专利代理机构郑州图钉专利代理事务所(特殊普通合伙)41164代理人郭一路(51)Int.Cl.B01J19/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种多釜串联反应装置(57)摘要本发明公开了一种多釜串联反应装置，包括多个排列布置的反应釜，各个所述反应釜之间通过传输管道进行串联，各个所述反应釜的顶部设有向反应釜内部供给原料的主原料管，所述反应釜的外壁上设有保温夹套，所述反应釜的侧壁底部设有与保温夹套连通的保温上水管路，所述反应釜的侧壁顶部设有与保温夹套连通的保温回流管路，所述保温上水管路和主原料管上均设有自动控制调节阀。有益效果在于：通过多级串联反应的方式，能够使得在化学反应中用催化器控制反应速度，确保产物在反应过程中的安全有序，同时配合自动控制调节阀对反应釜内部的温度状态和物料的添加量进行控制，提升化工反应的效率，确保控制精度，进一步提升产物的质量与收率。CN113145039ACN113145039A权利要求书1/1页1.一种多釜串联反应装置，包括多个排列布置的反应釜（11），其特征在于：各个所述反应釜（11）之间通过传输管道（16）进行串联，各个所述反应釜（11）的顶部设有向反应釜（11）内部供给原料的主原料管（8），所述反应釜（11）的外壁上设有保温夹套（10），所述反应釜（11）的侧壁底部设有与保温夹套（10）连通的保温上水管路（1），所述反应釜（11）的侧壁顶部设有与保温夹套（10）连通的保温回流管路（4），所述保温上水管路（1）和主原料管（8）上均设有自动控制调节阀（14），位于末端的所述反应釜（11）的底部设有产品导出管（3），所述反应釜（11）的顶部设有排气管（5）。2.根据权利要求1所述的多釜串联反应装置，其特征在于：所述主原料管（8）和保温上水管路（1）上均设有旁通管（2）。3.根据权利要求1所述的多釜串联反应装置，其特征在于：所述旁通管（2）上设有第一截止阀（13）。4.根据权利要求1所述的多釜串联反应装置，其特征在于：所述反应釜（11）的内壁上设有温度检测器（7）和密度检测器（6）。5.根据权利要求1所述的多釜串联反应装置，其特征在于：位于首端的所述反应釜（11）的底部设有排料管（12）。6.根据权利要求1所述的多釜串联反应装置，其特征在于：位于端部的所述反应釜（11）上设有副原料管（9）。7.根据权利要求1所述的多釜串联反应装置，其特征在于：所述传输管道（16）上设有第二截止阀（15）。2CN113145039A说明书1/3页一种多釜串联反应装置技术领域[0001]本发明涉及化工设备技术领域，具体涉及一种多釜串联反应装置。背景技术[0002]在化工生产的过程中，通常需要多种化工原料投入反应釜内部进行反应，但是由于不同化学反应的速率不同，操作人员需要不断对化学反应的状态进行监控，因此需要通过改变反应条件并控制化工原料的配比来进行调节，传统的调节方式多采用人工手动向反应釜内部添加化学原料，操作繁琐，且部分化工原料存在毒性，人工添加时的安全性不足，且容易造成反应釜内部化学原料流失，并影响反应条件，且无法控制添加化学原料时的剂量精度，进而严重降低化学反应的效率，使得反应进行不完全，并对产品的质量造成影响，不能够满足现阶段的使用需求。发明内容[0003]本发明的目的就在于为了解决上述问题而提供一种多釜串联反应装置，以解决现有技术中添加化学原料时的安全性不足，且容易造成反应釜内部化学原料流失，并影响反应条件，且无法控制添加化学原料时的剂量精度，进而严重降低化学反应的效率，使得反应进行不完全，并对产品的质量造成影响，不能够满足现阶段的使用需求的技术问题。本发明提供的诸多技术方案中优选的技术方案中通过多釜串联反应的方式，能够使得化学反应充分进行，确保产物的纯度，同时配合自动控制调节阀对反应釜内部的温度状态和物料的添加量进行控制，能够确保化工反应的顺利进行，提升化工反应的效率，无需操作人员手动操作，确保了控制精度，进一步提升产物的生产质量，实用性强技术效果，详见下文阐述。[0004]为实现上述目的，本发明提供了以下技术方案：本发明提供的多釜串联反应装置，包括多个排列布置的反应釜，各个所述反应釜之间通过传输管道进行串联，各个所述反应釜的顶部设有向反应釜内部供给原料的主原料管，所述反应釜的外壁上设有保温夹套，所
