由锑氧粉生产锑白的装置及方法.pdf

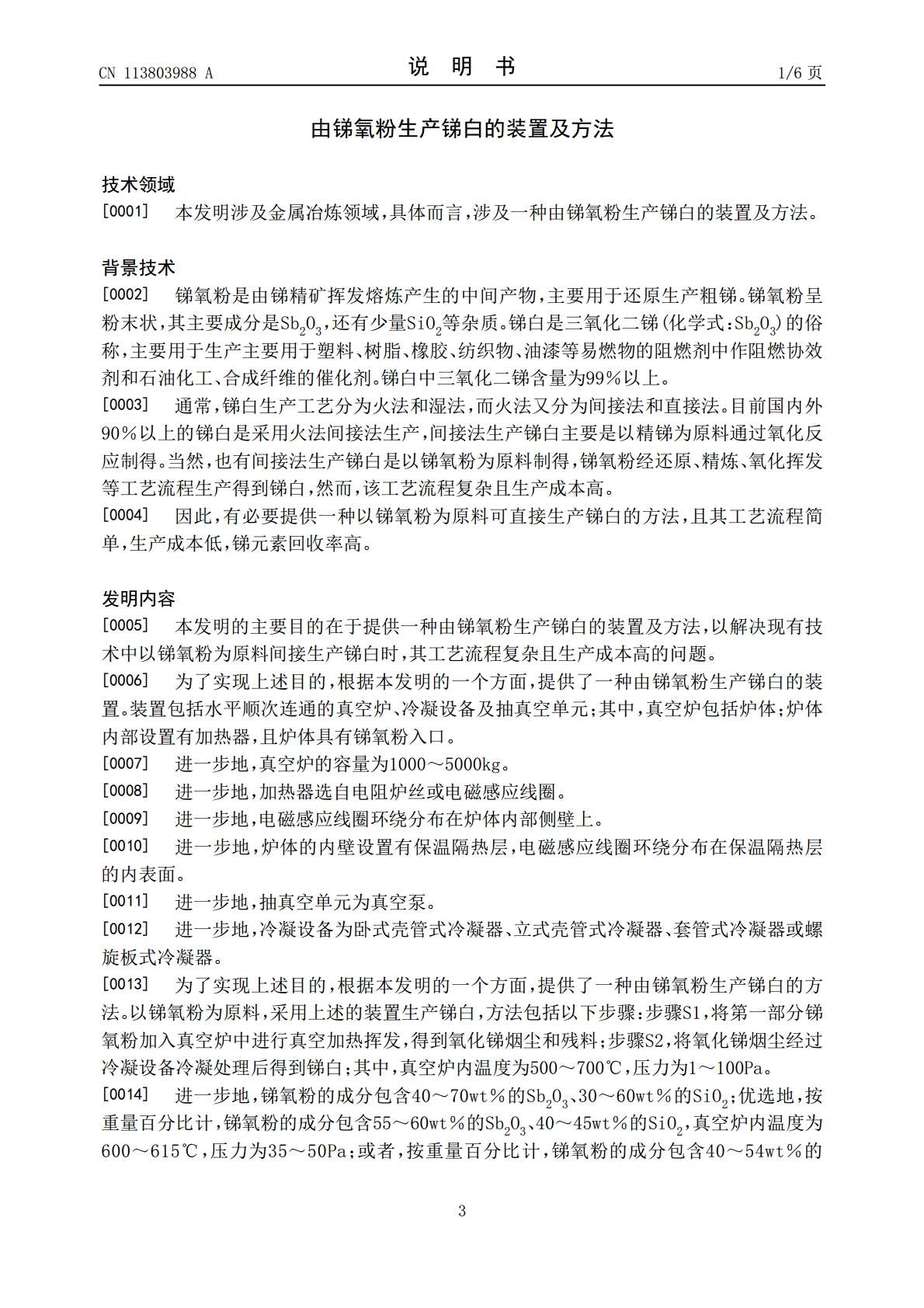

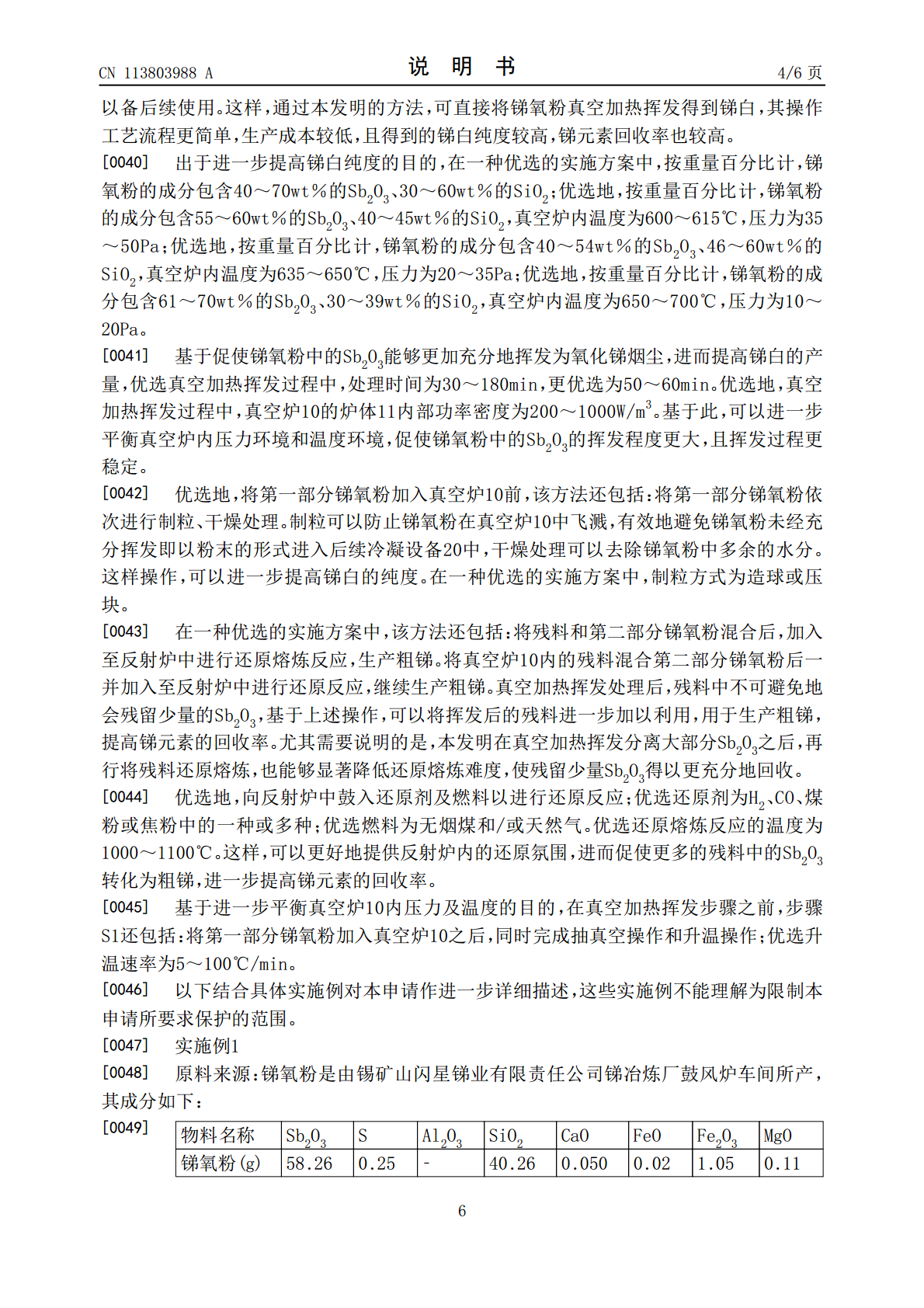

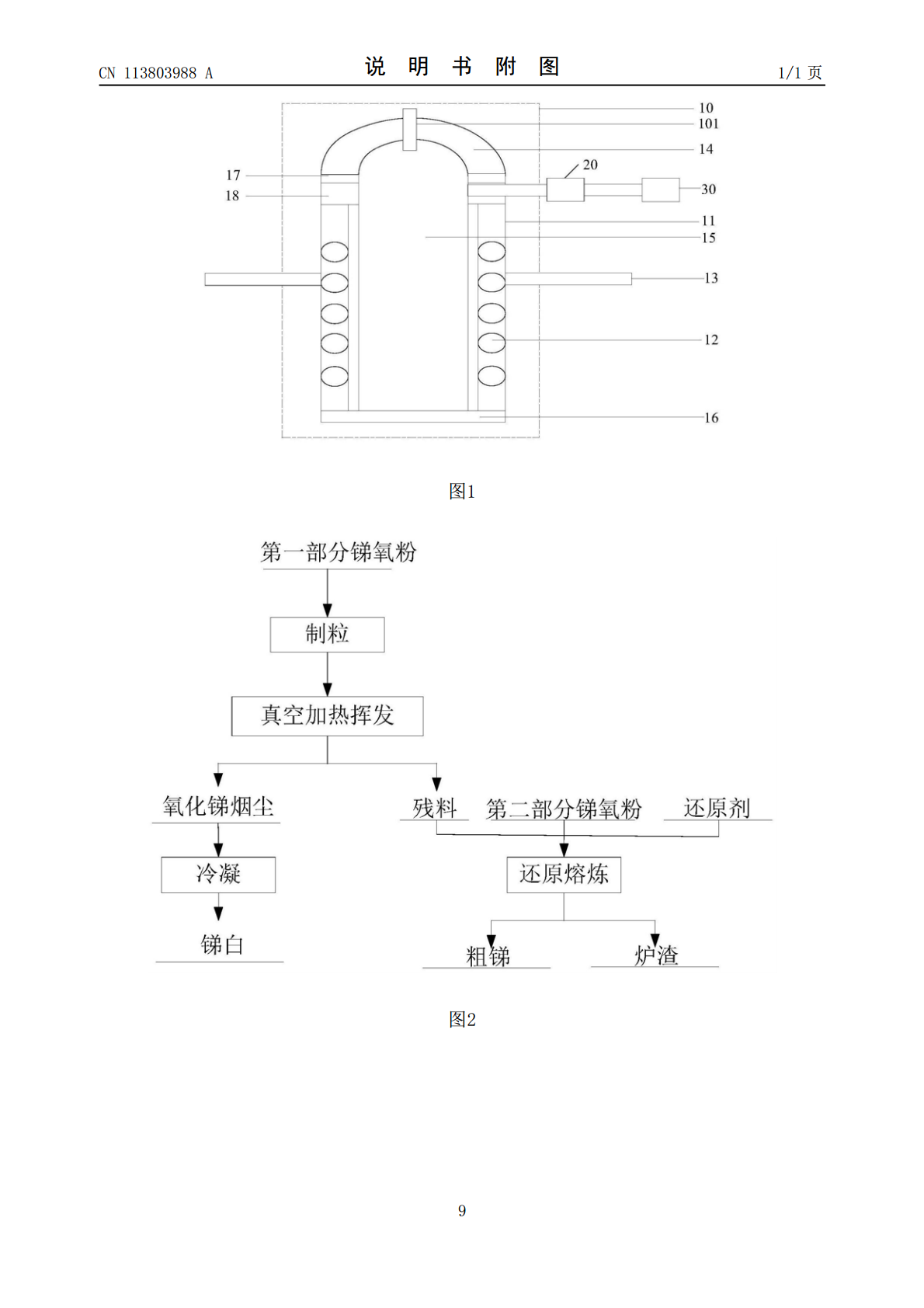

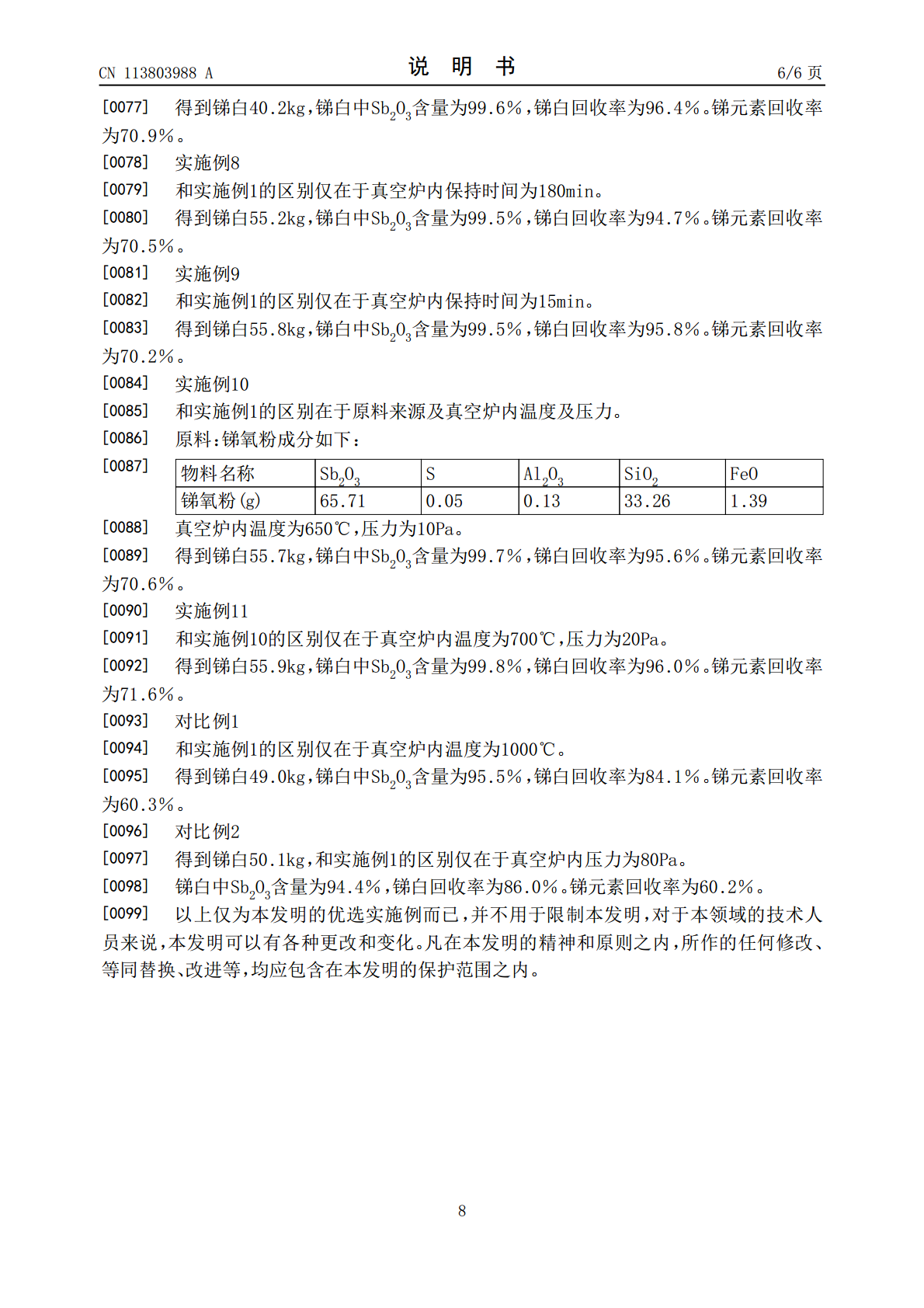

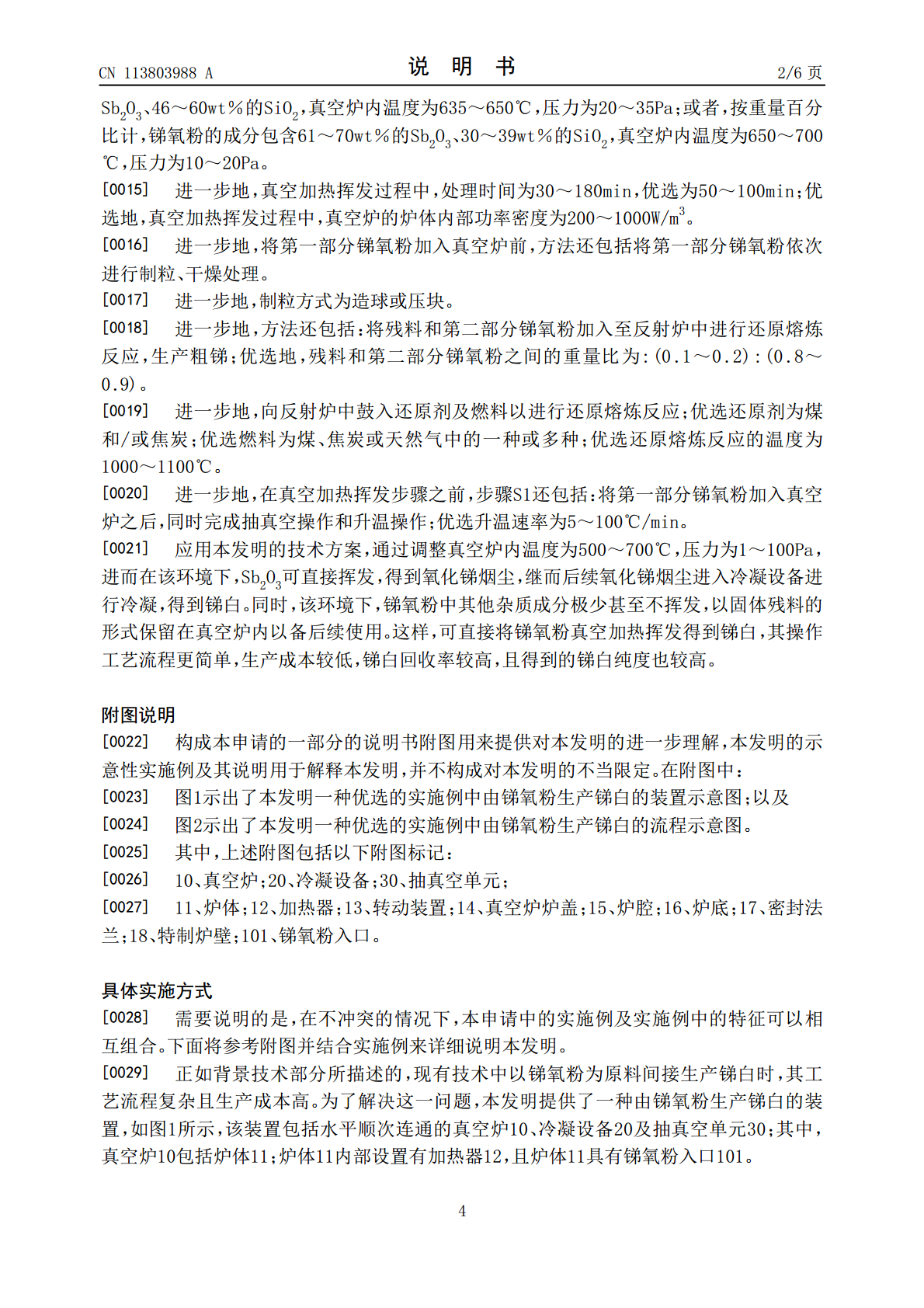

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113803988A(43)申请公布日2021.12.17(21)申请号202110963731.6(22)申请日2021.08.20(71)申请人中国恩菲工程技术有限公司地址100038北京市海淀区复兴路12号(72)发明人马登李东波陈学刚邓兆磊裴忠冶黎敏(74)专利代理机构北京康信知识产权代理有限责任公司11240代理人白雪(51)Int.Cl.F27B5/05(2006.01)F27B5/14(2006.01)C01G30/00(2006.01)权利要求书1页说明书6页附图1页(54)发明名称由锑氧粉生产锑白的装置及方法(57)摘要本发明提供了一种由锑氧粉生产锑白的装置及方法。该装置包括水平顺次连通的真空炉、冷凝设备及抽真空单元；其中，真空炉包括炉体；炉体内部设置有加热器，且炉体具有锑氧粉入口。通过本发明的装置，可直接将锑氧粉真空加热挥发得到锑白，其操作工艺流程更简单，生产成本较低，锑白回收率较高，且得到的锑白纯度也较高。CN113803988ACN113803988A权利要求书1/1页1.一种由锑氧粉生产锑白的装置，其特征在于，所述装置包括水平顺次连通的真空炉(10)、冷凝设备(20)及抽真空单元(30)；其中，所述真空炉(10)包括炉体(11)；所述炉体(11)内部设置有加热器(12)，且所述炉体(11)具有锑氧粉入口(101)。2.根据权利要求1所述的装置，其特征在于，所述真空炉(10)的容量为1000～5000kg。3.根据权利要求1或2所述的装置，其特征在于，所述加热器(12)选自电阻炉丝或电磁感应线圈。4.根据权利要求3所述的装置，其特征在于，所述电磁感应线圈环绕分布在所述炉体(11)内部侧壁上。5.根据权利要求4所述的装置，其特征在于，所述炉体(11)的内壁设置有保温隔热层，所述电磁感应线圈环绕分布在所述保温隔热层的内表面。6.一种由锑氧粉生产锑白的方法，其特征在于，以锑氧粉为原料，采用权利要求1至5中任一项所述的装置生产锑白，所述方法包括以下步骤：步骤S1，将第一部分锑氧粉加入真空炉(10)中进行真空加热挥发，得到氧化锑烟尘和残料；步骤S2，将所述氧化锑烟尘经过冷凝设备(20)冷凝处理后得到锑白；其中，所述真空炉(10)内温度为500～700℃，压力为1～100Pa。7.根据权利要求6所述的方法，其特征在于，按重量百分比计，所述锑氧粉的成分包含40～70wt％的Sb2O3、30～60wt％的SiO2；优选地，按重量百分比计，所述锑氧粉的成分包含55～60wt％的Sb2O3、40～45wt％的SiO2，所述真空炉(10)内温度为600～615℃，压力为35～50Pa；或者，按重量百分比计，所述锑氧粉的成分包含40～54wt％的Sb2O3、46～60wt％的SiO2，所述真空炉(10)内温度为635～650℃，压力为20～35Pa；或者，按重量百分比计，所述锑氧粉的成分包含61～70wt％的Sb2O3、30～39wt％的SiO2，所述真空炉(10)内温度为650～700℃，压力为10～20Pa。8.根据权利要求6或7所述的方法，其特征在于，所述真空加热挥发过程中，处理时间为30～180min，优选为50～100min；优选地，所述真空加热挥发过程中，所述真空炉(10)的炉体(11)内部功率密度为200～1000W/m3。9.根据权利要求6或7所述的方法，其特征在于，将所述第一部分锑氧粉加入真空炉(10)前，所述方法还包括将所述第一部分锑氧粉依次进行制粒、干燥处理。10.根据权利要求9所述的方法，其特征在于，所述制粒方式为造球或压块。11.根据权利要求6至10中任一项所述的方法，其特征在于，所述方法还包括：将所述残料和第二部分锑氧粉加入至反射炉中进行还原熔炼反应，生产粗锑；优选地，所述残料和所述第二部分锑氧粉之间的重量比为(0.1～0.2):(0.8～0.9)。12.根据权利要求11所述的方法，其特征在于，向所述反射炉中鼓入还原剂及燃料以进行所述还原熔炼反应；优选所述还原剂为煤和/或焦炭；优选所述燃料为煤、焦炭或天然气中的一种或多种；优选所述还原熔炼反应的温度为1000～1100℃。13.根据权利要求6所述的方法，其特征在于，在所述真空加热挥发步骤之前，步骤S1还包括：将所述第一部分锑氧粉加入所述真空炉(10)之后，同时完成抽真空操作和升温操作；优选所述升温速率为5～100℃/min。2CN113803988A说明书1/6页由锑氧粉生产锑白的装置及方法技术领域[0001]本发明涉及金属冶炼领域，具体而言，涉及一种由锑氧粉生产锑白的装置及方法。背景技术[0002]锑氧粉是由锑精矿挥发熔炼产生的中间产物，主要用于还原生产粗锑。锑氧粉呈粉末
