应用于深水气藏的变密度筛管控水装置.pdf

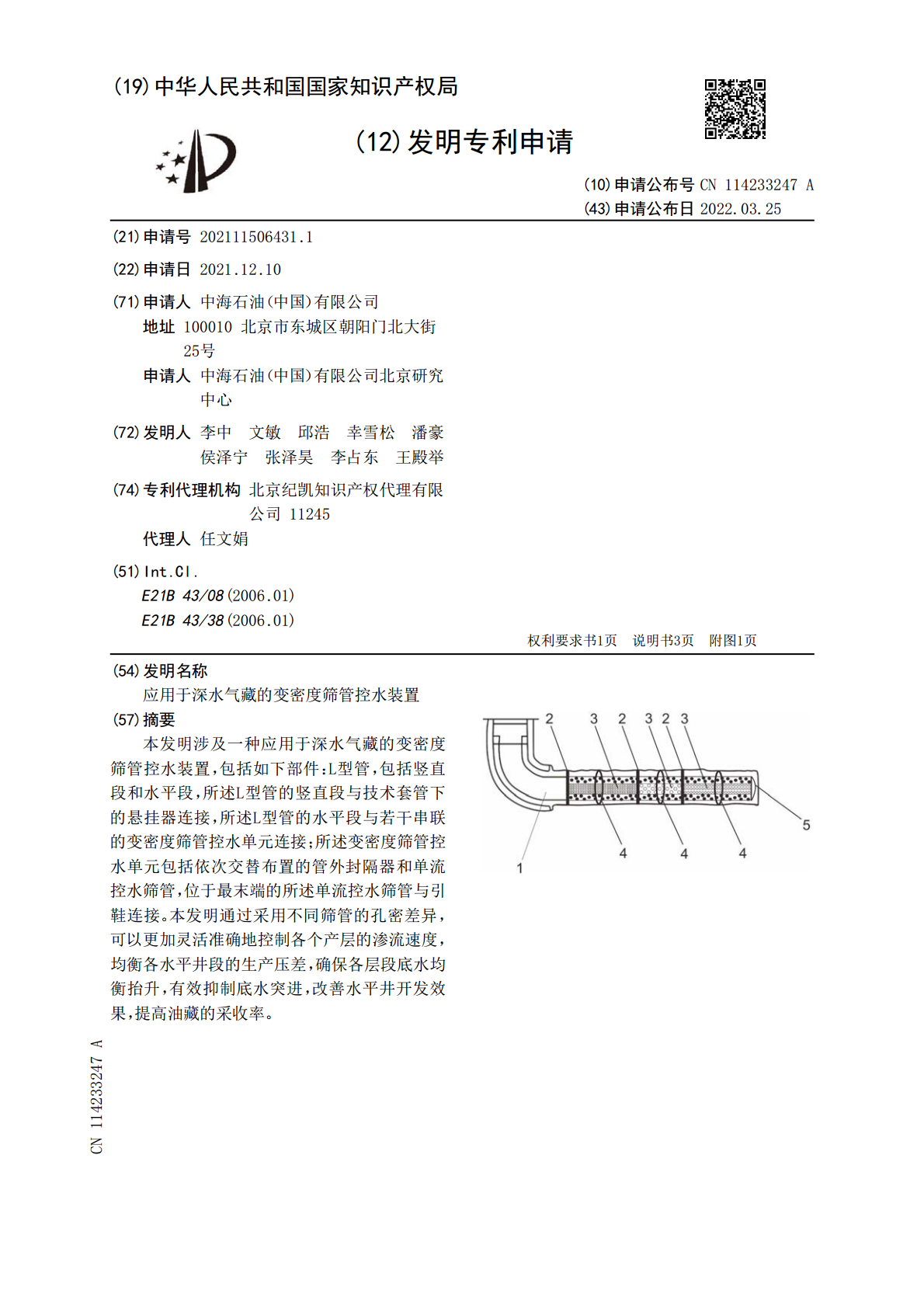

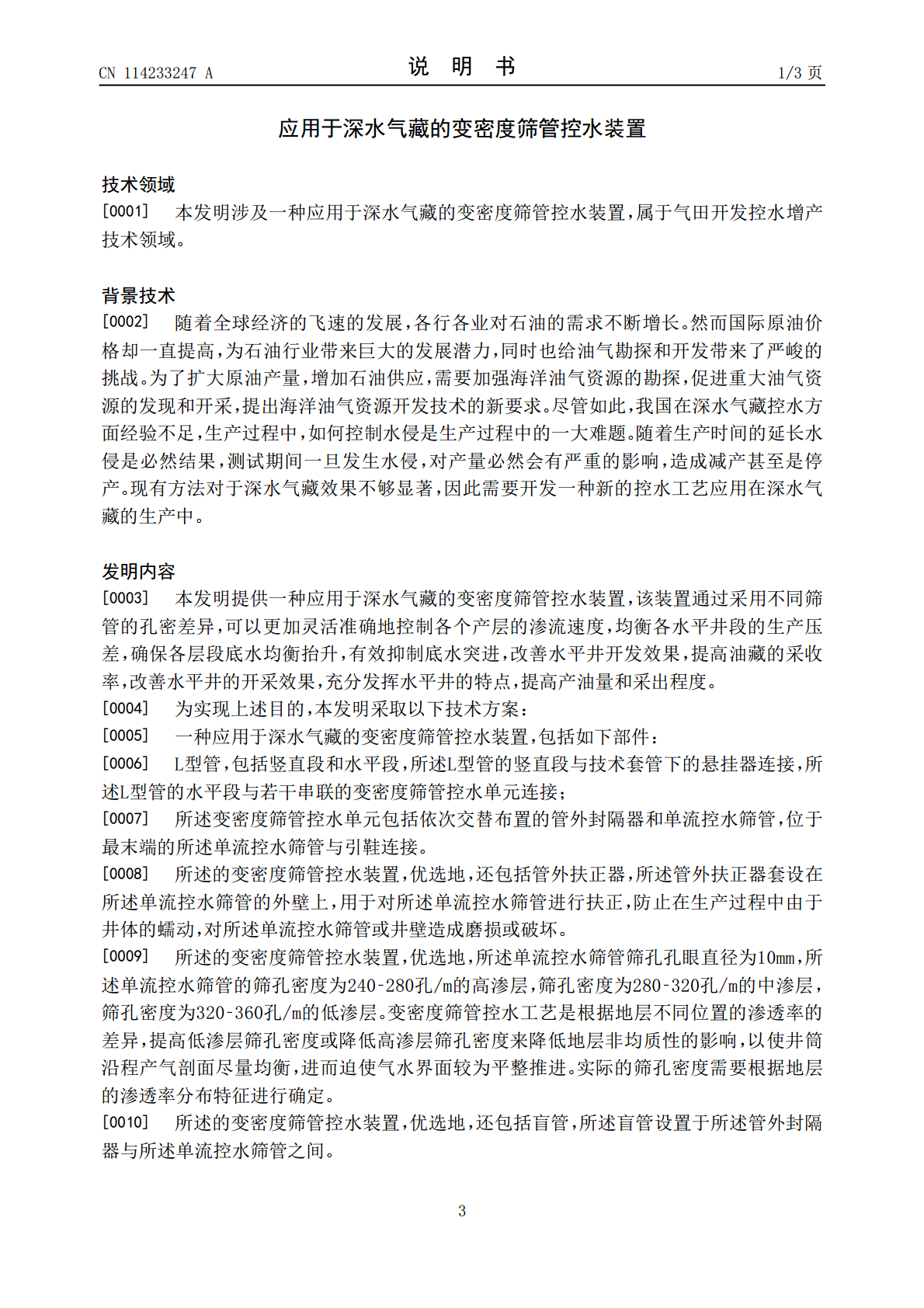

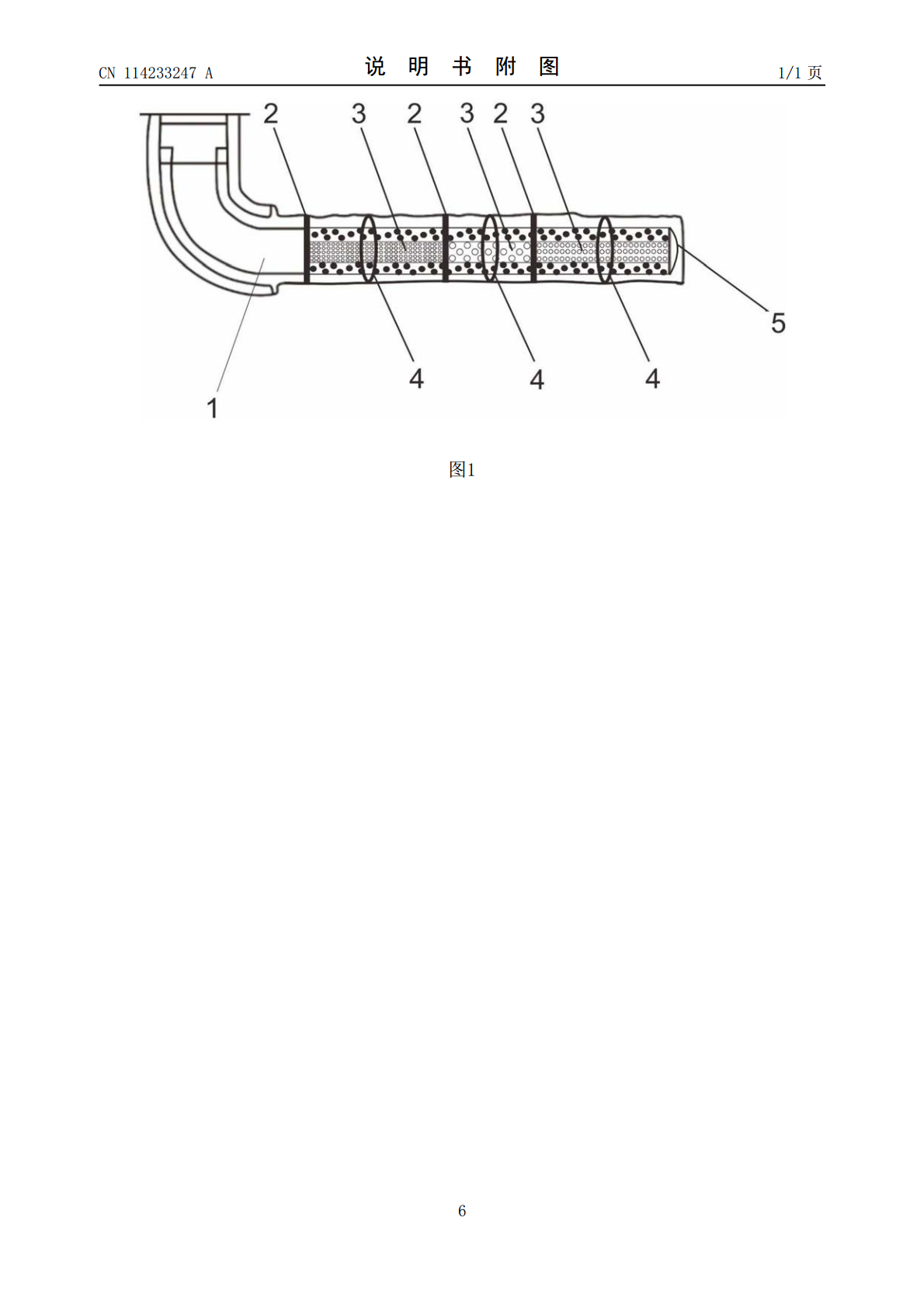

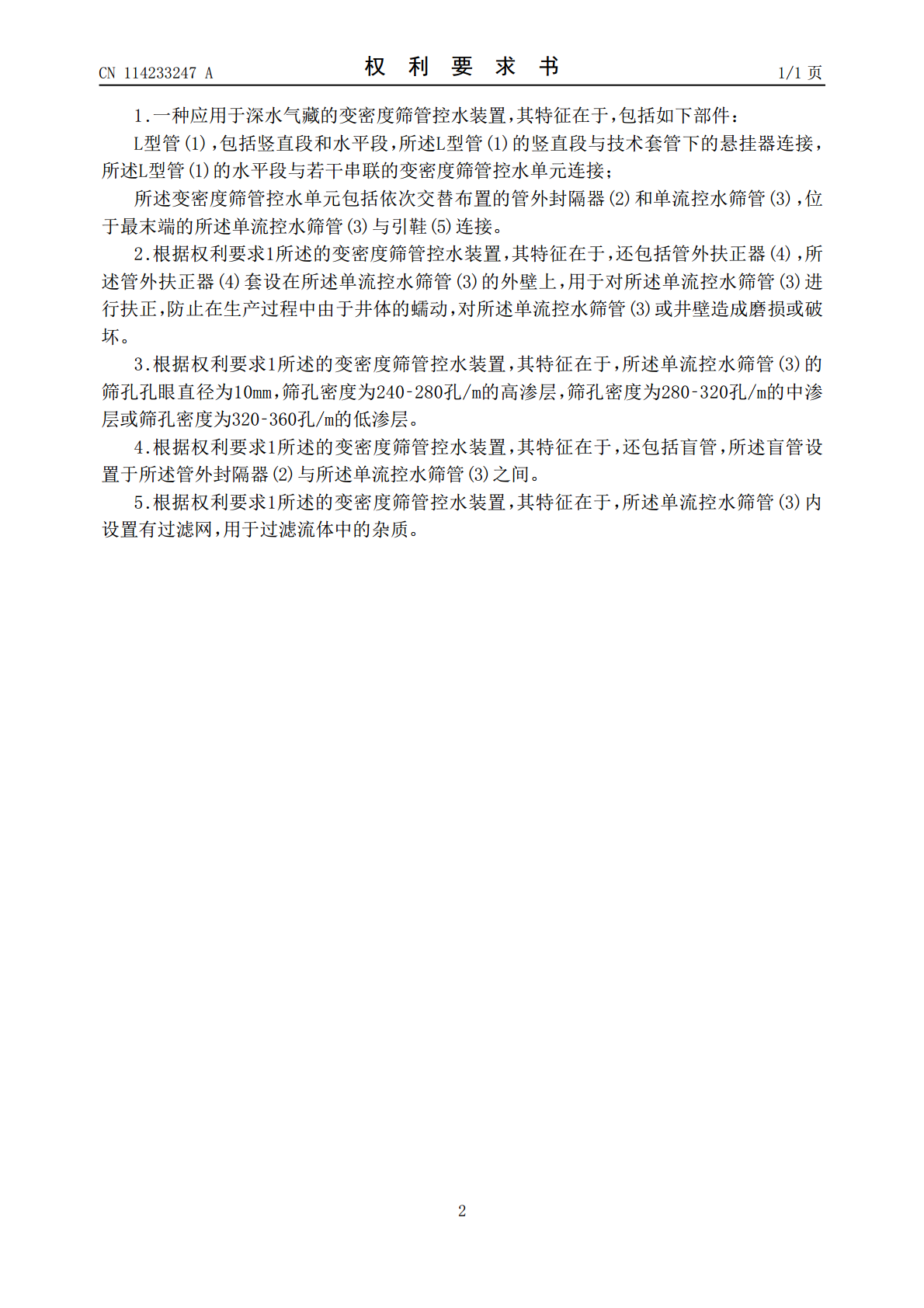

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114233247A(43)申请公布日2022.03.25(21)申请号202111506431.1(22)申请日2021.12.10(71)申请人中海石油（中国）有限公司地址100010北京市东城区朝阳门北大街25号申请人中海石油（中国）有限公司北京研究中心(72)发明人李中文敏邱浩幸雪松潘豪侯泽宁张泽昊李占东王殿举(74)专利代理机构北京纪凯知识产权代理有限公司11245代理人任文娟(51)Int.Cl.E21B43/08(2006.01)E21B43/38(2006.01)权利要求书1页说明书3页附图1页(54)发明名称应用于深水气藏的变密度筛管控水装置(57)摘要本发明涉及一种应用于深水气藏的变密度筛管控水装置，包括如下部件：L型管，包括竖直段和水平段，所述L型管的竖直段与技术套管下的悬挂器连接，所述L型管的水平段与若干串联的变密度筛管控水单元连接；所述变密度筛管控水单元包括依次交替布置的管外封隔器和单流控水筛管，位于最末端的所述单流控水筛管与引鞋连接。本发明通过采用不同筛管的孔密差异，可以更加灵活准确地控制各个产层的渗流速度，均衡各水平井段的生产压差，确保各层段底水均衡抬升，有效抑制底水突进，改善水平井开发效果，提高油藏的采收率。CN114233247ACN114233247A权利要求书1/1页1.一种应用于深水气藏的变密度筛管控水装置，其特征在于，包括如下部件：L型管(1)，包括竖直段和水平段，所述L型管(1)的竖直段与技术套管下的悬挂器连接，所述L型管(1)的水平段与若干串联的变密度筛管控水单元连接；所述变密度筛管控水单元包括依次交替布置的管外封隔器(2)和单流控水筛管(3)，位于最末端的所述单流控水筛管(3)与引鞋(5)连接。2.根据权利要求1所述的变密度筛管控水装置，其特征在于，还包括管外扶正器(4)，所述管外扶正器(4)套设在所述单流控水筛管(3)的外壁上，用于对所述单流控水筛管(3)进行扶正，防止在生产过程中由于井体的蠕动，对所述单流控水筛管(3)或井壁造成磨损或破坏。3.根据权利要求1所述的变密度筛管控水装置，其特征在于，所述单流控水筛管(3)的筛孔孔眼直径为10mm，筛孔密度为240‑280孔/m的高渗层，筛孔密度为280‑320孔/m的中渗层或筛孔密度为320‑360孔/m的低渗层。4.根据权利要求1所述的变密度筛管控水装置，其特征在于，还包括盲管，所述盲管设置于所述管外封隔器(2)与所述单流控水筛管(3)之间。5.根据权利要求1所述的变密度筛管控水装置，其特征在于，所述单流控水筛管(3)内设置有过滤网，用于过滤流体中的杂质。2CN114233247A说明书1/3页应用于深水气藏的变密度筛管控水装置技术领域[0001]本发明涉及一种应用于深水气藏的变密度筛管控水装置，属于气田开发控水增产技术领域。背景技术[0002]随着全球经济的飞速的发展，各行各业对石油的需求不断增长。然而国际原油价格却一直提高，为石油行业带来巨大的发展潜力，同时也给油气勘探和开发带来了严峻的挑战。为了扩大原油产量，增加石油供应，需要加强海洋油气资源的勘探，促进重大油气资源的发现和开采，提出海洋油气资源开发技术的新要求。尽管如此，我国在深水气藏控水方面经验不足，生产过程中，如何控制水侵是生产过程中的一大难题。随着生产时间的延长水侵是必然结果，测试期间一旦发生水侵，对产量必然会有严重的影响，造成减产甚至是停产。现有方法对于深水气藏效果不够显著，因此需要开发一种新的控水工艺应用在深水气藏的生产中。发明内容[0003]本发明提供一种应用于深水气藏的变密度筛管控水装置，该装置通过采用不同筛管的孔密差异，可以更加灵活准确地控制各个产层的渗流速度，均衡各水平井段的生产压差，确保各层段底水均衡抬升，有效抑制底水突进，改善水平井开发效果，提高油藏的采收率，改善水平井的开采效果，充分发挥水平井的特点，提高产油量和采出程度。[0004]为实现上述目的，本发明采取以下技术方案：[0005]一种应用于深水气藏的变密度筛管控水装置，包括如下部件：[0006]L型管，包括竖直段和水平段，所述L型管的竖直段与技术套管下的悬挂器连接，所述L型管的水平段与若干串联的变密度筛管控水单元连接；[0007]所述变密度筛管控水单元包括依次交替布置的管外封隔器和单流控水筛管，位于最末端的所述单流控水筛管与引鞋连接。[0008]所述的变密度筛管控水装置，优选地，还包括管外扶正器，所述管外扶正器套设在所述单流控水筛管的外壁上，用于对所述单流控水筛管进行扶正，防止在生产过程中由于井体的蠕动，对所述单流控水筛管或井壁造成磨损或破坏。[0009]所述的变密度筛管控水装置，优选地，所述单流控水筛管筛孔孔眼直径
