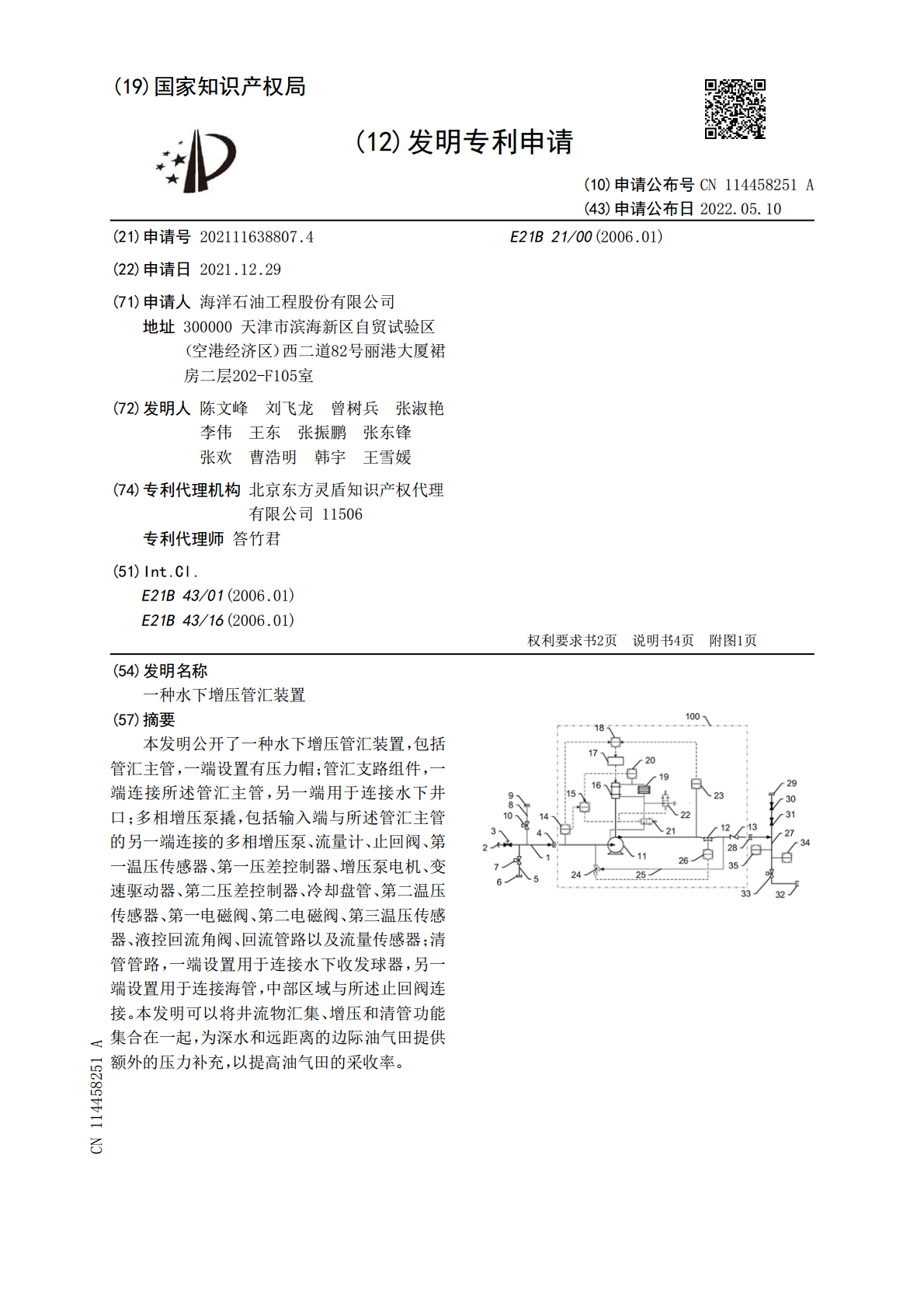

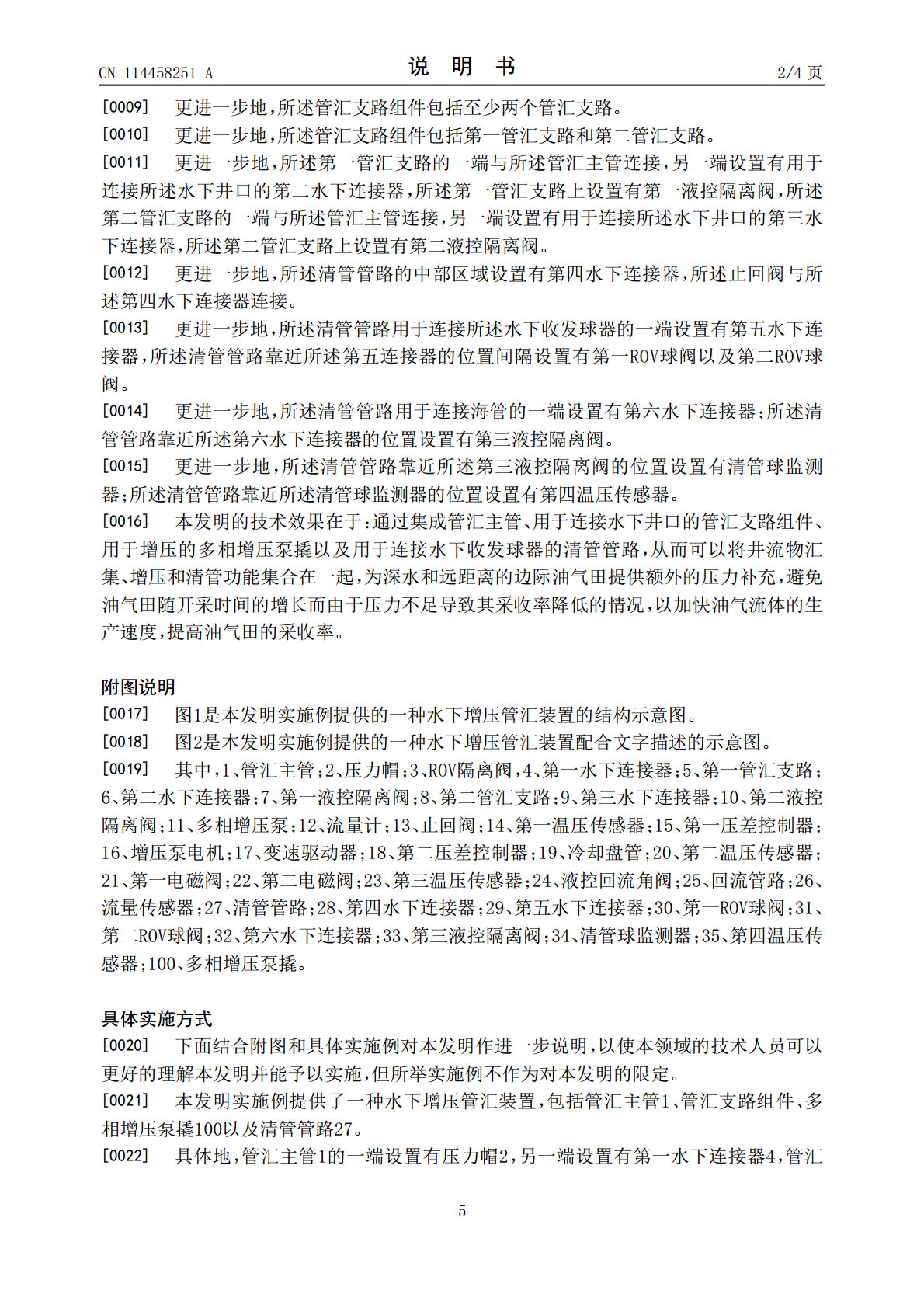

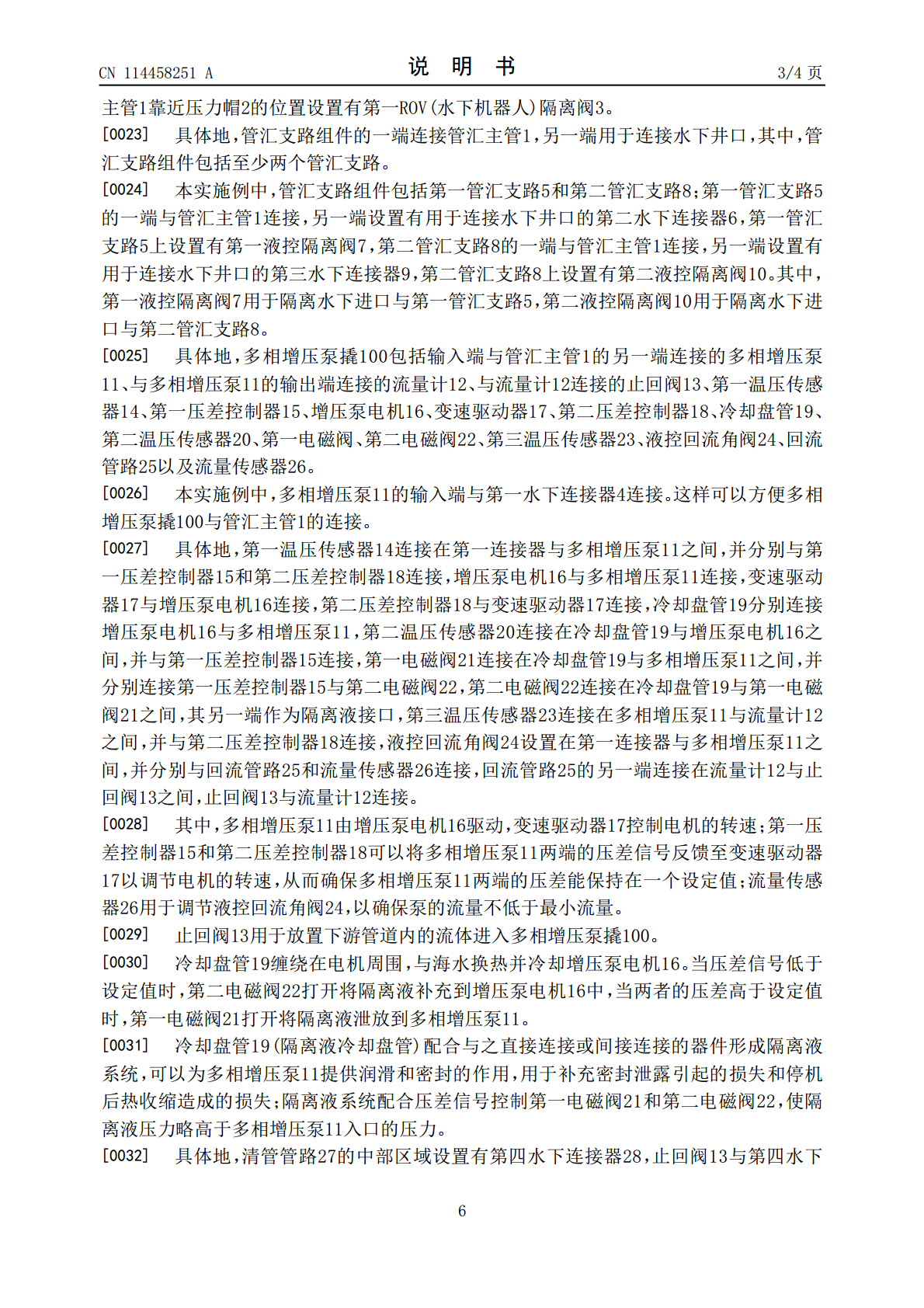

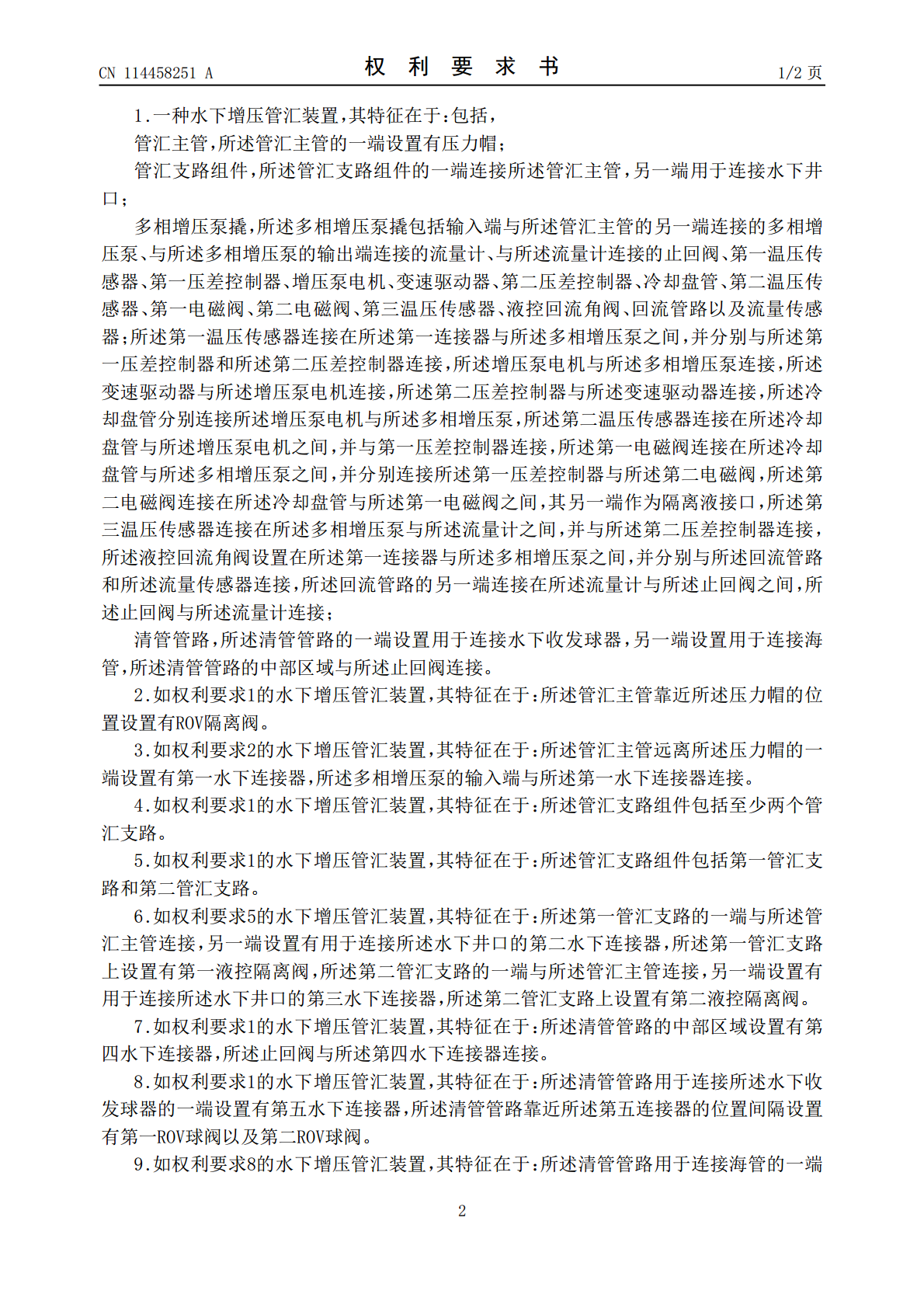

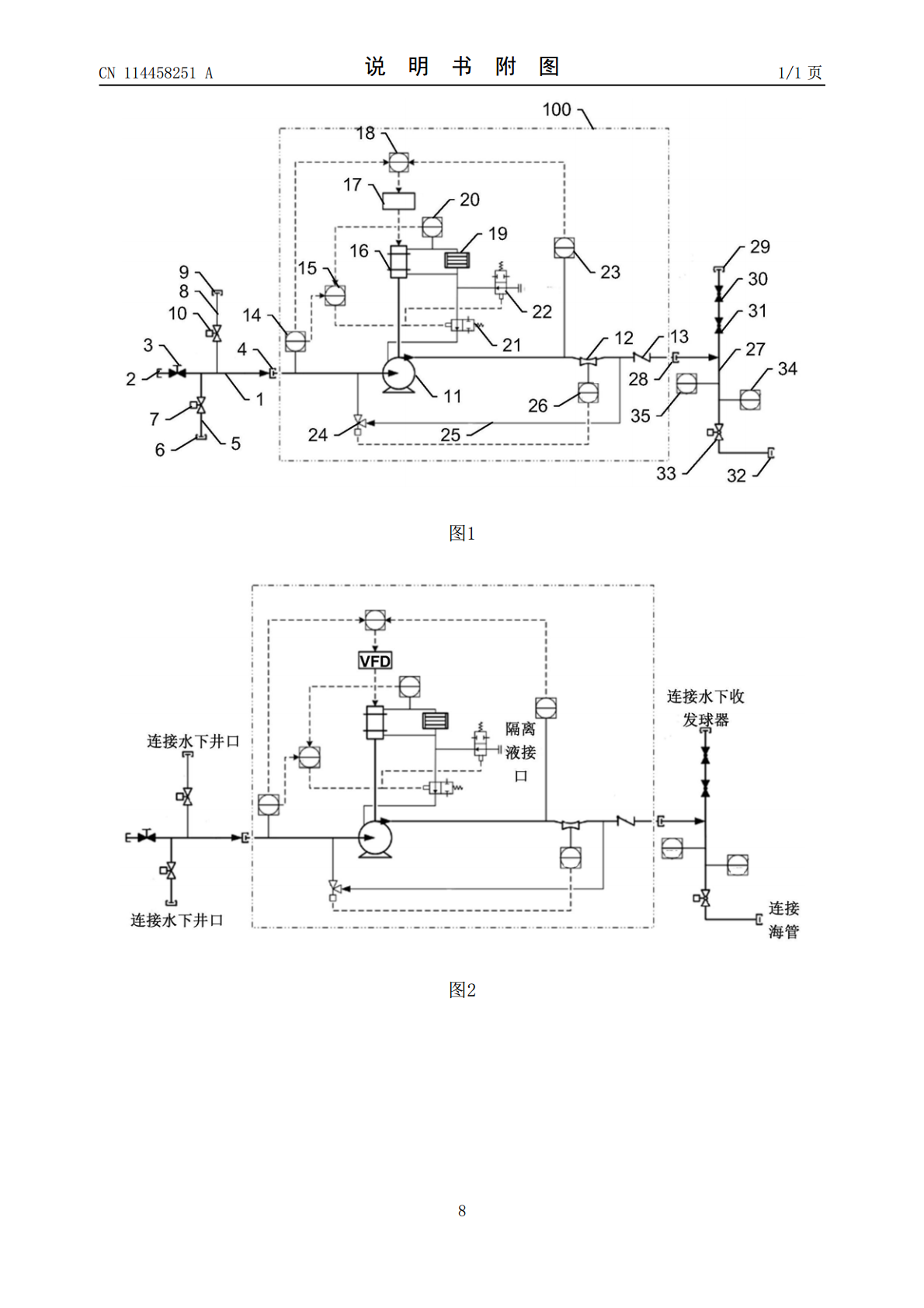

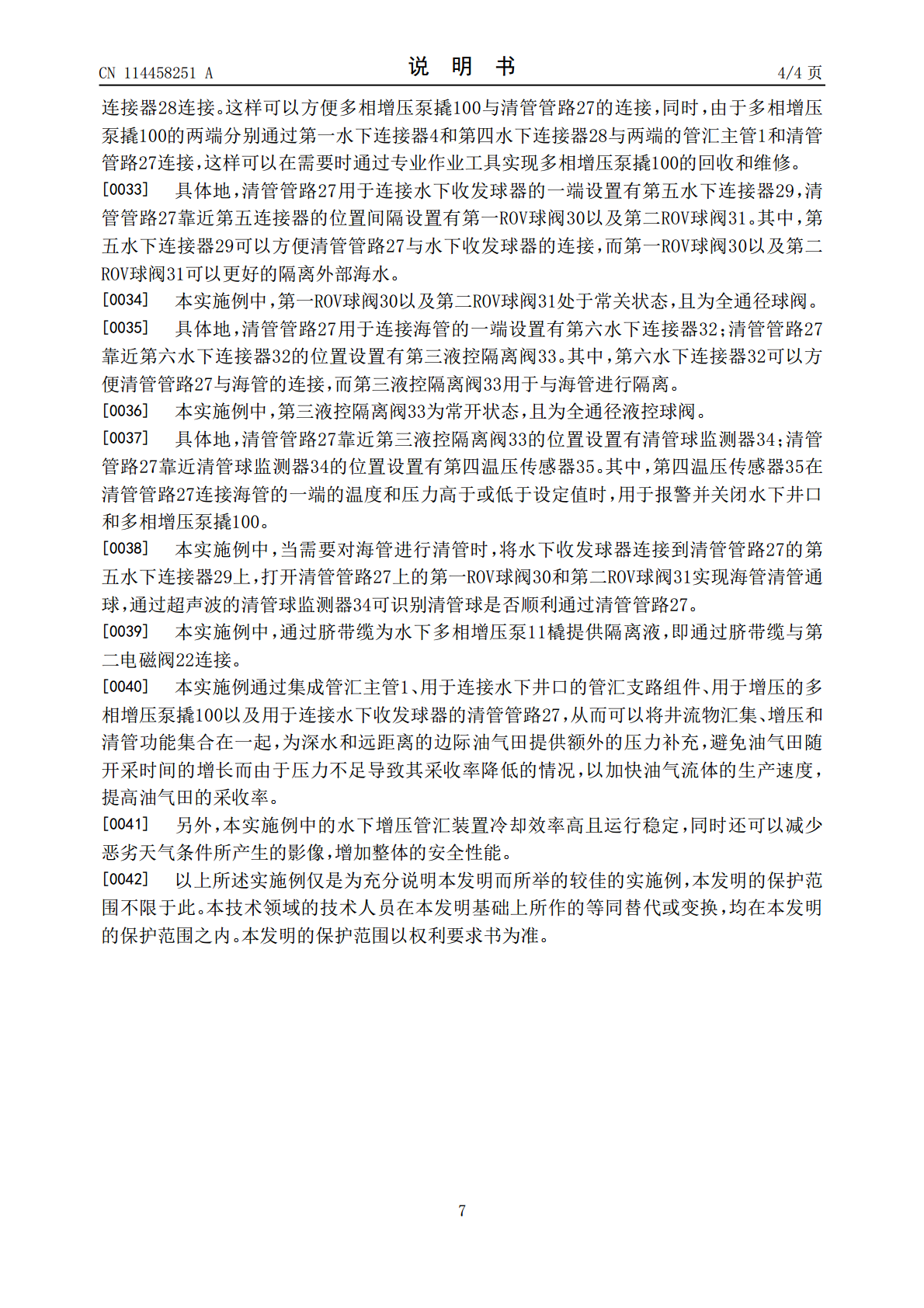

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114458251A(43)申请公布日2022.05.10(21)申请号202111638807.4E21B21/00(2006.01)(22)申请日2021.12.29(71)申请人海洋石油工程股份有限公司地址300000天津市滨海新区自贸试验区（空港经济区）西二道82号丽港大厦裙房二层202-F105室(72)发明人陈文峰刘飞龙曾树兵张淑艳李伟王东张振鹏张东锋张欢曹浩明韩宇王雪媛(74)专利代理机构北京东方灵盾知识产权代理有限公司11506专利代理师答竹君(51)Int.Cl.E21B43/01(2006.01)E21B43/16(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种水下增压管汇装置(57)摘要本发明公开了一种水下增压管汇装置，包括管汇主管，一端设置有压力帽；管汇支路组件，一端连接所述管汇主管，另一端用于连接水下井口；多相增压泵撬，包括输入端与所述管汇主管的另一端连接的多相增压泵、流量计、止回阀、第一温压传感器、第一压差控制器、增压泵电机、变速驱动器、第二压差控制器、冷却盘管、第二温压传感器、第一电磁阀、第二电磁阀、第三温压传感器、液控回流角阀、回流管路以及流量传感器；清管管路，一端设置用于连接水下收发球器，另一端设置用于连接海管，中部区域与所述止回阀连接。本发明可以将井流物汇集、增压和清管功能集合在一起，为深水和远距离的边际油气田提供额外的压力补充，以提高油气田的采收率。CN114458251ACN114458251A权利要求书1/2页1.一种水下增压管汇装置，其特征在于：包括，管汇主管，所述管汇主管的一端设置有压力帽；管汇支路组件，所述管汇支路组件的一端连接所述管汇主管，另一端用于连接水下井口；多相增压泵撬，所述多相增压泵撬包括输入端与所述管汇主管的另一端连接的多相增压泵、与所述多相增压泵的输出端连接的流量计、与所述流量计连接的止回阀、第一温压传感器、第一压差控制器、增压泵电机、变速驱动器、第二压差控制器、冷却盘管、第二温压传感器、第一电磁阀、第二电磁阀、第三温压传感器、液控回流角阀、回流管路以及流量传感器；所述第一温压传感器连接在所述第一连接器与所述多相增压泵之间，并分别与所述第一压差控制器和所述第二压差控制器连接，所述增压泵电机与所述多相增压泵连接，所述变速驱动器与所述增压泵电机连接，所述第二压差控制器与所述变速驱动器连接，所述冷却盘管分别连接所述增压泵电机与所述多相增压泵，所述第二温压传感器连接在所述冷却盘管与所述增压泵电机之间，并与第一压差控制器连接，所述第一电磁阀连接在所述冷却盘管与所述多相增压泵之间，并分别连接所述第一压差控制器与所述第二电磁阀，所述第二电磁阀连接在所述冷却盘管与所述第一电磁阀之间，其另一端作为隔离液接口，所述第三温压传感器连接在所述多相增压泵与所述流量计之间，并与所述第二压差控制器连接，所述液控回流角阀设置在所述第一连接器与所述多相增压泵之间，并分别与所述回流管路和所述流量传感器连接，所述回流管路的另一端连接在所述流量计与所述止回阀之间，所述止回阀与所述流量计连接；清管管路，所述清管管路的一端设置用于连接水下收发球器，另一端设置用于连接海管，所述清管管路的中部区域与所述止回阀连接。2.如权利要求1的水下增压管汇装置，其特征在于：所述管汇主管靠近所述压力帽的位置设置有ROV隔离阀。3.如权利要求2的水下增压管汇装置，其特征在于：所述管汇主管远离所述压力帽的一端设置有第一水下连接器，所述多相增压泵的输入端与所述第一水下连接器连接。4.如权利要求1的水下增压管汇装置，其特征在于：所述管汇支路组件包括至少两个管汇支路。5.如权利要求1的水下增压管汇装置，其特征在于：所述管汇支路组件包括第一管汇支路和第二管汇支路。6.如权利要求5的水下增压管汇装置，其特征在于：所述第一管汇支路的一端与所述管汇主管连接，另一端设置有用于连接所述水下井口的第二水下连接器，所述第一管汇支路上设置有第一液控隔离阀，所述第二管汇支路的一端与所述管汇主管连接，另一端设置有用于连接所述水下井口的第三水下连接器，所述第二管汇支路上设置有第二液控隔离阀。7.如权利要求1的水下增压管汇装置，其特征在于：所述清管管路的中部区域设置有第四水下连接器，所述止回阀与所述第四水下连接器连接。8.如权利要求1的水下增压管汇装置，其特征在于：所述清管管路用于连接所述水下收发球器的一端设置有第五水下连接器，所述清管管路靠近所述第五连接器的位置间隔设置有第一ROV球阀以及第二ROV球阀。9.如权利要求8的水下增压管汇装置，其特征在于：所述清管管路用于连接海管的一端2CN114458251A权利要求书2/2页设置有第六水下连接器；所述清管管路靠近所述第六水下连
