一种耐盐聚合物和驱油剂体系及制备方法.pdf

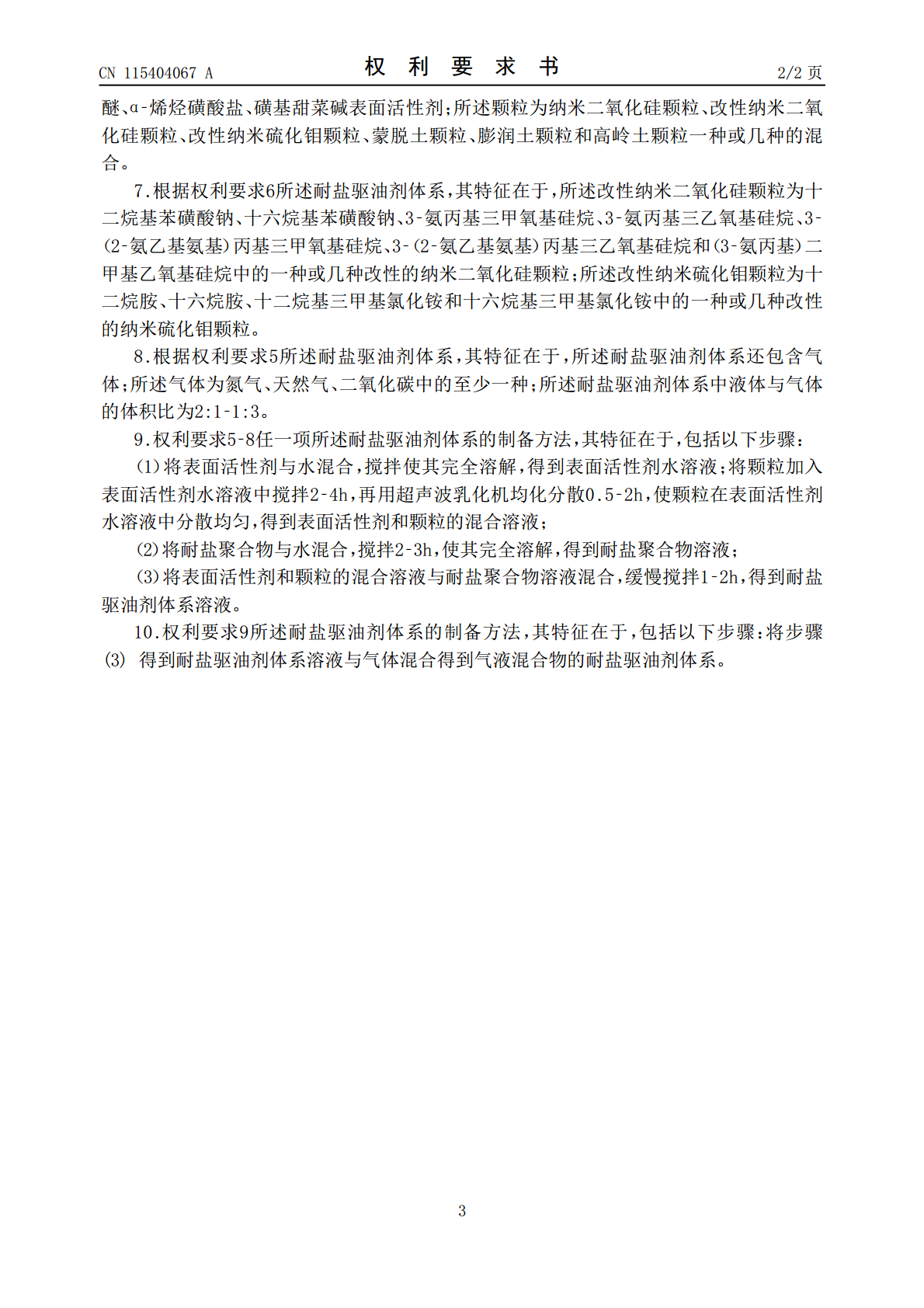

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115404067A(43)申请公布日2022.11.29(21)申请号202110579268.5C08F220/06(2006.01)(22)申请日2021.05.26C08F220/18(2006.01)C08F220/60(2006.01)(71)申请人大庆油田有限责任公司C08F216/14(2006.01)地址163453黑龙江省大庆市让胡路区中C08F220/38(2006.01)央大街南段233号申请人中国石油天然气股份有限公司(72)发明人刘宏生曹瑞波韩培慧陈国李长庆郭松林吕昌森崔长玉(74)专利代理机构大庆知文知识产权代理有限公司23115专利代理师荆晓红(51)Int.Cl.C09K8/584(2006.01)C08F292/00(2006.01)C08F220/56(2006.01)权利要求书2页说明书12页(54)发明名称一种耐盐聚合物和驱油剂体系及制备方法(57)摘要本发明涉及一种耐盐聚合物和驱油剂体系及制备方法。主要解决现有抗盐或疏水缔合聚合物具有抗盐性不具有提高采收率作用的问题。其特征在于：耐盐聚合物各组分及配比按重量百分比如下：所述丙烯酰胺为20‑21.5wt%，丙烯酸为3.5‑5wt%：具有表面活性作用的功能单体为0.2‑1wt%，具有抗盐耐温作用的功能单体为0.2‑0.8wt%，具有疏水作用的功能单体为0.4‑0.8wt%，余量为水；一种耐盐驱油剂体系，各组分及配比按重量百分比如下：耐盐聚合物0.04‑0.3wt%，表面活性剂0.1‑0.6wt%，颗粒0.05‑0.8wt%，余量为水。该耐盐聚合物和驱油剂体系，同时具有封堵高渗层扩大波及体积和提高驱油效率作用，从而能够实现大幅提高采收率。CN115404067ACN115404067A权利要求书1/2页1.一种耐盐聚合物，其特征在于，所述耐盐聚合物由丙烯酰胺、丙烯酸、具有表面活性作用的功能单体、具有抗盐耐温作用的功能单体和具有疏水作用的功能单体共聚而成，各组分及配比按重量百分比如下：所述丙烯酰胺为20‑21.5wt%，丙烯酸为3.5‑5wt%，具有表面活性作用的功能单体为0.2‑1wt%，具有抗盐耐温作用的功能单体为0.2‑0.8wt%，具有疏水作用的功能单体为0.4‑0.8wt%，余量为水。2.根据权利要求1所述耐盐聚合物，其特征在于，所述具有表面活性作用的功能单体选自：丙烯酰胺丙基甜菜碱、3‑烯丙氧基‑1‑羟基‑1‑丙烷磺酸钠、2‑丙烯酰胺基十二烷基磺酸、2‑丙烯酰胺基‑2‑甲基十二烷磺酸钠和3‑甲基丙烯酰胺丙基二氨基丙磺酸钠中的一种或几种的任意混合；所述具有抗盐耐温作用的功能单体为改性纳米二氧化硅功能单体；所述具有抗盐耐温作用的功能单体为改性纳米二氧化硅功能单体与2‑丙烯酰胺基‑2‑甲基丙磺酸、N‑丙烯酰基‑N’‑R基‑哌嗪和N‑苯乙基‑N‑十二烷基甲基丙烯酰胺中的一种或几种的任意混合；所述具有疏水作用的功能单体可以选自：丙烯酸十六烷基酯、丙烯酸十二烷基酯、壬基酚聚氧乙烯丙烯酸酯、十二烷基聚氧乙烯丙烯酸酯和2‑丙烯酰胺基十四烷磺酸钠中的一种或几种的任意混合。3.根据权利要求2所述耐盐聚合物，其特征在于，所述改性纳米二氧化硅功能单体由以下方法制备得到：（1）利用氨基硅烷偶联剂和纳米二氧化硅在75‑100℃无水二甲苯或石脑油中，反应得到氨基改性的纳米二氧化硅；（2）利用碳碳双键改性剂与氨基改性的纳米二氧化硅反应得到具有反应活性的碳碳双键改性纳米二氧化硅功能单体；所述氨基硅烷偶联剂为3‑氨丙基三甲氧基硅烷、3‑氨丙基三乙氧基硅烷、3‑（2‑氨乙基氨基）丙基三甲氧基硅烷、3‑（2‑氨乙基氨基）丙基三乙氧基硅烷和（3‑氨丙基）二甲基乙氧基硅烷中的一种或几种的任意混合；所述碳碳双键改性剂为丙烯酸甲酯、丙烯酸乙酯、丙烯酸‑2‑乙基己酯、甲基丙烯酸乙酯、甲基丙烯酸丁酯和甲基丙烯酸羟乙酯中的一种或几种的任意混合。4.一种权利要求1所述耐盐聚合物的制备方法，其特征在于，将所述丙烯酰胺、丙烯酸、具有表面活性作用的功能单体、具有抗盐耐温作用的功能单体和具有疏水作用的功能单体进行共聚，共聚方法包括在氮气保护条件下，温度在0‑80℃下加入引发剂聚合反应3‑12h；所述引发剂为氧化还原引发剂或（/和）偶氮类引发剂，所述引发剂含量为0.02‑0.2wt%；所述氧化还原引发剂包括氧化剂和还原剂，所述氧化剂为过硫酸钾、过硫酸铵、过硫酸钠、过氧化苯甲酰和过氧化氢中的一种或几种的任意混合，所述还原剂为硫脲、亚硫酸钠、亚硫酸氢钠、硫代硫酸钠和硫酸亚铁中的一种或几种的任意混合；所述偶氮类引发剂为偶氮二异丁酸二甲酯、偶氮二异丙基咪唑啉盐酸盐、偶氮二甲酰胺和偶氮二异丁脒盐酸盐中的一种或几种的任意混合。5.一种包括权利要
