一种无纺擦拭片材、制备方法及枪械擦拭布.pdf

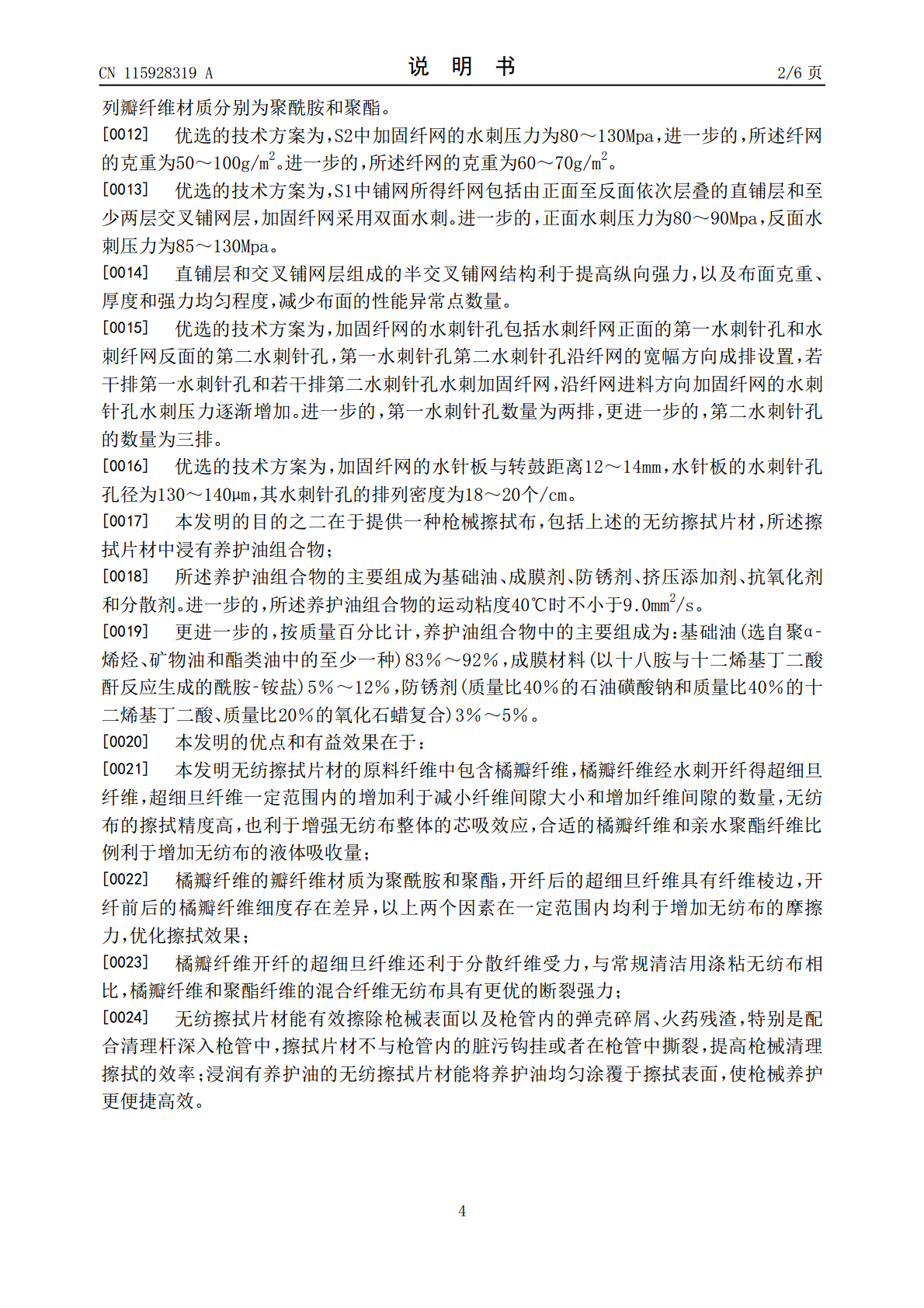

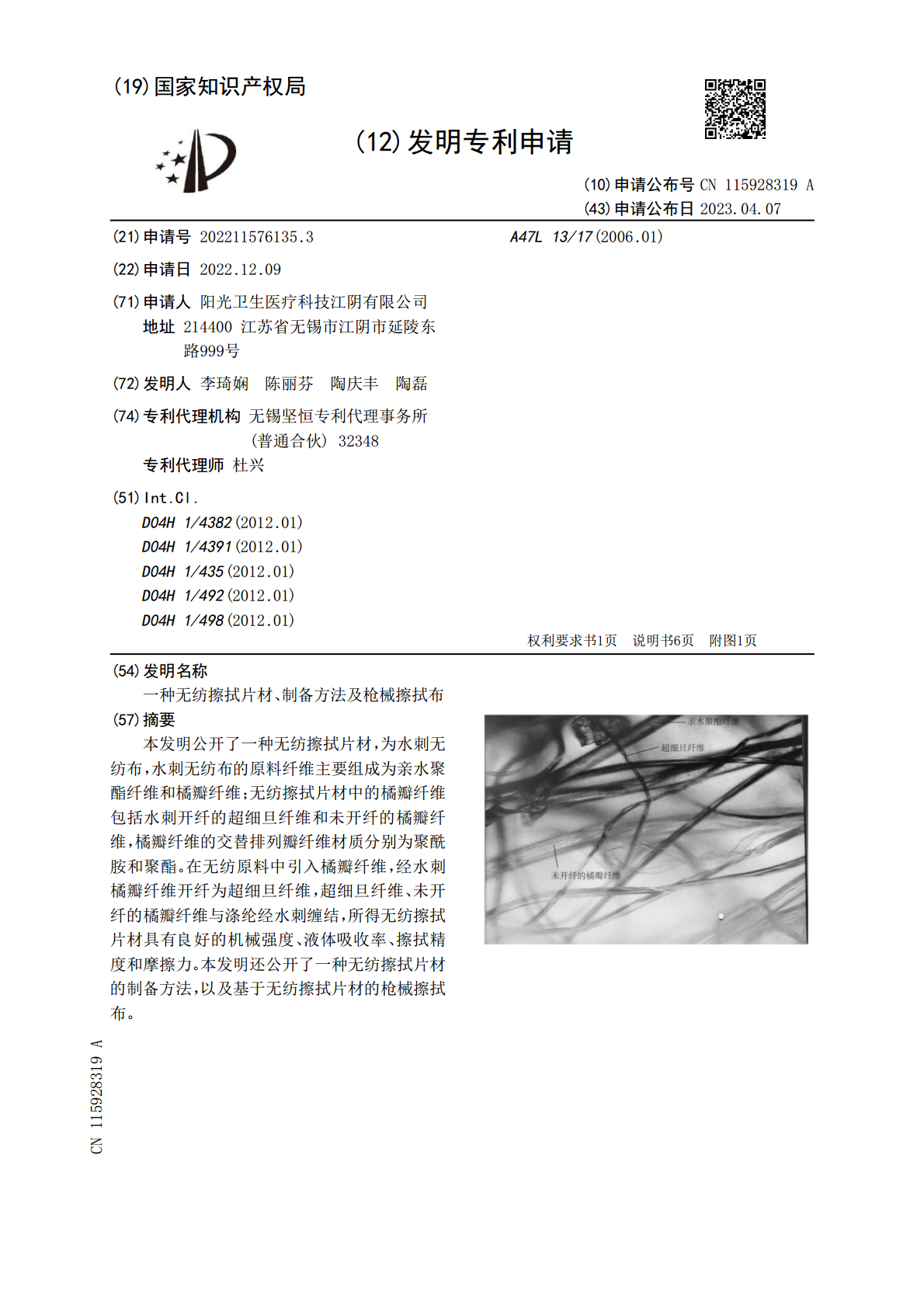

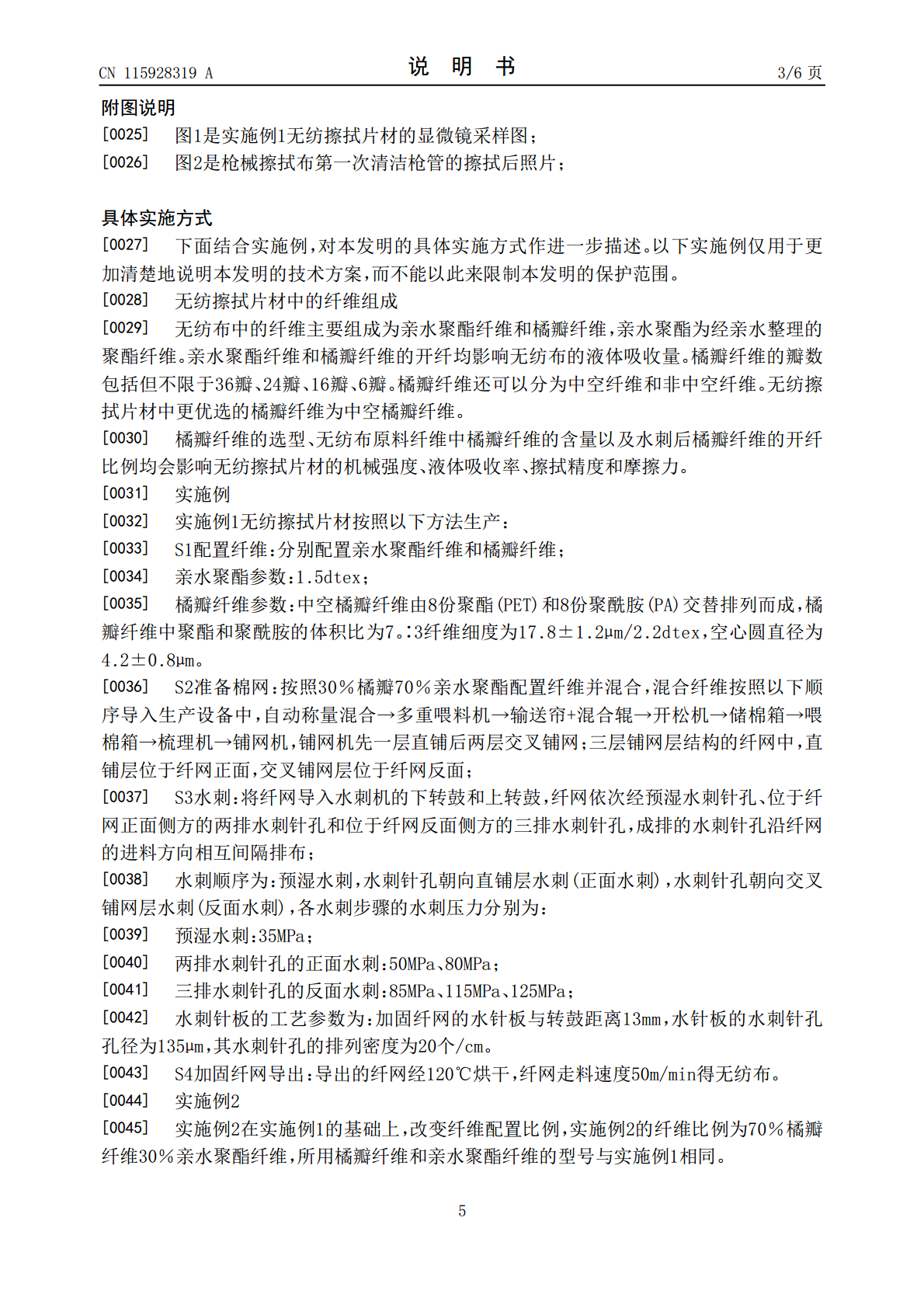

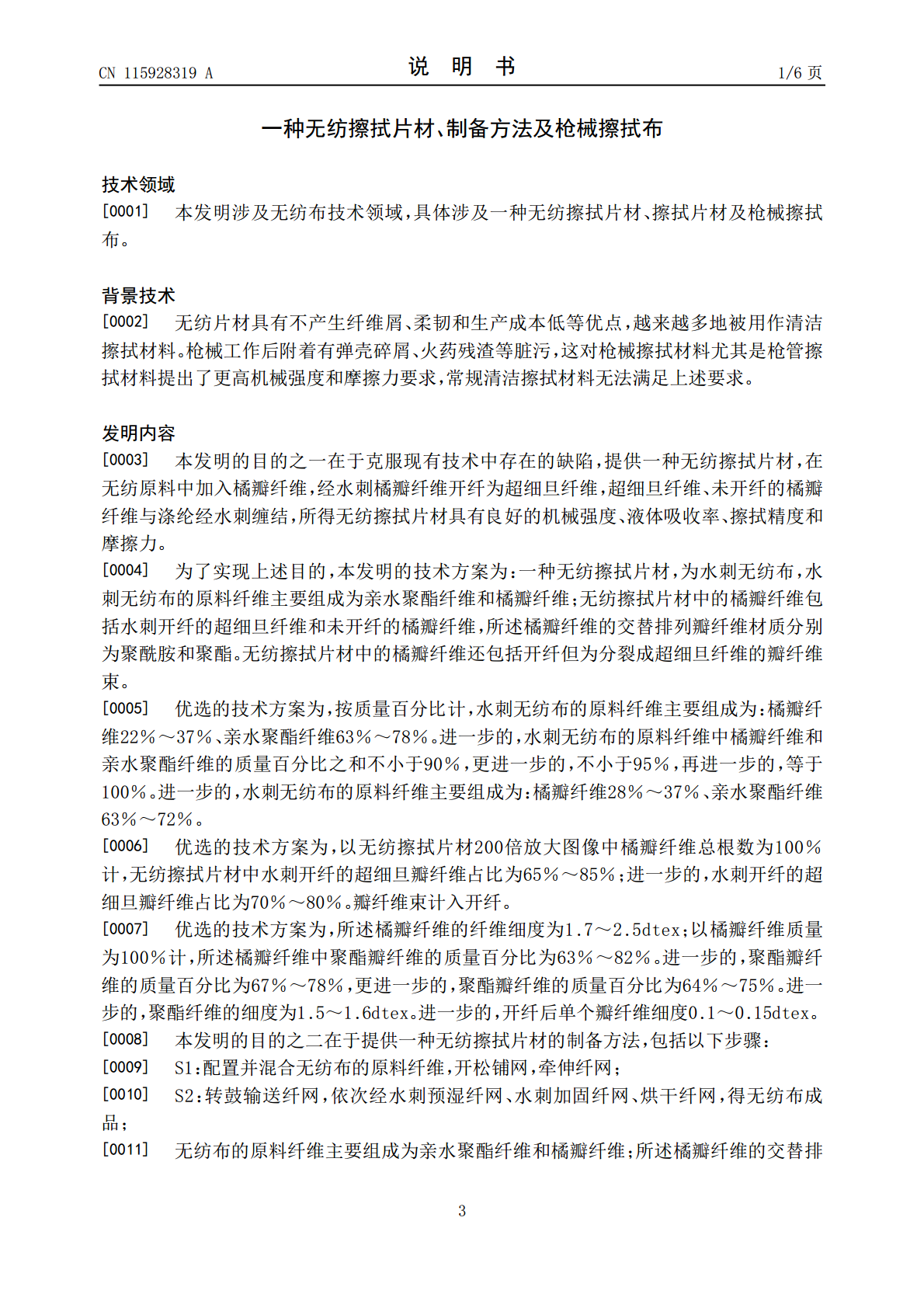

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115928319A(43)申请公布日2023.04.07(21)申请号202211576135.3A47L13/17(2006.01)(22)申请日2022.12.09(71)申请人阳光卫生医疗科技江阴有限公司地址214400江苏省无锡市江阴市延陵东路999号(72)发明人李琦娴陈丽芬陶庆丰陶磊(74)专利代理机构无锡坚恒专利代理事务所(普通合伙)32348专利代理师杜兴(51)Int.Cl.D04H1/4382(2012.01)D04H1/4391(2012.01)D04H1/435(2012.01)D04H1/492(2012.01)D04H1/498(2012.01)权利要求书1页说明书6页附图1页(54)发明名称一种无纺擦拭片材、制备方法及枪械擦拭布(57)摘要本发明公开了一种无纺擦拭片材，为水刺无纺布，水刺无纺布的原料纤维主要组成为亲水聚酯纤维和橘瓣纤维；无纺擦拭片材中的橘瓣纤维包括水刺开纤的超细旦纤维和未开纤的橘瓣纤维，橘瓣纤维的交替排列瓣纤维材质分别为聚酰胺和聚酯。在无纺原料中引入橘瓣纤维，经水刺橘瓣纤维开纤为超细旦纤维，超细旦纤维、未开纤的橘瓣纤维与涤纶经水刺缠结，所得无纺擦拭片材具有良好的机械强度、液体吸收率、擦拭精度和摩擦力。本发明还公开了一种无纺擦拭片材的制备方法，以及基于无纺擦拭片材的枪械擦拭布。CN115928319ACN115928319A权利要求书1/1页1.一种无纺擦拭片材，其特征在于，为水刺无纺布，水刺无纺布的原料纤维主要组成为亲水聚酯纤维和橘瓣纤维；无纺擦拭片材中的橘瓣纤维包括水刺开纤的超细旦纤维和未开纤的橘瓣纤维，所述橘瓣纤维的交替排列瓣纤维材质分别为聚酰胺和聚酯。2.根据权利要求1所述的无纺擦拭片材，其特征在于，按质量百分比计，水刺无纺布的原料纤维主要组成为：橘瓣纤维22%～37%、亲水聚酯纤维63%～78%。3.根据权利要求2所述的无纺擦拭片材，其特征在于，以无纺擦拭片材200倍放大图像中橘瓣纤维总根数为100%计，无纺擦拭片材中水刺开纤的超细旦瓣纤维占比为65%～85%。4.根据权利要求1所述的无纺擦拭片材，其特征在于，所述橘瓣纤维的纤维细度为1.7～2.5dtex；以橘瓣纤维质量为100%计，所述橘瓣纤维中聚酯瓣纤维的质量百分比为63%～82%。5.一种无纺擦拭片材的制备方法，其特征在于，包括以下步骤：S1：配置并混合无纺布的原料纤维，开松铺网，牵伸纤网；S2：转鼓输送纤网，依次经水刺预湿纤网、水刺加固纤网、烘干纤网，得无纺布成品；无纺布的原料纤维主要组成为亲水聚酯纤维和橘瓣纤维；所述橘瓣纤维的交替排列瓣纤维材质分别为聚酰胺和聚酯。6.根据权利要求5所述的无纺擦拭片材的制备方法，其特征在于，S2中加固纤网的水刺压力为80～130Mpa，进一步的，所述纤网的克重为50～100g/m2。7.根据权利要求5所述的无纺擦拭片材的制备方法，其特征在于，S1中铺网所得纤网包括由正面至反面依次层叠的直铺层和至少两层交叉铺网层，加固纤网采用双面水刺。8.根据权利要求5或7所述的无纺擦拭片材的制备方法，其特征在于，加固纤网的水刺针孔包括水刺纤网正面的第一水刺针孔和水刺纤网反面的第二水刺针孔，第一水刺针孔第二水刺针孔沿纤网的宽幅方向成排设置，若干排第一水刺针孔和若干排第二水刺针孔水刺加固纤网，沿纤网进料方向加固纤网的水刺针孔水刺压力逐渐增加。9.根据权利要求5所述的无纺擦拭片材的制备方法，其特征在于，加固纤网的水针板与转鼓距离12~14mm，水针板的水刺针孔孔径为130～140μm，其水刺针孔的密度为18～20个／cm。10.一种枪械擦拭布，其特征在于，包括权利要求1至4中任意一项所述的无纺擦拭片材，所述擦拭片材中浸有养护油组合物；所述养护油组合物的主要组成为基础油、成膜剂、防锈剂。2CN115928319A说明书1/6页一种无纺擦拭片材、制备方法及枪械擦拭布技术领域[0001]本发明涉及无纺布技术领域，具体涉及一种无纺擦拭片材、擦拭片材及枪械擦拭布。背景技术[0002]无纺片材具有不产生纤维屑、柔韧和生产成本低等优点，越来越多地被用作清洁擦拭材料。枪械工作后附着有弹壳碎屑、火药残渣等脏污，这对枪械擦拭材料尤其是枪管擦拭材料提出了更高机械强度和摩擦力要求，常规清洁擦拭材料无法满足上述要求。发明内容[0003]本发明的目的之一在于克服现有技术中存在的缺陷，提供一种无纺擦拭片材，在无纺原料中加入橘瓣纤维，经水刺橘瓣纤维开纤为超细旦纤维，超细旦纤维、未开纤的橘瓣纤维与涤纶经水刺缠结，所得无纺擦拭片材具有良好的机械强度、液体吸收率、擦拭精度和摩擦力。[0004]为了实现上述目的，本发明的技术方案为：一种无纺擦拭片材，为水刺无纺布，水刺无纺布的原
