用于工业现场的点检巡检记录系统.pdf

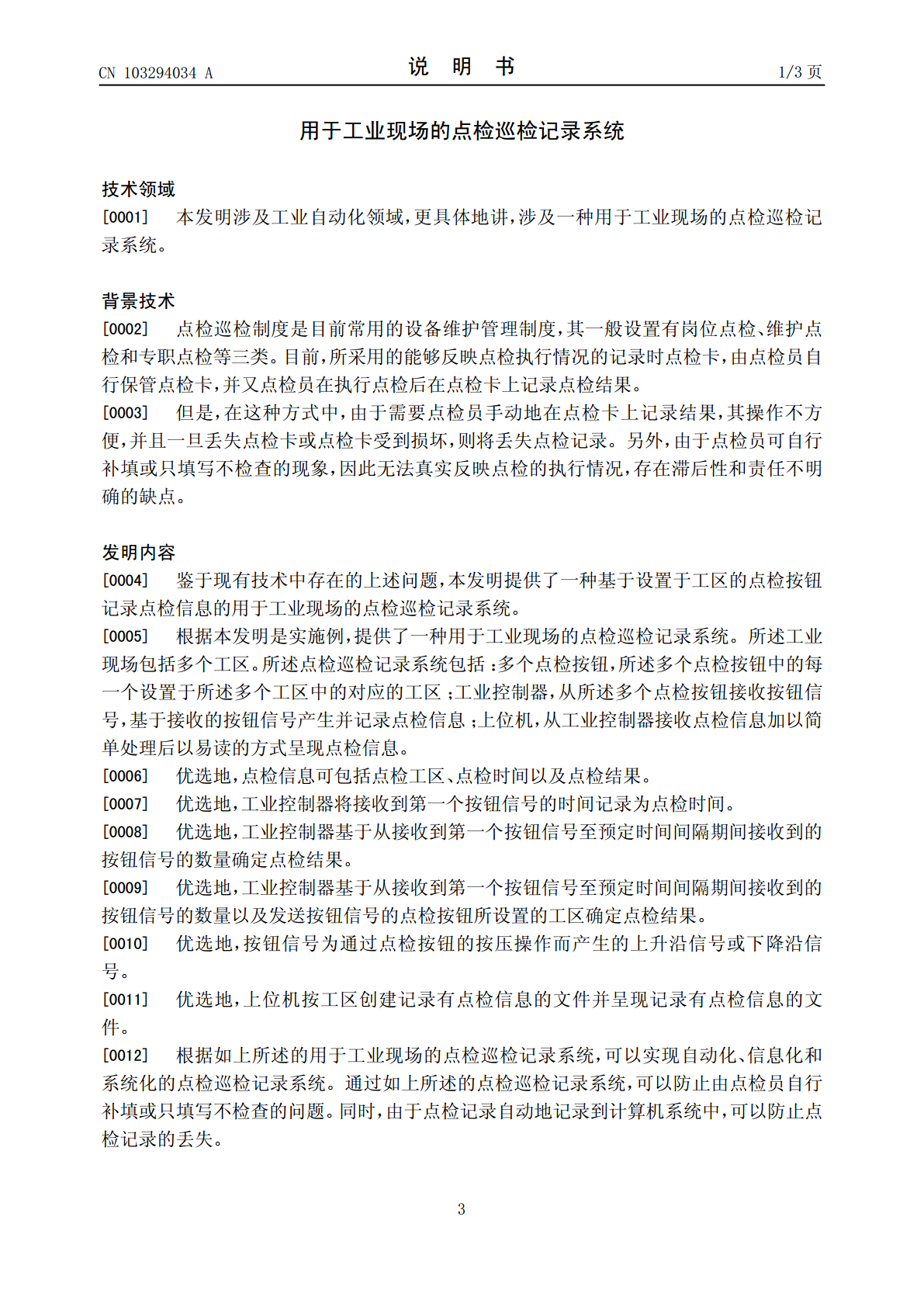

(19)中华人民共和国国家知识产权局*CN103294034A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103294034103294034A(43)申请公布日2013.09.11(21)申请号201310209463.4(22)申请日2013.05.30(71)申请人攀钢集团西昌钢钒有限公司地址615032四川省凉山彝族自治州西昌市经久工业园区(72)发明人景红伟(74)专利代理机构北京铭硕知识产权代理有限公司11286代理人王兆赓邱玲(51)Int.Cl.G05B19/418(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图1页附图1页(54)发明名称用于工业现场的点检巡检记录系统(57)摘要公开了一种用于工业现场的点检巡检记录系统。所述工业现场包括多个工区，并且所述点检巡检记录系统包括：多个点检按钮，所述多个点检按钮中的每一个设置于所述多个工区中的对应的工区；工业控制器，从所述多个点检按钮接收按钮信号，基于接收的按钮信号产生并记录点检信息；上位机，从工业控制器接收点检信息并呈现点检信息。CN103294034ACN103294ACN103294034A权利要求书1/1页1.一种用于工业现场的点检巡检记录系统，其中，所述工业现场包括多个工区，其特征在于所述点检巡检记录系统包括：多个点检按钮，所述多个点检按钮中的每一个设置于所述多个工区中的对应的工区；工业控制器，从所述多个点检按钮接收按钮信号，基于接收的按钮信号产生并记录点检信息；上位机，从工业控制器接收点检信息并呈现点检信息。2.根据权利要求1所述的点检巡检记录系统，其中，点检信息包括点检工区、点检时间以及点检结果。3.根据权利要求2所述的点检巡检记录系统，其中，工业控制器将接收到第一个按钮信号的时间记录为点检时间。4.根据权利要求3所述的点检巡检记录系统，其中，工业控制器基于从接收到第一个按钮信号至预定时间间隔期间接收到的按钮信号的数量确定点检结果。5.根据权利要求4所述的点检巡检记录系统，其中，工业控制器基于从接收到第一个按钮信号至预定时间间隔期间接收到的按钮信号的数量以及发送按钮信号的点检按钮所设置的工区确定点检结果。6.根据权利要求1所述的点检巡检记录系统，其中，按钮信号为通过点检按钮的按压操作而产生的上升沿信号或下降沿信号。7.根据权利要求1所述的点检巡检记录系统，其中，上位机按工区创建记录有点检信息的文件并呈现记录有点检信息的文件。2CN103294034A说明书1/3页用于工业现场的点检巡检记录系统技术领域[0001]本发明涉及工业自动化领域，更具体地讲，涉及一种用于工业现场的点检巡检记录系统。背景技术[0002]点检巡检制度是目前常用的设备维护管理制度，其一般设置有岗位点检、维护点检和专职点检等三类。目前，所采用的能够反映点检执行情况的记录时点检卡，由点检员自行保管点检卡，并又点检员在执行点检后在点检卡上记录点检结果。[0003]但是，在这种方式中，由于需要点检员手动地在点检卡上记录结果，其操作不方便，并且一旦丢失点检卡或点检卡受到损坏，则将丢失点检记录。另外，由于点检员可自行补填或只填写不检查的现象，因此无法真实反映点检的执行情况，存在滞后性和责任不明确的缺点。发明内容[0004]鉴于现有技术中存在的上述问题，本发明提供了一种基于设置于工区的点检按钮记录点检信息的用于工业现场的点检巡检记录系统。[0005]根据本发明是实施例，提供了一种用于工业现场的点检巡检记录系统。所述工业现场包括多个工区。所述点检巡检记录系统包括：多个点检按钮，所述多个点检按钮中的每一个设置于所述多个工区中的对应的工区；工业控制器，从所述多个点检按钮接收按钮信号，基于接收的按钮信号产生并记录点检信息；上位机，从工业控制器接收点检信息加以简单处理后以易读的方式呈现点检信息。[0006]优选地，点检信息可包括点检工区、点检时间以及点检结果。[0007]优选地，工业控制器将接收到第一个按钮信号的时间记录为点检时间。[0008]优选地，工业控制器基于从接收到第一个按钮信号至预定时间间隔期间接收到的按钮信号的数量确定点检结果。[0009]优选地，工业控制器基于从接收到第一个按钮信号至预定时间间隔期间接收到的按钮信号的数量以及发送按钮信号的点检按钮所设置的工区确定点检结果。[0010]优选地，按钮信号为通过点检按钮的按压操作而产生的上升沿信号或下降沿信号。[0011]优选地，上位机按工区创建记录有点检信息的文件并呈现记录有点检信息的文件。[0012]根据如上所述的用于工业现场的点检巡检记录系统，可以实现自动化、信息化和系统化的点检巡检记录系统。通过如上所述的点检巡检记录系统，可以防止由点检员自行补填或只填写不检查的问题。同时，由于点检记录自动地记录到计
