高空坠落保护装置.pdf

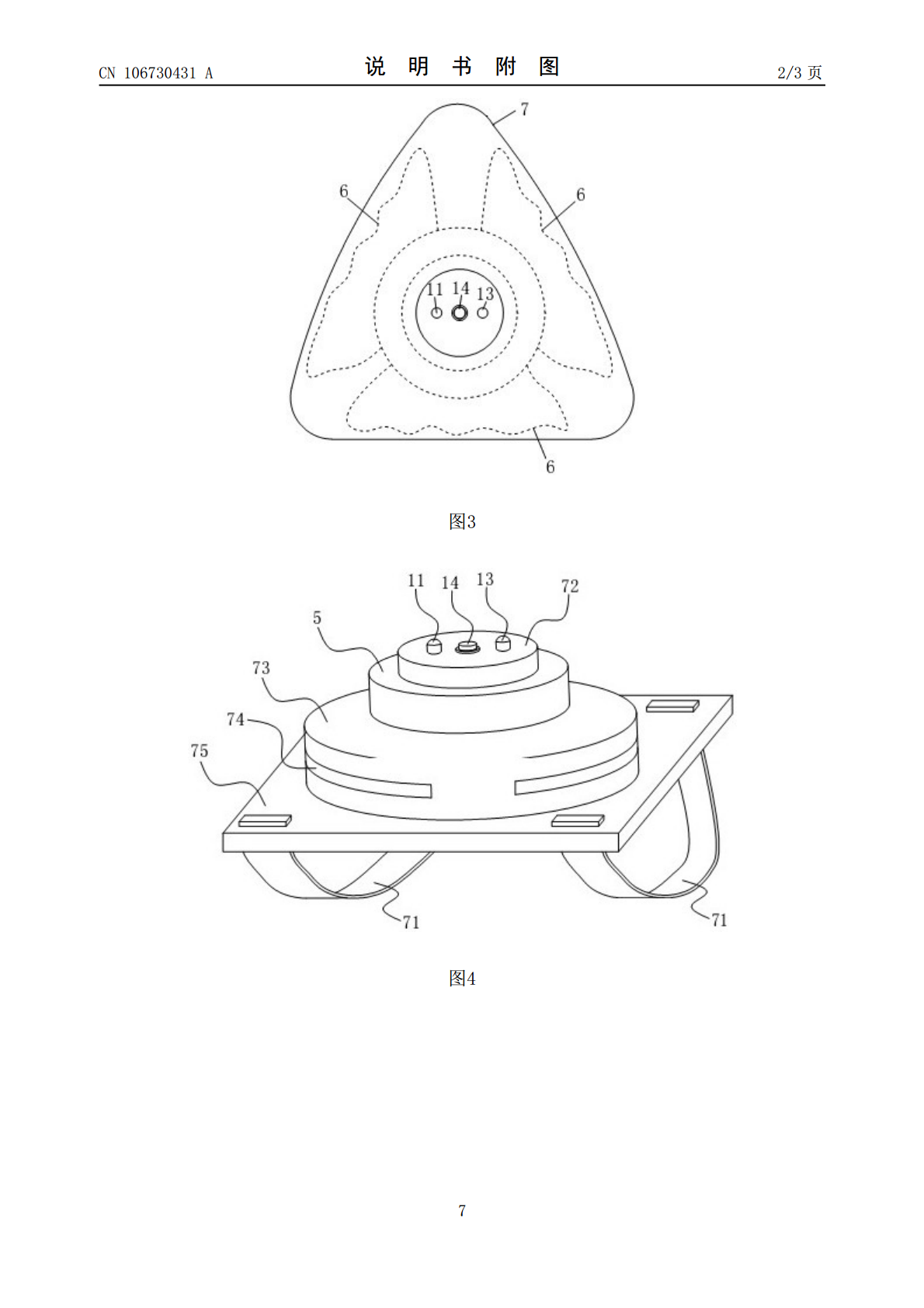

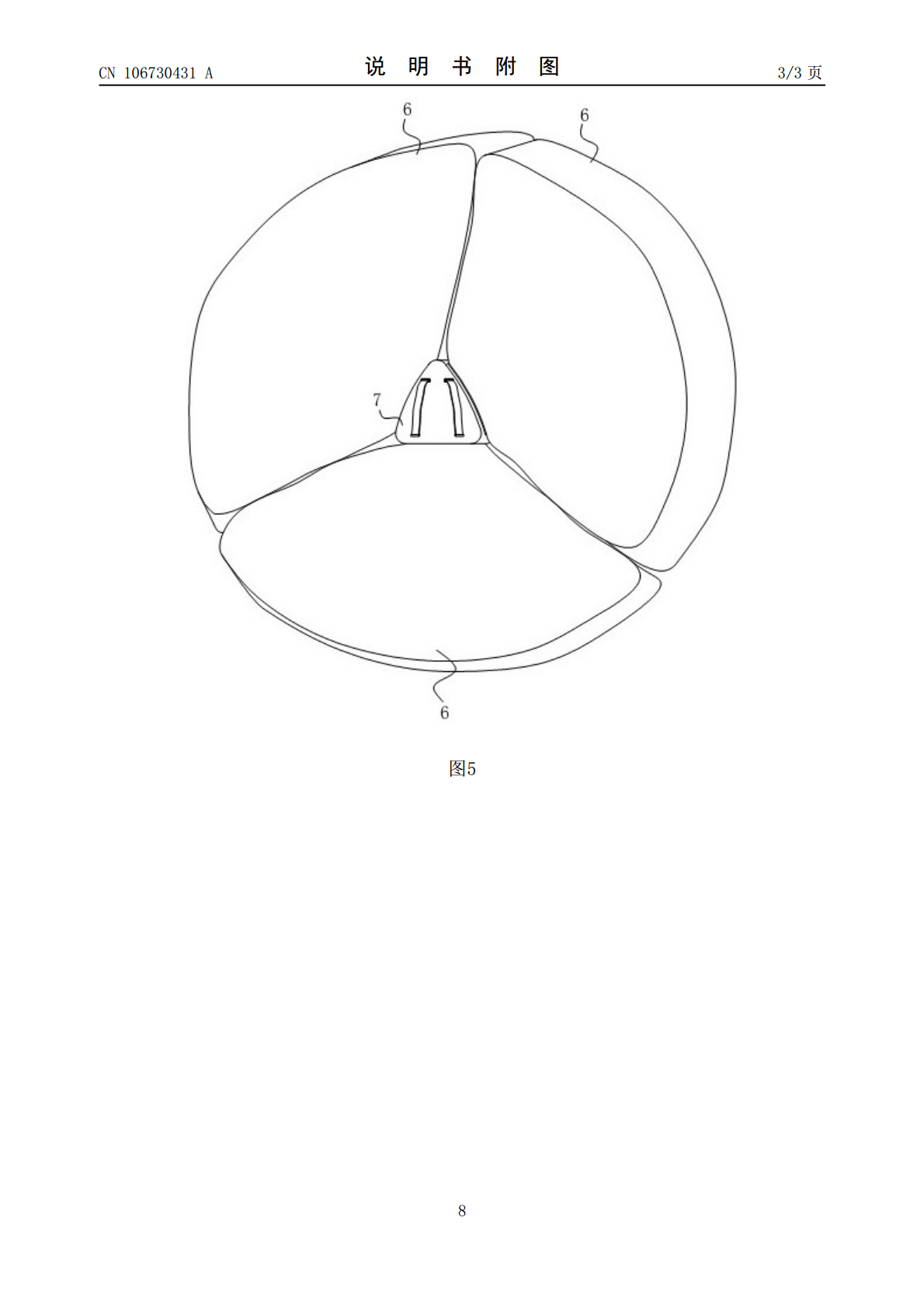

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106730431A(43)申请公布日2017.05.31(21)申请号201611129019.1(22)申请日2016.12.09(71)申请人潍坊医学院地址261056山东省潍坊市潍城区宝通西街7166号(72)发明人赵淑雯邱召运赵仁宏(74)专利代理机构潍坊鸢都专利事务所37215代理人张方昆(51)Int.Cl.A62B1/00(2006.01)B64D19/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称高空坠落保护装置(57)摘要本发明涉及一种高空坠落保护装置，其包括三轴加速度传感器、主控电路、点火驱动电路、点火器、气体发生器和安全气囊，其中，三轴加速度传感器检测加速度并将加速度信号传输给主控电路；主控电路接收加速度信号并向点火驱动电路发送点火使能信号；点火驱动电路接收点火使能信号并向点火器输送驱动电力；点火器内置于气体发生器中并可引爆气体发生器内的点火剂；气体发生器内填充点火剂和产气剂，气体发生器的出口与安全气囊连通；安全气囊包括一个以上安全气袋，各安全气袋折叠卷曲在一背包内，背包上开设有供各安全气袋弹出的气袋弹出口。本发明结构简单，使用方便，能有效降低高空坠落损害，保障高空作业人员安全。CN106730431ACN106730431A权利要求书1/1页1.一种高空坠落保护装置，其特征是包括三轴加速度传感器（1）、主控电路（2）、点火驱动电路（3）、点火器（4）、气体发生器（5）和安全气囊，其中：三轴加速度传感器（1），其检测加速度并将加速度信号传输给主控电路（2）；主控电路（2），其接收加速度信号并向点火驱动电路（3）发送点火使能信号；点火驱动电路（3），其接收点火使能信号并向点火器（4）输送驱动电力；点火器（4），其内置于气体发生器（5）中并可引爆气体发生器内的点火剂；气体发生器（5），其内填充点火剂和产气剂，其出口与安全气囊连通；安全气囊，其包括一个以上安全气袋（6），各安全气袋（6）折叠卷曲在一背包（7）内，背包（7）上开设有供各安全气袋（6）弹出的气袋弹出口（8）。2.如权利要求1所述的高空坠落保护装置，其特征是所述主控电路（2）上连接有安全气囊检测电路，该检测电路包括诊断电路（9）和记忆电路（10），诊断电路（9）上连接有故障指示灯（11）和检查连接器（12）。3.如权利要求2所述的高空坠落保护装置，其特征是所背包（7）的背面设置背带（71），背包（7）的正面安装有控制盒（72），所述三轴加速度传感器（1）、主控电路（2）和点火驱动电路（3）均内置于控制盒（72）中，气体发生器（5）内置于背包（7）中，气体发生器（5）的出口连接有圆盘形的布气舱（73），安全气袋（6）为三个，布气舱（73）的周圈侧壁间隔开设三个与安全气袋（6）的入口连通的气体出口（74），背包（7）为三角形背包，气袋弹出口（8）分别开设在背包（7）的三个侧面上。4.如权利要求3所述的高空坠落保护装置，其特征是所述安全气袋（6）为扇形盘状袋体，气袋的入口开设在扇形圆心角的位置处且三个安全气袋（6）充气后对合形成圆盘形气囊。5.如权利要求3所述的高空坠落保护装置，其特征是所述背包（7）内设置有防护板（75），防护板（75）的背面紧贴背包（7）的背面，布气舱（73）设置在防护板（75）的正面上，气体发生器（5）与布气舱（73）的中心部位连通。6.如权利要求5所述的高空坠落保护装置，其特征是所述控制盒（72）内置蓄电池，蓄电池上连接有欠压指示灯（13），欠压指示灯（13）和故障指示灯（11）均设置在控制盒（72）的外面板上，控制盒（72）的外面板上还设置电源开关（14）。7.如权利要求5所述的高空坠落保护装置，其特征是所述背带（71）的两端连接在防护板（75）上。2CN106730431A说明书1/3页高空坠落保护装置技术领域[0001]本发明涉及高空作业安全防护领域，具体的说是一种高空坠落保护装置。背景技术[0002]电力杆塔登高作业人员、高楼建筑人员、楼外清洁人员以及户外登高攀岩人员等高空作业人员均需要经过正规训练，并严格遵守高空安全作业规程，同时，作业过程中还必须佩戴多种安全防护装备。尽管如此，由于人员疏忽或设备损坏等原因，高空作业人员仍存在一定的坠落风险。另外，目前高层建筑逐渐增多，人们大部分时间处在高楼中，一旦高楼发生火灾，人们会被困在高楼内，火灾产生的烟气会将人们逼到阳台和窗口，人们只能在阳台和窗口等待救援，在紧急情况下，容易发生坠落事故。[0003]基于上述问题，本案发明人研制一种救生及逃生用高空坠落保护装置。发明内容[0004]本发明要解决的技术问题是提供一种结构简单、使用方便、能有效降低高空坠落损害的高空坠落保护装置。[00
