一种偏心轴检测用快速夹具.pdf

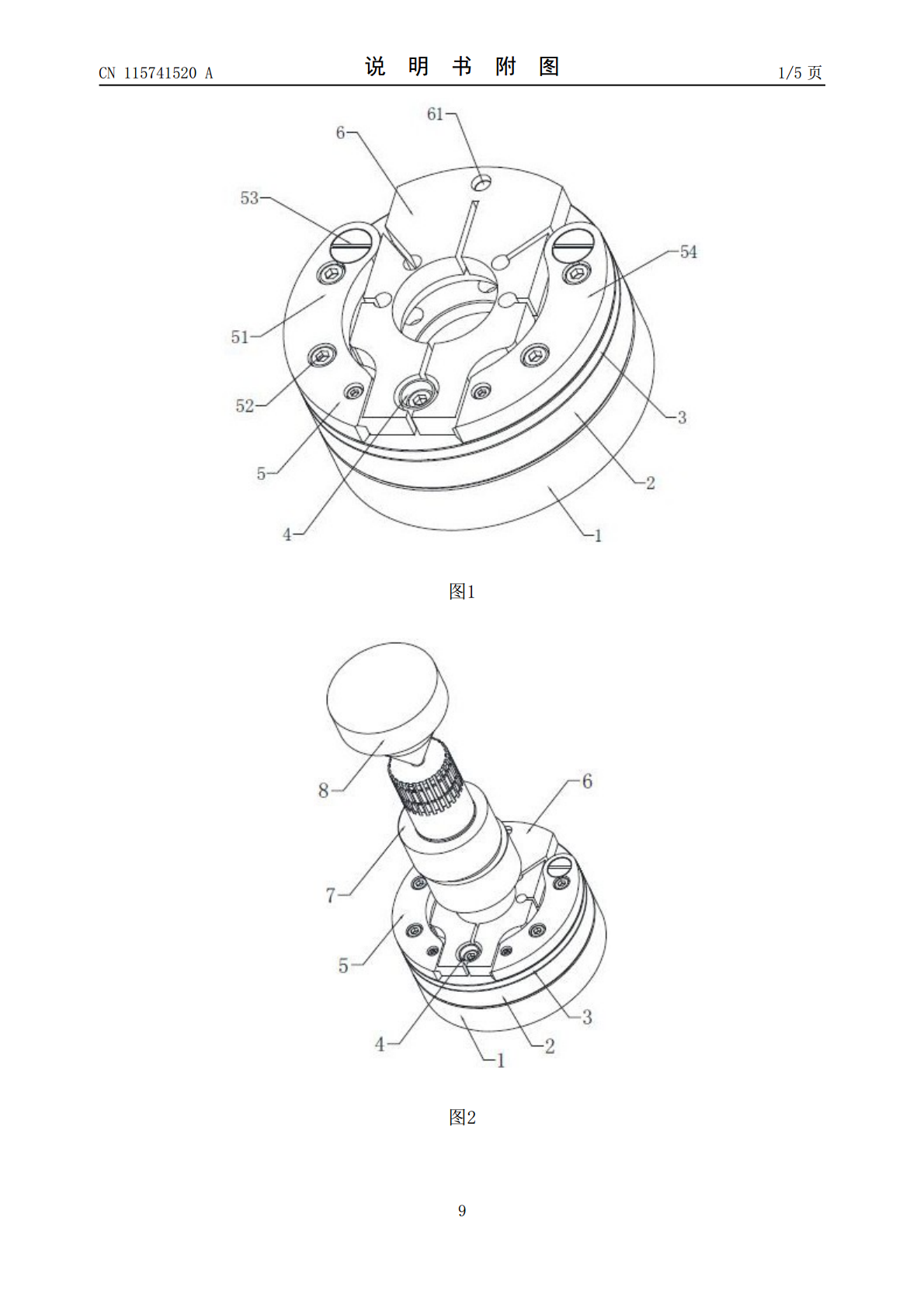

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115741520A(43)申请公布日2023.03.07(21)申请号202211408966.X(22)申请日2022.11.11(71)申请人珠海飞马传动机械有限公司地址519000广东省珠海市香洲区南屏科技园屏北一路16号之一(72)发明人陈斌郭斌雷学锋杨文武杨帆(74)专利代理机构济南鼎信专利商标代理事务所(普通合伙)37245专利代理师陈珊(51)Int.Cl.B25B11/00(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种偏心轴检测用快速夹具(57)摘要本发明公开了一种偏心轴检测用快速夹具，包括底座、中间座、压盖、工装驱动、连杆机构、夹套，底座设置有快速安装孔，通过与工作台面的预设连接件配合，可以实现夹具的整体快速拆装，夹套可快速拔插更换，通过转动工装驱动中的凸轮轴带动连杆机构开合，连杆机构开合带动夹套开合，从而夹紧或者松开偏心轴。本发明所述的一种偏心轴检测用快速夹具，其结构合理，具有使用方便、装夹误差低、装夹效率高等优点，有效解决传统检测夹具装夹精度低的问题。CN115741520ACN115741520A权利要求书1/2页1.一种偏心轴检测用快速夹具，其特征是：包括底座(1)、中间座(2)、压盖(3)、工装驱动(4)、连杆机构(5)、夹套(6)，所述底座(1)、中间座(2)均是具有向上开口的中空结构，所述的中间座(2)的底部与底座(1)开口端扣合，并以螺栓相互固定连接；所述的压盖(3)与中间座(2)开口端扣合，所述中间座(2)内腔底部均匀固定有四根支撑套筒(22)，螺栓从中间座(2)底部向上穿过支撑套筒(22)并与压盖(3)螺纹锁紧；所述的工装驱动(4)包括凸轮轴(41)、上套筒(42)、下套筒(43)，所述下套筒(43)套入中间座(2)底部的通孔内，上套筒(42)套入压盖(3)上的通孔内，凸轮轴(41)的下端滑动套入下套筒(43)内，凸轮轴(41)的上端滑动套入上套筒(42)内，使得凸轮轴(41)被轴向限位；所述的连杆机构(5)包括左上连杆(51)、左下连杆(55)、右上连杆(54)、右下连杆(57)、张紧弹簧(56)，所述的左下连杆(55)与右下连杆(57)对称设置在中间座(2)的内腔中，左上连杆(51)与右上连杆(54)对称设置在压盖(3)的上方，且左上连杆(51)与左下连杆(55)、右上连杆(54)与右下连杆(57)分别通过连杆螺栓(52)相互固定；所述左下连杆(55)、右下连杆(57)靠近工装驱动的一端分别与凸轮轴(41)的凸轮面压紧连接，左下连杆(55)、右下连杆(57)的另一端与两根连杆销(53)分别转动连接，两根连杆销(53)分别与中间座(2)内腔底部固定连接，左下连杆(55)、右下连杆(57)的两端之间分别固定设置有连接杆(59)，所述张紧弹簧(56)的两端分别套接在左下连杆(55)、右下连杆(57)上的连接杆(59)上；所述的夹套(6)设置在压盖(3)上方，夹套(6)靠近工装驱动(4)的一端设有用于凸轮轴(41)上端穿过的凸轮轴孔(63)，夹套(6)远离工装驱动(4)的一端设有定位孔(61)，中间座(2)内腔底部固定有定位销(21)，定位销(21)向上穿过压盖穿入定位孔(61)，夹套(6)中部设有夹套通孔(62)；所述夹套(6)围绕夹套通孔(62)成放射状设置有若干第一通槽(65)，并穿过夹套通孔(62)、凸轮轴孔(63)圆心设有第二通槽(64)，左上连杆(51)与右上连杆(54)分别紧贴夹套(6)具有凸轮轴孔(63)一端的两侧。2.根据权利要求1所述的一种偏心轴检测用快速夹具，其特征是：所述的底座(1)设有底座通孔(12)，用于安装在工作台上的顶尖穿过。3.根据权利要求2所述的一种偏心轴检测用快速夹具，其特征是：所述底座(1)的底部设有快速安装孔(11)，快速安装孔(11)是围绕底座通孔(12)布置，且快速安装孔(11)具有弧形结构，夹具通过旋转的方式和工作台面快速装卸。4.根据权利要求1所述的一种偏心轴检测用快速夹具，其特征是：所述的连杆螺栓(52)穿过压盖(3)，压盖(3)上沿连杆机构(5)的运动轨迹设有通孔，连杆螺栓(52)在该通孔内随连杆机构(5)运动。5.根据权利要求1所述的一种偏心轴检测用快速夹具，其特征是：所述的左下连杆(55)、右下连杆(57)上分别螺栓固定有弹簧压盖(58)，连接杆(59)端部穿过弹簧压盖(58)，用于防止张紧弹簧(56)滑脱。6.根据权利要求1所述的一种偏心轴检测用快速夹具，其特征是：所述中间座的内腔中的支撑套筒(22)及螺栓，与连杆机构运动轨迹重合的，在左下连杆(55)、右下连杆(57)上设置通孔供支撑套筒(22)及螺栓穿过。7.根据权利要求1所述的一种偏心轴检测
