一种陶瓷研磨装置.pdf

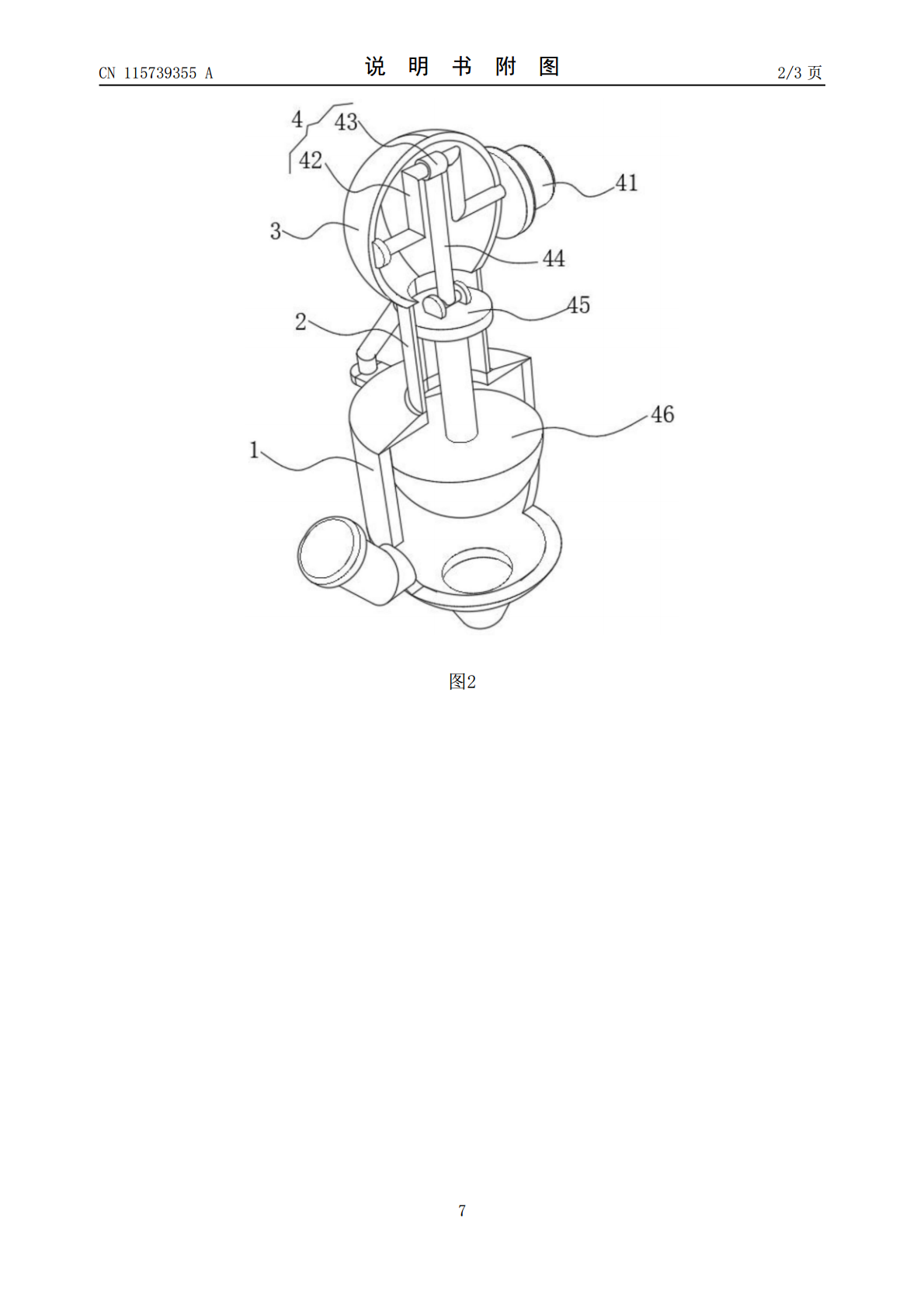

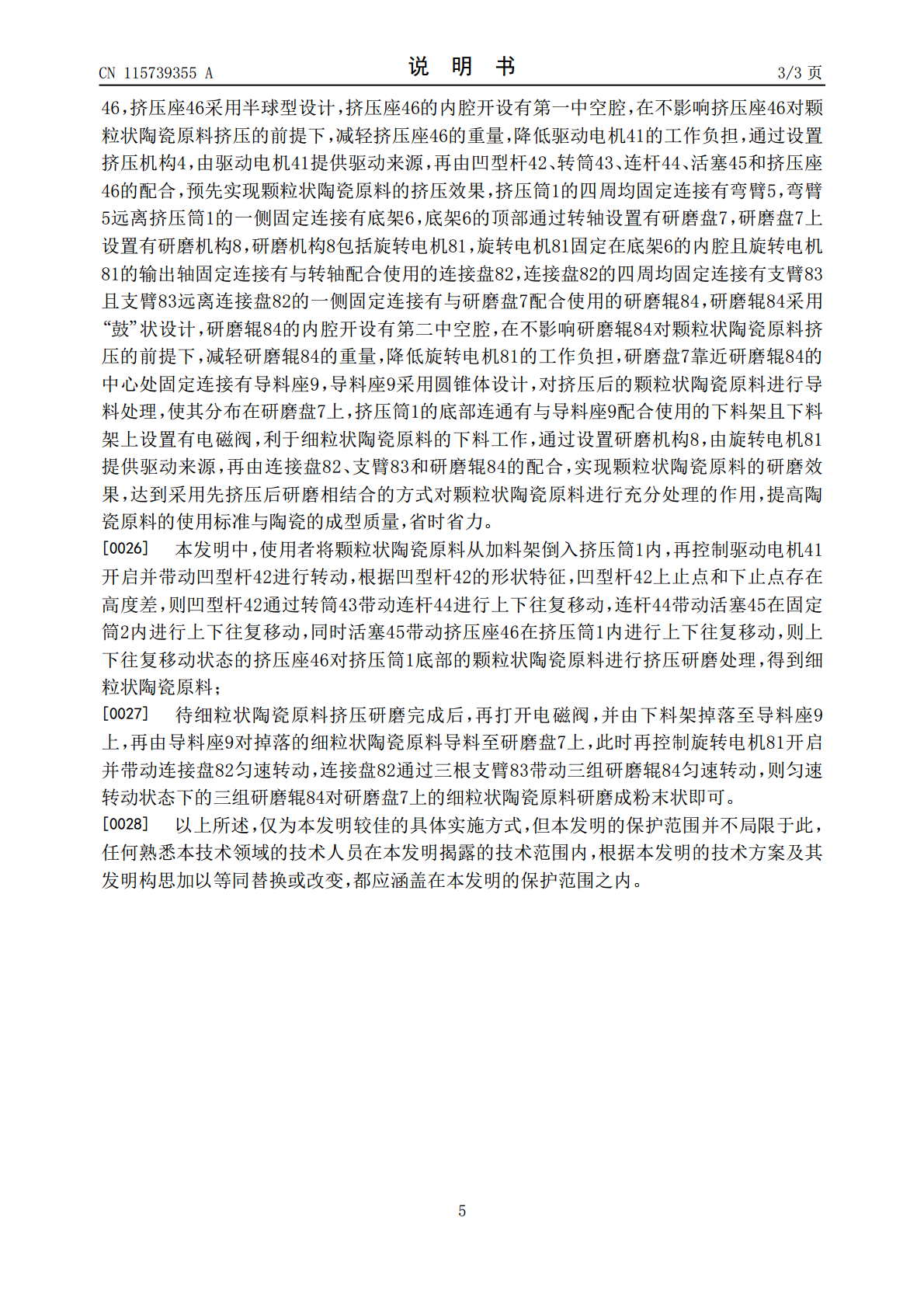

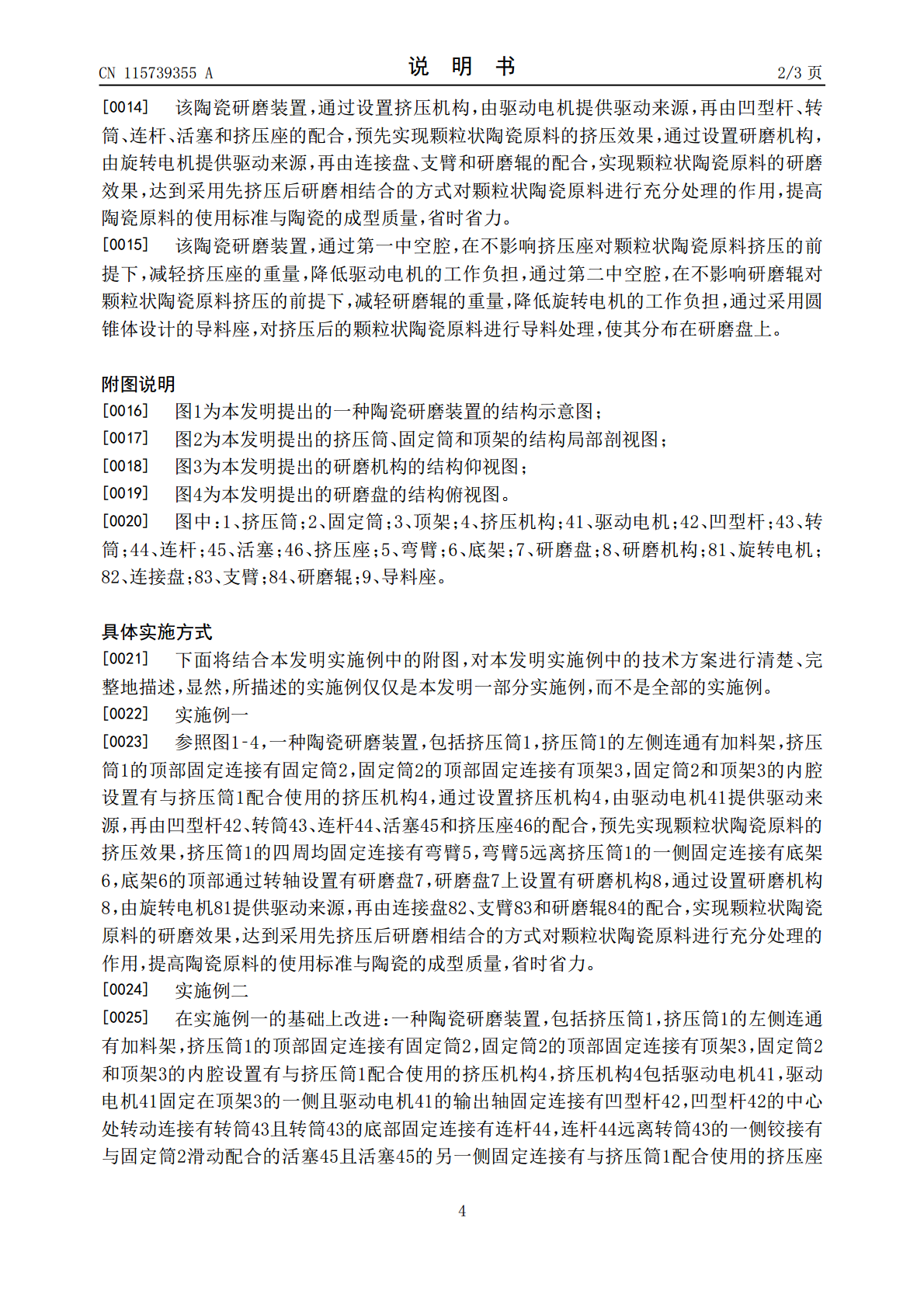

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115739355A(43)申请公布日2023.03.07(21)申请号202211415464.XB02C15/00(2006.01)(22)申请日2022.11.11(71)申请人江苏锡沂高新材料产业技术研究院有限公司地址221400江苏省新沂市北沟街道黄山路10号C栋101-102室(72)发明人邵岑康健王婷邱凡陈东顺甄方正王鹏飞陈士卫李明洲史超凡贺凌晨张馨元杨海露(74)专利代理机构北京深川专利代理事务所(普通合伙)16058专利代理师疏亚雅(51)Int.Cl.B02C21/00(2006.01)B02C1/14(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种陶瓷研磨装置(57)摘要本发明涉及一种陶瓷研磨装置，包括挤压筒，所述挤压筒的左侧连通有加料架，所述挤压筒的顶部固定连接有固定筒，所述固定筒的顶部固定连接有顶架，所述固定筒和顶架的内腔设置有与挤压筒配合使用的挤压机构，所述挤压筒的四周均固定连接有弯臂，所述弯臂远离挤压筒的一侧固定连接有底架，所述底架的顶部通过转轴设置有研磨盘，所述研磨盘上设置有研磨机构。通过设置挤压机构，预先实现颗粒状陶瓷原料的挤压效果，通过设置研磨机构，由旋转电机提供驱动来源，实现颗粒状陶瓷原料的研磨效果，达到采用先挤压后研磨相结合的方式对颗粒状陶瓷原料进行充分处理的作用，提高陶瓷原料的使用标准与陶瓷的成型质量，省时省力。CN115739355ACN115739355A权利要求书1/1页1.一种陶瓷研磨装置，包括挤压筒(1)，其特征在于：所述挤压筒(1)的左侧连通有加料架，所述挤压筒(1)的顶部固定连接有固定筒(2)，所述固定筒(2)的顶部固定连接有顶架(3)，所述固定筒(2)和顶架(3)的内腔设置有与挤压筒(1)配合使用的挤压机构(4)，所述挤压筒(1)的四周均固定连接有弯臂(5)，所述弯臂(5)远离挤压筒(1)的一侧固定连接有底架(6)，所述底架(6)的顶部通过转轴设置有研磨盘(7)，所述研磨盘(7)上设置有研磨机构(8)。2.根据权利要求1所述的一种陶瓷研磨装置，其特征在于，所述挤压机构(4)包括驱动电机(41)，所述驱动电机(41)固定在顶架(3)的一侧且驱动电机(41)的输出轴固定连接有凹型杆(42)，所述凹型杆(42)的中心处转动连接有转筒(43)且转筒(43)的底部固定连接有连杆(44)，所述连杆(44)远离转筒(43)的一侧铰接有与固定筒(2)滑动配合的活塞(45)且活塞(45)的另一侧固定连接有与挤压筒(1)配合使用的挤压座(46)。3.根据权利要求1所述的一种陶瓷研磨装置，其特征在于，所述研磨机构(8)包括旋转电机(81)，所述旋转电机(81)固定在底架(6)的内腔且旋转电机(81)的输出轴固定连接有与转轴配合使用的连接盘(82)，所述连接盘(82)的四周均固定连接有支臂(83)且支臂(83)远离连接盘(82)的一侧固定连接有与研磨盘(7)配合使用的研磨辊(84)。4.根据权利要求2所述的一种陶瓷研磨装置，其特征在于，所述挤压座(46)采用半球型设计，所述挤压座(46)的内腔开设有第一中空腔。5.根据权利要求3所述的一种陶瓷研磨装置，其特征在于，所述研磨辊(84)采用“鼓”状设计，所述研磨辊(84)的内腔开设有第二中空腔。6.根据权利要求1所述的一种陶瓷研磨装置，其特征在于，所述研磨盘(7)靠近研磨辊(84)的中心处固定连接有导料座(9)，所述导料座(9)采用圆锥体设计。7.根据权利要求1所述的一种陶瓷研磨装置，其特征在于，所述挤压筒(1)的底部连通有与导料座(9)配合使用的下料架且下料架上设置有电磁阀。2CN115739355A说明书1/3页一种陶瓷研磨装置技术领域[0001]本发明涉及陶瓷生产技术领域，尤其涉及一种陶瓷研磨装置。背景技术[0002]陶瓷是陶器与瓷器的统称，同时也是一种工艺美术品，陶与瓷的质地不同，性质各异，陶，是以粘性较高、可塑性较强的粘土为主要原料制成的，不透明、有细微气孔和微弱的吸水性，击之声浊，瓷是以粘土、长石和石英制成，半透明，不吸水、抗腐蚀，胎质坚硬紧密，叩之声脆。[0003]陶瓷生产前，需要对陶瓷原料进行粉碎呈颗粒状，再将颗粒状陶瓷原料再次研磨，使陶瓷原料达到所使用的标准，而目前使用的研磨设备，不能采用先挤压后研磨相结合的方式对颗粒状陶瓷原料进行充分处理，易出现陶瓷原料不符合使用标准的情况，降低陶瓷的成型质量，耗时费力。发明内容[0004]本发明的目的是为了解决现有技术中存在不能采用先挤压后研磨相结合的方式对颗粒状陶瓷原料进行充分处理的缺点，而提出的一种陶瓷研磨装置。[0005]为了实现上述目的，本发明采用了如下技术方案：[0006]一种陶瓷研磨装置，包括挤压
