一种带旋转刮渣机的旋流气浮器.pdf

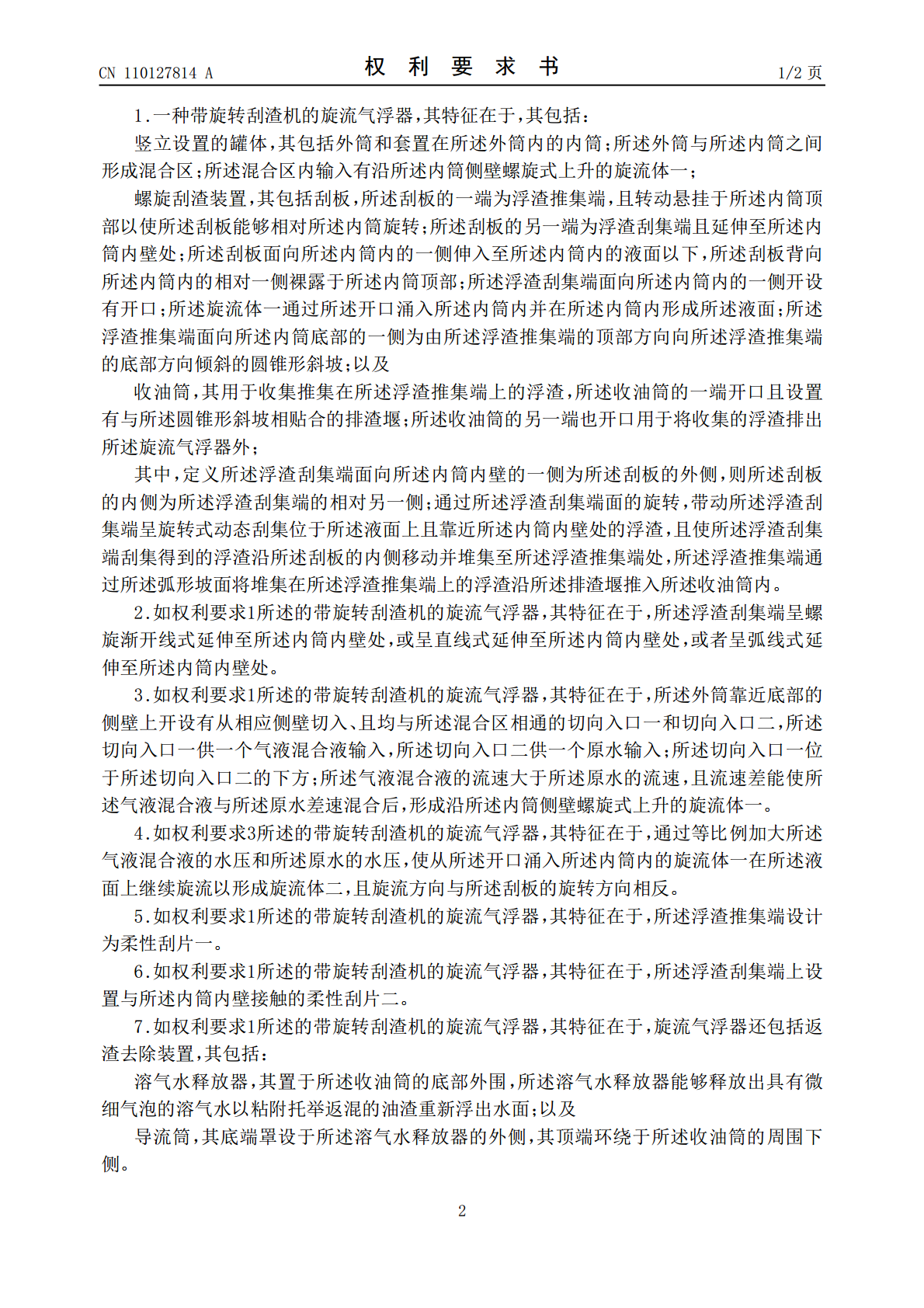

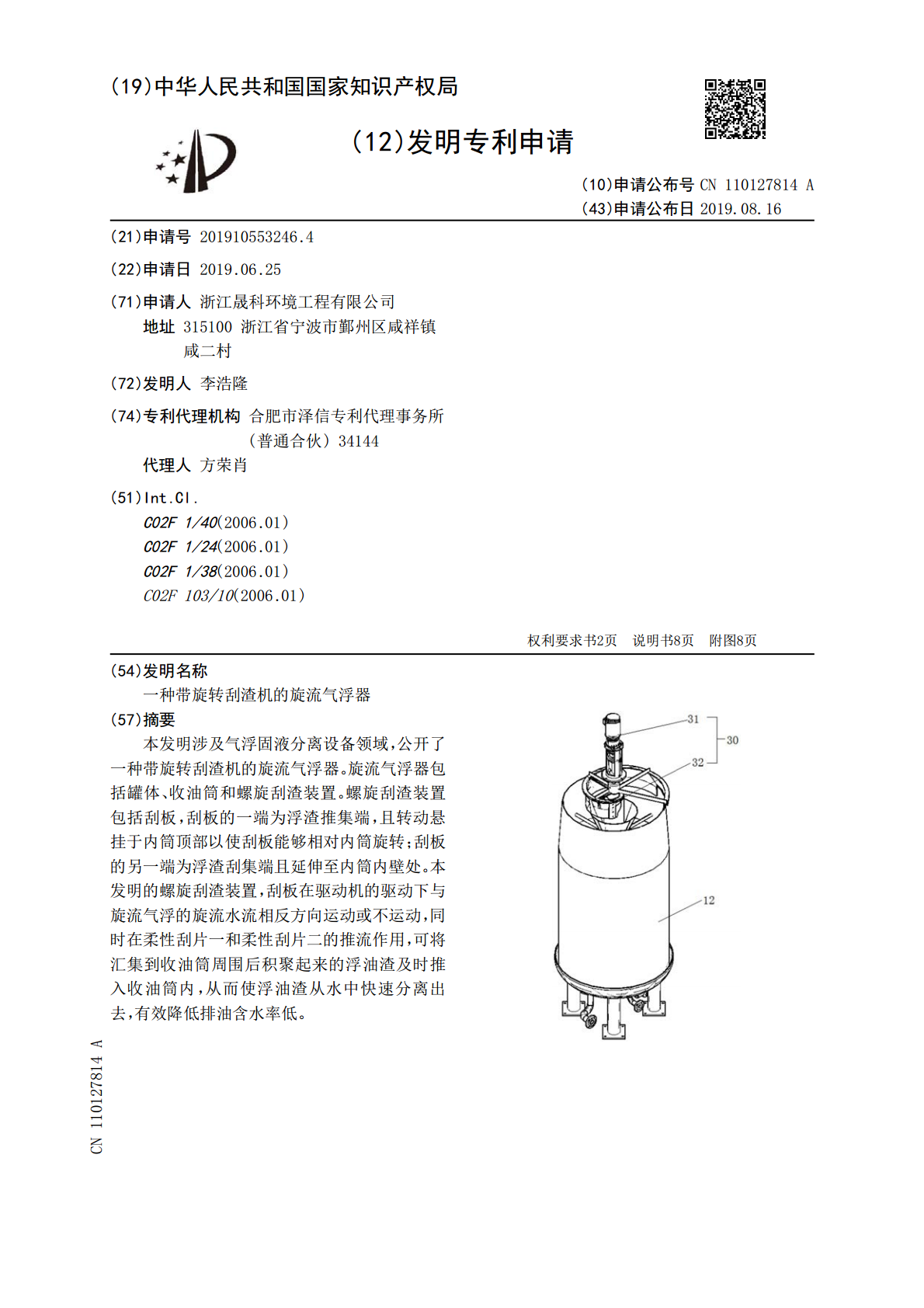

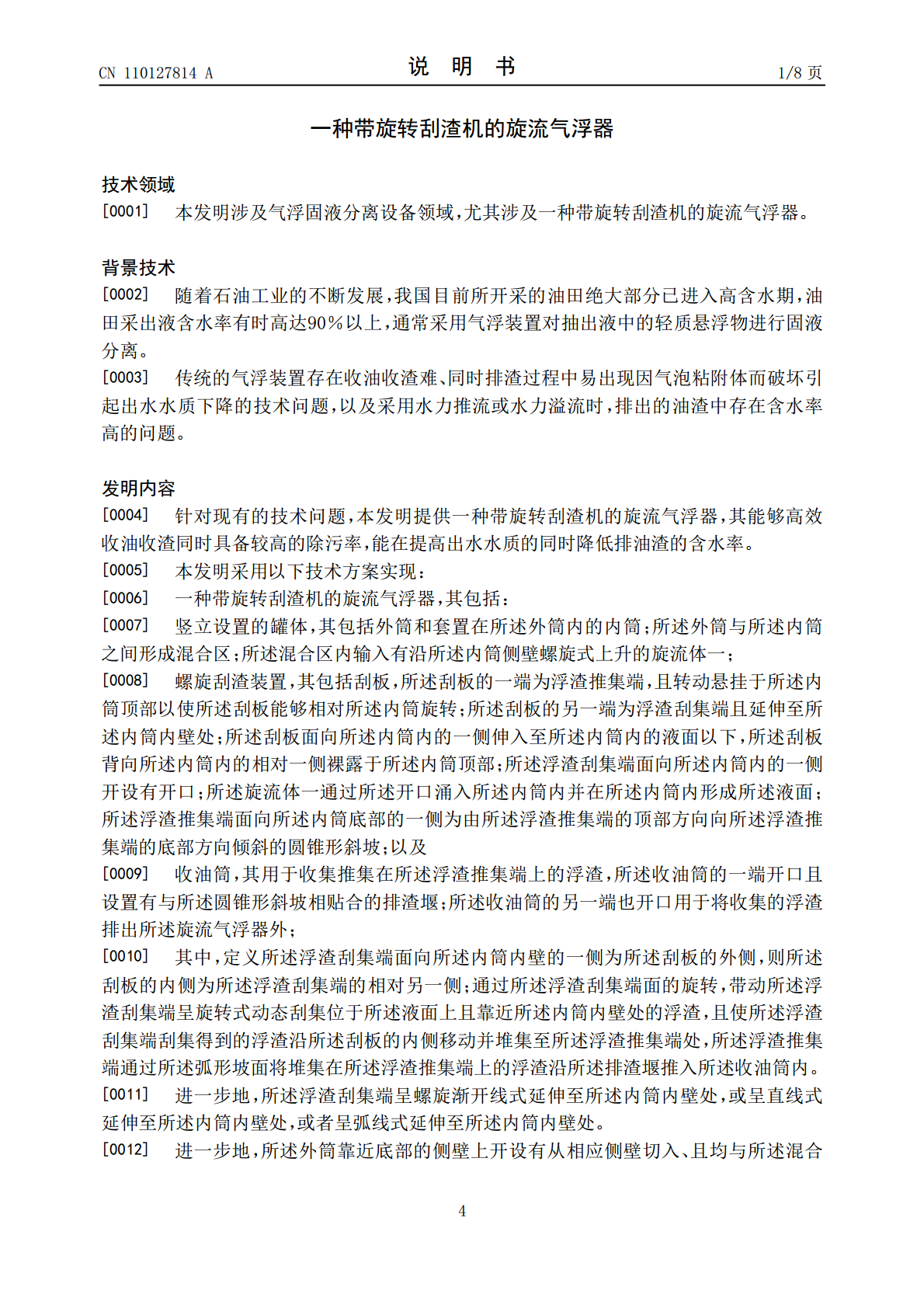

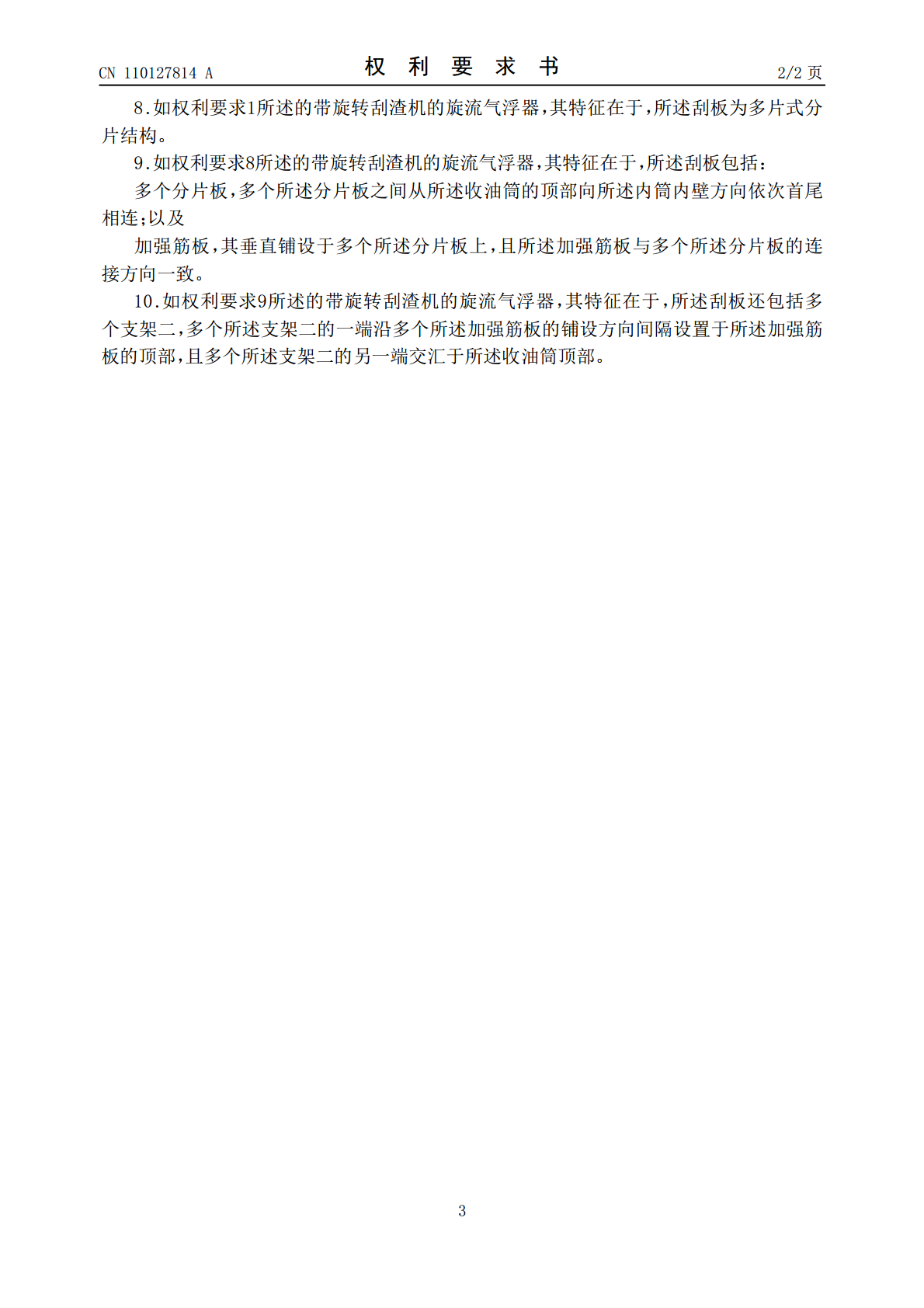

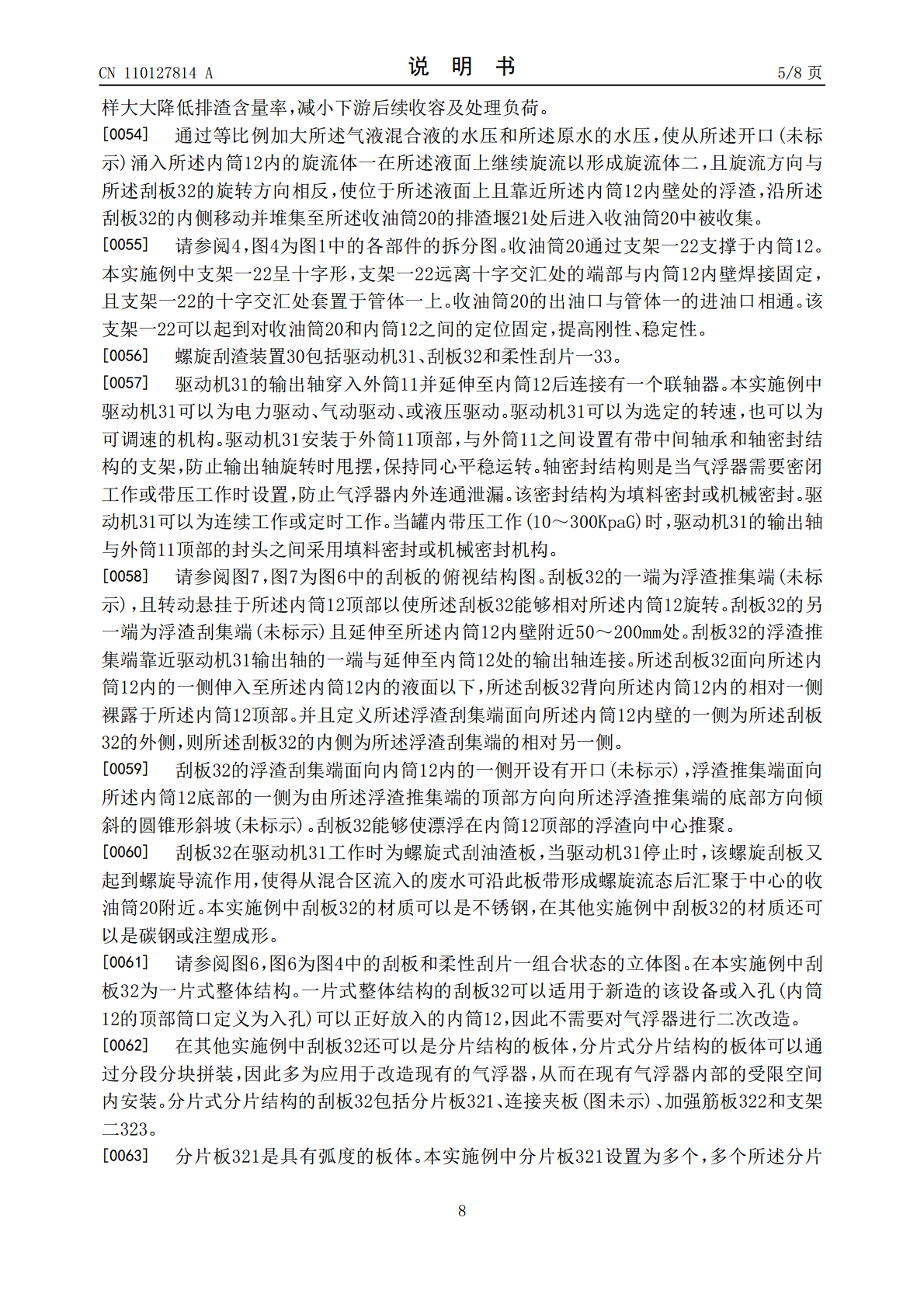

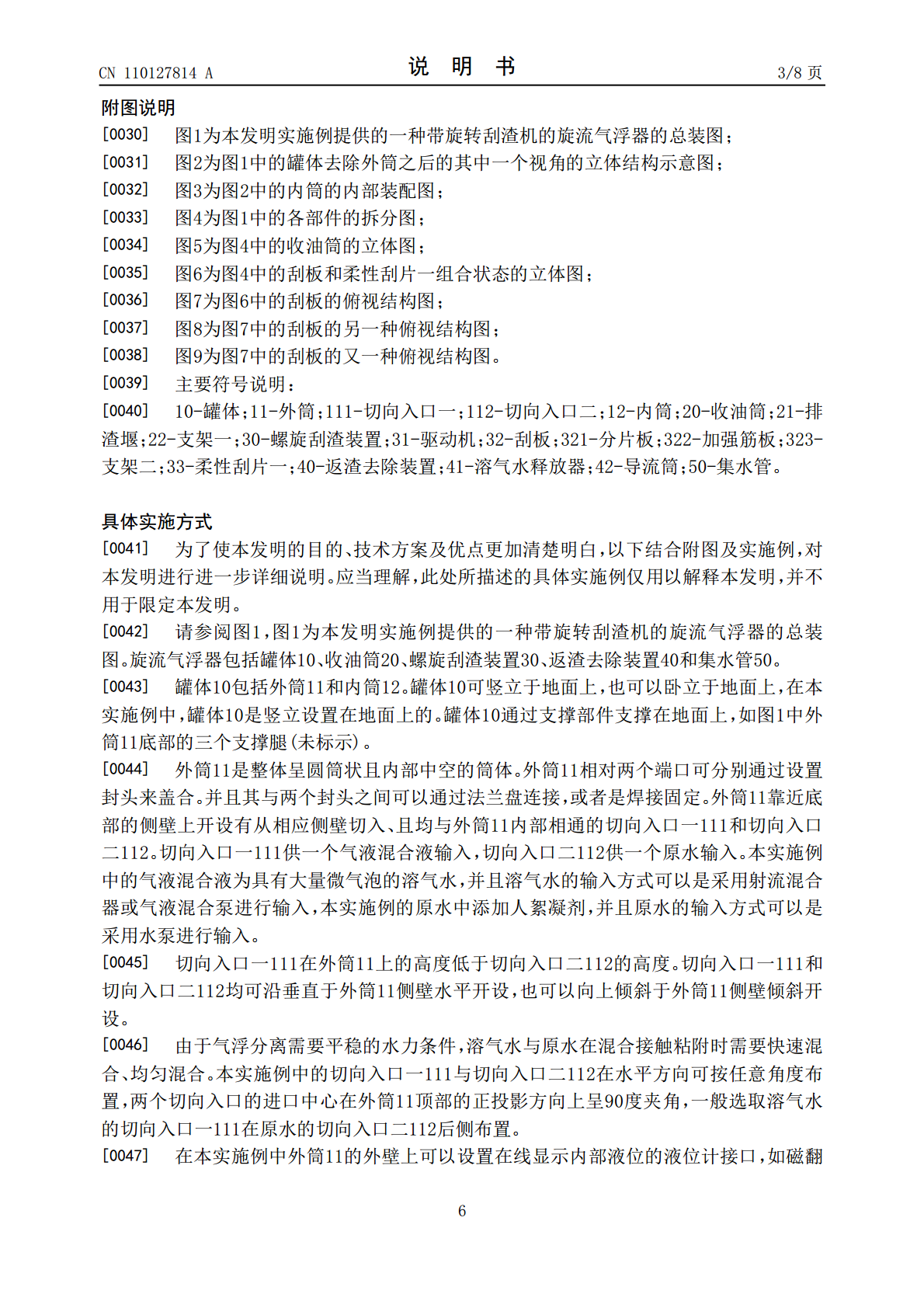

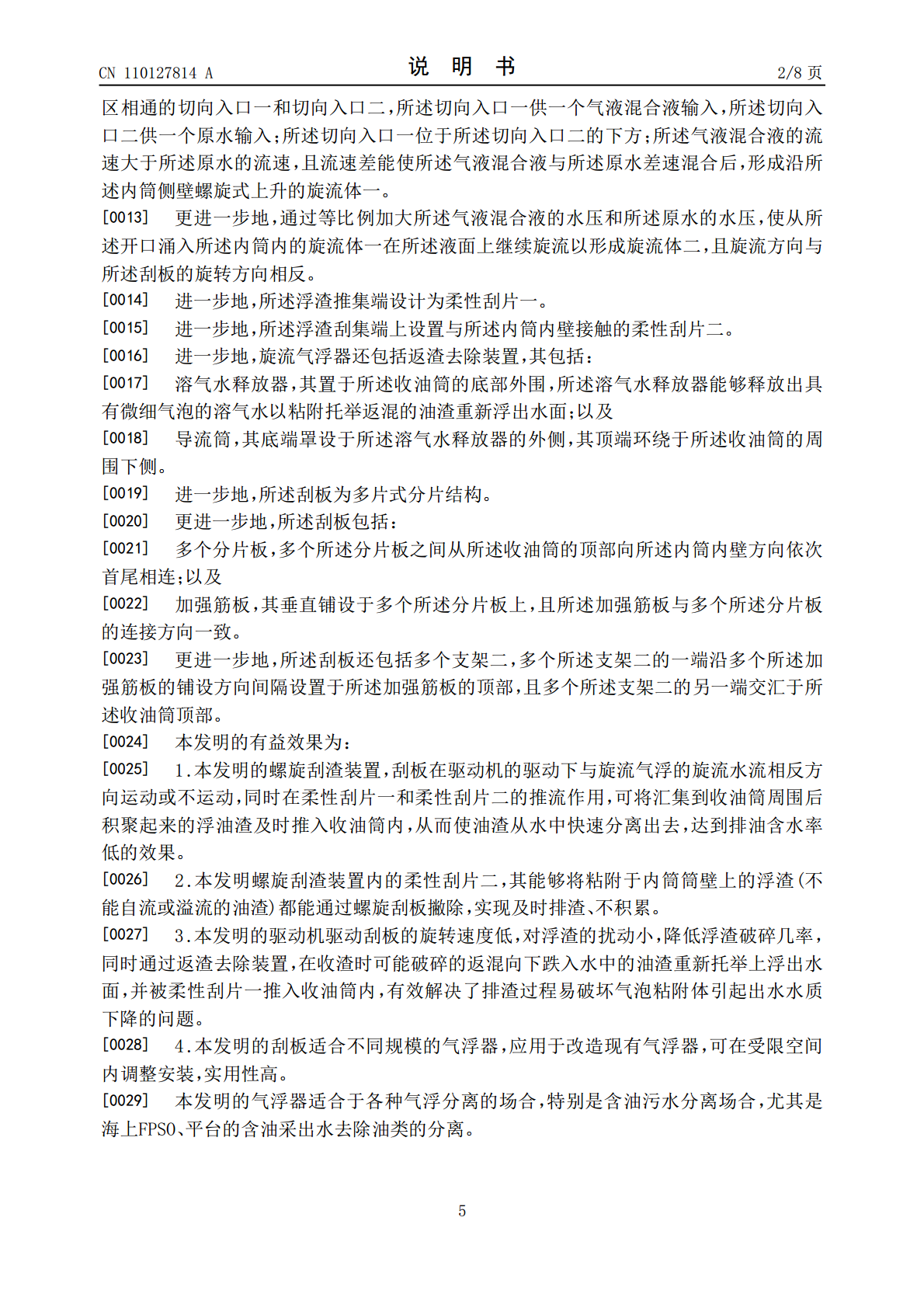

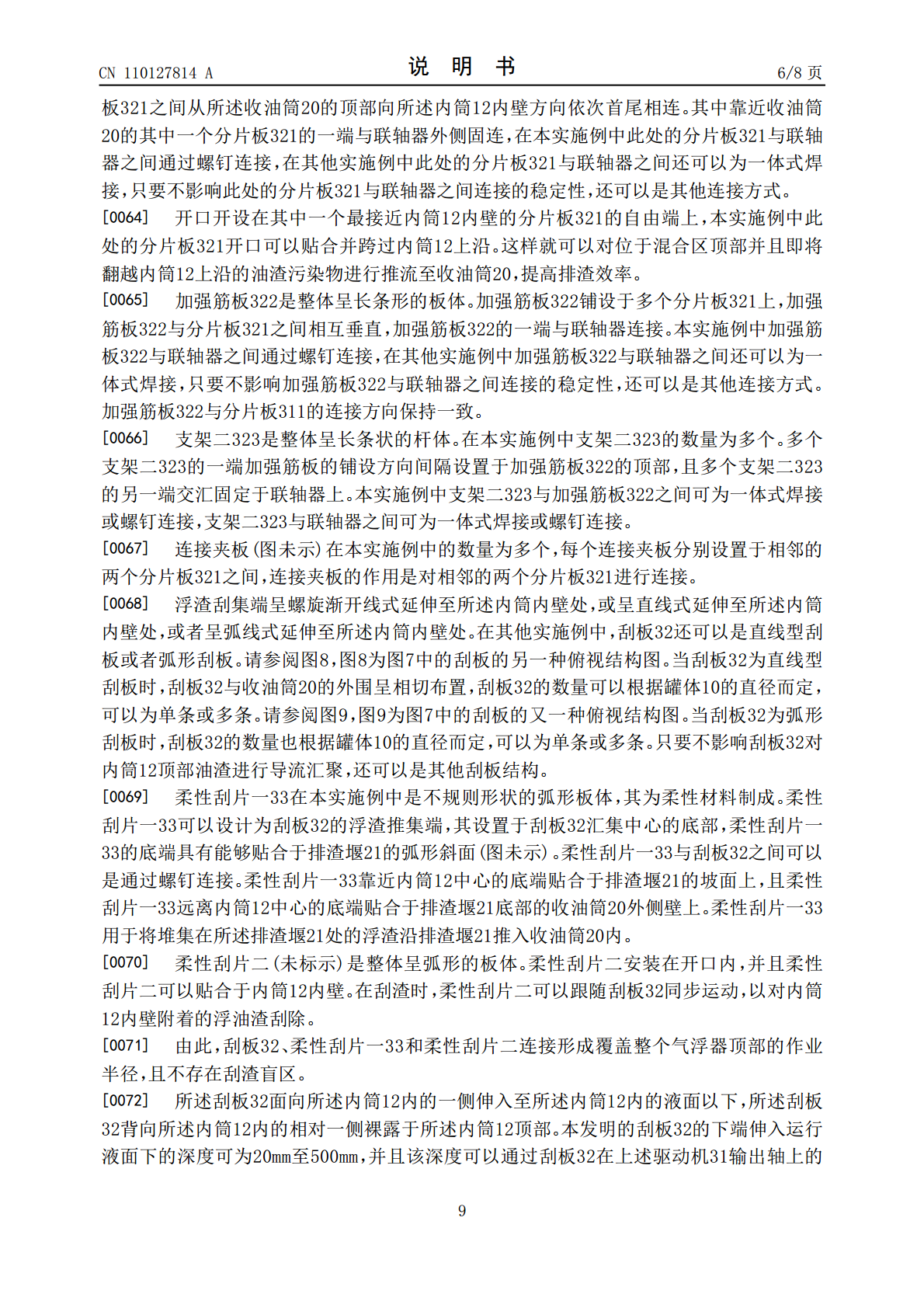

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110127814A(43)申请公布日2019.08.16(21)申请号201910553246.4(22)申请日2019.06.25(71)申请人浙江晟科环境工程有限公司地址315100浙江省宁波市鄞州区咸祥镇咸二村(72)发明人李浩隆(74)专利代理机构合肥市泽信专利代理事务所(普通合伙)34144代理人方荣肖(51)Int.Cl.C02F1/40(2006.01)C02F1/24(2006.01)C02F1/38(2006.01)C02F103/10(2006.01)权利要求书2页说明书8页附图8页(54)发明名称一种带旋转刮渣机的旋流气浮器(57)摘要本发明涉及气浮固液分离设备领域，公开了一种带旋转刮渣机的旋流气浮器。旋流气浮器包括罐体、收油筒和螺旋刮渣装置。螺旋刮渣装置包括刮板，刮板的一端为浮渣推集端，且转动悬挂于内筒顶部以使刮板能够相对内筒旋转；刮板的另一端为浮渣刮集端且延伸至内筒内壁处。本发明的螺旋刮渣装置，刮板在驱动机的驱动下与旋流气浮的旋流水流相反方向运动或不运动，同时在柔性刮片一和柔性刮片二的推流作用，可将汇集到收油筒周围后积聚起来的浮油渣及时推入收油筒内，从而使浮油渣从水中快速分离出去，有效降低排油含水率低。CN110127814ACN110127814A权利要求书1/2页1.一种带旋转刮渣机的旋流气浮器，其特征在于，其包括：竖立设置的罐体，其包括外筒和套置在所述外筒内的内筒；所述外筒与所述内筒之间形成混合区；所述混合区内输入有沿所述内筒侧壁螺旋式上升的旋流体一；螺旋刮渣装置，其包括刮板，所述刮板的一端为浮渣推集端，且转动悬挂于所述内筒顶部以使所述刮板能够相对所述内筒旋转；所述刮板的另一端为浮渣刮集端且延伸至所述内筒内壁处；所述刮板面向所述内筒内的一侧伸入至所述内筒内的液面以下，所述刮板背向所述内筒内的相对一侧裸露于所述内筒顶部；所述浮渣刮集端面向所述内筒内的一侧开设有开口；所述旋流体一通过所述开口涌入所述内筒内并在所述内筒内形成所述液面；所述浮渣推集端面向所述内筒底部的一侧为由所述浮渣推集端的顶部方向向所述浮渣推集端的底部方向倾斜的圆锥形斜坡；以及收油筒，其用于收集推集在所述浮渣推集端上的浮渣，所述收油筒的一端开口且设置有与所述圆锥形斜坡相贴合的排渣堰；所述收油筒的另一端也开口用于将收集的浮渣排出所述旋流气浮器外；其中，定义所述浮渣刮集端面向所述内筒内壁的一侧为所述刮板的外侧，则所述刮板的内侧为所述浮渣刮集端的相对另一侧；通过所述浮渣刮集端面的旋转，带动所述浮渣刮集端呈旋转式动态刮集位于所述液面上且靠近所述内筒内壁处的浮渣，且使所述浮渣刮集端刮集得到的浮渣沿所述刮板的内侧移动并堆集至所述浮渣推集端处，所述浮渣推集端通过所述弧形坡面将堆集在所述浮渣推集端上的浮渣沿所述排渣堰推入所述收油筒内。2.如权利要求1所述的带旋转刮渣机的旋流气浮器，其特征在于，所述浮渣刮集端呈螺旋渐开线式延伸至所述内筒内壁处，或呈直线式延伸至所述内筒内壁处，或者呈弧线式延伸至所述内筒内壁处。3.如权利要求1所述的带旋转刮渣机的旋流气浮器，其特征在于，所述外筒靠近底部的侧壁上开设有从相应侧壁切入、且均与所述混合区相通的切向入口一和切向入口二，所述切向入口一供一个气液混合液输入，所述切向入口二供一个原水输入；所述切向入口一位于所述切向入口二的下方；所述气液混合液的流速大于所述原水的流速，且流速差能使所述气液混合液与所述原水差速混合后，形成沿所述内筒侧壁螺旋式上升的旋流体一。4.如权利要求3所述的带旋转刮渣机的旋流气浮器，其特征在于，通过等比例加大所述气液混合液的水压和所述原水的水压，使从所述开口涌入所述内筒内的旋流体一在所述液面上继续旋流以形成旋流体二，且旋流方向与所述刮板的旋转方向相反。5.如权利要求1所述的带旋转刮渣机的旋流气浮器，其特征在于，所述浮渣推集端设计为柔性刮片一。6.如权利要求1所述的带旋转刮渣机的旋流气浮器，其特征在于，所述浮渣刮集端上设置与所述内筒内壁接触的柔性刮片二。7.如权利要求1所述的带旋转刮渣机的旋流气浮器，其特征在于，旋流气浮器还包括返渣去除装置，其包括：溶气水释放器，其置于所述收油筒的底部外围，所述溶气水释放器能够释放出具有微细气泡的溶气水以粘附托举返混的油渣重新浮出水面；以及导流筒，其底端罩设于所述溶气水释放器的外侧，其顶端环绕于所述收油筒的周围下侧。2CN110127814A权利要求书2/2页8.如权利要求1所述的带旋转刮渣机的旋流气浮器，其特征在于，所述刮板为多片式分片结构。9.如权利要求8所述的带旋转刮渣机的旋流气浮器，其特征在于，所述刮板包括：多个分片板，多个所述分片板之间从所述收油筒的顶部向所述内筒内壁方向依次首尾相
