一种瓦楞纸生产用模切工艺.pdf

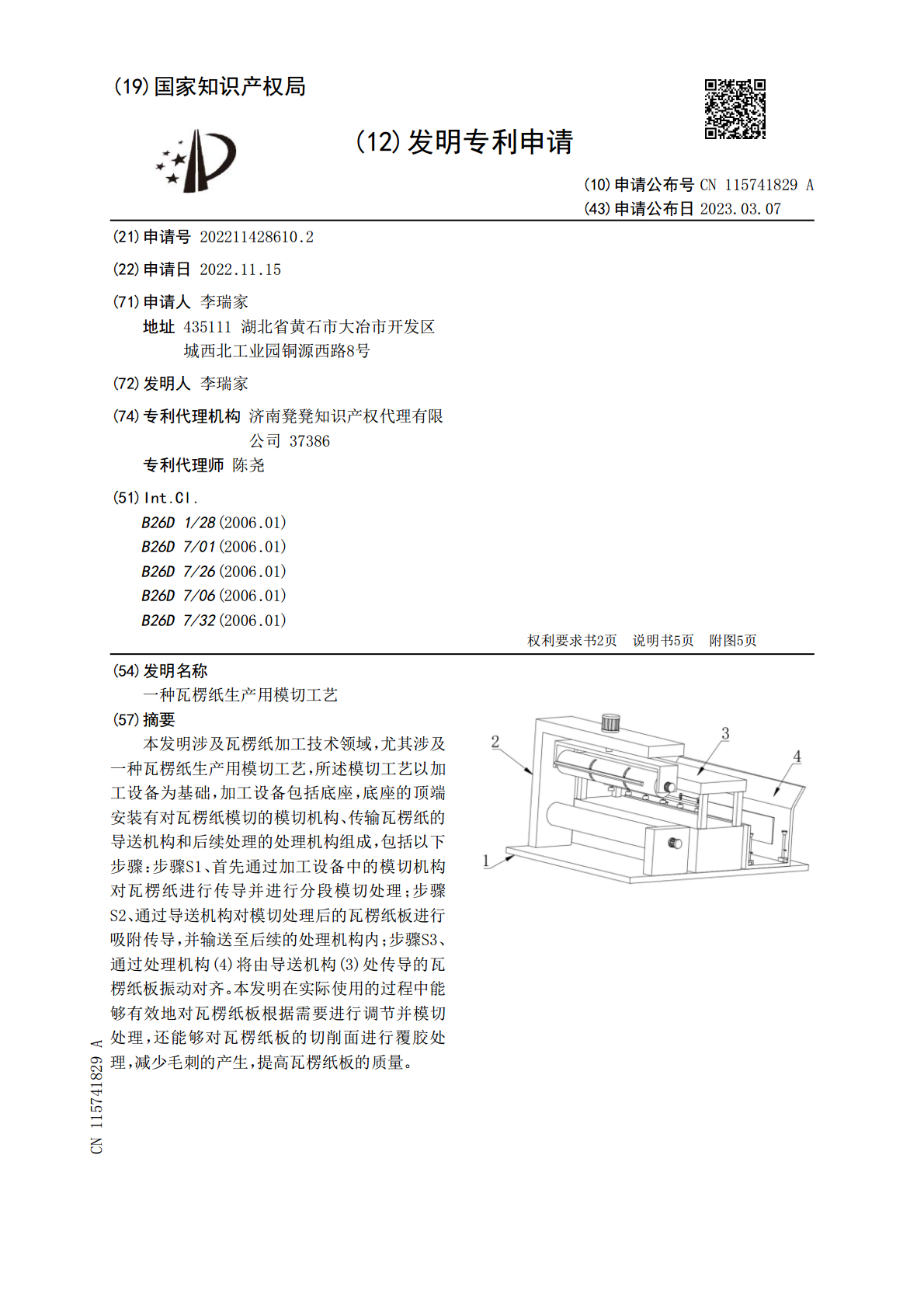

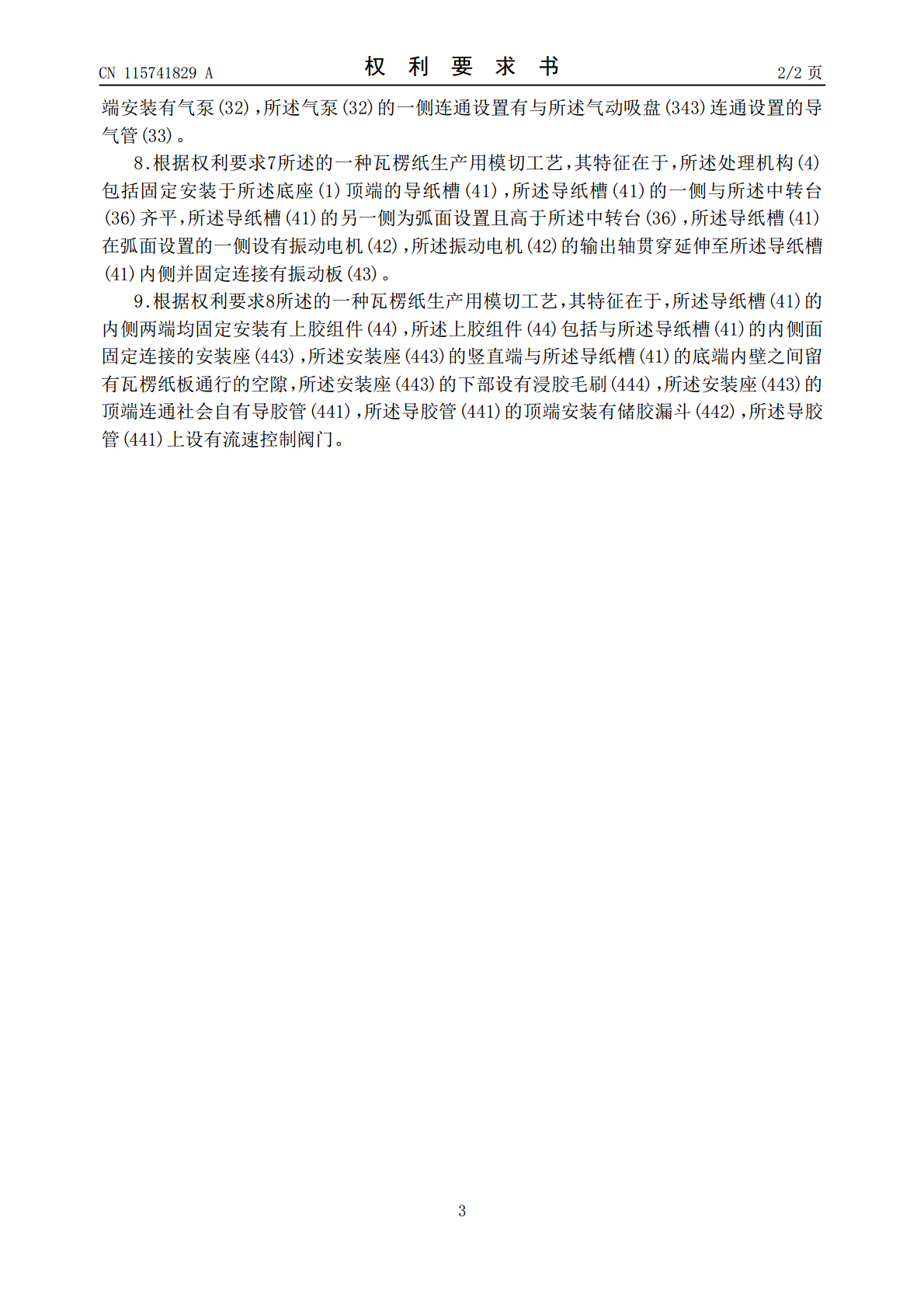

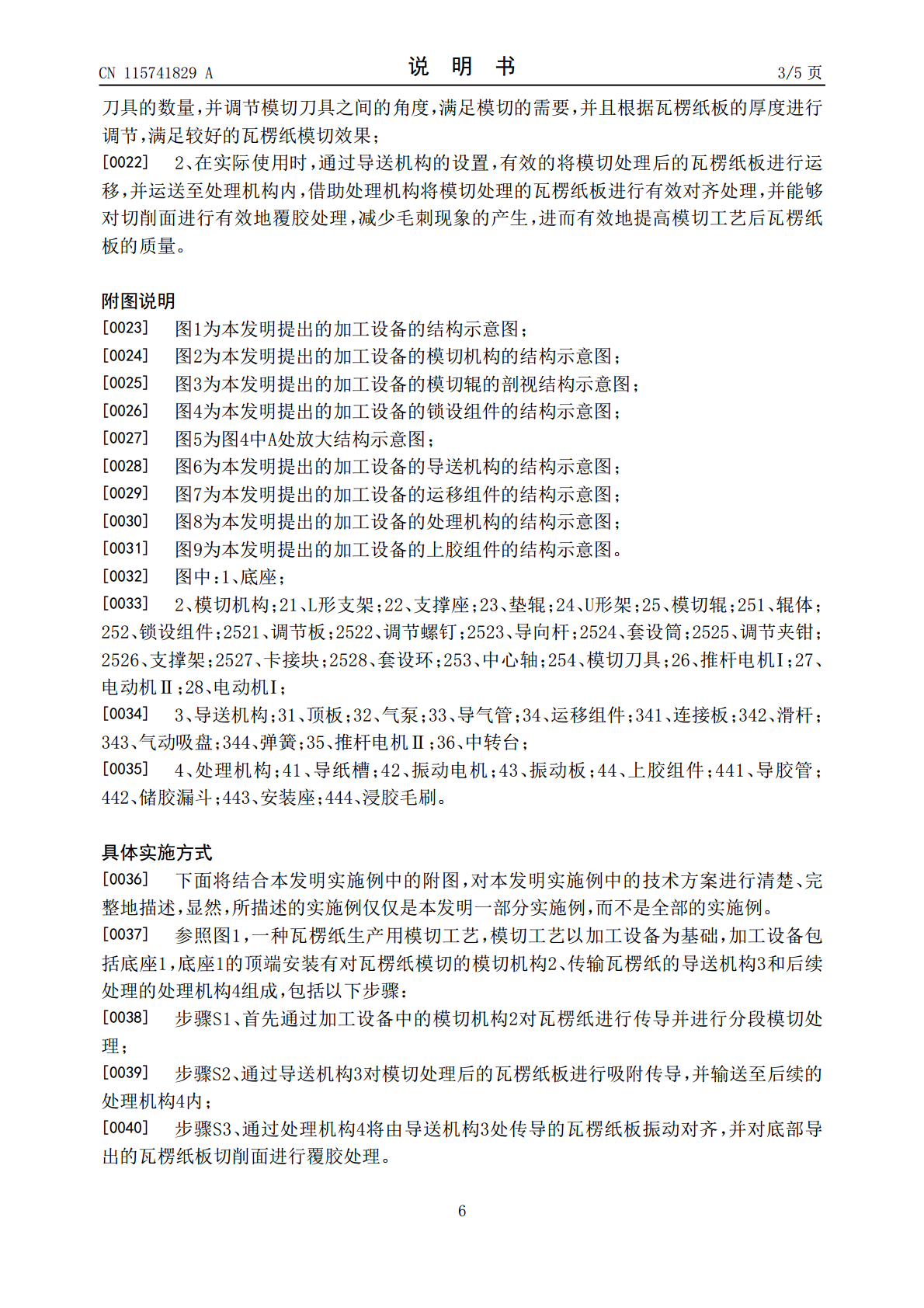

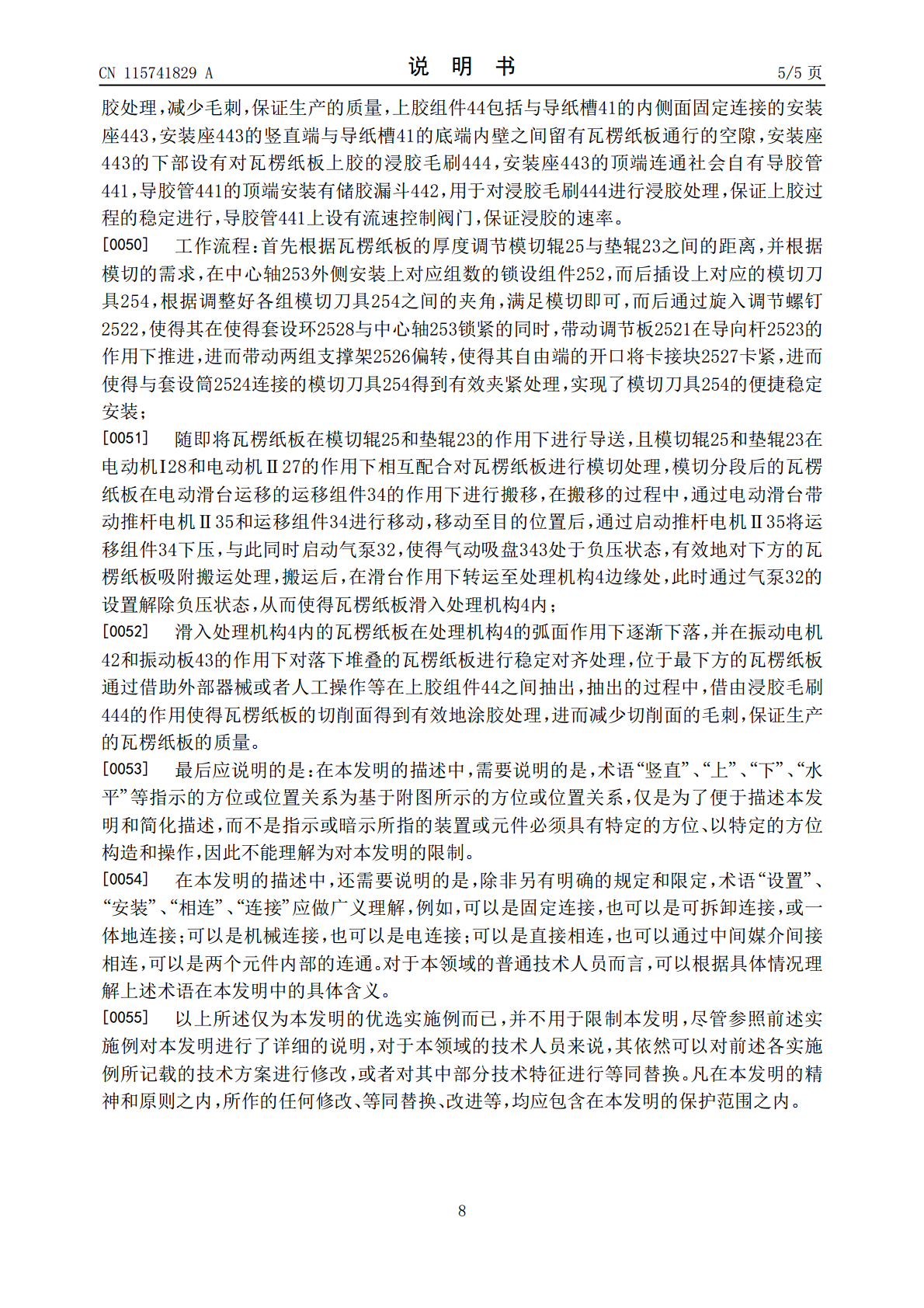

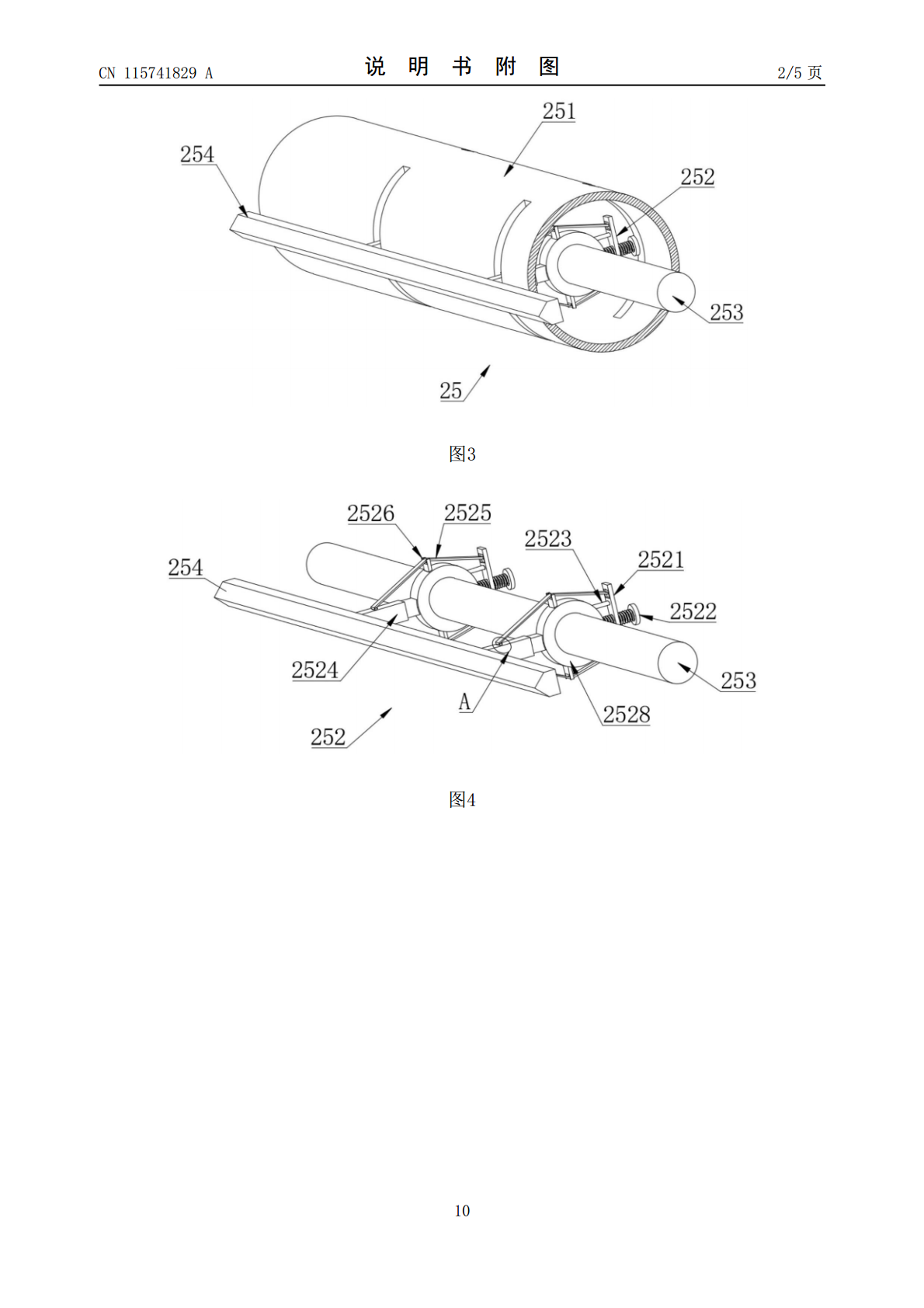

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115741829A(43)申请公布日2023.03.07(21)申请号202211428610.2(22)申请日2022.11.15(71)申请人李瑞家地址435111湖北省黄石市大冶市开发区城西北工业园铜源西路8号(72)发明人李瑞家(74)专利代理机构济南凳凳知识产权代理有限公司37386专利代理师陈尧(51)Int.Cl.B26D1/28(2006.01)B26D7/01(2006.01)B26D7/26(2006.01)B26D7/06(2006.01)B26D7/32(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种瓦楞纸生产用模切工艺(57)摘要本发明涉及瓦楞纸加工技术领域，尤其涉及一种瓦楞纸生产用模切工艺，所述模切工艺以加工设备为基础，加工设备包括底座，底座的顶端安装有对瓦楞纸模切的模切机构、传输瓦楞纸的导送机构和后续处理的处理机构组成，包括以下步骤：步骤S1、首先通过加工设备中的模切机构对瓦楞纸进行传导并进行分段模切处理；步骤S2、通过导送机构对模切处理后的瓦楞纸板进行吸附传导，并输送至后续的处理机构内；步骤S3、通过处理机构(4)将由导送机构(3)处传导的瓦楞纸板振动对齐。本发明在实际使用的过程中能够有效地对瓦楞纸板根据需要进行调节并模切处理，还能够对瓦楞纸板的切削面进行覆胶处理，减少毛刺的产生，提高瓦楞纸板的质量。CN115741829ACN115741829A权利要求书1/2页1.一种瓦楞纸生产用模切工艺，其特征在于，所述模切工艺以加工设备为基础，加工设备包括底座(1)，底座(1)的顶端安装有对瓦楞纸模切的模切机构(2)、传输瓦楞纸的导送机构(3)和后续处理的处理机构(4)组成，包括以下步骤：步骤S1、首先通过加工设备中的模切机构(2)对瓦楞纸进行传导并进行分段模切处理；步骤S2、通过导送机构(3)对模切处理后的瓦楞纸板进行吸附传导，并输送至后续的处理机构(4)内；步骤S3、通过处理机构(4)将由导送机构(3)处传导的瓦楞纸板振动对齐，并对底部导出的瓦楞纸板切削面进行覆胶处理。2.根据权利要求1所述的一种瓦楞纸生产用模切工艺，其特征在于，所述模切机构(2)包括安装于所述底座(1)顶端的L形支架(21)和支撑座(22)，所述L形支架(21)与所述支撑座(22)之间转动设置有垫辊(23)，且所述L形支架(21)的一侧设有用于驱动所述垫辊(23)的电动机Ⅱ(27)，所述L形支架(21)的顶端设有推杆电机Ⅰ(26)，所述推杆电机Ⅰ(26)输出轴连接有U形架(24)，所述U形架(24)的底端内侧转动设置有与所述垫辊(23)适配的模切辊(25)，所述U形架(24)的一侧设有用于对模切辊(25)驱动的电动机Ⅰ(28)。3.根据权利要求2所述的一种瓦楞纸生产用模切工艺，其特征在于，所述模切辊(25)包括辊体(251)，所述辊体(251)的中部均匀设有若干组圆弧开口，所述辊体(251)的内部圆心处设有中心轴(253)，所述中心轴(253)的外侧套设有与圆弧开口对应的锁设组件(252)，所述辊体(251)在圆弧开口处插设有安装于所述锁设组件(252)上的模切刀具(254)；所述锁设组件(252)包括套设在所述中心轴(253)外侧的套设环(2528)，所述模切刀具(254)的一侧设有套设筒(2524)，所述套设环(2528)的一侧设有用于所述套设筒(2524)套设的插设棱柱，所述套设筒(2524)的外侧固定安装有两组卡接块(2527)，所述套设环(2528)的一侧设有调节板(2521)，所述调节板(2521)的一侧铰接有两组分设于所述套设环(2528)两侧的调节夹钳(2525)，且所述套设环(2528)上安装有两组支撑架(2526)，所述支撑架(2526)上开设有用于所述调节夹钳(2525)转动连接的凹槽，且所述支撑架(2526)的自由端设有与所述卡接块(2527)适配的卡口。4.根据权利要求3所述的一种瓦楞纸生产用模切工艺，其特征在于，所述调节板(2521)上螺纹贯穿设有调节螺钉(2522)，且所述套设环(2528)上设有与所述调节螺钉(2522)适配的螺纹通孔，所述调节板(2521)的一侧固定安装有两组导向杆(2523)，所述套设环(2528)上开设有与所述导向杆(2523)适配的限位插槽。5.根据权利要求4所述的一种瓦楞纸生产用模切工艺，其特征在于，所述导送机构(3)包括与所述底座(1)顶端固定连接的中转台(36)，所述中转台(36)的顶端与所述垫辊(23)的顶端齐平，所述中转台(36)的顶端通过支撑柱安装有顶板(31)，所述顶板(31)的底端设有电动滑台，且电动滑台的方向由沿着模切机构(2)指向处理机构(4)，电动滑台的底端安装有推杆
