铝电解电容器用分隔件和铝电解电容器.pdf

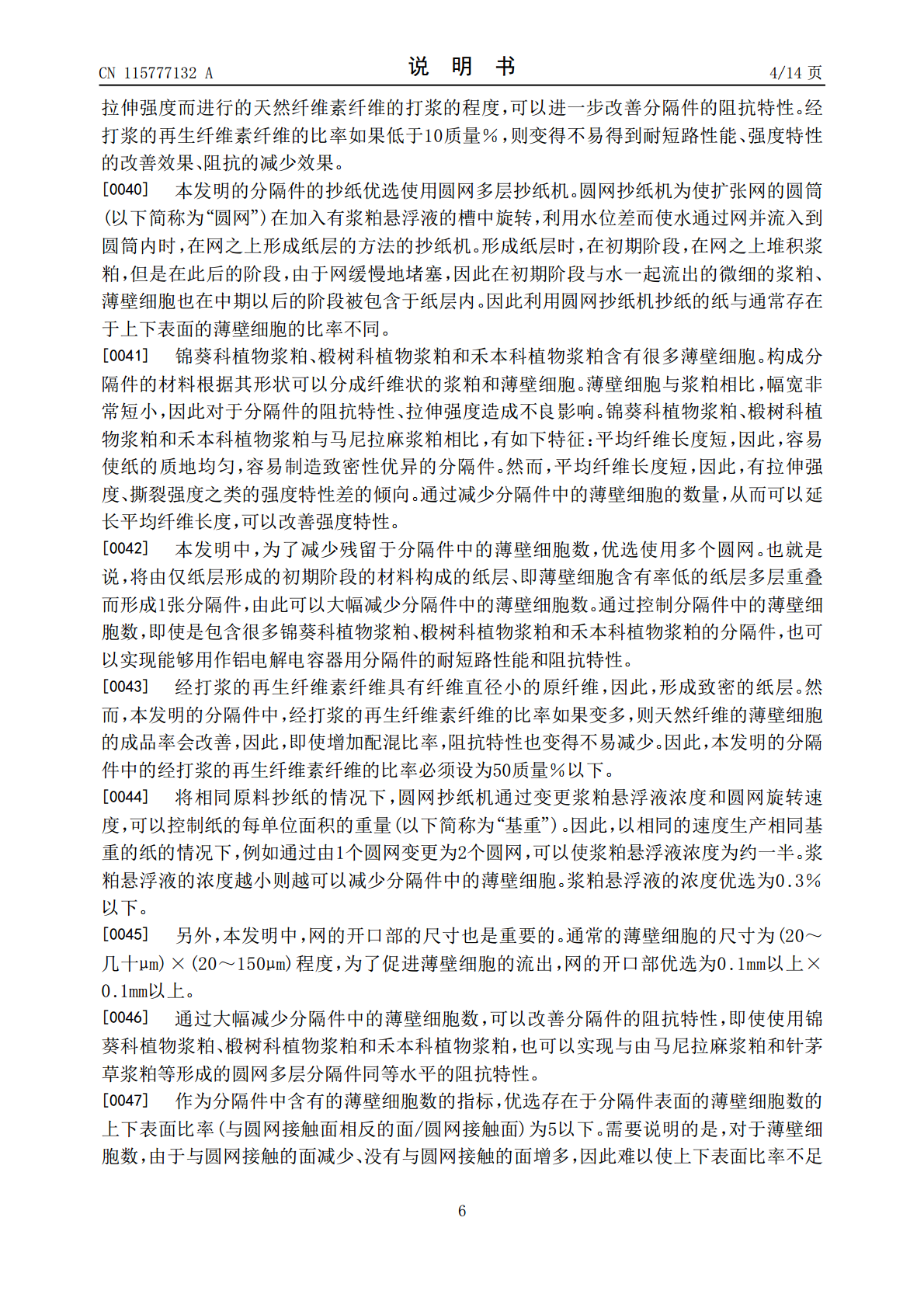

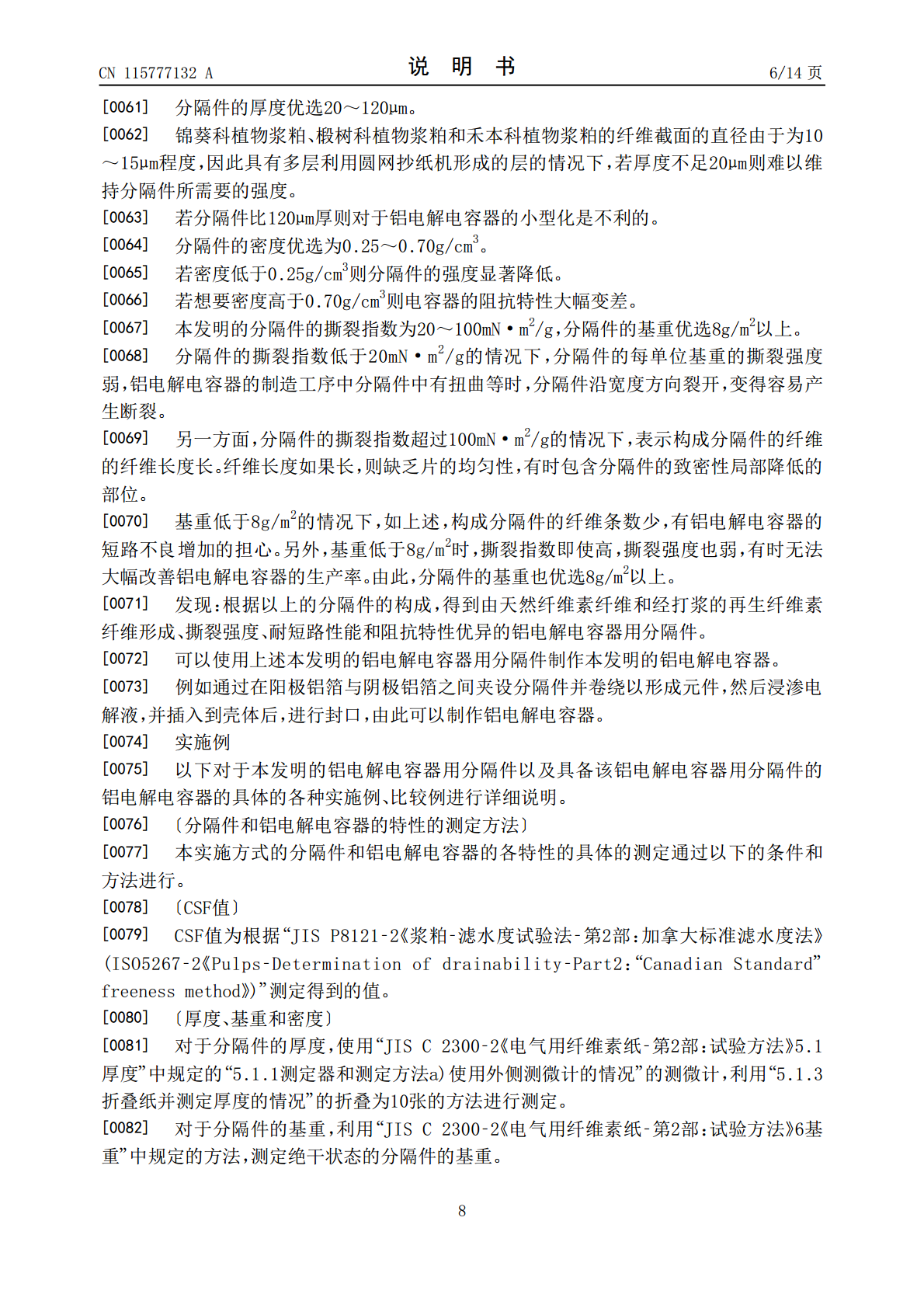

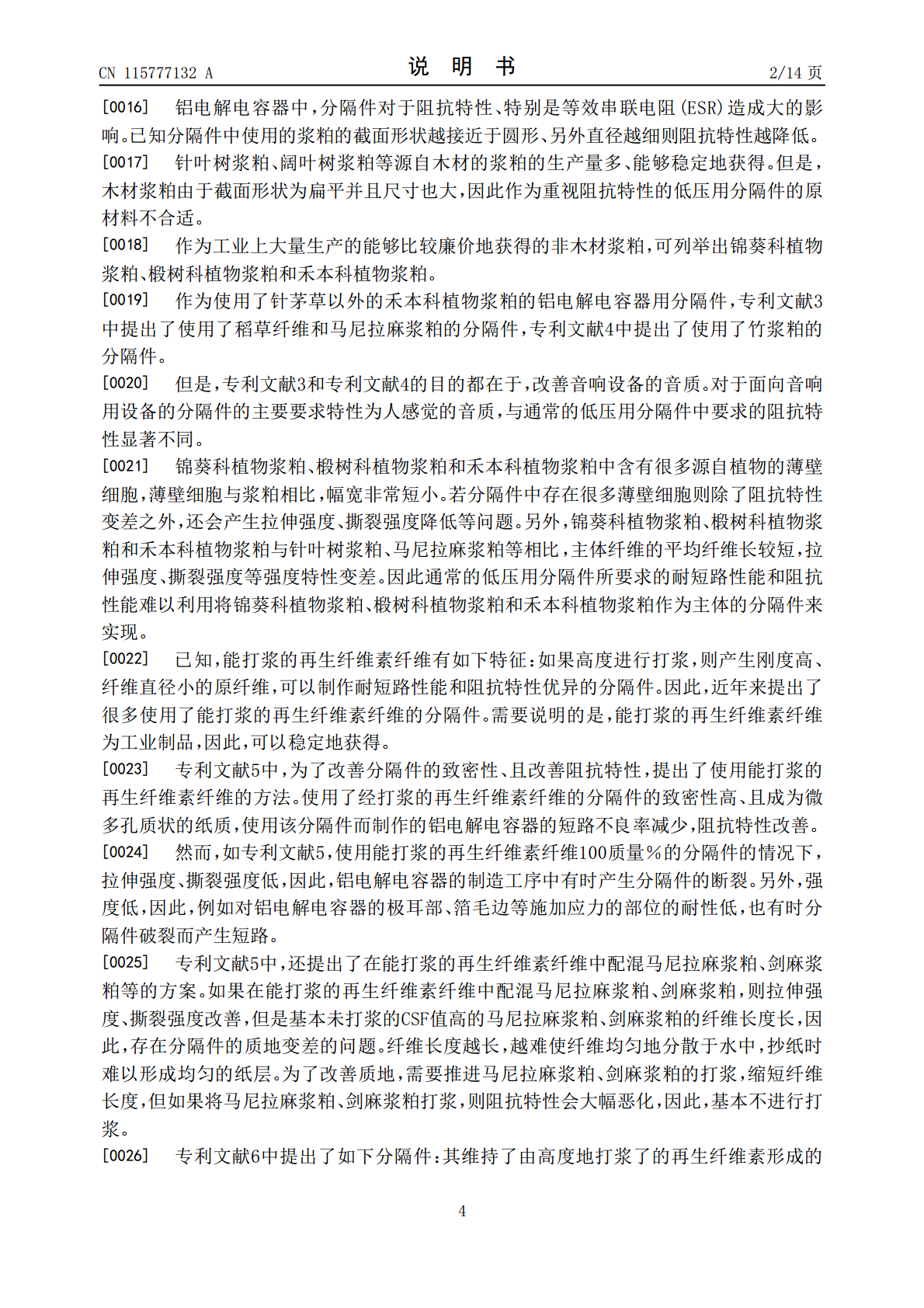

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115777132A(43)申请公布日2023.03.10(21)申请号202180045868.1(74)专利代理机构北京林达刘知识产权代理事(22)申请日2021.07.01务所(普通合伙)11277专利代理师刘新宇李茂家(30)优先权数据2020-1144002020.07.01JP(51)Int.Cl.H01G9/02(2006.01)(85)PCT国际申请进入国家阶段日2022.12.26(86)PCT国际申请的申请数据PCT/JP2021/0249932021.07.01(87)PCT国际申请的公布数据WO2022/004851JA2022.01.06(71)申请人日本高度纸工业株式会社地址日本高知县(72)发明人田中宏典藤本直树井河笃权利要求书1页说明书14页(54)发明名称铝电解电容器用分隔件和铝电解电容器(57)摘要提供：由天然纤维素纤维和经打浆的再生纤维素纤维形成、且撕裂强度、耐短路性能和阻抗特性优异的铝电解电容器用分隔件。构成如下铝电解电容器用分隔件：其夹设于铝电解电容器的阳极与阴极之间，由天然纤维素纤维50～90质量％和经打浆的再生纤维素纤维50～10质量％形成，撕裂指数为20～100mN·m2/g，且分隔件介质击穿试验中的施加500V时的短路率为10％以下。CN115777132ACN115777132A权利要求书1/1页1.一种铝电解电容器用分隔件，其特征在于，其为夹设于铝电解电容器的阳极与阴极之间的铝电解电容器用分隔件，所述铝电解电容器用分隔件由天然纤维素纤维50～90质量％和经打浆的再生纤维素纤维50～10质量％形成，所述分隔件的撕裂指数为20～100mN·m2/g，分隔件介质击穿试验中的施加500V时的短路率为10％以下。2.根据权利要求1所述的铝电解电容器用分隔件，其特征在于，所述天然纤维素纤维由选自由锦葵科植物浆粕、椴树科植物浆粕和禾本科植物浆粕组成的组中的1种以上的材料构成。3.根据权利要求1或权利要求2所述的铝电解电容器用分隔件，其特征在于，所述铝电解电容器用分隔件的厚度为20～120μm、密度为0.25～0.70g/cm3。4.一种铝电解电容器，其特征在于，具备：阳极、阴极、夹设于所述阳极与所述阴极之间的分隔件，所述分隔件使用权利要求1至权利要求3中任一项所述的铝电解电容器用分隔件。2CN115777132A说明书1/14页铝电解电容器用分隔件和铝电解电容器技术领域[0001]本发明涉及铝电解电容器中合适使用的铝电解电容器用分隔件、以及使用了该铝电解电容器用分隔件的铝电解电容器。背景技术[0002]通常，铝电解电容器如下制作：在阳极铝箔与阴极铝箔之间夹设电解纸作为分隔件，制作电容器元件，使该电容器元件浸渗电解液，并插入到壳体后，进行封口，由此制作铝电解电容器。[0003]铝电解电容器中，分隔件的主要作用为两电极的隔离和电解液的保持。为了隔离两电极，要求分隔件为低电阻的同时、具有高的遮蔽性。进而，对于分隔件的原材料要求电绝缘性，另外，为了保持各种电解液，要求亲水性、亲油性。因此，使用兼具这些特性的将纤维素作为原料的分隔件。[0004]迄今为止，作为包括铝电解电容器的电化学元件用分隔件，提出了各种结构(例如参照专利文献1～专利文献5)。[0005]现有技术文献[0006]专利文献[0007]专利文献1：日本特开昭53‑142652号公报[0008]专利文献2：日本特开平3‑222315号公报[0009]专利文献3：日本特开平5‑315193号公报[0010]专利文献4：日本特开平8‑250376号公报[0011]专利文献5：日本特开平5‑267103号公报[0012]专利文献6：国际专利公开第2017/047699号发明内容[0013]发明要解决的问题[0014]作为与分隔件有关系的铝电解电容器的短路，可以举出：(1)极耳部所导致的分隔件的压缩、破损；(2)电极箔端部的毛边、或者电极箔与引线连接部的毛边等所导致的分隔件的贯通、破损；(3)振动、冲击等机械应力所导致的分隔件的破损；(4)火花放电等电应力；(5)制造电容器时的熟化时、源自氧化覆膜缺陷部的氧化覆膜介质击穿；等。分隔件的均匀性、强度特性给对这些短路原因的耐性带来影响，但耐短路性能的改善对于分隔件来说是永恒的课题。[0015]铝电解电容器之中，特别是在作为100V以下的电压区域的低压区域中，通常使用利用了专利文献1和专利文献2中记载的技术的分隔件、即由马尼拉麻浆粕和针茅草浆粕形成的圆网多层分隔件等。但是，马尼拉麻浆粕主要在菲律宾生产，而针茅草浆粕主要在突尼斯生产，由于近年的政局不稳、初级产业从事者减少而逐年难以获得，另外价格也持续上涨。因此，当务之急是开发使用了能够稳
