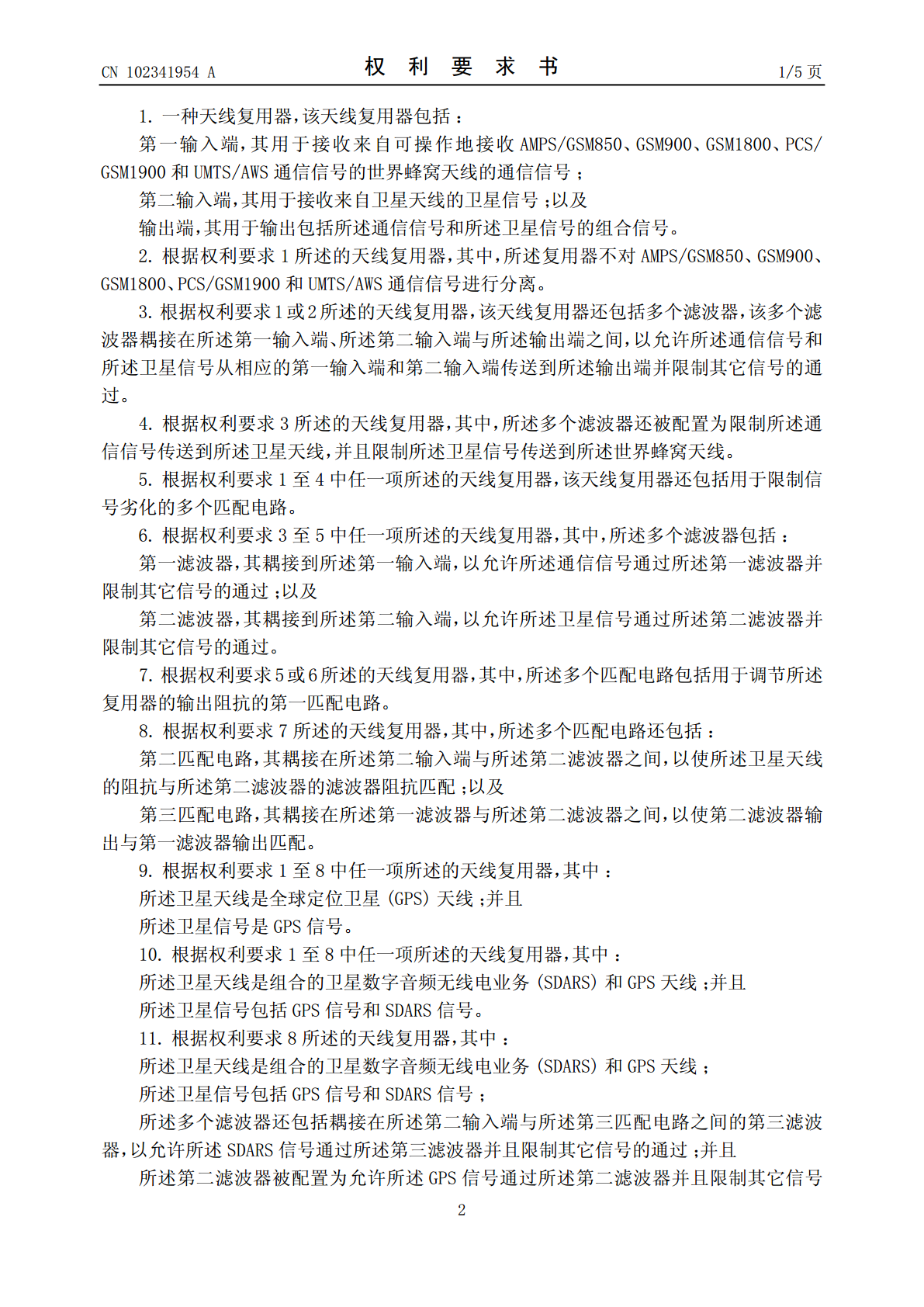

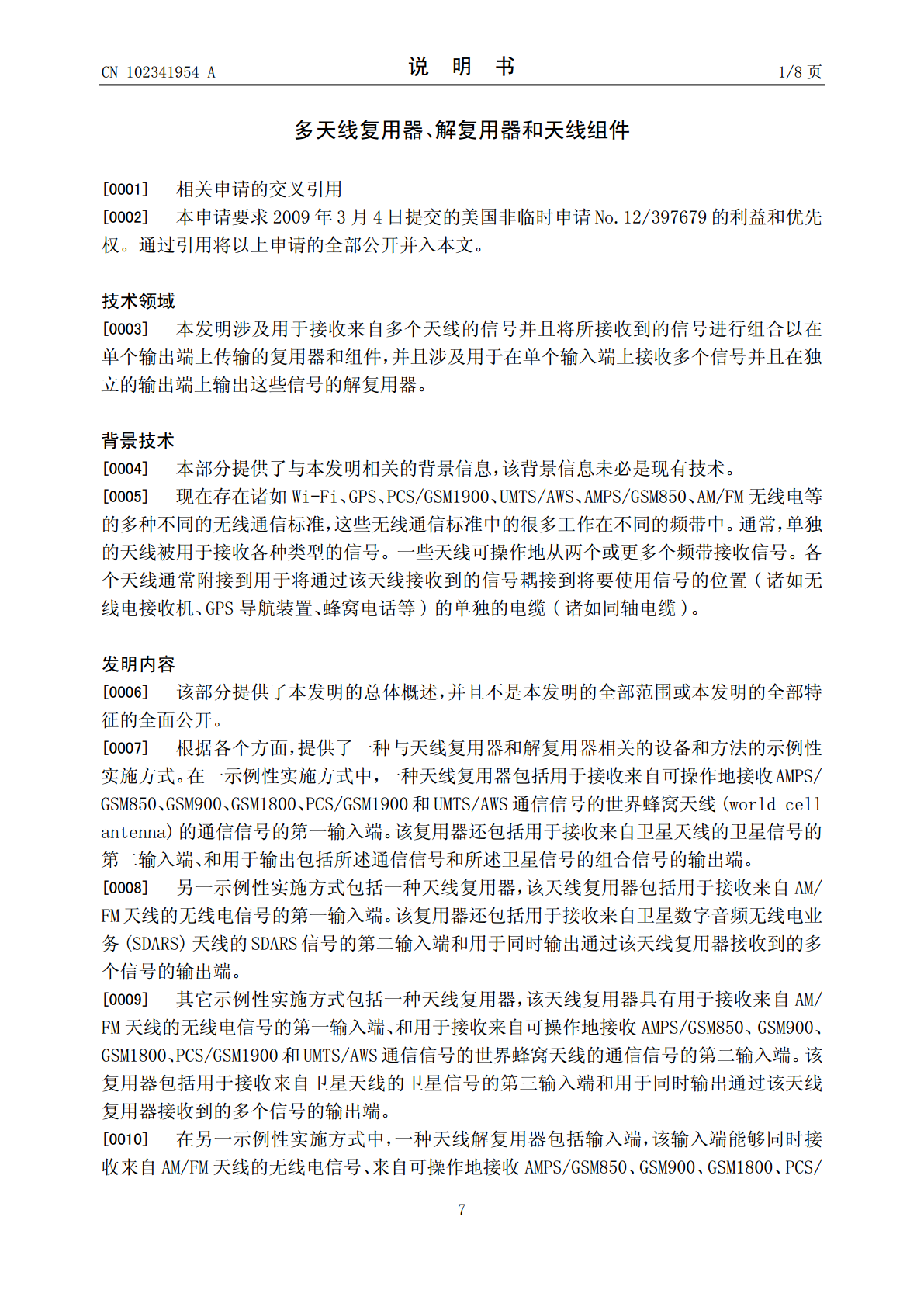

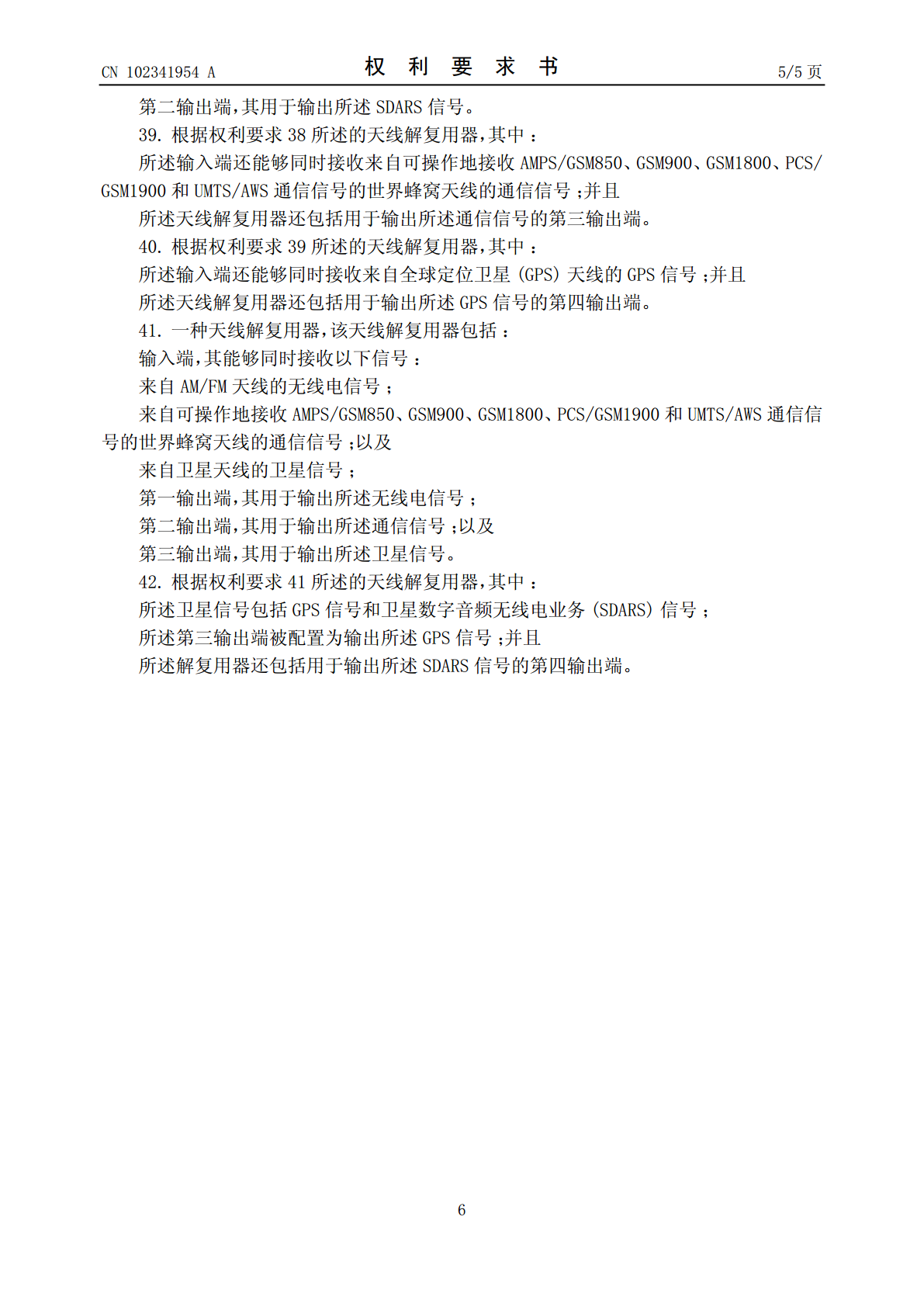

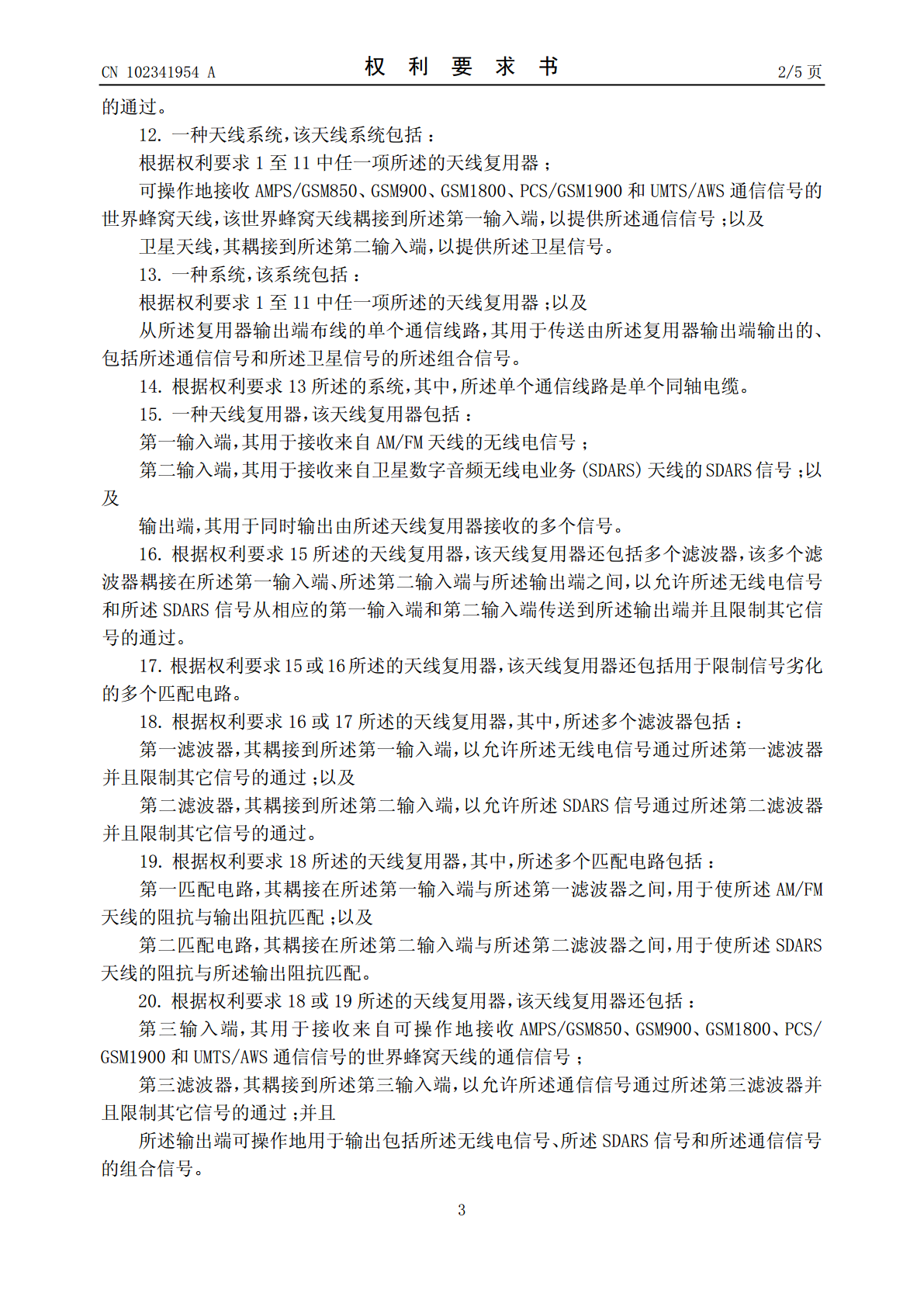

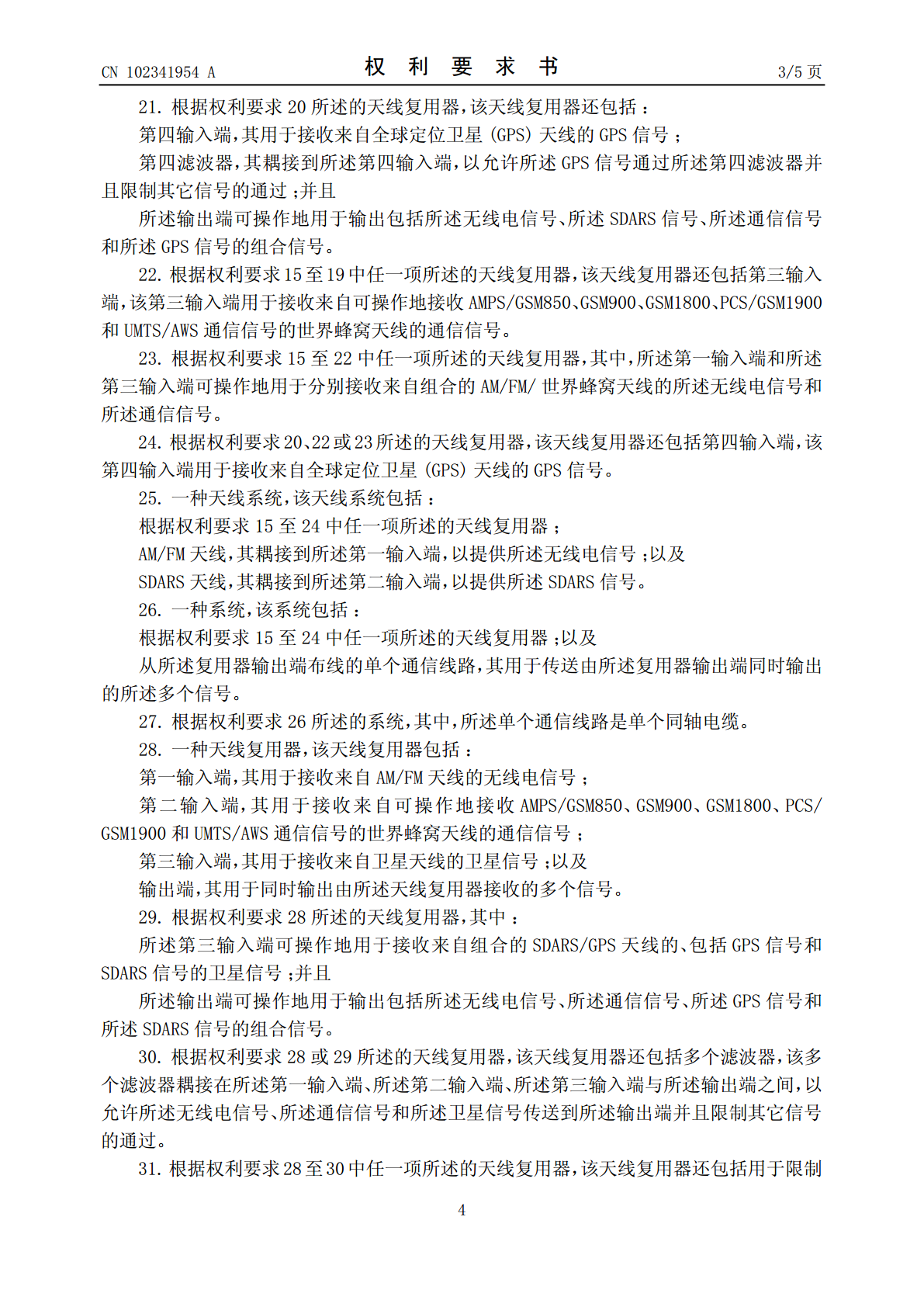

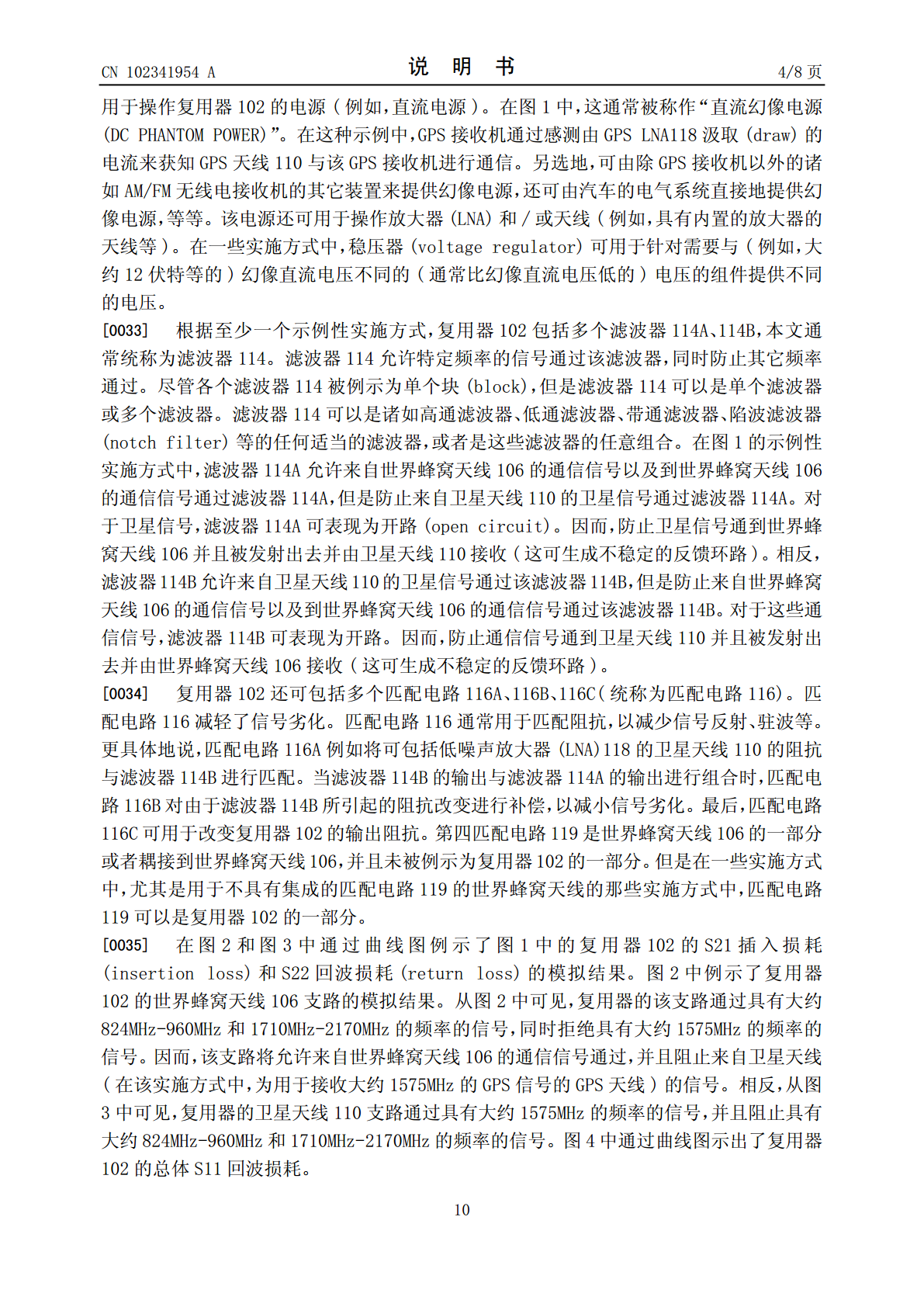

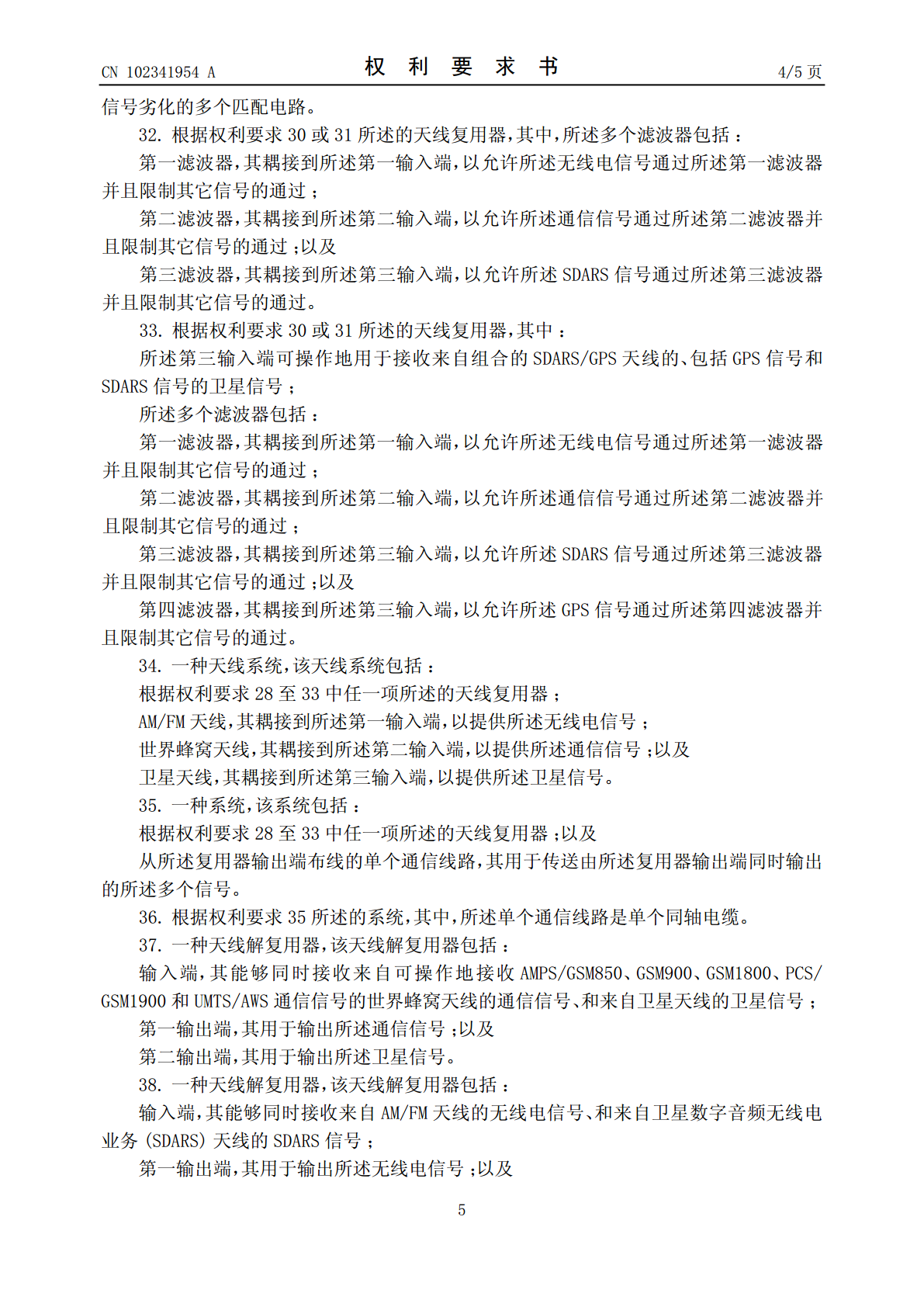

(19)中华人民共和国国家知识产权局*CN102341954A*(12)发明专利申请(10)申请公布号CN102341954A(43)申请公布日2012.02.01(21)申请号201080010315.4(51)Int.Cl.(22)申请日2010.01.22H01Q1/24(2006.01)H01Q5/01(2006.01)(30)优先权数据H04B1/40(2006.01)12/397,6792009.03.04USG01S13/00(2006.01)(85)PCT申请进入国家阶段日2011.09.02(86)PCT申请的申请数据PCT/US2010/0217362010.01.22(87)PCT申请的公布数据WO2010/101675EN2010.09.10(71)申请人莱尔德技术股份有限公司地址美国密苏里州(72)发明人艾曼·杜兹达尔J·M·坎比加里·基思·瑞德(74)专利代理机构北京三友知识产权代理有限公司11127代理人李辉吕俊刚权利要求书5页说明书8页附图9页(54)发明名称多天线复用器、解复用器和天线组件(57)摘要公开并提供了与天线复用器和解复用器相关的设备和方法的示例性实施方式。在示例性实施方式中，天线复用器包括用于接收来自多个天线的对应数量的信号的两个或更多个输入端。所述天线可包括世界蜂窝天线、AM/FM天线、SDARS天线、GPS天线、和/或组合了前述天线的天线。示例性天线复用器还包括用于同时输出由该复用器接收的所述多个组合信号的输出端。还公开了用于接收这些组合信号并且经由独立的输出端来输出各个信号的解复用器。CN1023495ACCNN110234195402341968A权利要求书1/5页1.一种天线复用器，该天线复用器包括：第一输入端，其用于接收来自可操作地接收AMPS/GSM850、GSM900、GSM1800、PCS/GSM1900和UMTS/AWS通信信号的世界蜂窝天线的通信信号；第二输入端，其用于接收来自卫星天线的卫星信号；以及输出端，其用于输出包括所述通信信号和所述卫星信号的组合信号。2.根据权利要求1所述的天线复用器，其中，所述复用器不对AMPS/GSM850、GSM900、GSM1800、PCS/GSM1900和UMTS/AWS通信信号进行分离。3.根据权利要求1或2所述的天线复用器，该天线复用器还包括多个滤波器，该多个滤波器耦接在所述第一输入端、所述第二输入端与所述输出端之间，以允许所述通信信号和所述卫星信号从相应的第一输入端和第二输入端传送到所述输出端并限制其它信号的通过。4.根据权利要求3所述的天线复用器，其中，所述多个滤波器还被配置为限制所述通信信号传送到所述卫星天线，并且限制所述卫星信号传送到所述世界蜂窝天线。5.根据权利要求1至4中任一项所述的天线复用器，该天线复用器还包括用于限制信号劣化的多个匹配电路。6.根据权利要求3至5中任一项所述的天线复用器，其中，所述多个滤波器包括：第一滤波器，其耦接到所述第一输入端，以允许所述通信信号通过所述第一滤波器并限制其它信号的通过；以及第二滤波器，其耦接到所述第二输入端，以允许所述卫星信号通过所述第二滤波器并限制其它信号的通过。7.根据权利要求5或6所述的天线复用器，其中，所述多个匹配电路包括用于调节所述复用器的输出阻抗的第一匹配电路。8.根据权利要求7所述的天线复用器，其中，所述多个匹配电路还包括：第二匹配电路，其耦接在所述第二输入端与所述第二滤波器之间，以使所述卫星天线的阻抗与所述第二滤波器的滤波器阻抗匹配；以及第三匹配电路，其耦接在所述第一滤波器与所述第二滤波器之间，以使第二滤波器输出与第一滤波器输出匹配。9.根据权利要求1至8中任一项所述的天线复用器，其中：所述卫星天线是全球定位卫星(GPS)天线；并且所述卫星信号是GPS信号。10.根据权利要求1至8中任一项所述的天线复用器，其中：所述卫星天线是组合的卫星数字音频无线电业务(SDARS)和GPS天线；并且所述卫星信号包括GPS信号和SDARS信号。11.根据权利要求8所述的天线复用器，其中：所述卫星天线是组合的卫星数字音频无线电业务(SDARS)和GPS天线；所述卫星信号包括GPS信号和SDARS信号；所述多个滤波器还包括耦接在所述第二输入端与所述第三匹配电路之间的第三滤波器，以允许所述SDARS信号通过所述第三滤波器并且限制其它信号的通过；并且所述第二滤波器被配置为允许所述GPS信号通过所述第二滤波器并且限制其它信号2CCNN110234195402341968A权利要求书2/5页的通过。12.一种天线系统，该天线系统包括：根据权利要求1至11中任一项所述的天线复用器；可操作地接收AMPS/GSM850、GSM900、GSM1800、PCS/GSM1900和UMTS/AW
