遥控无钥匙进入中继模块和系统.pdf

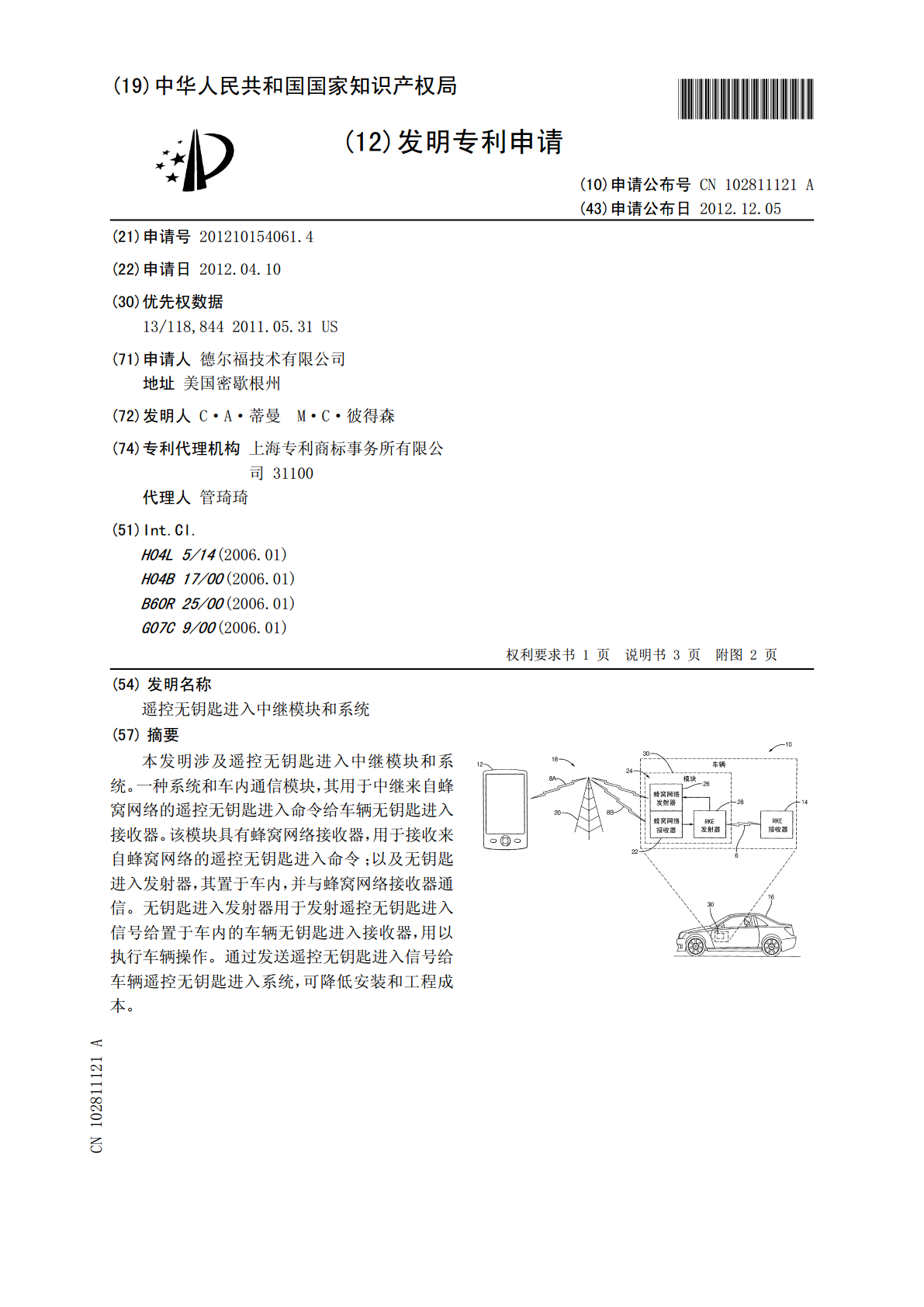

(19)中华人民共和国国家知识产权局*CN102811121A*(12)发明专利申请(10)申请公布号CN102811121A(43)申请公布日2012.12.05(21)申请号201210154061.4(22)申请日2012.04.10(30)优先权数据13/118,8442011.05.31US(71)申请人德尔福技术有限公司地址美国密歇根州(72)发明人C·A·蒂曼M·C·彼得森(74)专利代理机构上海专利商标事务所有限公司31100代理人管琦琦(51)Int.Cl.H04L5/14(2006.01)H04B17/00(2006.01)B60R25/00(2006.01)G07C9/00(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图22页(54)发明名称遥控无钥匙进入中继模块和系统(57)摘要本发明涉及遥控无钥匙进入中继模块和系统。一种系统和车内通信模块，其用于中继来自蜂窝网络的遥控无钥匙进入命令给车辆无钥匙进入接收器。该模块具有蜂窝网络接收器，用于接收来自蜂窝网络的遥控无钥匙进入命令；以及无钥匙进入发射器，其置于车内，并与蜂窝网络接收器通信。无钥匙进入发射器用于发射遥控无钥匙进入信号给置于车内的车辆无钥匙进入接收器，用以执行车辆操作。通过发送遥控无钥匙进入信号给车辆遥控无钥匙进入系统，可降低安装和工程成本。CN1028ACN102811121A权利要求书1/1页1.一种车内通信模块，其用于中继来自蜂窝网络的遥控无钥匙进入命令给车辆无钥匙进入接收器，所述模块包括：蜂窝网络接收器，所述蜂窝网络接收器被配置接收来自蜂窝网络的遥控无钥匙进入命令；以及无钥匙进入发射器，所述无钥匙进入发射器置于车内并且与蜂窝网络接收器通信，其中所述无钥匙进入发射器被配置发射遥控无钥匙进入信号给车内的车辆无钥匙进入接收器以执行车辆操作，其中所述遥控无钥匙进入信号对应于遥控无钥匙进入命令。2.如权利要求1所述的模块，其中，所述无钥匙进入发射器包括遥控无钥匙进入钥匙电路板组件，其中所述模块与所述遥控无钥匙进入钥匙电路板组件耦合，所述耦合方式使得所述模块操作所述遥控无钥匙进入钥匙电路板组件来发射遥控无钥匙进入信号有效。3.如权利要求1所述的模块，其中所述模块被配置经由车内蜂窝无线电与蜂窝网络通信。4.如权利要求1所述的模块，其中所述遥控无钥匙进入命令来自和所述蜂窝网络通信的个人通信装置。5.如权利要求1所述的模块，其中所述模块被配置发送确认消息给手机网络。6.一种通信系统，其从个人通信装置中继遥控无钥匙进入命令给车辆无钥匙进入接收器，所述系统包括：个人通信装置，所述个人通信装置被配置经由蜂窝网络发送遥控无钥匙进入命令；位于车内的蜂窝网络接收器，所述蜂窝网络接收器被配置接收来自蜂窝网络的遥控无钥匙进入命令；以及无钥匙进入发射器，所述无钥匙进入发射器位于车内并且与所述蜂窝网络接收器通信，其中所述无钥匙进入发射器被配置发射遥控无钥匙进入信号给车内的车辆无钥匙进入接收器以执行车辆操作，其中所述遥控无钥匙进入信号对应于命令消息。7.如权利要求6所述的系统，其中所述发射器包括遥控无钥匙进入钥匙电路板组件，其中所述蜂窝网络接收器与遥控无钥匙进入钥匙电路板组件耦合，所述耦合方式使得所述蜂窝网络接收器操作所述遥控无钥匙进入钥匙电路板组件来发射遥控无钥匙进入信号有效。8.如权利要求6所述的系统，其中所述系统进一步包括蜂窝网络发射器，所述蜂窝网络发射器被配置经由所述蜂窝网络发送确认消息给个人通信装置。2CN102811121A说明书1/3页遥控无钥匙进入中继模块和系统技术领域[0001]本发明主要涉及一种通信模块，用以中继遥控无钥匙进入命令给车辆无钥匙进入接收器，本发明更具体涉及一种模块，该模块具有位于车辆中的无钥匙进入发射器，并且被设置为发射遥控无钥匙进入信号给车辆无钥匙进入接收器。背景技术[0002]许多车辆配备有遥控无钥匙进入(RKE)系统，该系统响应钥匙的信号而操作车辆的特定功能，例如上锁或解锁车门，或者启动车辆。然而，这些钥匙的距离通常都有限，并且连同大多数人们已经携带的电子装置(例如个人通信装置)以外，车辆的驾驶者还必须通信携带并保存钥匙。发明内容[0003]依据本发明的一个实施例，提供了一种车内通信模块，其从蜂窝网络中继遥控无钥匙进入命令给车辆无钥匙进入接收器。该模块包括蜂窝网络接收器和无钥匙进入发射器。该蜂窝网络接收器用于接收来自蜂窝网络的遥控无钥匙进入命令。该无钥匙进入发射器置于车内，并且与蜂窝网络接收器保持通信。该无钥匙进入发射器被配置发射遥控无钥匙进入信号给车内的车辆无钥匙进入接收器，以执行车辆操作。该遥控无钥匙进入信号对应于遥控无钥匙进入命令。[0004]在本发明的另一个实施例中，无钥匙进入发射器包括遥控无钥匙进入钥匙电路
