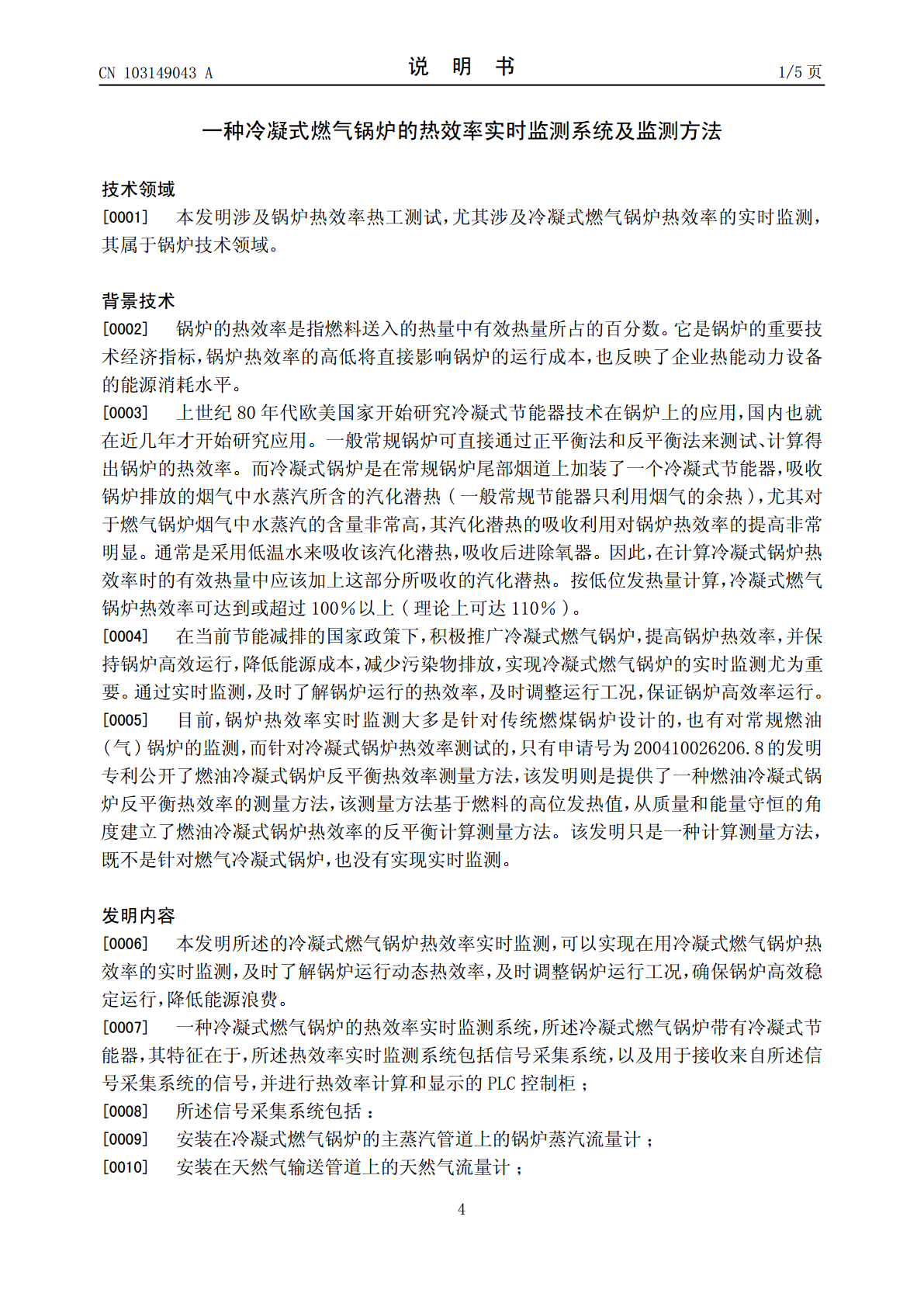

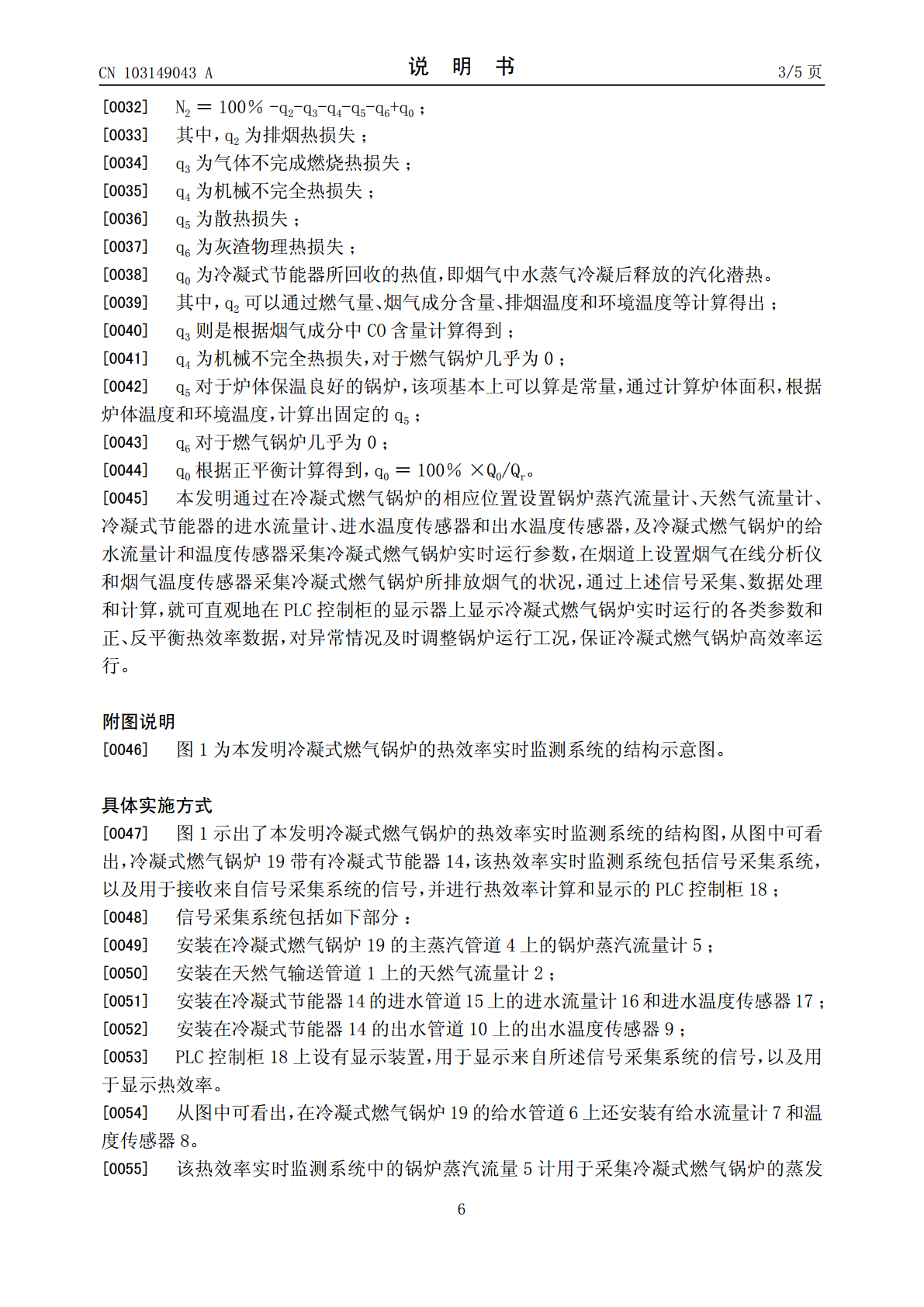

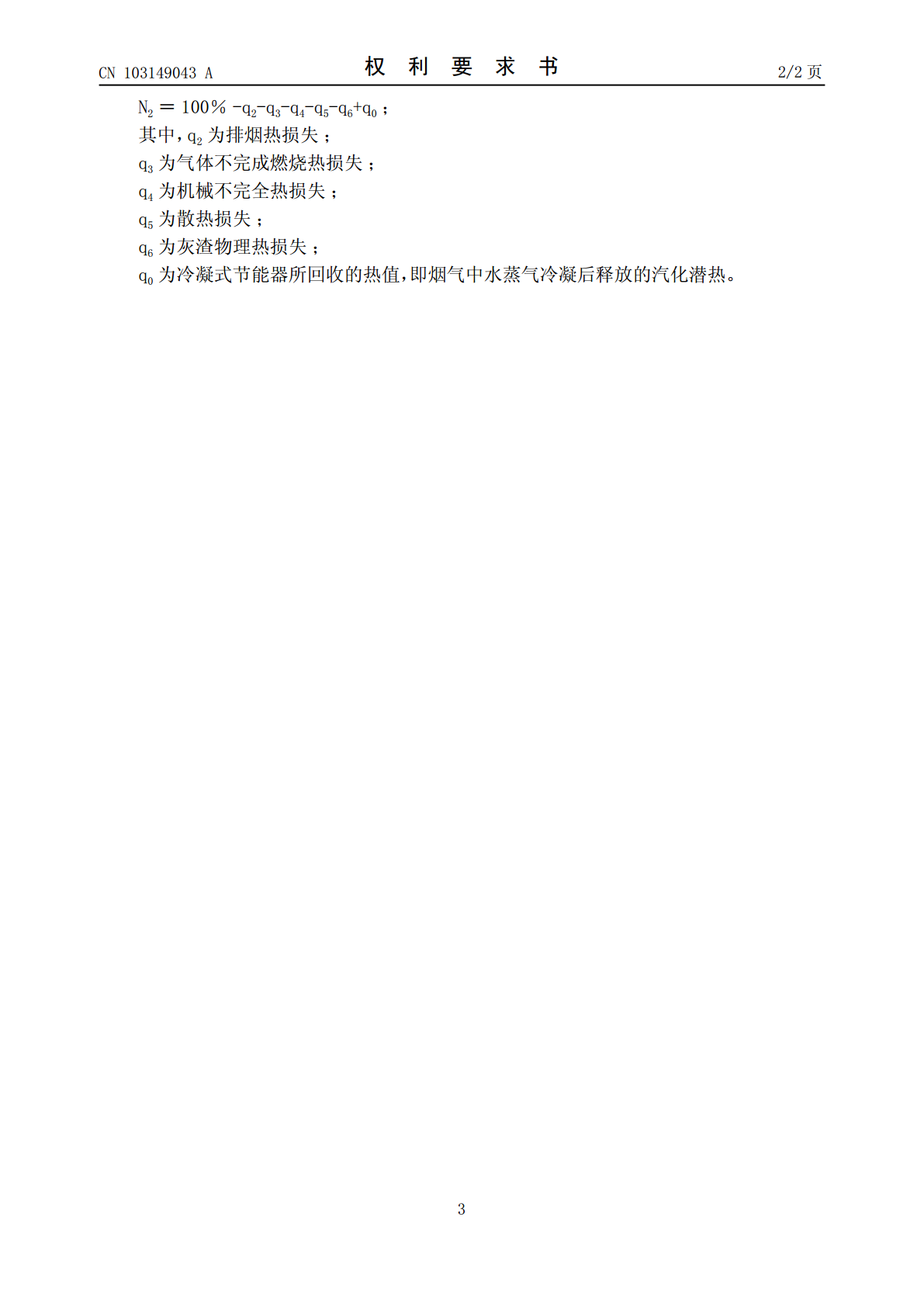

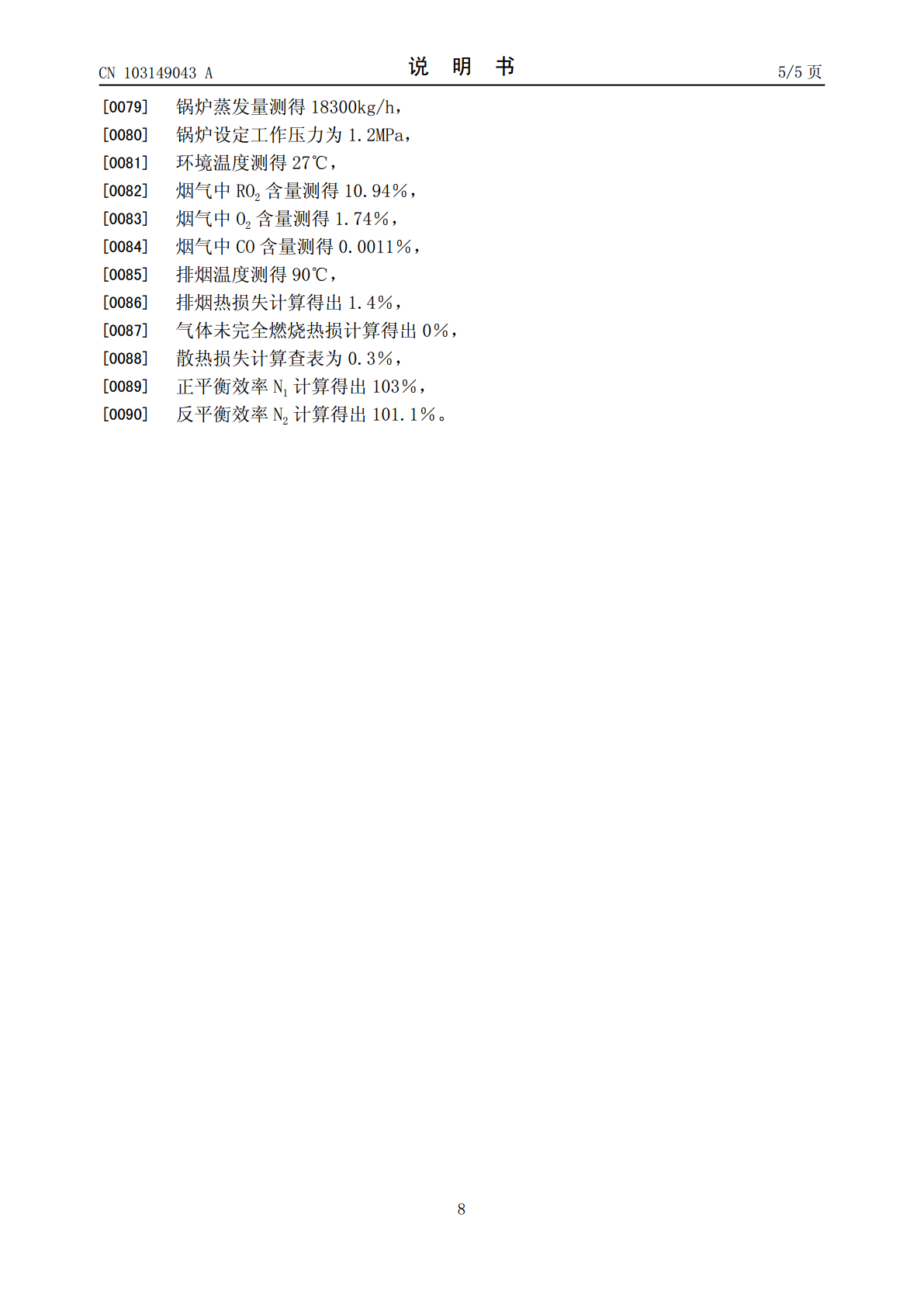

(19)中华人民共和国国家知识产权局*CN103149043A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103149043103149043A(43)申请公布日2013.06.12(21)申请号201310042280.8(22)申请日2013.01.30(71)申请人浙江中烟工业有限责任公司地址310009浙江省杭州市上城区建国南路288号(72)发明人张拥军章伟良邵长岭袁根洪(74)专利代理机构杭州天勤知识产权代理有限公司33224代理人胡红娟(51)Int.Cl.G01M99/00(2011.01)权权利要求书2页利要求书2页说明书5页说明书5页附图1页附图1页(54)发明名称一种冷凝式燃气锅炉的热效率实时监测系统及监测方法(57)摘要本发明公开了一种冷凝式燃气锅炉的热效率实时监测系统，所述冷凝式燃气锅炉带有冷凝式节能器，所述热效率实时监测系统包括信号采集系统，以及用于接收来自所述信号采集系统的信号，并进行热效率计算和显示的PLC控制柜。本发明还公开了利用所述实时监测系统监测冷凝式燃气锅炉热效率的方法，信号采集系统采集冷凝式燃气锅炉各监测部位的信号，PLC控制柜接收来自信号采集系统的信号，并经过数据处理和计算，就可直观地在PLC控制柜的显示器上显示冷凝式燃气锅炉实时运行的各类参数和热效率数据，对异常情况进行及时调整，保证冷凝式燃气锅炉高效率运行。CN103149043ACN10349ACN103149043A权利要求书1/2页1.一种冷凝式燃气锅炉的热效率实时监测系统，所述冷凝式燃气锅炉(19)带有冷凝式节能器(14)，其特征在于，所述热效率实时监测系统包括信号采集系统，以及用于接收来自所述信号采集系统的信号，并进行热效率计算和显示的PLC控制柜(18)；所述信号采集系统包括：安装在冷凝式燃气锅炉(19)的主蒸汽管道(4)上的锅炉蒸汽流量计(5)；安装在天然气输送管道(1)上的天然气流量计(2)；安装在冷凝式节能器(14)的进水管道(15)上的进水流量计(16)和进水温度传感器(17)；安装在冷凝式节能器(14)的出水管道(10)上的出水温度传感器(9)。2.根据权利要求1所述的冷凝式燃气锅炉的热效率实时监测系统，其特征在于，所述信号采集系统还包括：安装在所述冷凝式燃气锅炉(19)的给水管道(6)上的给水流量计(7)和温度传感器(8)。3.根据权利要求1所述的冷凝式燃气锅炉的热效率实时监测系统，其特征在于，所述信号采集系统还包括设置在所述冷凝式燃气锅炉(19)所处环境下的现场温度传感器(3)。4.根据权利要求3所述的冷凝式燃气锅炉的热效率实时监测系统，其特征在于，所述信号采集系统还包括安装在所述冷凝式节能器(14)后面烟道上的烟气温度传感器(13)。5.根据权利要求4所述的冷凝式燃气锅炉的热效率实时监测系统，其特征在于，所述信号采集系统还包括烟气在线分析仪(12)，所述烟气在线分析仪(12)的探头处在所述的连接烟道(11)上。6.根据权利要求1～5任一项所述的冷凝式燃气锅炉的热效率实时监测系统，其特征在于，所述PLC控制柜(18)上设有显示装置，用于显示来自所述信号采集系统的信号，以及用于显示热效率。7.利用权利要求1或2所述的实时监测系统监测冷凝式燃气锅炉热效率的方法，其特征在于，包括如下步骤：(1)所述PLC控制柜(18)接收来自信号采集系统的信号；(2)根据采集到的信号进行热效率计算和显示；冷凝式燃气锅炉的正平衡热效率N1的计算如下式：N1＝(Q1+Q0)/Qr其中，Q1＝锅炉蒸发量×(设定工作压力下的饱和蒸汽焓值-给水焓)Q0为冷凝式节能器所回收的烟气中水蒸气冷凝后释放的汽化潜热，通过冷凝式节能器的进出水温度和流量计算：Q0＝进水流量×进出水温差；Qr为燃料送入的热量，Qr＝进入冷凝式燃气锅炉的燃气量×根据当地市政提供的天然气低位发热量。8.根据权利要求5所述的实时监测系统监测冷凝式燃气锅炉热效率的方法，其特征在于，包括如下步骤：(1)所述PLC控制柜(18)接收来自信号采集系统的信号；(2)PLC控制柜(18)根据接收到的信号进行热效率计算和显示；冷凝式燃气锅炉的反平衡热效率N2的计算如下式：2CN103149043A权利要求书2/2页N2＝100％-q2-q3-q4-q5-q6+q0；其中，q2为排烟热损失；q3为气体不完成燃烧热损失；q4为机械不完全热损失；q5为散热损失；q6为灰渣物理热损失；q0为冷凝式节能器所回收的热值，即烟气中水蒸气冷凝后释放的汽化潜热。3CN103149043A说明书1/5页一种冷凝式燃气锅炉的热效率实时监测系统及监测方法技术领域[0001]本发明涉及锅炉热效率热工测试，尤其涉及冷凝式燃气锅炉热效率的实时监测，其属于锅炉技术领域。背景技术[0002]锅炉的热
