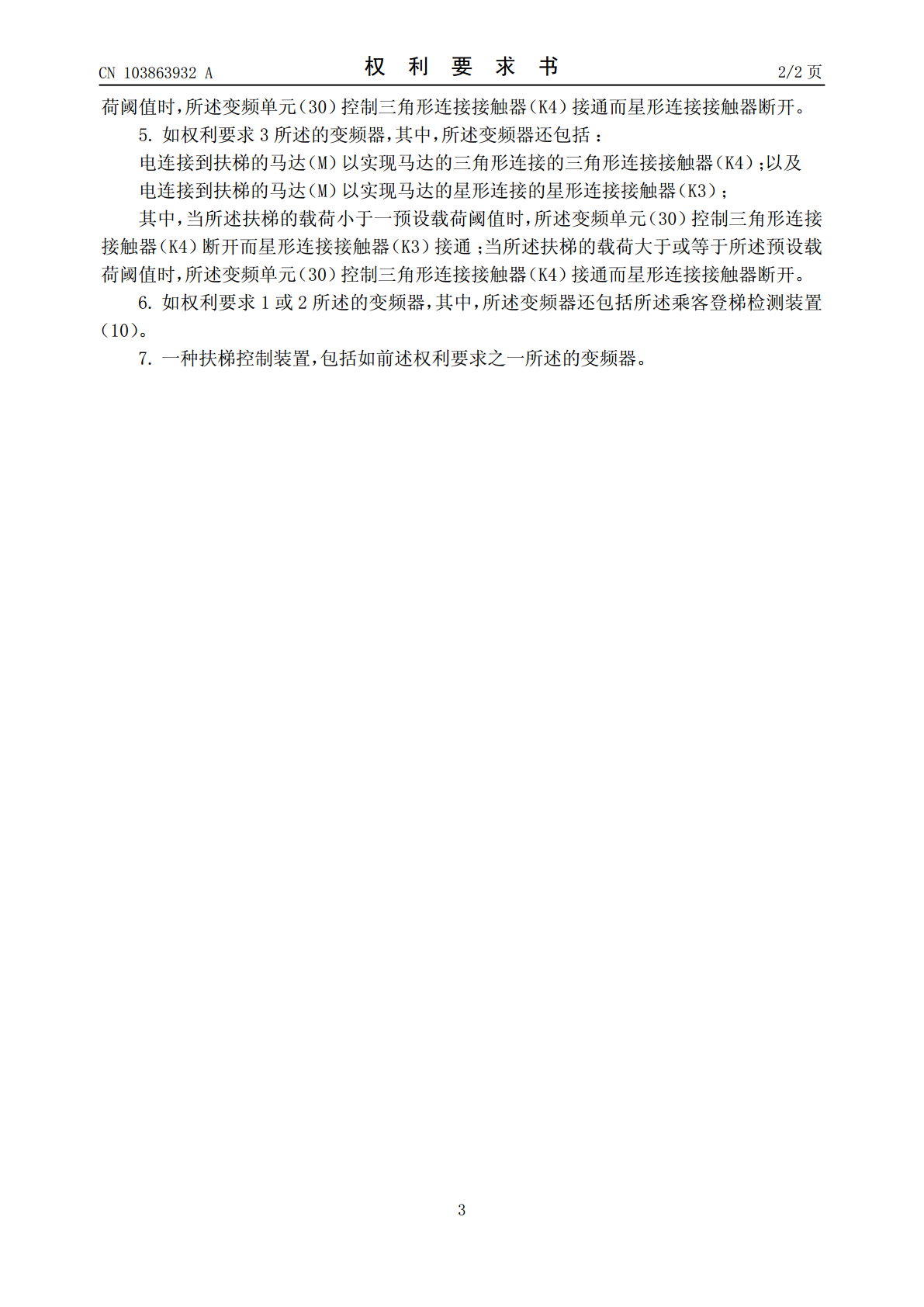

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103863932103863932A(43)申请公布日2014.06.18(21)申请号201210548107.0(22)申请日2012.12.17(71)申请人通力股份公司地址芬兰赫尔辛基(72)发明人许波霞蔡晓亮周泰来(74)专利代理机构北京市柳沈律师事务所11105代理人张祥(51)Int.Cl.B66B25/00(2006.01)H02P27/04(2006.01)权权利要求书2页利要求书2页说明书5页说明书5页附图1页附图1页(54)发明名称变频器和具有变频器的扶梯控制装置(57)摘要本发明公开一种用于扶梯控制装置的变频器以及包括该变频器的扶梯控制装置。该变频器包括：控制单元（20），用于接收来自乘客登梯检测装置（10）的检测信号；用于实现电流频率变化的变频单元（30），该变频单元（30）的输入端电连接到工频电源，并且所述控制单元（20）的输出端之一电连接到该变频单元（30）；变频接触器（K25），该变频接触器（K25）的输入端电连接到所述变频单元（30），该变频接触器（K25）的输出端电连接到扶梯的马达（M）；以及工频接触器（K24），该工频接触器（K24）的输入端电连接到工频电源，该工频接触器（K24）的输出端电连接到扶梯的马达（M）。CN103863932ACN1038692ACN103863932A权利要求书1/2页1.一种用于扶梯控制装置的变频器，其中，所述变频器包括：控制单元（20），该控制单元（20）的输入端与用于检测是否有乘客正登梯以乘坐扶梯的乘客登梯检测装置（10）电连接，用于接收来自乘客登梯检测装置（10）的检测信号；用于实现电流频率变化的变频单元（30），该变频单元（30）的输入端电连接到工频电源，并且所述控制单元（20）的输出端之一电连接到该变频单元（30）；变频接触器（K25），该变频接触器（K25）的输入端电连接到所述变频单元（30），该变频接触器（K25）的输出端电连接到扶梯的马达（M）；以及工频接触器（K24），该工频接触器（K24）的输入端电连接到工频电源，该工频接触器（K24）的输出端电连接到扶梯的马达（M）；其中，所述变频器配置为以使得：在扶梯慢速运行或停车等待的状态下，所述变频接触器（K25）处于接通状态，而所述工频接触器（K24）处于断开状态，在前述状态下，如果乘客登梯检测装置（10）检测到有乘客登梯，则发送一信号给控制单元（20），该控制单元（20）则发送一命令扶梯高速运行的信号给变频单元（30），变频单元（30）则提高输出频率以提高扶梯运行速度；当扶梯运行速度达到预设的额定速度时，变频单元（30）切断变频接触器（K25）并同时使工频接触器（K24）接通，扶梯的马达（M）从经由变频单元（30）驱动切换为由工频电源直接驱动，扶梯以额定速度运行。2.如权利要求1所述的变频器，其中，所述变频器还配置为以使得：当扶梯以额定速度运行时，如果乘客登梯检测装置（10）检测到在一预设长度的时间段内无任何乘客登梯，则发送一信号给控制单元（20），该控制单元（20）则发送一命令扶梯慢速运行的信号给变频单元（30），变频单元（30）则切断工频接触器（K24）并同时使变频接触器（K25）接通，由此，马达（M）从由工频电源直接驱动切换为经由变频单元进行驱动，此后，扶梯借助于变频单元的变频逐步减速到预设的慢速并保持该慢速，或者在经过一段时间后，进入停车等待状态。3.如权利要求1或2所述的变频器，其中，所述变频器还包括：并联连接在变频接触器（K25）和马达（M）之间的扶梯上行接触器（K1）和扶梯下行接触器（K2），所述扶梯上行接触器（K1）和扶梯下行接触器（K2）还设置为并联连接在工频接触器（K24）和马达（M）之间，由此，所述变频接触器（K25）和所述工频接触器（K24）之任一经由所述扶梯上行接触器（K1）和所述扶梯下行接触器（K2）之任一电连接到扶梯的马达（M），其中，所述控制单元（20）配置为控制扶梯上行接触器（K1）和所述扶梯下行接触器（K2）之一接通而另一个断开，由此实现扶梯的上行和下行控制。4.如权利要求1或2所述的变频器，其中，所述变频器还包括：电连接到扶梯的马达（M）以实现马达的三角形连接的三角形连接接触器（K4）；以及电连接到扶梯的马达（M）以实现马达的星形连接的星形连接接触器（K3）其中，当所述扶梯的载荷小于一预设载荷阈值时，所述变频单元（30）控制三角形连接接触器（K4）断开而星形连接接触器（K3）接通；当所述扶梯的载荷大于或等于所述预设载2CN103863932A权利要求书2/2页荷阈值时，所述变频单元（30）控制三角形连接接触器（K4）接通而星形连接接触器断开。5.如权利要求
