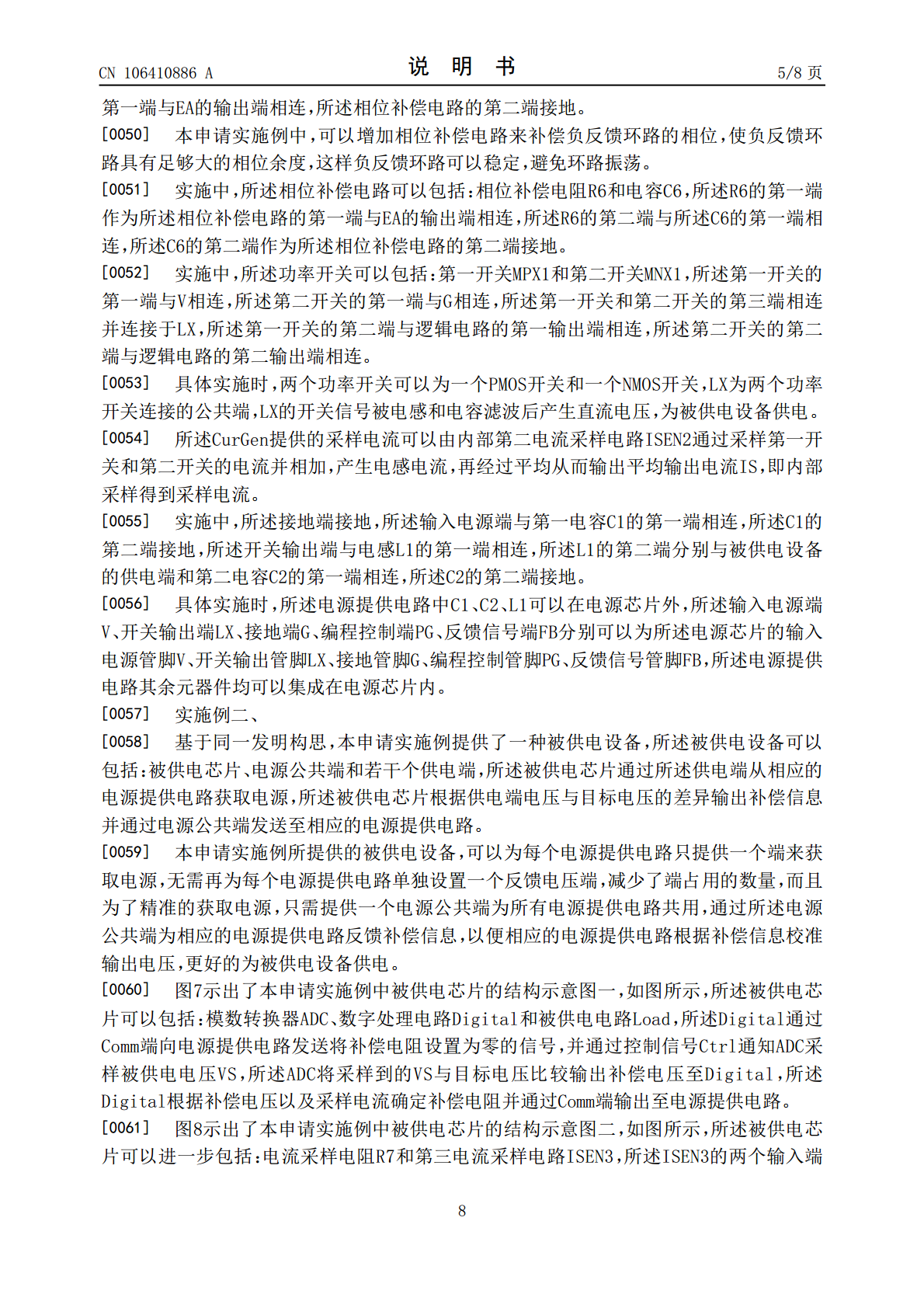

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106410886A(43)申请公布日2017.02.15(21)申请号201610497176.1(22)申请日2016.06.29(71)申请人无锡中感微电子股份有限公司地址214135江苏省无锡市无锡新区太湖国际科技园清源路530大厦A区10层(72)发明人王钊(74)专利代理机构北京新知远方知识产权代理事务所(普通合伙)11397代理人张超颖(51)Int.Cl.H02J7/00(2006.01)权利要求书2页说明书8页附图7页(54)发明名称一种电源提供电路、被供电设备和电源管理系统(57)摘要本申请提供了一种电源提供电路、被供电设备和电源管理系统，所述电源提供电路的编程控制端PG与所述被供电设备的Comm端相连，所述电源提供电路为所述被供电设备供电，所述电源提供电路通过电源公共端接收来自所述被供电设备的补偿信息，利用所述补偿信息对参考电压进行补偿，并基于补偿后的参考电压校准提供给所述被供电设备的供电端的电压，其中所述补偿信息是由所述被供电设备根据供电端电压与目标电压的差异得到的。采用本申请所提供的电源管理方案，无需在被供电设备上为每一个电源提供电路单独设置额外的反馈电压端，仅需一个连接端即可支持多个供电区的精确供电，降低了成本，同时缩小了印刷电路板的面积，有利于设备小型化。CN106410886ACN106410886A权利要求书1/2页1.一种电源提供电路，其特征在于，所述电源提供电路的编程控制端与被供电设备的电源公共端相连，所述电源提供电路向被供电设备的供电端输出电压为所述被供电设备供电，所述电源提供电路通过电源公共端接收来自所述被供电设备的补偿信息，利用所述补偿信息对参考电压进行补偿，并基于补偿后的参考电压校准提供给所述被供电设备的供电端的电压，其中所述补偿信息是由所述被供电设备根据供电端电压与目标电压的差异得到的。2.如权利要求1所述的电源提供电路，其特征在于，其包括：误差放大器EA、比较器PWMC、振荡器OSC、逻辑电路、功率开关、电压平均模块AVG、电压补偿电路和加法器，所述功率开关分别与输入电源端、接地端、开关输出端和逻辑电路的输出端相连，所述AVG的输入端与开关输出端相连并平均所述开关输出端的电压输出反馈电压，所述电压补偿电路的输入端分别与编程控制端、开关输出端相连，所述电压补偿电路输出补偿电压至加法器，所述加法器将所述补偿电压与参考电压相加产生输出电压VA至EA，所述EA比较VA与AVG输出的反馈电压输出误差放大信号EAO，所述EAO经比较器PWMC输出脉宽调制信号PWMO至逻辑电路控制所述功率开关。3.如权利要求2所述的电源提供电路，其特征在于，所述电压补偿电路包括：第一电流采样电路ISEN1、可编程电阻RPROG和乘法器，所述RPROG根据编程控制端的补偿信息调节输出的电阻Res，所述ISEN1的输入端与开关输出端相连并平均所述开关输出端的电流输出平均电流信号IS，所述乘法器将所述平均电流信号IS与RPROG输出的电阻Res相乘输出补偿电压VCOM至加法器，所述补偿电压VCOM的值随补偿信息的变化而变化。4.如权利要求1所述的电源提供电路，其特征在于，其包括：误差放大器EA、比较器PWMC、振荡器OSC、逻辑电路、功率开关、电压补偿电路和加法器，所述电压补偿电路与编程控制端相连并输出补偿电压至加法器，所述加法器将所述补偿电压与参考电压相加产生输出电压VA至EA，所述EA比较VA与反馈信号端的反馈电压输出误差放大信号EAO，所述反馈信号端的反馈电压为所述被供电设备的供电端电压，所述EAO经比较器PWMC输出脉宽调制信号PWMO至逻辑电路控制所述功率开关。5.如权利要求4所述的电源提供电路，其特征在于，所述电压补偿电路包括：电流提供电路CurGen、可编程电阻RPROG和乘法器，所述编程控制端分别与RPROG和CurGen的输入端相连，所述RPROG根据编程控制端的补偿信息调节输出的电阻Res，所述CurGen根据获取的采样电流输出平均电流信号IS，所述乘法器将CurGen输出的平均电流信号IS与RPROG输出的电阻Res相乘输出补偿电压VCOM至加法器，所述补偿电压VCOM的值随补偿信息的变化而变化。6.如权利要求5所述的电源提供电路，其特征在于，所述CurGen的采样电流为内部第二电流采样电路ISEN2采样功率开关的电流进行平均得到，或者，所述CurGen的采样电流为对编程控制端传输的电流数据进行处理得到的电流。7.如权利要求2或4所述的电源提供电路，其特征在于，所述电源提供电路进一步包括：相位补偿电路，所述相位补偿电路的第一端与EA的输出端相连，所述相位补偿电路的第二端接地。8.如权利要求7所述的电源提供电路，其特
