一种超大GRC结构件挂装系统及方法.pdf

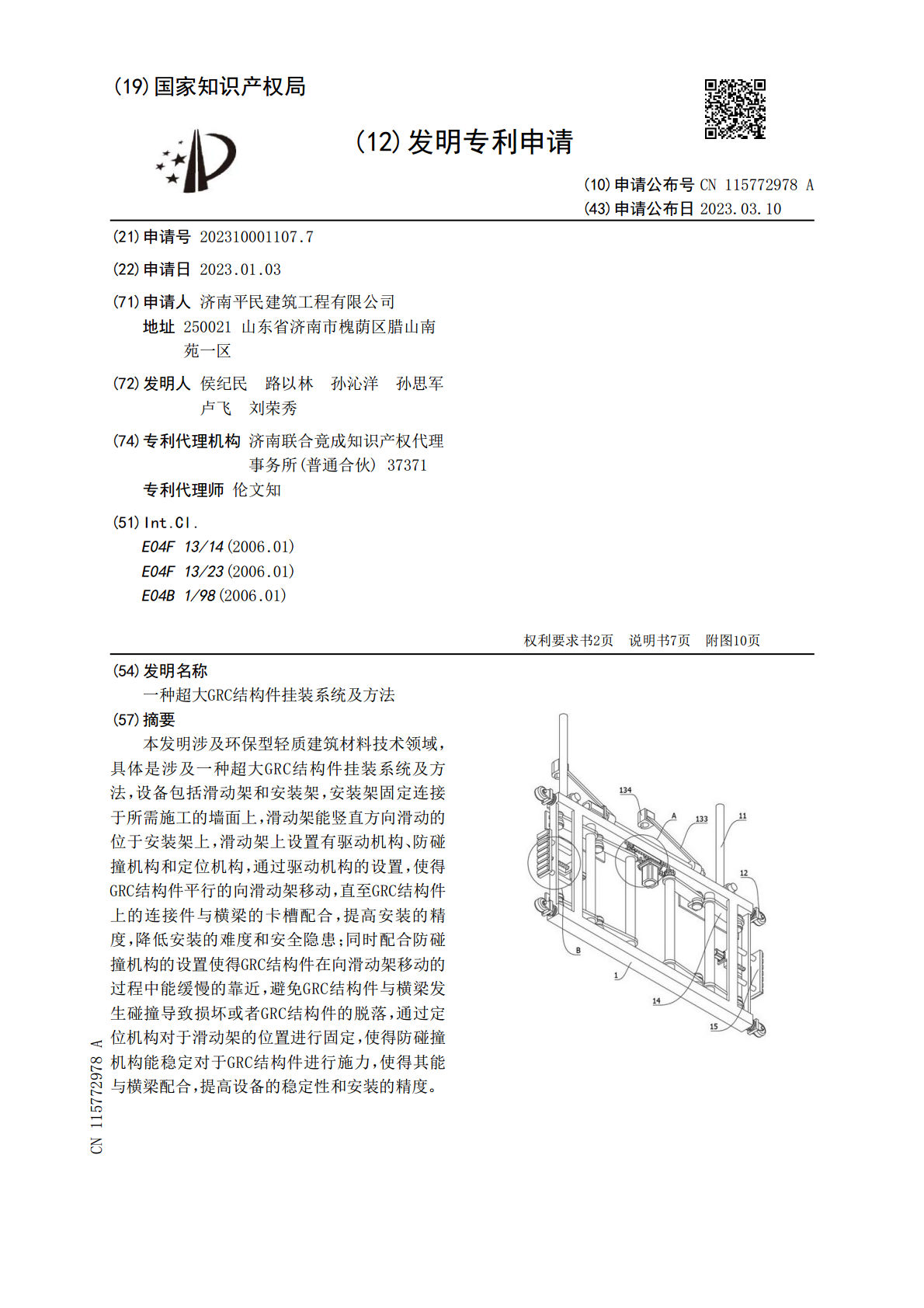

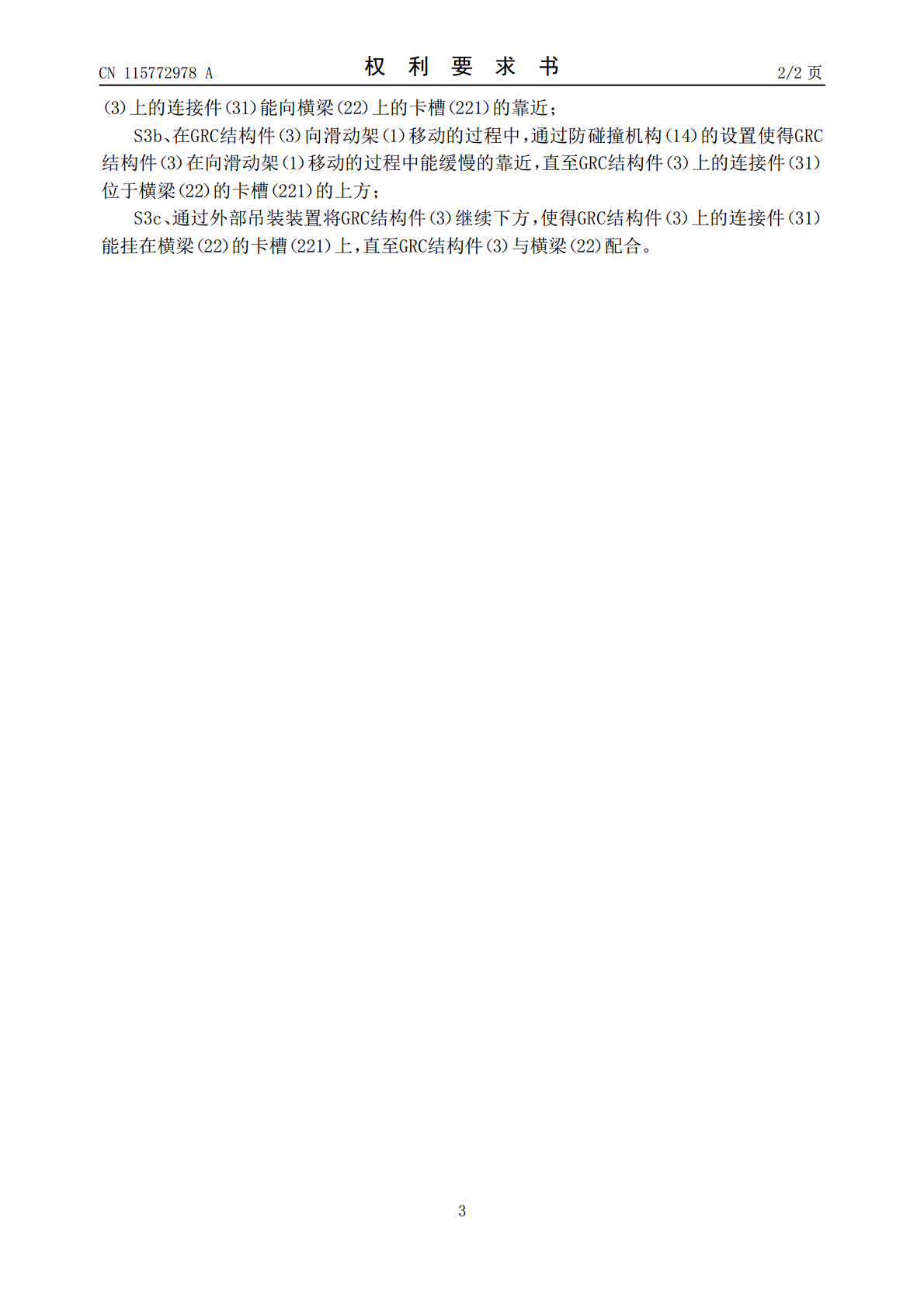

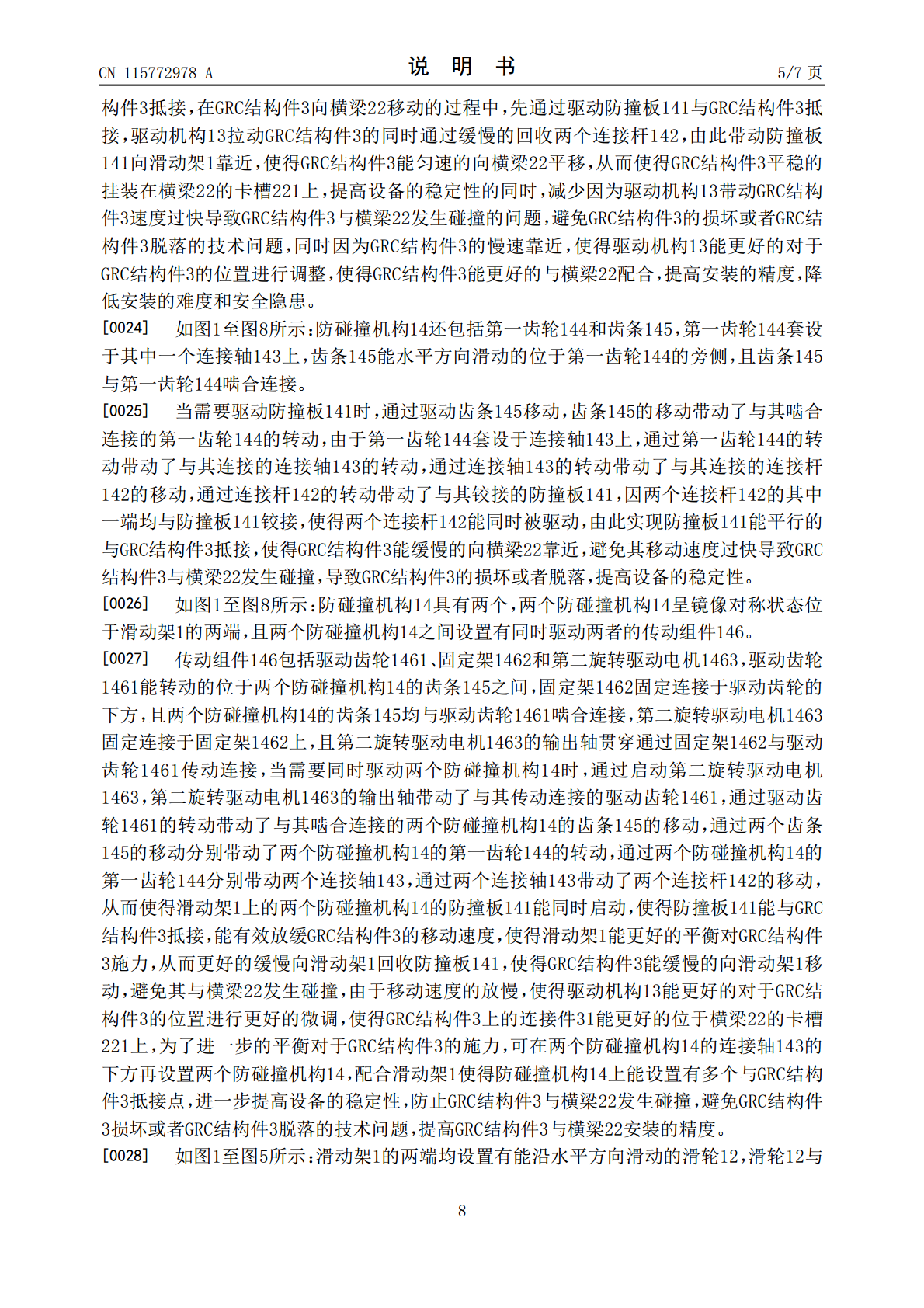

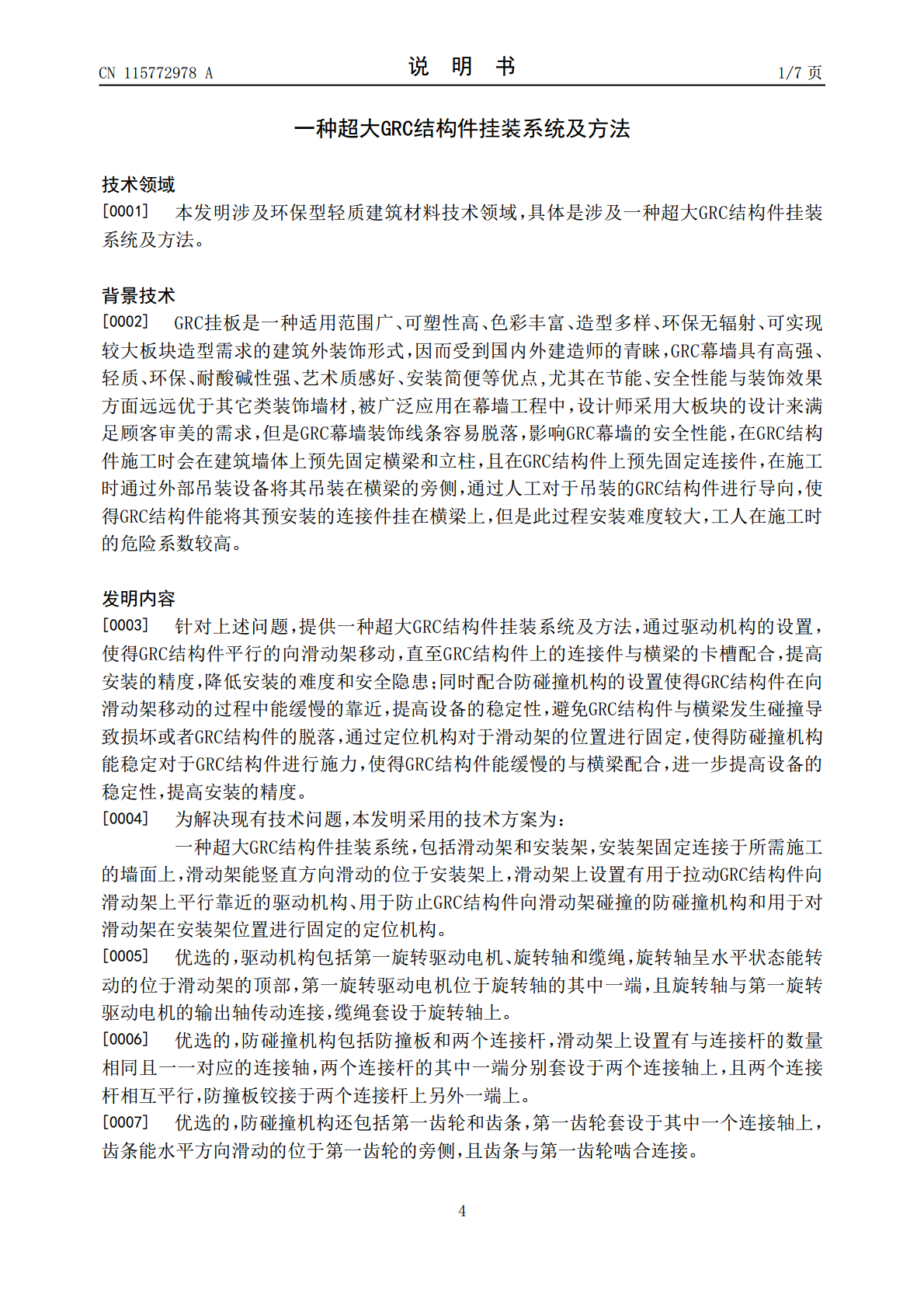

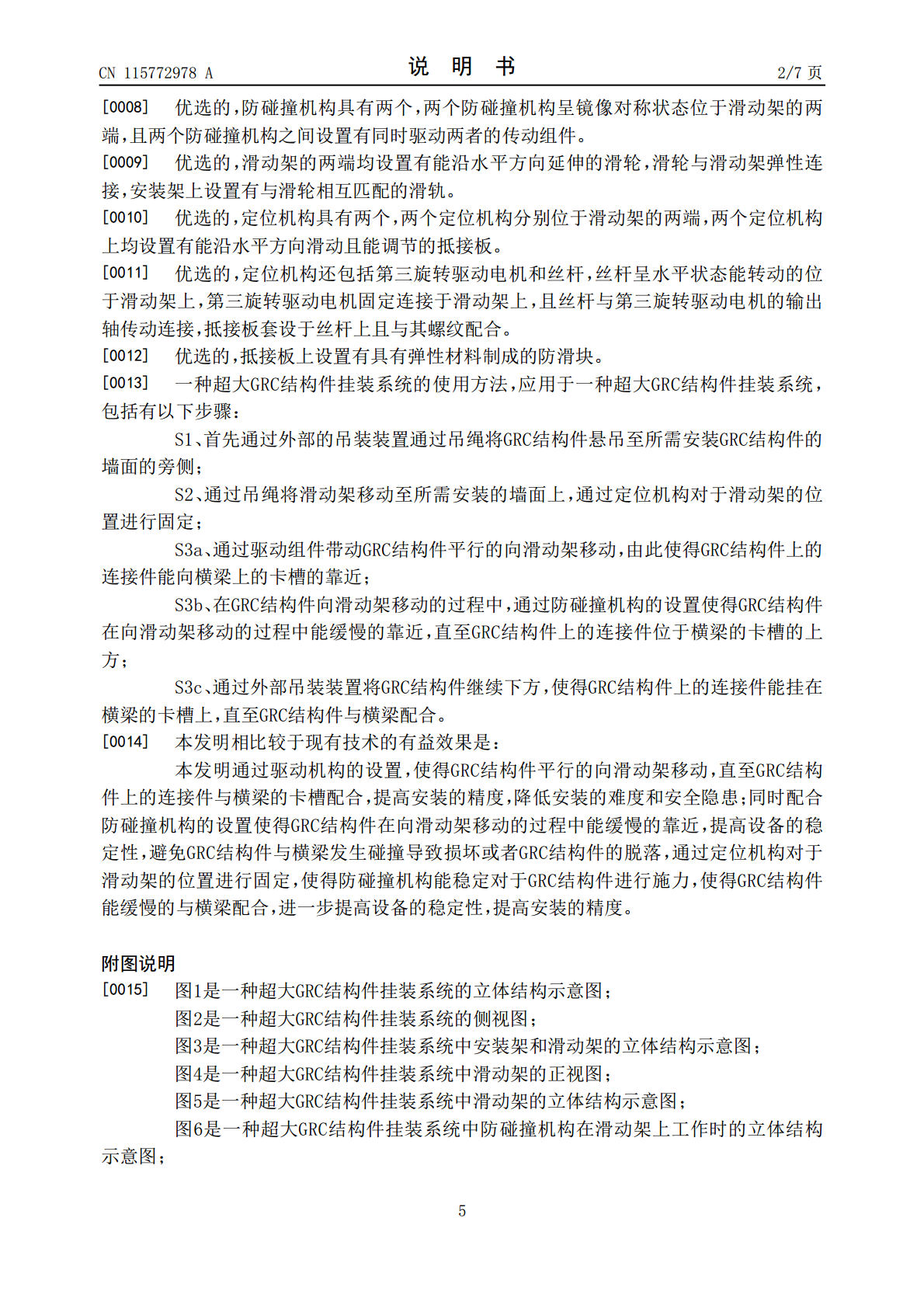

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115772978A(43)申请公布日2023.03.10(21)申请号202310001107.7(22)申请日2023.01.03(71)申请人济南平民建筑工程有限公司地址250021山东省济南市槐荫区腊山南苑一区(72)发明人侯纪民路以林孙沁洋孙思军卢飞刘荣秀(74)专利代理机构济南联合竟成知识产权代理事务所(普通合伙)37371专利代理师伦文知(51)Int.Cl.E04F13/14(2006.01)E04F13/23(2006.01)E04B1/98(2006.01)权利要求书2页说明书7页附图10页(54)发明名称一种超大GRC结构件挂装系统及方法(57)摘要本发明涉及环保型轻质建筑材料技术领域，具体是涉及一种超大GRC结构件挂装系统及方法，设备包括滑动架和安装架，安装架固定连接于所需施工的墙面上，滑动架能竖直方向滑动的位于安装架上，滑动架上设置有驱动机构、防碰撞机构和定位机构，通过驱动机构的设置，使得GRC结构件平行的向滑动架移动，直至GRC结构件上的连接件与横梁的卡槽配合，提高安装的精度，降低安装的难度和安全隐患；同时配合防碰撞机构的设置使得GRC结构件在向滑动架移动的过程中能缓慢的靠近，避免GRC结构件与横梁发生碰撞导致损坏或者GRC结构件的脱落，通过定位机构对于滑动架的位置进行固定，使得防碰撞机构能稳定对于GRC结构件进行施力，使得其能与横梁配合，提高设备的稳定性和安装的精度。CN115772978ACN115772978A权利要求书1/2页1.一种超大GRC结构件挂装系统，包括滑动架（1）和安装架（2），其特征在于，安装架（2）固定连接于所需施工的墙面上，滑动架（1）能竖直方向滑动的位于安装架（2）上，滑动架（1）上设置有用于拉动GRC结构件（3）向滑动架（1）上平行靠近的驱动机构（13）、用于防止GRC结构件（3）向滑动架（1）碰撞的防碰撞机构（14）和用于对滑动架（1）在安装架（2）位置进行固定的定位机构（15）。2.根据权利要求1所述的一种超大GRC结构件挂装系统，其特征在于，驱动机构（13）包括第一旋转驱动电机（131）、旋转轴（132）和缆绳（133），旋转轴（132）呈水平状态能转动的位于滑动架（1）的顶部，第一旋转驱动电机（131）位于旋转轴（132）的其中一端，且旋转轴（132）与第一旋转驱动电机（131）的输出轴传动连接，缆绳（133）套设于旋转轴（132）上。3.根据权利要求1所述的一种超大GRC结构件挂装系统，其特征在于，防碰撞机构（14）包括防撞板（141）和两个连接杆（142），滑动架（1）上设置有与连接杆（142）的数量相同且一一对应的连接轴（143），两个连接杆（142）的其中一端分别套设于两个连接轴（143）上，且两个连接杆（142）相互平行，防撞板（141）铰接于两个连接杆（142）上另外一端上。4.根据权利要求3所述的一种超大GRC结构件挂装系统，其特征在于，防碰撞机构（14）还包括第一齿轮（144）和齿条（145），第一齿轮（144）套设于其中一个连接轴（143）上，齿条（145）能水平方向滑动的位于第一齿轮（144）的旁侧，且齿条（145）与第一齿轮（144）啮合连接。5.根据权利要求4所述的一种超大GRC结构件挂装系统，其特征在于，防碰撞机构（14）具有两个，两个防碰撞机构（14）呈镜像对称状态位于滑动架（1）的两端，且两个防碰撞机构（14）之间设置有同时驱动两者的传动组件（146）。6.根据权利要求1所述的一种超大GRC结构件挂装系统，其特征在于，滑动架（1）的两端均设置有能沿水平方向延伸的滑轮（12），滑轮（12）与滑动架（1）弹性连接，安装架（2）上设置有与滑轮（12）相互匹配的滑轨（211）。7.根据权利要求1‑6中任意一项所述的一种超大GRC结构件挂装系统，其特征在于，定位机构（15）具有两个，两个定位机构（15）分别位于滑动架（1）的两端，两个定位机构（15）上均设置有能沿水平方向滑动且能调节的抵接板（151）。8.根据权利要求7所述的一种超大GRC结构件挂装系统，其特征在于，定位机构（15）还包括第三旋转驱动电机（153）和丝杆（152），丝杆（152）呈水平状态能转动的位于滑动架（1）上，第三旋转驱动电机（153）固定连接于滑动架（1）上，且丝杆（152）与第三旋转驱动电机（153）的输出轴传动连接，抵接板（151）套设于丝杆（152）上且与其螺纹配合。9.根据权利要求8所述的一种超大GRC结构件挂装系统，其特征在于，抵接板（151）上设置有具有弹性材料制成的防滑块（1513）。10.一种超大GRC结构件挂装系统的使用方法，应用于权利要求1‑9任意一项所述的一种超大GRC结构件挂装系统
