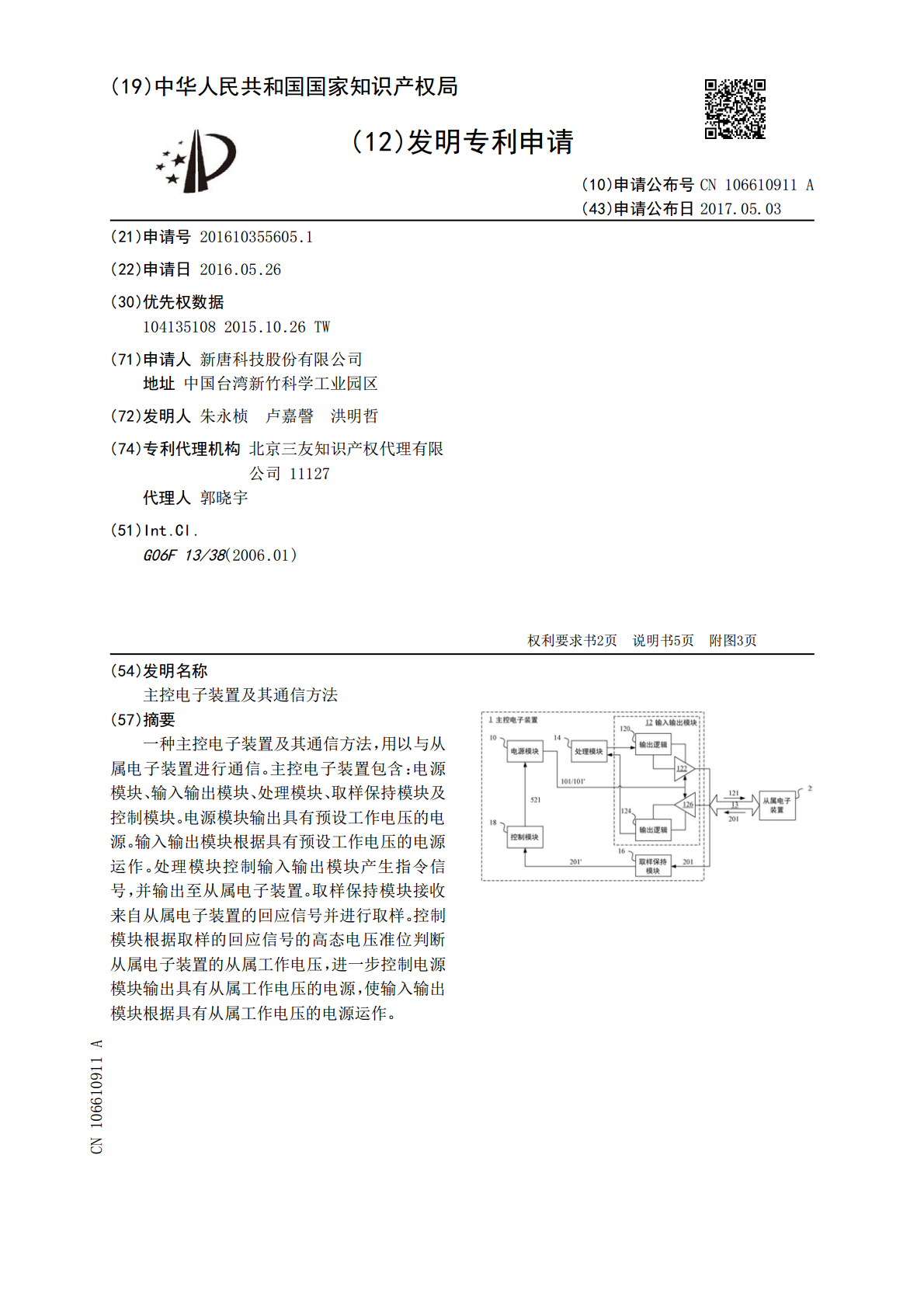

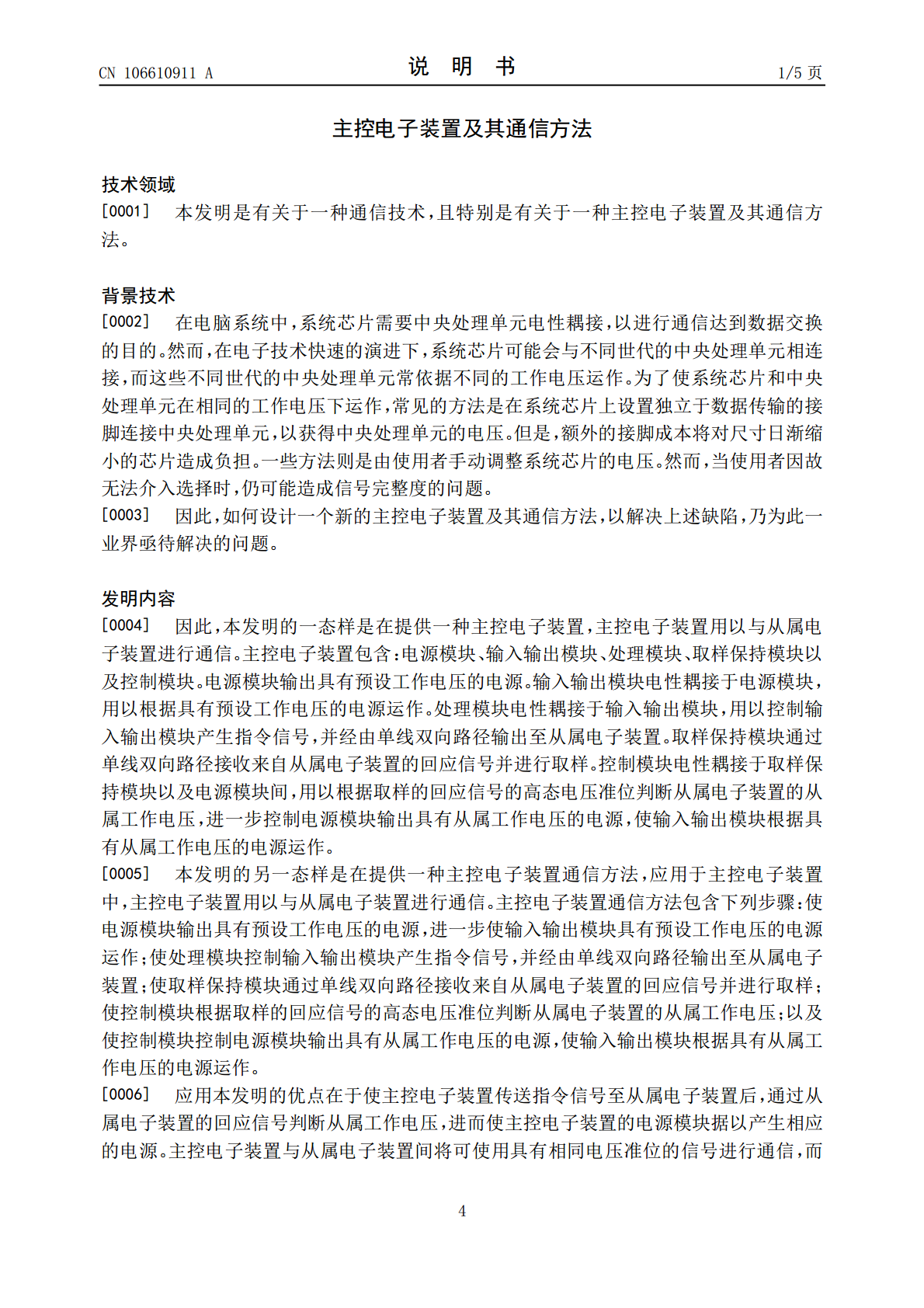

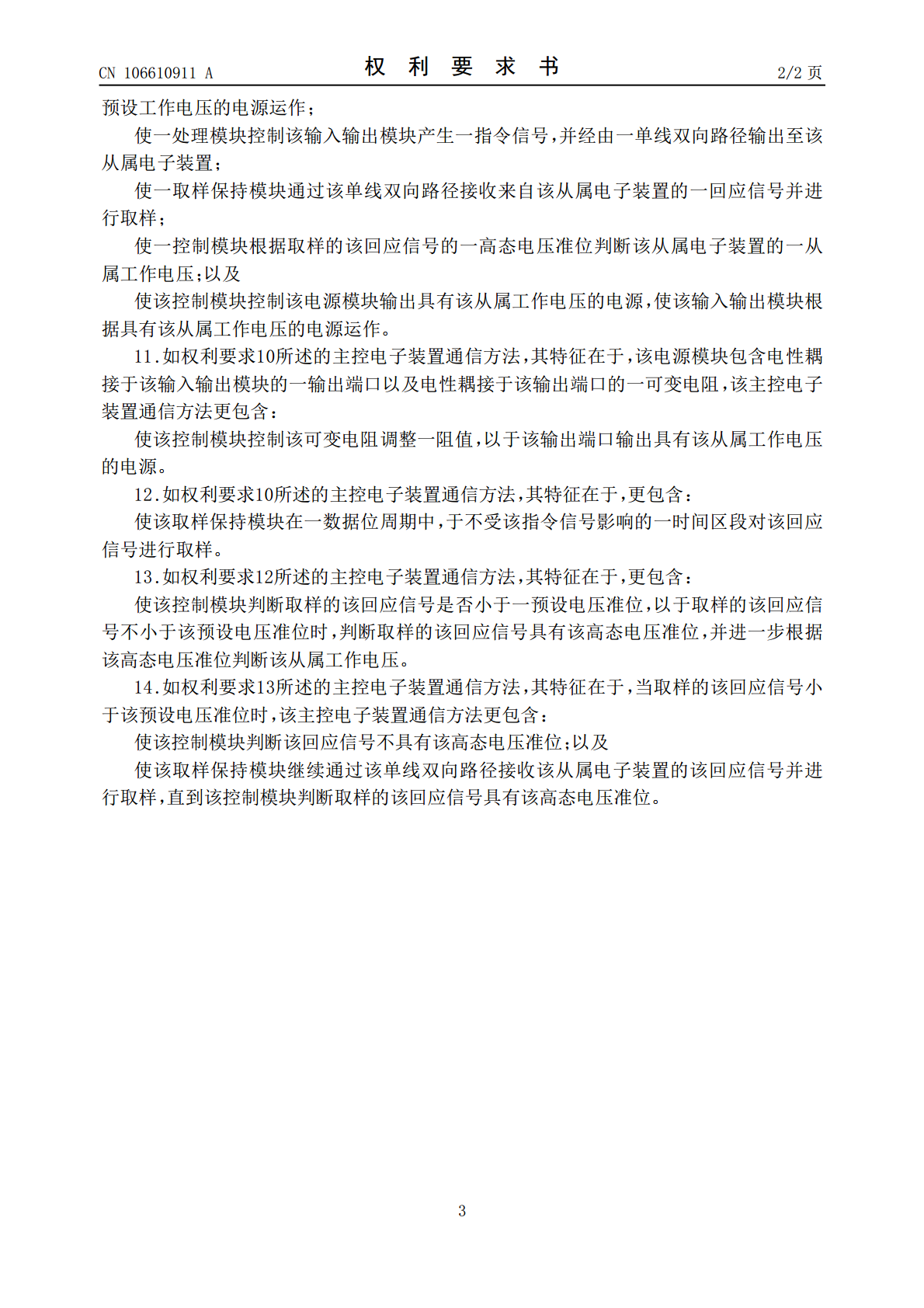

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106610911A(43)申请公布日2017.05.03(21)申请号201610355605.1(22)申请日2016.05.26(30)优先权数据1041351082015.10.26TW(71)申请人新唐科技股份有限公司地址中国台湾新竹科学工业园区(72)发明人朱永桢卢嘉謦洪明哲(74)专利代理机构北京三友知识产权代理有限公司11127代理人郭晓宇(51)Int.Cl.G06F13/38(2006.01)权利要求书2页说明书5页附图3页(54)发明名称主控电子装置及其通信方法(57)摘要一种主控电子装置及其通信方法，用以与从属电子装置进行通信。主控电子装置包含：电源模块、输入输出模块、处理模块、取样保持模块及控制模块。电源模块输出具有预设工作电压的电源。输入输出模块根据具有预设工作电压的电源运作。处理模块控制输入输出模块产生指令信号，并输出至从属电子装置。取样保持模块接收来自从属电子装置的回应信号并进行取样。控制模块根据取样的回应信号的高态电压准位判断从属电子装置的从属工作电压，进一步控制电源模块输出具有从属工作电压的电源，使输入输出模块根据具有从属工作电压的电源运作。CN106610911ACN106610911A权利要求书1/2页1.一种主控电子装置，其特征在于，用以与一从属电子装置进行通信，该主控电子装置包含：一电源模块，用以输出具有一预设工作电压的电源；一输入输出模块，电性耦接于该电源模块，用以根据具有该预设工作电压的电源运作；一处理模块，电性耦接于该输入输出模块，用以控制该输入输出模块产生一指令信号，并经由一单线双向路径输出至该从属电子装置；一取样保持模块，用以通过该单线双向路径接收来自该从属电子装置的一回应信号并进行取样；以及一控制模块，电性耦接于该取样保持模块以及该电源模块间，用以根据取样的该回应信号的一高态电压准位判断该从属电子装置的一从属工作电压，进一步控制该电源模块输出具有该从属工作电压的电源，使该输入输出模块根据具有该从属工作电压的电源运作。2.如权利要求1所述的主控电子装置，其特征在于，该电源模块包含电性耦接于该输入输出模块的一输出端口以及电性耦接于该输出端口的一可变电阻，该控制模块控制该可变电阻调整一阻值，以于该输出端口输出具有该从属工作电压的电源。3.如权利要求1所述的主控电子装置，其特征在于，该电源模块为一低压差电压调节器。4.如权利要求1所述的主控电子装置，其特征在于，该取样保持模块在一数据位周期中，于不受该指令信号影响的一时间区段对该回应信号进行取样。5.如权利要求4所述的主控电子装置，其特征在于，该控制模块判断取样的该回应信号是否小于一预设电压准位，以于取样的该回应信号不小于该预设电压准位时，判断取样的该回应信号具有该高态电压准位，并进一步根据该高态电压准位判断该从属工作电压。6.如权利要求5所述的主控电子装置，其特征在于，当取样的该回应信号小于该预设电压准位时，该控制模块判断该回应信号不具有该高态电压准位，该取样保持模块继续通过该单线双向路径接收该从属电子装置的该回应信号并进行取样，直到该控制模块判断取样的该回应信号具有该高态电压准位。7.如权利要求5所述的主控电子装置，其特征在于，该控制模块包含：多个比较器，各根据一参考电压与取样的该回应信号进行比较；以及一控制单元，根据该多个比较器的比较结果判断取样的该回应信号是否小于该预设电压准位，以及于取样的该回应信号不小于该预设电压准位时根据该多个比较器的比较结果判断该从属工作电压，进一步根据该从属工作电压产生一控制信号控制该电源模块输出具有该从属工作电压的电源。8.如权利要求4所述的主控电子装置，其特征在于，该指令信号在该数据位周期中的一第一时间区段内是高态，并在该数据位周期中，该第一时间区段后的一第二时间区段为低态，该取样保持模块于该第二时间区段对该回应信号进行取样。9.如权利要求8所述的主控电子装置，其特征在于，该第一时间区段为该数据位周期的0至1/4周期时间区段，该第二时间区段为该数据位周期的1/4至3/4周期时间区段。10.一种主控电子装置通信方法，其特征在于，应用于一主控电子装置中，该主控电子装置用以与一从属电子装置进行通信，该主控电子装置通信方法包含：使一电源模块输出具有一预设工作电压的电源，进一步使一输入输出模块根据具有该2CN106610911A权利要求书2/2页预设工作电压的电源运作；使一处理模块控制该输入输出模块产生一指令信号，并经由一单线双向路径输出至该从属电子装置；使一取样保持模块通过该单线双向路径接收来自该从属电子装置的一回应信号并进行取样；使一控制模块根据取样的该回应信号的一高态电压准位判断该从属电子装置的一从属工作电压；以及使该控
