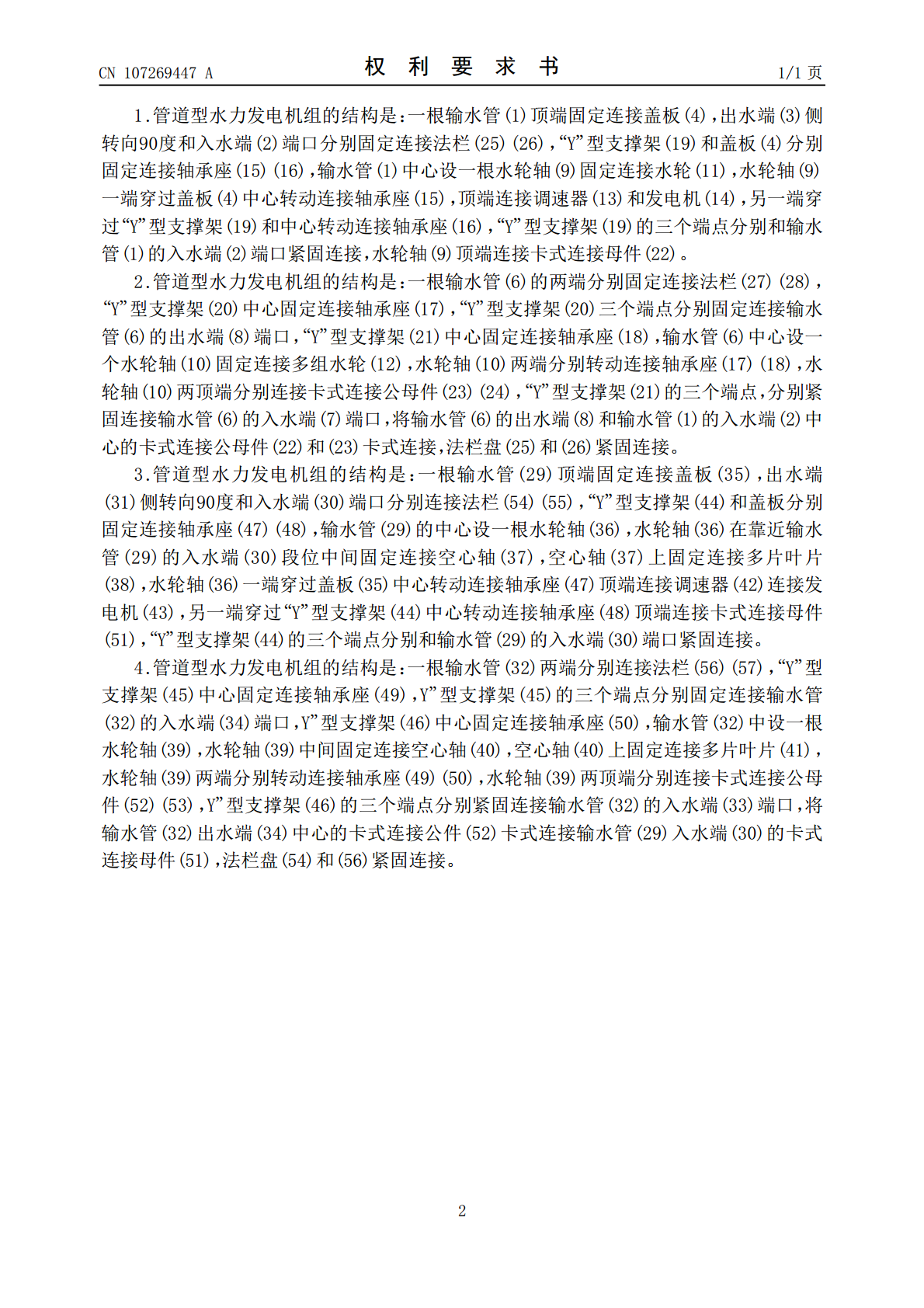

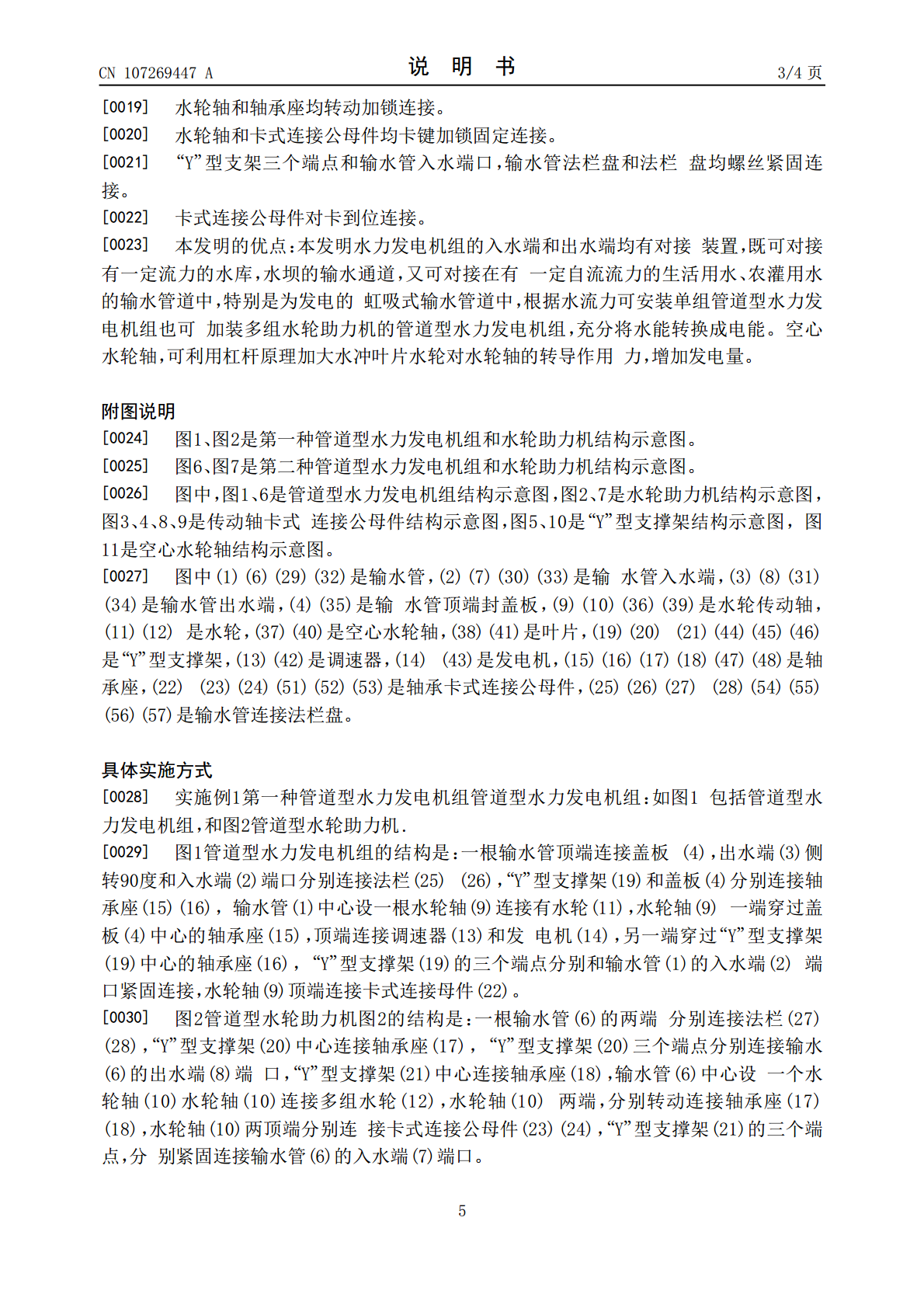

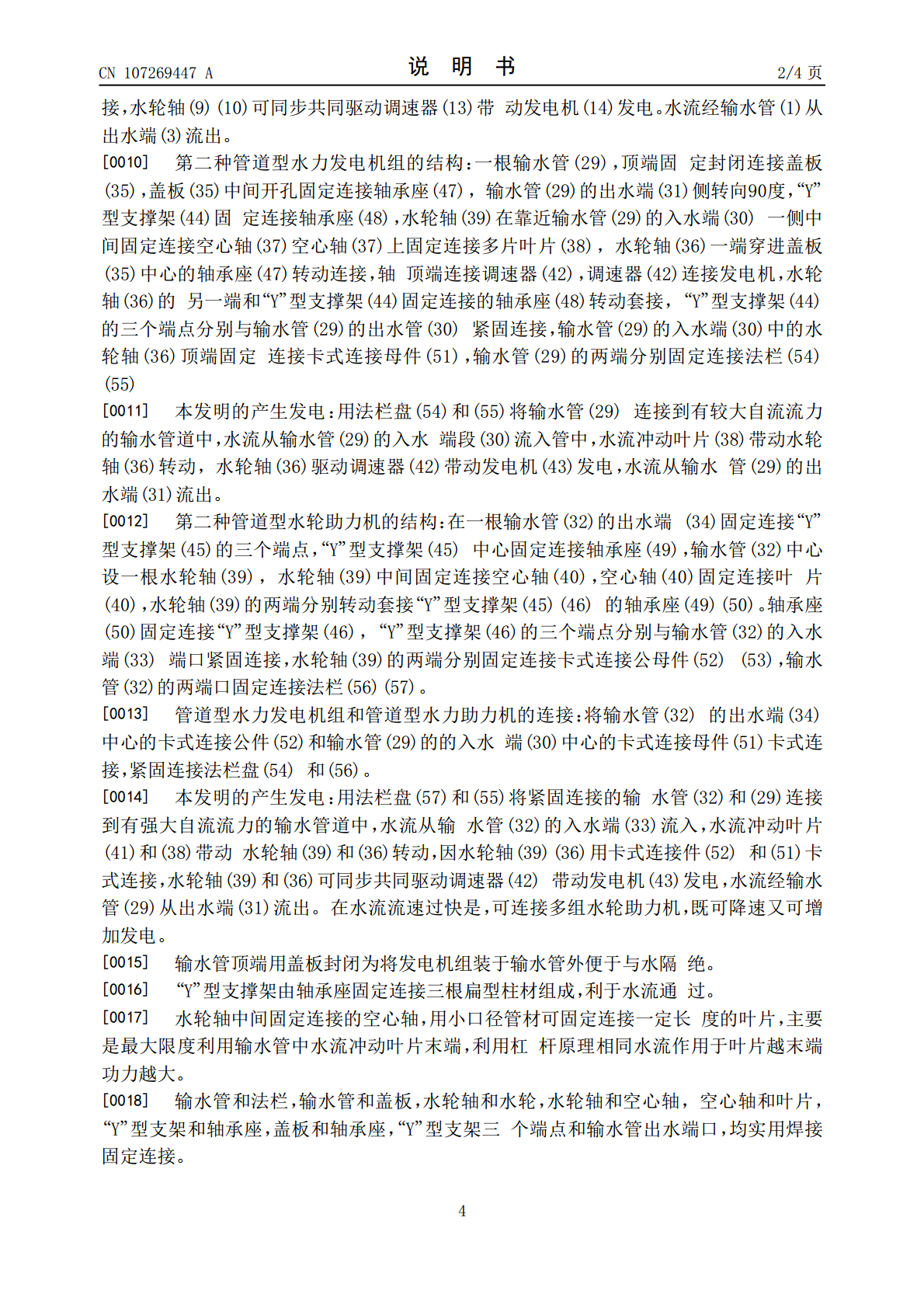

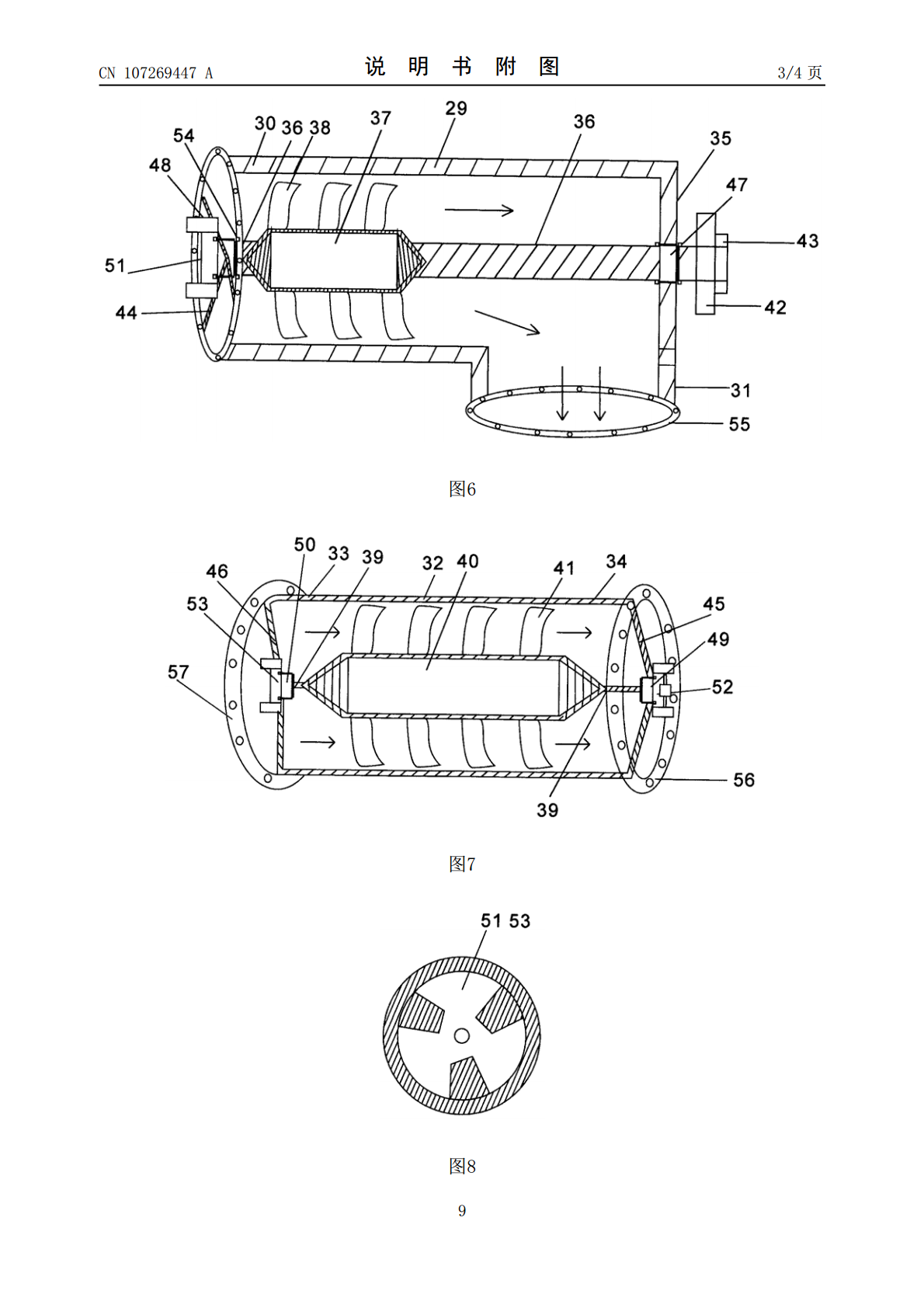

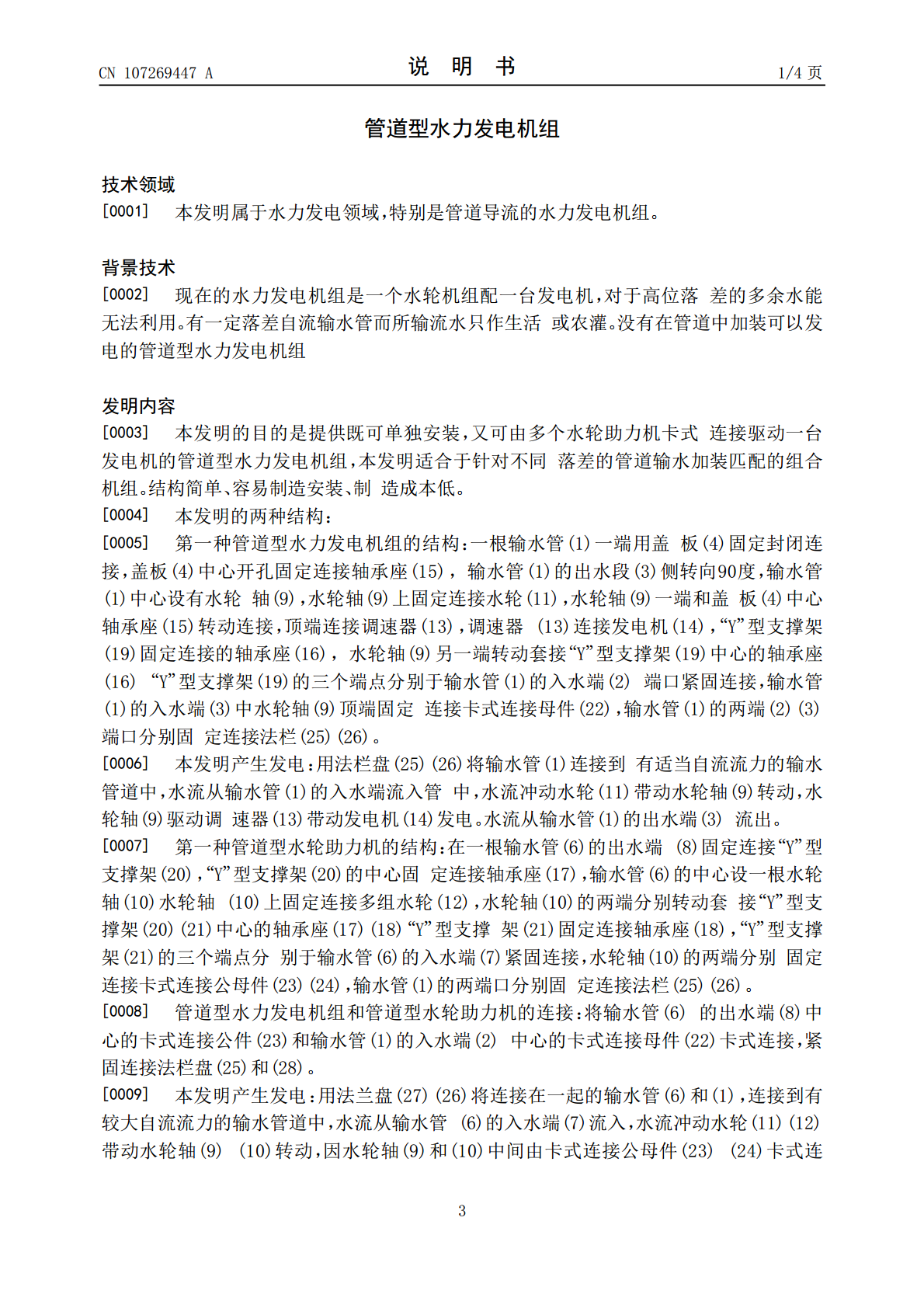

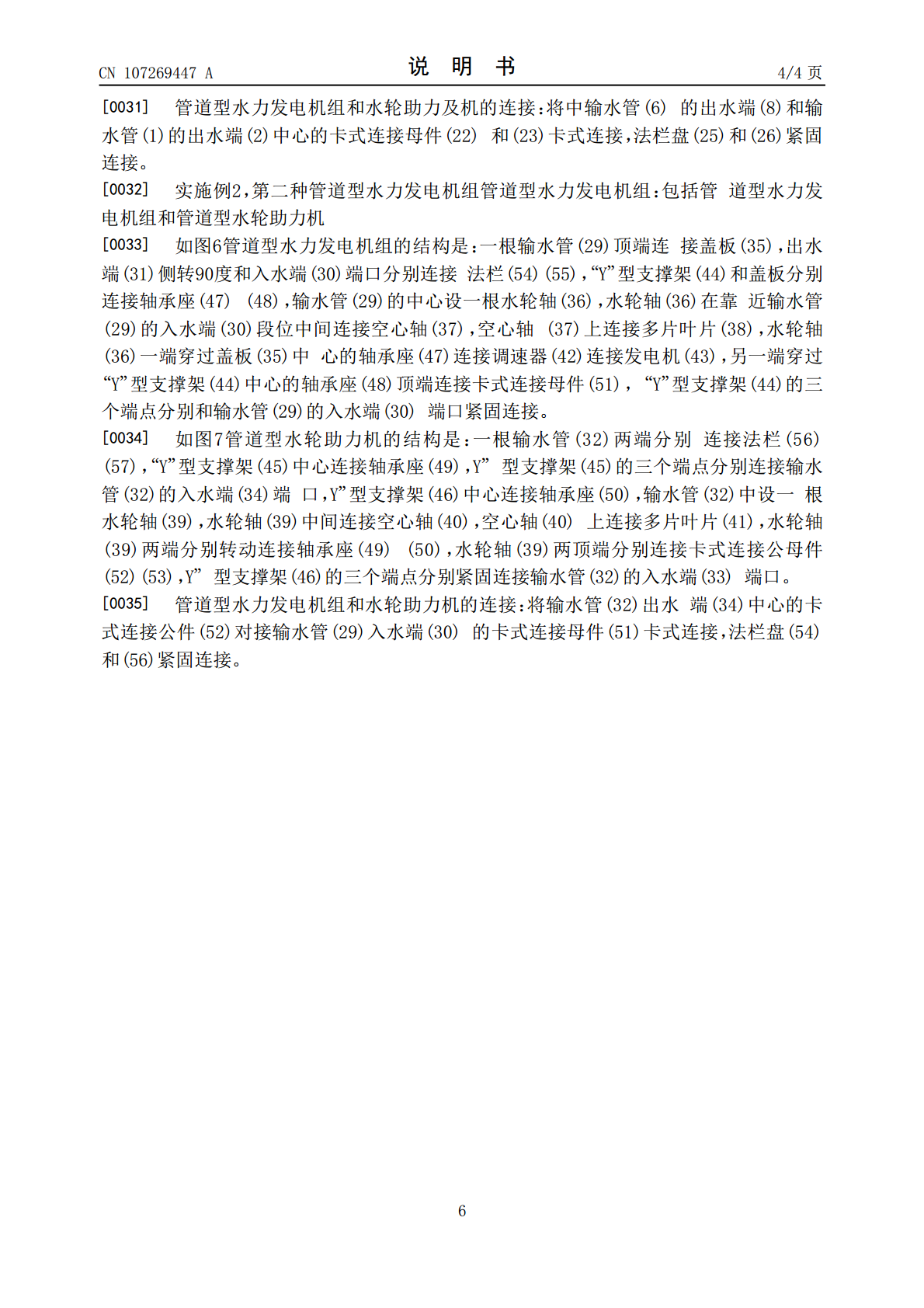

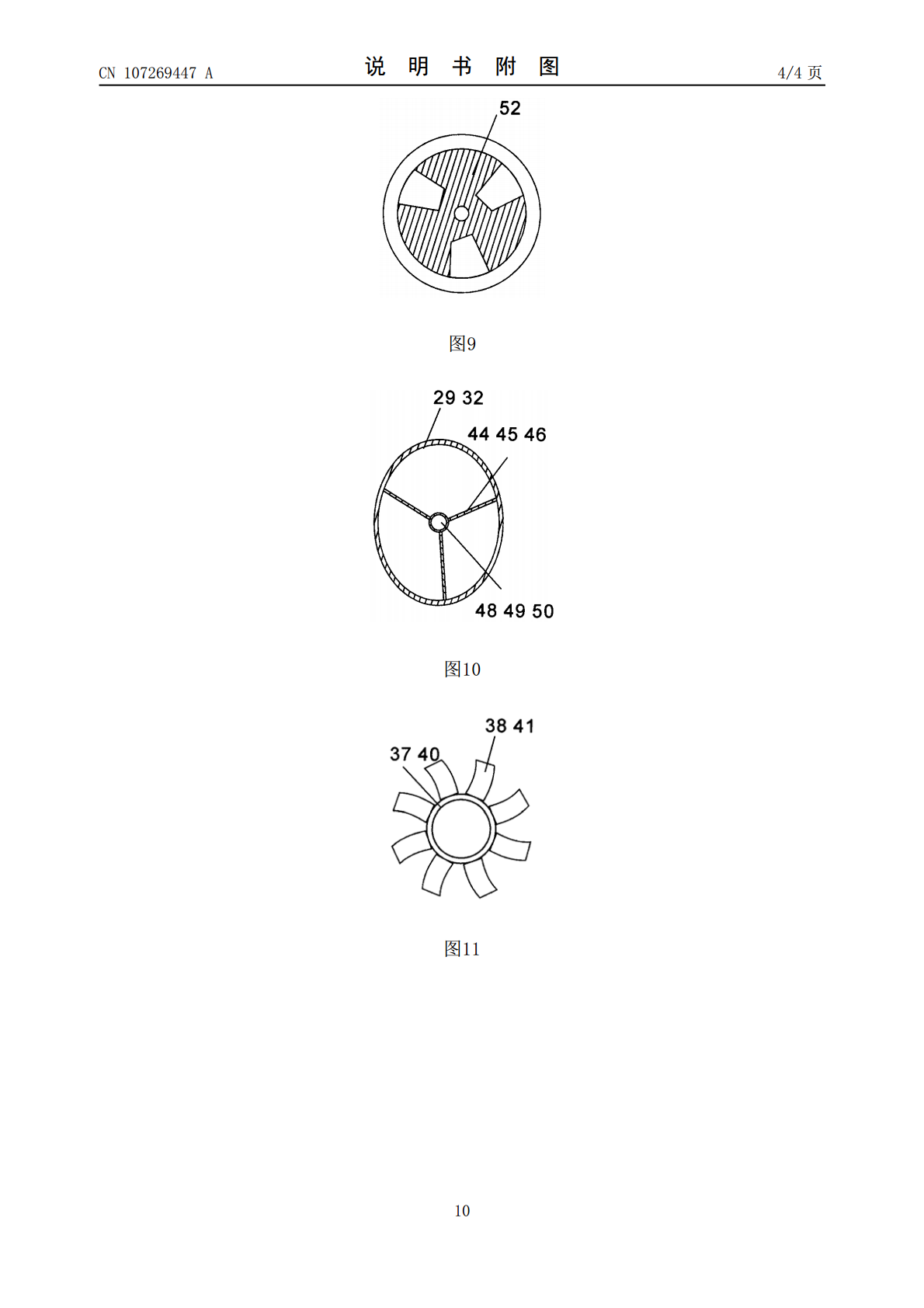

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107269447A(43)申请公布日2017.10.20(21)申请号201710345608.1(22)申请日2017.05.17(71)申请人解秀忠地址610200四川省成都市双流区彭镇兴福村6组142-26(72)发明人解秀忠(51)Int.Cl.F03B13/00(2006.01)F03B11/00(2006.01)权利要求书1页说明书4页附图4页(54)发明名称管道型水力发电机组(57)摘要管道型水力发电机组属于水力发电领域。适合加装在以管道导流有一定自流力的输水管道中，可同时接收来自入水端上游水位落差形成的压力水流和出水端外延形成的吸力水流力共同冲动水轮机驱动发电机组发电。对于高位落差形成的水流力采用水轮叶片装于空心轴利用杠杆原理使等量水流冲击叶片末端发挥更大效能，水轮助力在输水管道中卡式连接多台水轮助力机共同驱动一台发电机，制造成本低、电能产出大。针对不同落差在输水管道中形成的水流力安装适应的管道型水力发电机组组合，可充分将水能转换为电能。管道型水力发电机组结构简单、容易制造安装。CN107269447ACN107269447A权利要求书1/1页1.管道型水力发电机组的结构是：一根输水管(1)顶端固定连接盖板(4)，出水端(3)侧转向90度和入水端(2)端口分别固定连接法栏(25)(26)，“Y”型支撑架(19)和盖板(4)分别固定连接轴承座(15)(16)，输水管(1)中心设一根水轮轴(9)固定连接水轮(11)，水轮轴(9)一端穿过盖板(4)中心转动连接轴承座(15)，顶端连接调速器(13)和发电机(14)，另一端穿过“Y”型支撑架(19)和中心转动连接轴承座(16)，“Y”型支撑架(19)的三个端点分别和输水管(1)的入水端(2)端口紧固连接，水轮轴(9)顶端连接卡式连接母件(22)。2.管道型水力发电机组的结构是：一根输水管(6)的两端分别固定连接法栏(27)(28)，“Y”型支撑架(20)中心固定连接轴承座(17)，“Y”型支撑架(20)三个端点分别固定连接输水管(6)的出水端(8)端口，“Y”型支撑架(21)中心固定连接轴承座(18)，输水管(6)中心设一个水轮轴(10)固定连接多组水轮(12)，水轮轴(10)两端分别转动连接轴承座(17)(18)，水轮轴(10)两顶端分别连接卡式连接公母件(23)(24)，“Y”型支撑架(21)的三个端点，分别紧固连接输水管(6)的入水端(7)端口，将输水管(6)的出水端(8)和输水管(1)的入水端(2)中心的卡式连接公母件(22)和(23)卡式连接，法栏盘(25)和(26)紧固连接。3.管道型水力发电机组的结构是：一根输水管(29)顶端固定连接盖板(35)，出水端(31)侧转向90度和入水端(30)端口分别连接法栏(54)(55)，“Y”型支撑架(44)和盖板分别固定连接轴承座(47)(48)，输水管(29)的中心设一根水轮轴(36)，水轮轴(36)在靠近输水管(29)的入水端(30)段位中间固定连接空心轴(37)，空心轴(37)上固定连接多片叶片(38)，水轮轴(36)一端穿过盖板(35)中心转动连接轴承座(47)顶端连接调速器(42)连接发电机(43)，另一端穿过“Y”型支撑架(44)中心转动连接轴承座(48)顶端连接卡式连接母件(51)，“Y”型支撑架(44)的三个端点分别和输水管(29)的入水端(30)端口紧固连接。4.管道型水力发电机组的结构是：一根输水管(32)两端分别连接法栏(56)(57)，“Y”型支撑架(45)中心固定连接轴承座(49)，Y”型支撑架(45)的三个端点分别固定连接输水管(32)的入水端(34)端口，Y”型支撑架(46)中心固定连接轴承座(50)，输水管(32)中设一根水轮轴(39)，水轮轴(39)中间固定连接空心轴(40)，空心轴(40)上固定连接多片叶片(41)，水轮轴(39)两端分别转动连接轴承座(49)(50)，水轮轴(39)两顶端分别连接卡式连接公母件(52)(53)，Y”型支撑架(46)的三个端点分别紧固连接输水管(32)的入水端(33)端口，将输水管(32)出水端(34)中心的卡式连接公件(52)卡式连接输水管(29)入水端(30)的卡式连接母件(51)，法栏盘(54)和(56)紧固连接。2CN107269447A说明书1/4页管道型水力发电机组技术领域[0001]本发明属于水力发电领域，特别是管道导流的水力发电机组。背景技术[0002]现在的水力发电机组是一个水轮机组配一台发电机，对于高位落差的多余水能无法利用。有一定落差自流输水管而所输流水只作生活或农灌。没有在管道中加装可以发电的管道型水力发电机组发明内容[0003]本发明的目的是提供既
