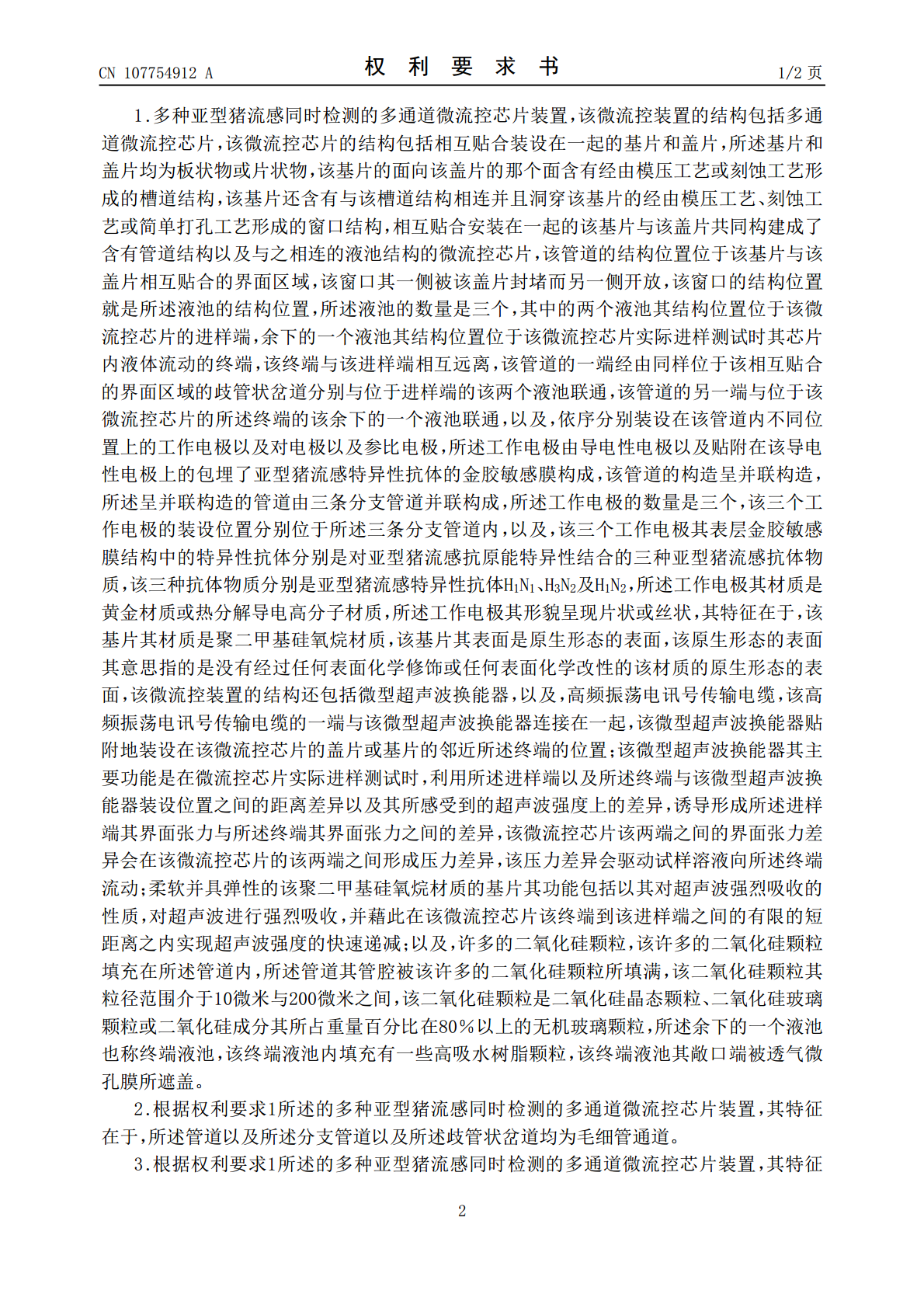

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107754912A(43)申请公布日2018.03.06(21)申请号201610728071.2(22)申请日2016.08.15(71)申请人蒋剑萍地址315151浙江省宁波市鄞州区鄞江镇悬慈村夏房1弄2号(72)发明人李榕生葛宇杰蒋剑萍葛光奇(51)Int.Cl.B01L3/00(2006.01)G01N33/535(2006.01)G01N33/569(2006.01)G01N33/68(2006.01)权利要求书2页说明书11页附图1页(54)发明名称多种亚型猪流感同时检测的多通道微流控芯片装置(57)摘要本发明涉及一种多种亚型猪流感同时检测的多通道微流控芯片装置，属于分析测试领域。使用廉价且极易加工的聚二甲基硅氧烷即PDMS来制作亚型猪流感诊断用微流控芯片的基片实际存在系列难题。本案要点是，基片选定具有原生态表面的PDMS，该芯片其管道内填满微米级二氧化硅颗粒填充物，该填充物其功能包括支撑管道内壁，以及，用亲水性微流道的集合来代偿原本疏水的管道，以及，挤压、遮盖管道内壁面藉此减少生物大分子与该内壁面接触的机会，该芯片终端贴附装设微型超声波换能器，利用PDMS对超声波的强吸收来达成超声波强度在短距离内快速递减，藉此在该芯片的两端诱导形成界面张力差异，进而促成试样液流沿芯片其管道向该终端方向流动。CN107754912ACN107754912A权利要求书1/2页1.多种亚型猪流感同时检测的多通道微流控芯片装置，该微流控装置的结构包括多通道微流控芯片，该微流控芯片的结构包括相互贴合装设在一起的基片和盖片，所述基片和盖片均为板状物或片状物，该基片的面向该盖片的那个面含有经由模压工艺或刻蚀工艺形成的槽道结构，该基片还含有与该槽道结构相连并且洞穿该基片的经由模压工艺、刻蚀工艺或简单打孔工艺形成的窗口结构，相互贴合安装在一起的该基片与该盖片共同构建成了含有管道结构以及与之相连的液池结构的微流控芯片，该管道的结构位置位于该基片与该盖片相互贴合的界面区域，该窗口其一侧被该盖片封堵而另一侧开放，该窗口的结构位置就是所述液池的结构位置，所述液池的数量是三个，其中的两个液池其结构位置位于该微流控芯片的进样端，余下的一个液池其结构位置位于该微流控芯片实际进样测试时其芯片内液体流动的终端，该终端与该进样端相互远离，该管道的一端经由同样位于该相互贴合的界面区域的歧管状岔道分别与位于进样端的该两个液池联通，该管道的另一端与位于该微流控芯片的所述终端的该余下的一个液池联通，以及，依序分别装设在该管道内不同位置上的工作电极以及对电极以及参比电极，所述工作电极由导电性电极以及贴附在该导电性电极上的包埋了亚型猪流感特异性抗体的金胶敏感膜构成，该管道的构造呈并联构造，所述呈并联构造的管道由三条分支管道并联构成，所述工作电极的数量是三个，该三个工作电极的装设位置分别位于所述三条分支管道内，以及，该三个工作电极其表层金胶敏感膜结构中的特异性抗体分别是对亚型猪流感抗原能特异性结合的三种亚型猪流感抗体物质，该三种抗体物质分别是亚型猪流感特异性抗体H1N1、H3N2及H1N2，所述工作电极其材质是黄金材质或热分解导电高分子材质，所述工作电极其形貌呈现片状或丝状，其特征在于，该基片其材质是聚二甲基硅氧烷材质，该基片其表面是原生形态的表面，该原生形态的表面其意思指的是没有经过任何表面化学修饰或任何表面化学改性的该材质的原生形态的表面，该微流控装置的结构还包括微型超声波换能器，以及，高频振荡电讯号传输电缆，该高频振荡电讯号传输电缆的一端与该微型超声波换能器连接在一起，该微型超声波换能器贴附地装设在该微流控芯片的盖片或基片的邻近所述终端的位置；该微型超声波换能器其主要功能是在微流控芯片实际进样测试时，利用所述进样端以及所述终端与该微型超声波换能器装设位置之间的距离差异以及其所感受到的超声波强度上的差异，诱导形成所述进样端其界面张力与所述终端其界面张力之间的差异，该微流控芯片该两端之间的界面张力差异会在该微流控芯片的该两端之间形成压力差异，该压力差异会驱动试样溶液向所述终端流动；柔软并具弹性的该聚二甲基硅氧烷材质的基片其功能包括以其对超声波强烈吸收的性质，对超声波进行强烈吸收，并藉此在该微流控芯片该终端到该进样端之间的有限的短距离之内实现超声波强度的快速递减；以及，许多的二氧化硅颗粒，该许多的二氧化硅颗粒填充在所述管道内，所述管道其管腔被该许多的二氧化硅颗粒所填满，该二氧化硅颗粒其粒径范围介于10微米与200微米之间，该二氧化硅颗粒是二氧化硅晶态颗粒、二氧化硅玻璃颗粒或二氧化硅成分其所占重量百分比在80％以上的无机玻璃颗粒，所述余下的一个液池也称终端液池，该终端液池内填充有一些高吸水树脂颗粒，该终
