一种基于ZigBee技术的无线RFID读写设备.pdf

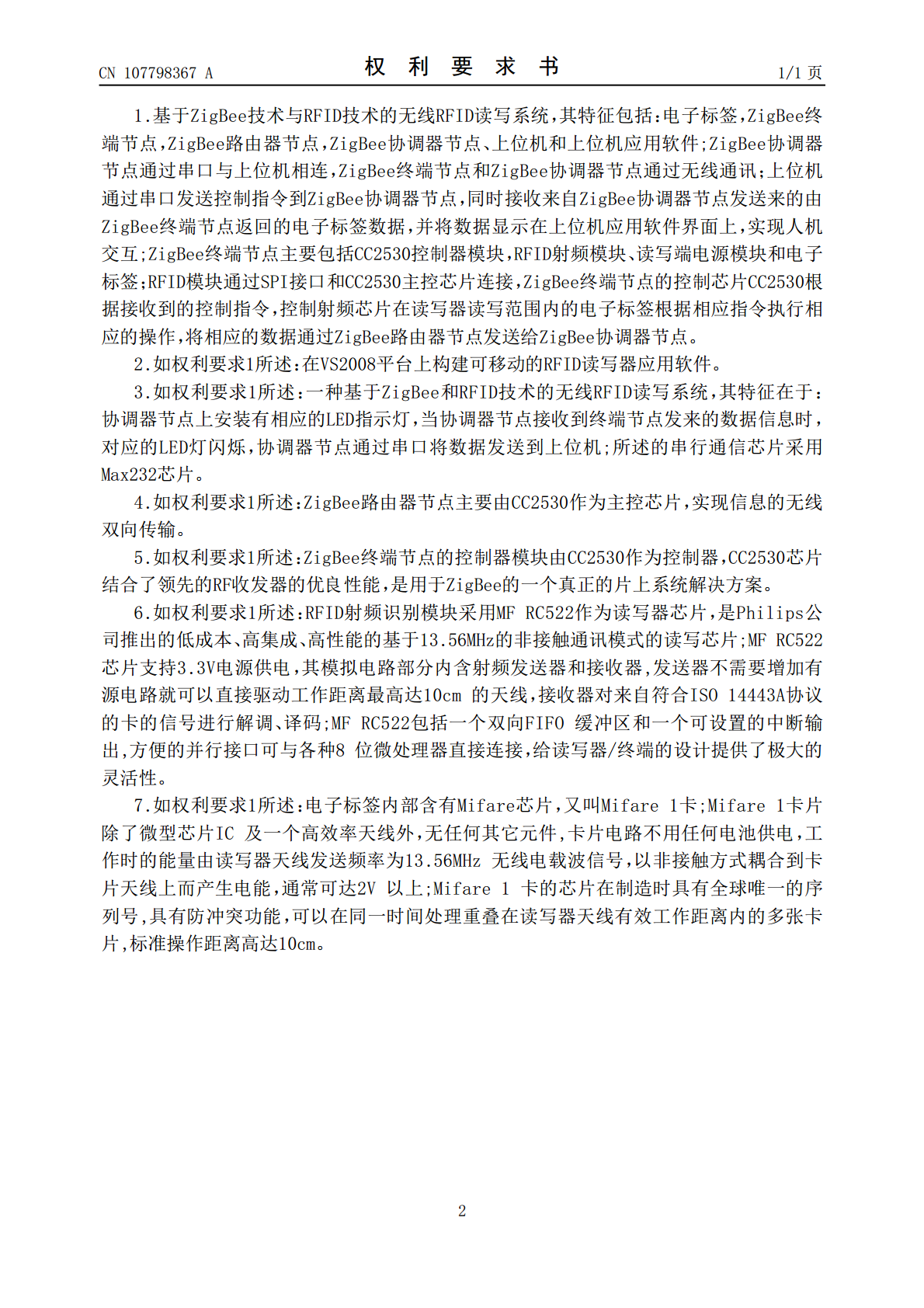

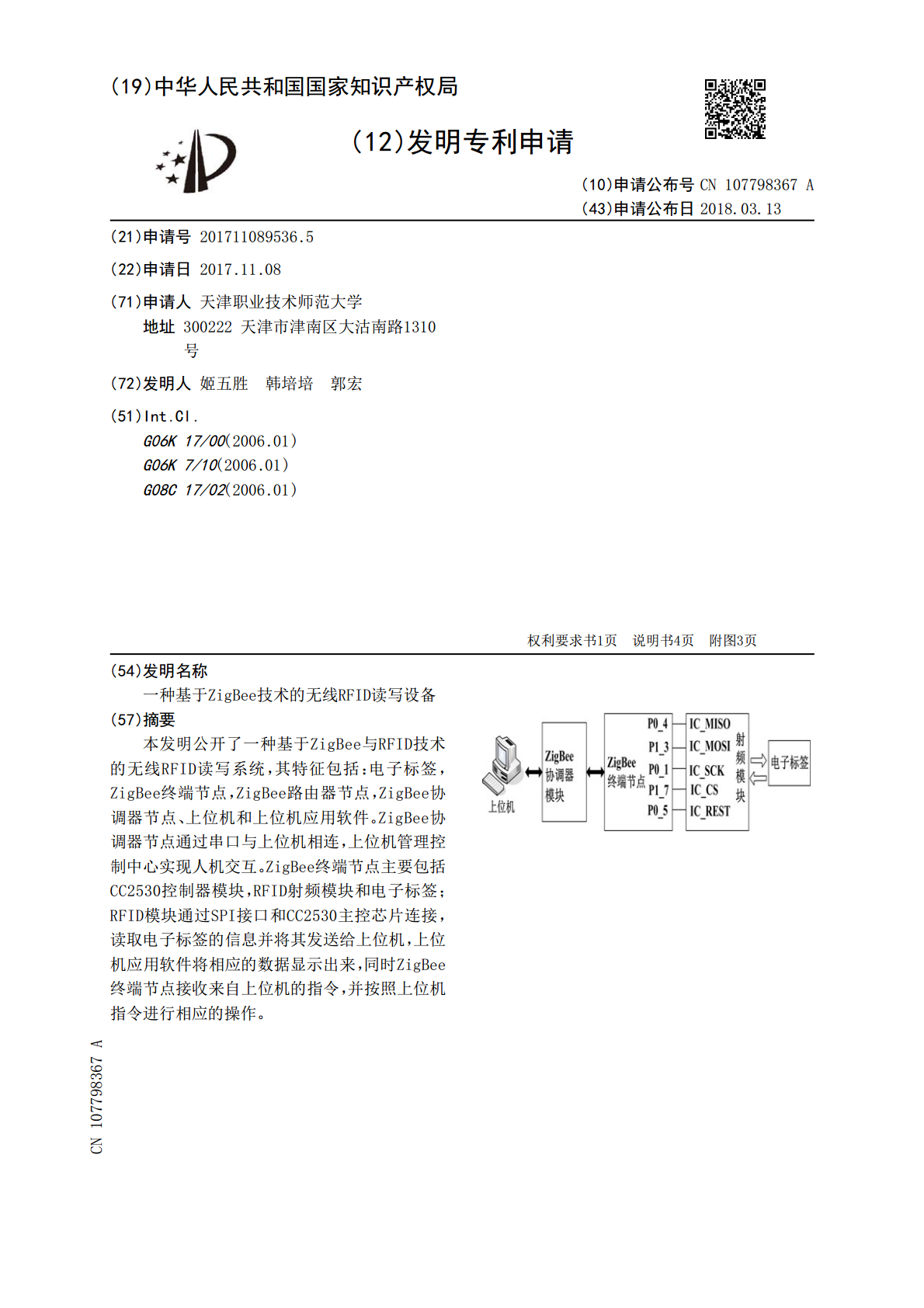

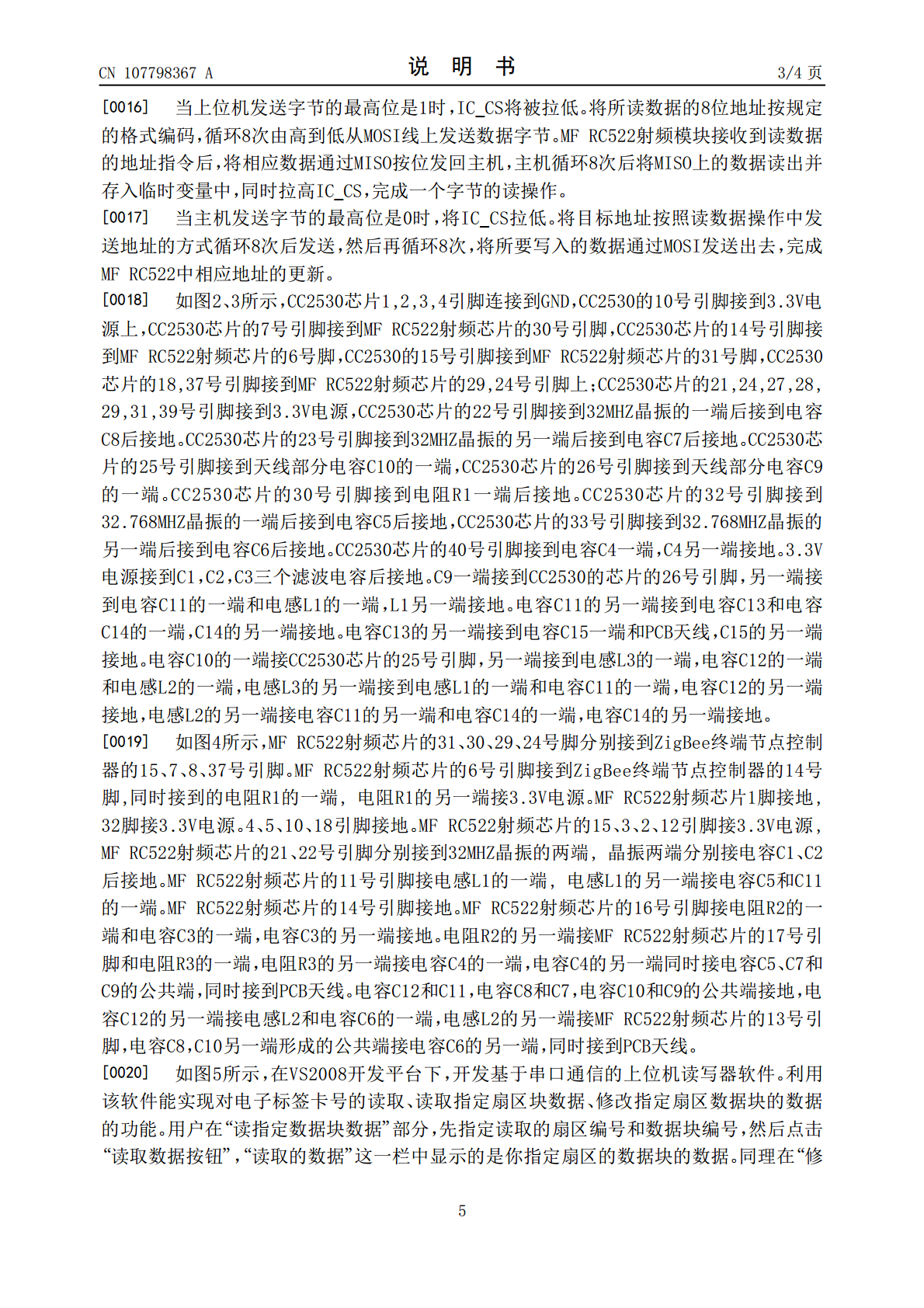

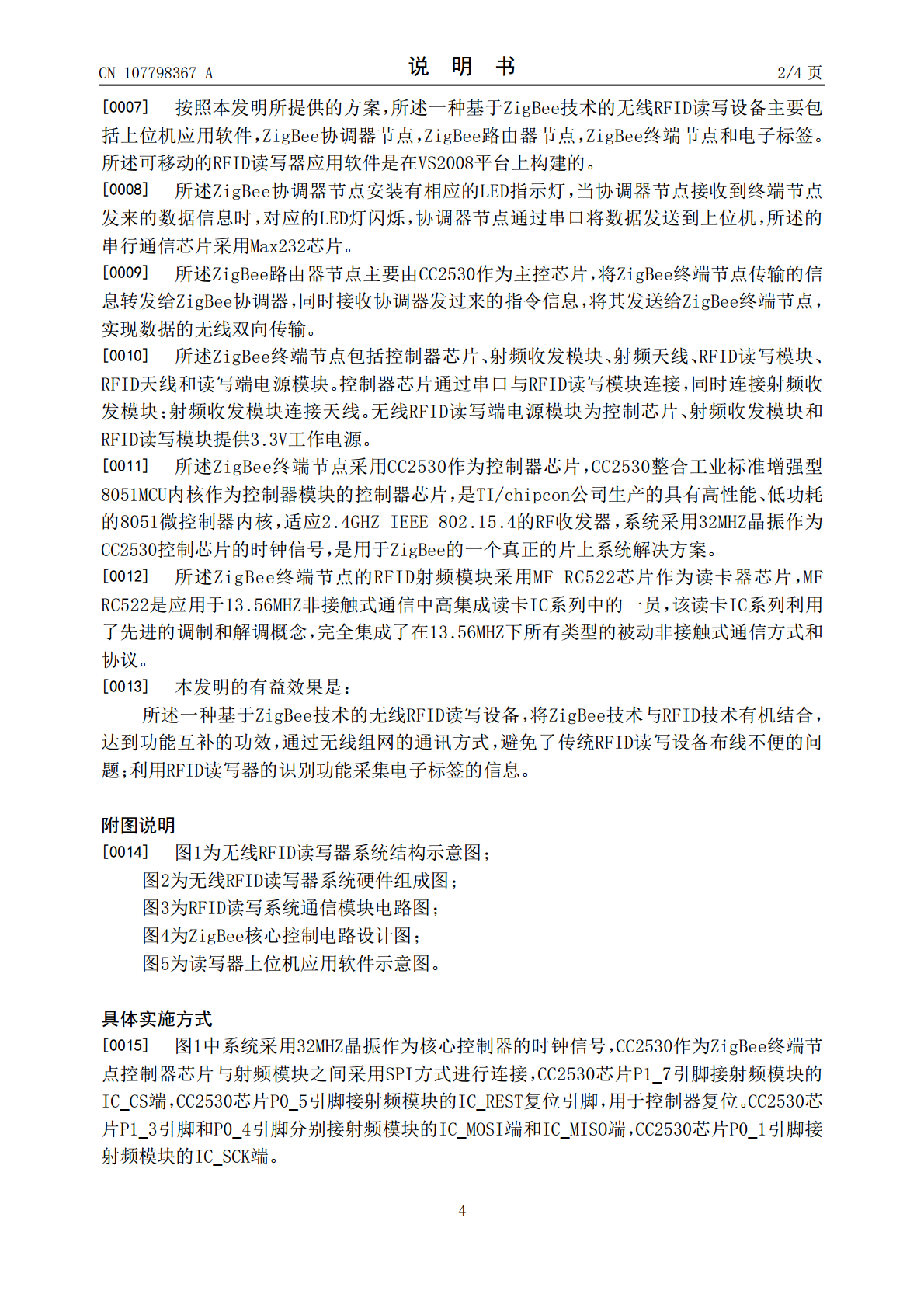

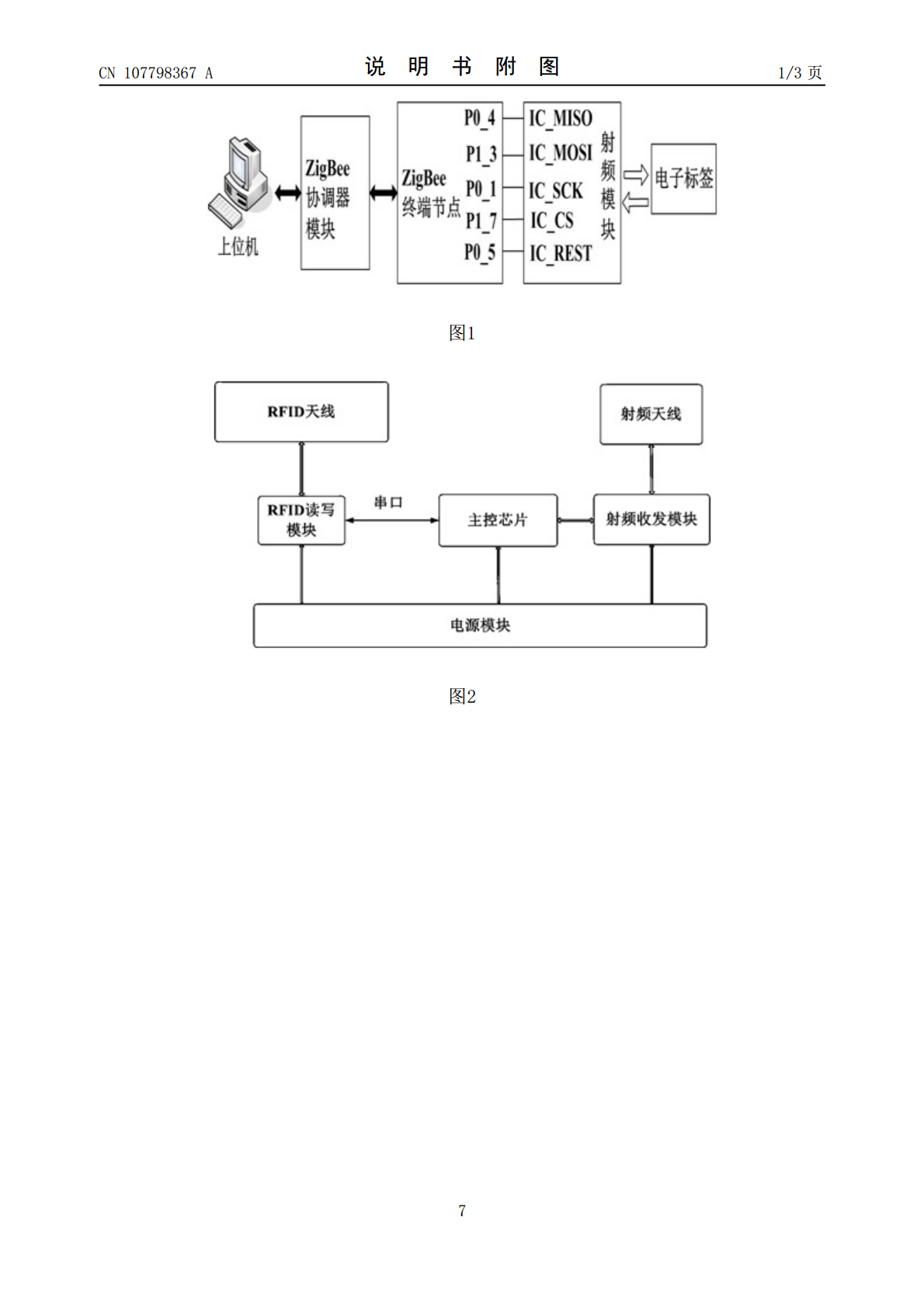

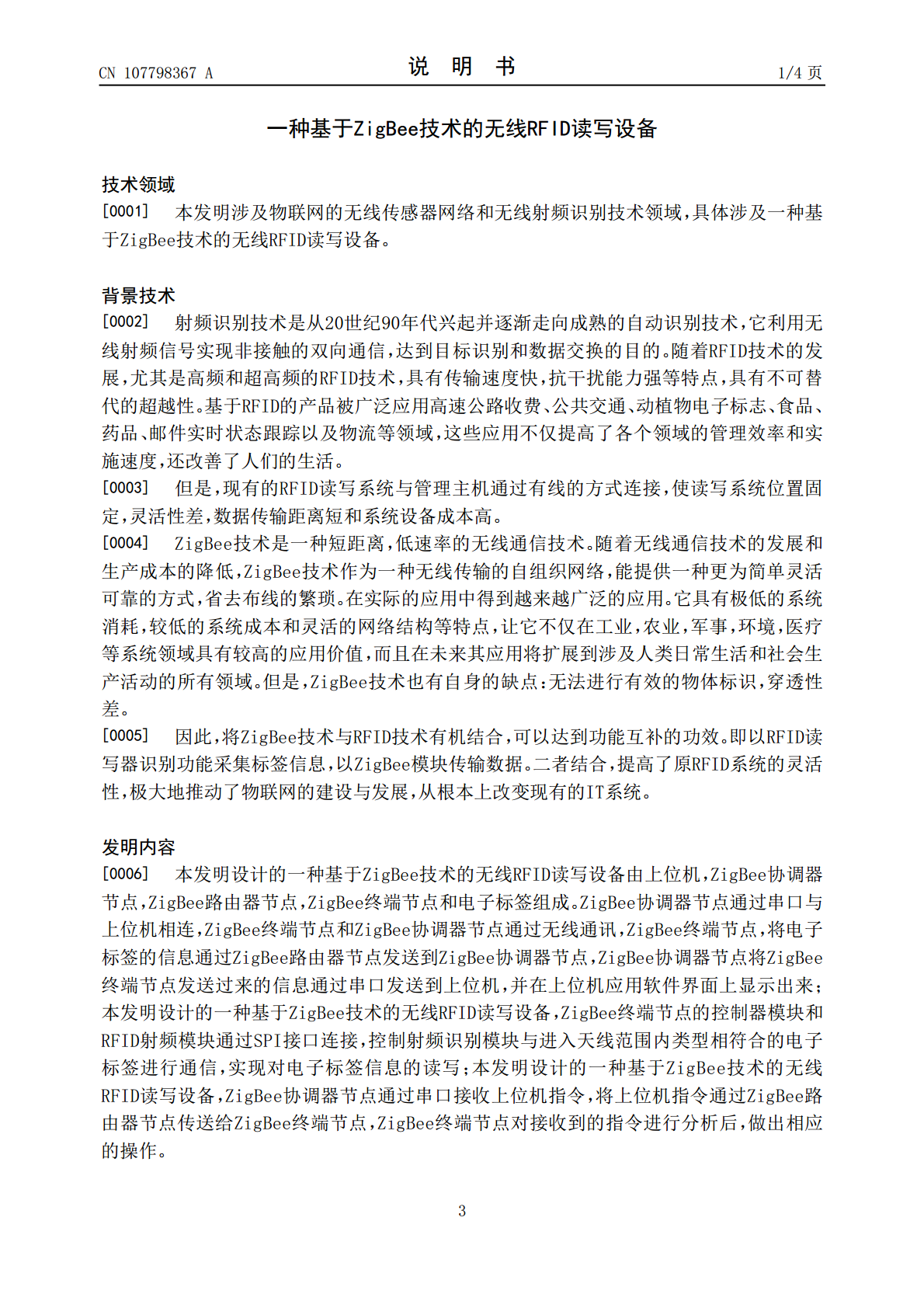

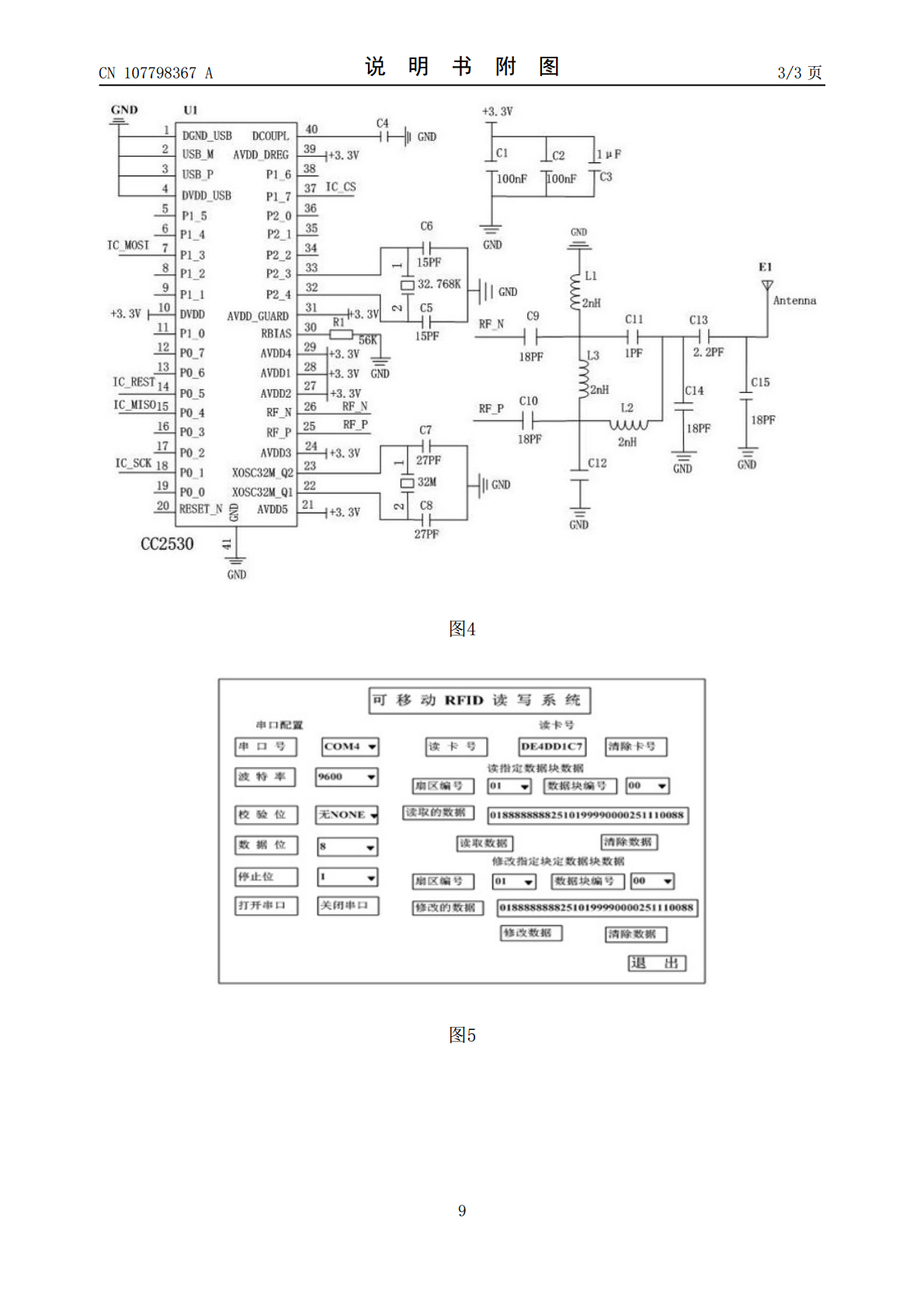

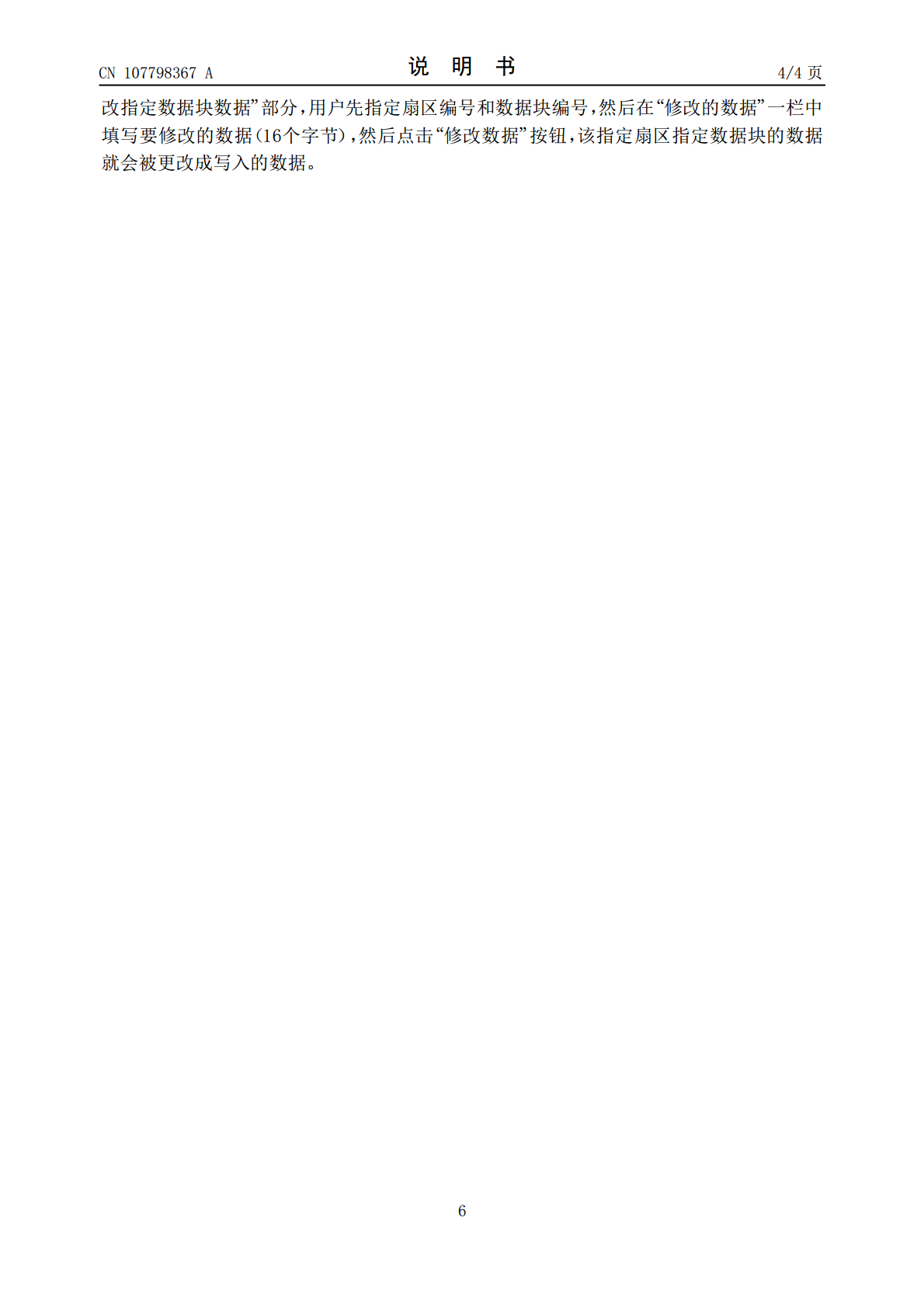

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107798367A(43)申请公布日2018.03.13(21)申请号201711089536.5(22)申请日2017.11.08(71)申请人天津职业技术师范大学地址300222天津市津南区大沽南路1310号(72)发明人姬五胜韩培培郭宏(51)Int.Cl.G06K17/00(2006.01)G06K7/10(2006.01)G08C17/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种基于ZigBee技术的无线RFID读写设备(57)摘要本发明公开了一种基于ZigBee与RFID技术的无线RFID读写系统，其特征包括：电子标签，ZigBee终端节点，ZigBee路由器节点，ZigBee协调器节点、上位机和上位机应用软件。ZigBee协调器节点通过串口与上位机相连，上位机管理控制中心实现人机交互。ZigBee终端节点主要包括CC2530控制器模块，RFID射频模块和电子标签；RFID模块通过SPI接口和CC2530主控芯片连接，读取电子标签的信息并将其发送给上位机，上位机应用软件将相应的数据显示出来，同时ZigBee终端节点接收来自上位机的指令，并按照上位机指令进行相应的操作。CN107798367ACN107798367A权利要求书1/1页1.基于ZigBee技术与RFID技术的无线RFID读写系统，其特征包括：电子标签，ZigBee终端节点，ZigBee路由器节点，ZigBee协调器节点、上位机和上位机应用软件;ZigBee协调器节点通过串口与上位机相连，ZigBee终端节点和ZigBee协调器节点通过无线通讯；上位机通过串口发送控制指令到ZigBee协调器节点，同时接收来自ZigBee协调器节点发送来的由ZigBee终端节点返回的电子标签数据，并将数据显示在上位机应用软件界面上，实现人机交互;ZigBee终端节点主要包括CC2530控制器模块，RFID射频模块、读写端电源模块和电子标签；RFID模块通过SPI接口和CC2530主控芯片连接，ZigBee终端节点的控制芯片CC2530根据接收到的控制指令，控制射频芯片在读写器读写范围内的电子标签根据相应指令执行相应的操作，将相应的数据通过ZigBee路由器节点发送给ZigBee协调器节点。2.如权利要求1所述：在VS2008平台上构建可移动的RFID读写器应用软件。3.如权利要求1所述：一种基于ZigBee和RFID技术的无线RFID读写系统，其特征在于：协调器节点上安装有相应的LED指示灯，当协调器节点接收到终端节点发来的数据信息时，对应的LED灯闪烁，协调器节点通过串口将数据发送到上位机;所述的串行通信芯片采用Max232芯片。4.如权利要求1所述：ZigBee路由器节点主要由CC2530作为主控芯片，实现信息的无线双向传输。5.如权利要求1所述：ZigBee终端节点的控制器模块由CC2530作为控制器，CC2530芯片结合了领先的RF收发器的优良性能，是用于ZigBee的一个真正的片上系统解决方案。6.如权利要求1所述：RFID射频识别模块采用MFRC522作为读写器芯片，是Philips公司推出的低成本、高集成、高性能的基于13.56MHz的非接触通讯模式的读写芯片;MFRC522芯片支持3.3V电源供电，其模拟电路部分内含射频发送器和接收器,发送器不需要增加有源电路就可以直接驱动工作距离最高达10cm的天线，接收器对来自符合ISO14443A协议的卡的信号进行解调、译码;MFRC522包括一个双向FIFO缓冲区和一个可设置的中断输出,方便的并行接口可与各种8位微处理器直接连接，给读写器/终端的设计提供了极大的灵活性。7.如权利要求1所述：电子标签内部含有Mifare芯片，又叫Mifare1卡;Mifare1卡片除了微型芯片IC及一个高效率天线外，无任何其它元件,卡片电路不用任何电池供电，工作时的能量由读写器天线发送频率为13.56MHz无线电载波信号，以非接触方式耦合到卡片天线上而产生电能，通常可达2V以上;Mifare1卡的芯片在制造时具有全球唯一的序列号,具有防冲突功能，可以在同一时间处理重叠在读写器天线有效工作距离内的多张卡片,标准操作距离高达10cm。2CN107798367A说明书1/4页一种基于ZigBee技术的无线RFID读写设备技术领域[0001]本发明涉及物联网的无线传感器网络和无线射频识别技术领域，具体涉及一种基于ZigBee技术的无线RFID读写设备。背景技术[0002]射频识别技术是从20世纪90年代兴起并逐渐走向成熟的自动识别技术，它利用无线射频信号实现非接触的双向通信，达到目标识别和数据交换的目的。随着RFID技术的发展，尤其
