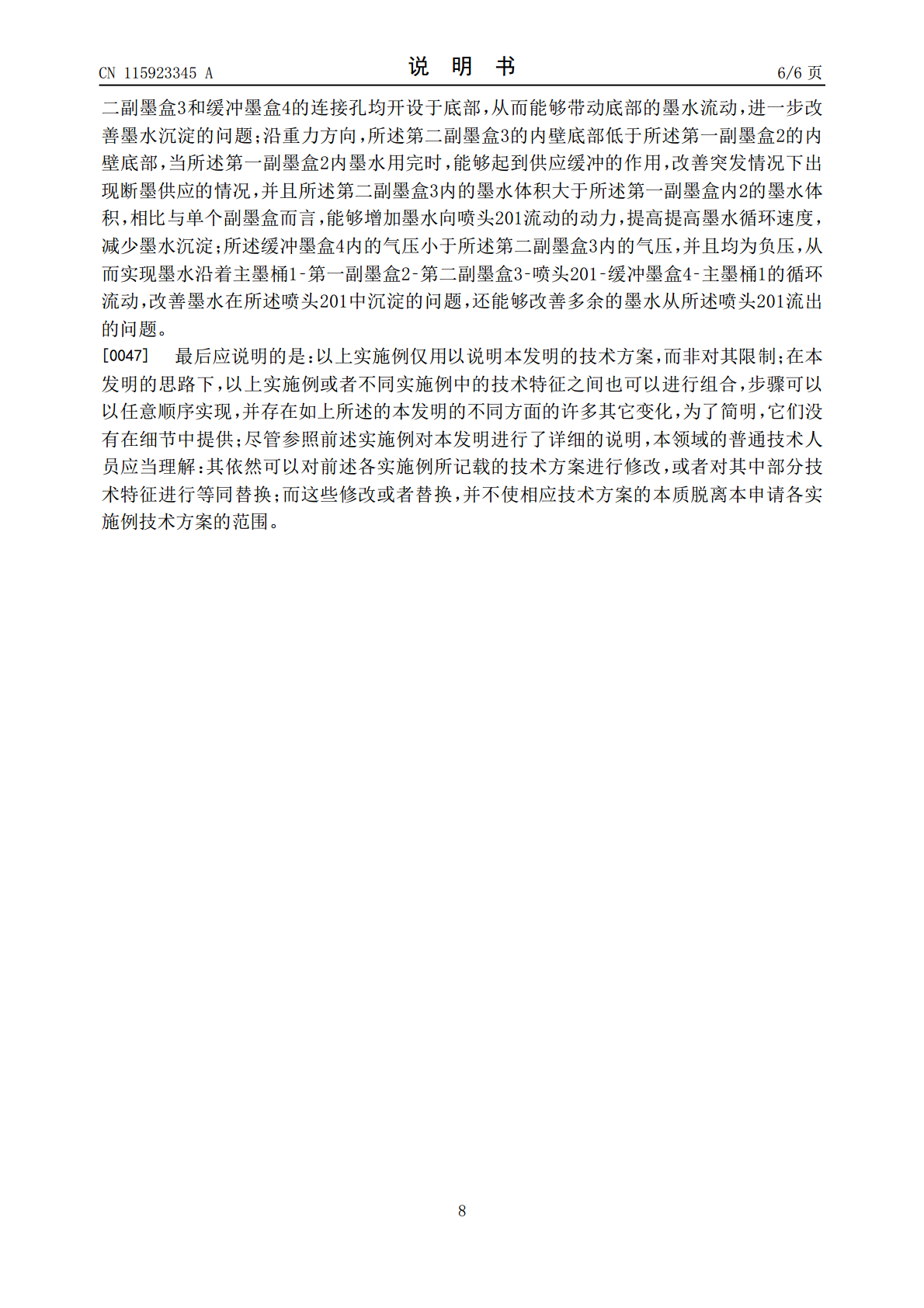

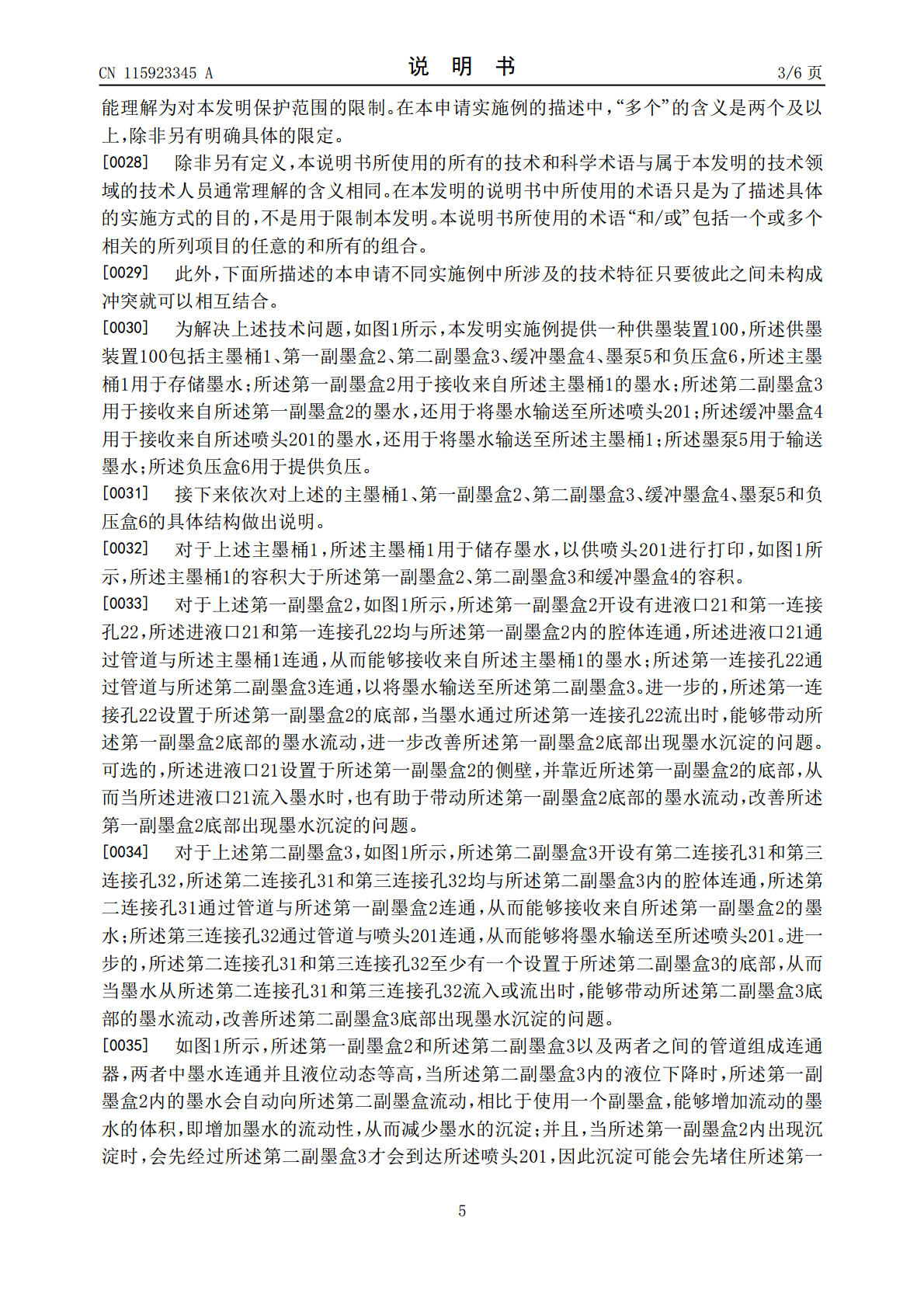

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115923345A(43)申请公布日2023.04.07(21)申请号202211566517.8(22)申请日2022.12.07(71)申请人深圳诚拓数码设备有限公司地址518000广东省深圳市龙岗区宝龙街道宝龙社区清风大道39号精密达数字文化园C301-10(72)发明人廖述章张致忠江华(74)专利代理机构深圳市六加知识产权代理有限公司44372专利代理师江晓苏(51)Int.Cl.B41J2/175(2006.01)B41J2/01(2006.01)权利要求书1页说明书6页附图1页(54)发明名称一种供墨装置及打印机(57)摘要本发明涉及喷墨打印技术领域，尤其涉及一种供墨装置及打印机，打印机包括供墨装置和喷头，供墨装置包括主墨桶、第一副墨盒和第二副墨盒，主墨桶用于存储墨水；第一副墨盒与主墨桶连通，用于接收来自主墨桶的墨水；第二副墨盒与第一副墨盒连通，用于接收来自第一副墨盒的墨水，并且沿重力方向，第二副墨盒的内壁底部低于第一副墨盒的内壁底部；第二副墨盒还与喷头连通，并用于将墨水输送至喷头。本发明实施例设置有互相连通的第一副墨盒和第二副墨盒，能够增加副墨盒内墨水的流动性，改善墨水副墨盒的底部沉淀的问题，并且第二副墨盒能够起到过滤的作用，减少沉淀堵塞喷头的风险；而且第二副墨盒内能够容纳更多的墨水，增加墨水向喷头流动的动力。CN115923345ACN115923345A权利要求书1/1页1.一种供墨装置，其特征在于，包括：主墨桶，用于存储墨水；第一副墨盒，与所述主墨桶连通，用于接收来自所述主墨桶的墨水；以及第二副墨盒，与所述第一副墨盒连通，用于接收来自所述第一副墨盒的墨水，并且沿重力方向，所述第二副墨盒的内壁底部低于所述第一副墨盒的内壁底部；所述第二副墨盒还与喷头连通，并用于将墨水输送至所述喷头。2.根据权利要求1所述的供墨装置，其特征在于，所述第一副墨盒和所述第二副墨盒内的气压相等。3.根据权利要求1所述的供墨装置，其特征在于，所述第一副墨盒的底部开设有第一连接孔，所述第一连接孔通过管道与所述第二副墨盒连通。4.根据权利要求1所述的供墨装置，其特征在于，所述第二副墨盒的底部开设有第二连接孔和第三连接孔，所述第二连接孔通过管道与所述第一副墨盒连通，所述第三连接孔通过管道与所述喷头连通。5.根据权利要求1所述的供墨装置，其特征在于，还包括缓冲墨盒，所述缓冲墨盒与所述主墨桶和所述喷头连通，所述缓冲墨盒用于接收来自所述喷头的墨水，还用于将墨水输送至所述主墨桶。6.根据权利要求5所述的供墨装置，其特征在于，所述缓冲墨盒内的气压小于所述第二副墨盒内的气压。7.根据权利要求5所述的供墨装置，其特征在于，所述缓冲墨盒的底部开设有第四连接孔和第五连接孔，所述第四连接孔通过管道与所述喷头连通，所述第五连接孔通过管道与所述主墨桶连通。8.根据权利要求5中任一项所述的供墨装置，其特征在于，所述第二副墨盒内气体的负压为5.0Kpa，所述缓冲墨盒内气体的负压为5.3Kpa。9.根据权利要求1至8中任一项所述的供墨装置，其特征在于，还包括墨泵和负压盒，所述墨泵用于将所述主墨桶内的墨水抽送至所述第一副墨盒；所述负压盒与所述第一副墨盒和所述第二副墨盒中的至少一个连通，以至少调节所述第一副墨盒和所述第二副墨盒中的至少一个的气压。10.一种打印机，其特征在于，包括：如权利要求1至9中任一项所述的喷头；以及如权利要求1至9中任一项所述的供墨装置，所述供墨装置与所述喷头连通。2CN115923345A说明书1/6页一种供墨装置及打印机技术领域[0001]本发明涉及喷墨打印技术领域，尤其涉及一种供墨装置及打印机。背景技术[0002]在数码喷墨打印行业墨路起着关键性的作用，直接体现在客户应用和产品效果上。墨路系统一般包含主墨桶、副墨盒、正负压系统、管路、泵、过滤器、打印喷头等。墨路系统的原理通常是主墨桶的墨水流经过滤器和脱气模组到达副墨盒，再流入打印喷头实现喷墨功能，当流入打印喷头的墨水过多时，多余的墨水会从打印喷头流回主墨桶。[0003]上述的方案中，虽然墨水会在主墨桶、副墨盒和打印喷头之间循环，但是副墨盒中墨水回流速度慢，墨水易在副墨盒底部沉淀，副墨盒中的沉淀物后续会脱离副墨盒的底部，并随着墨水流入打印喷头中，进而导致打印喷头的喷孔堵塞，影响打印作业。发明内容[0004]本发明实施方式旨在提供一种供墨装置及打印机，改善墨水易在副墨盒底部沉淀的问题。[0005]为解决上述技术问题，本发明实施方式采用的一个技术方案是：提供一种供墨装置，所述供墨装置包括主墨桶、第一副墨盒和第二副墨盒，所述主墨桶用于存储墨水；所述第一副墨盒与所述主墨桶连通，用于接收来自所述主墨桶的墨水；所述第二副墨盒与所述第一副墨盒连通，
