一种组合钢板剪力墙.pdf

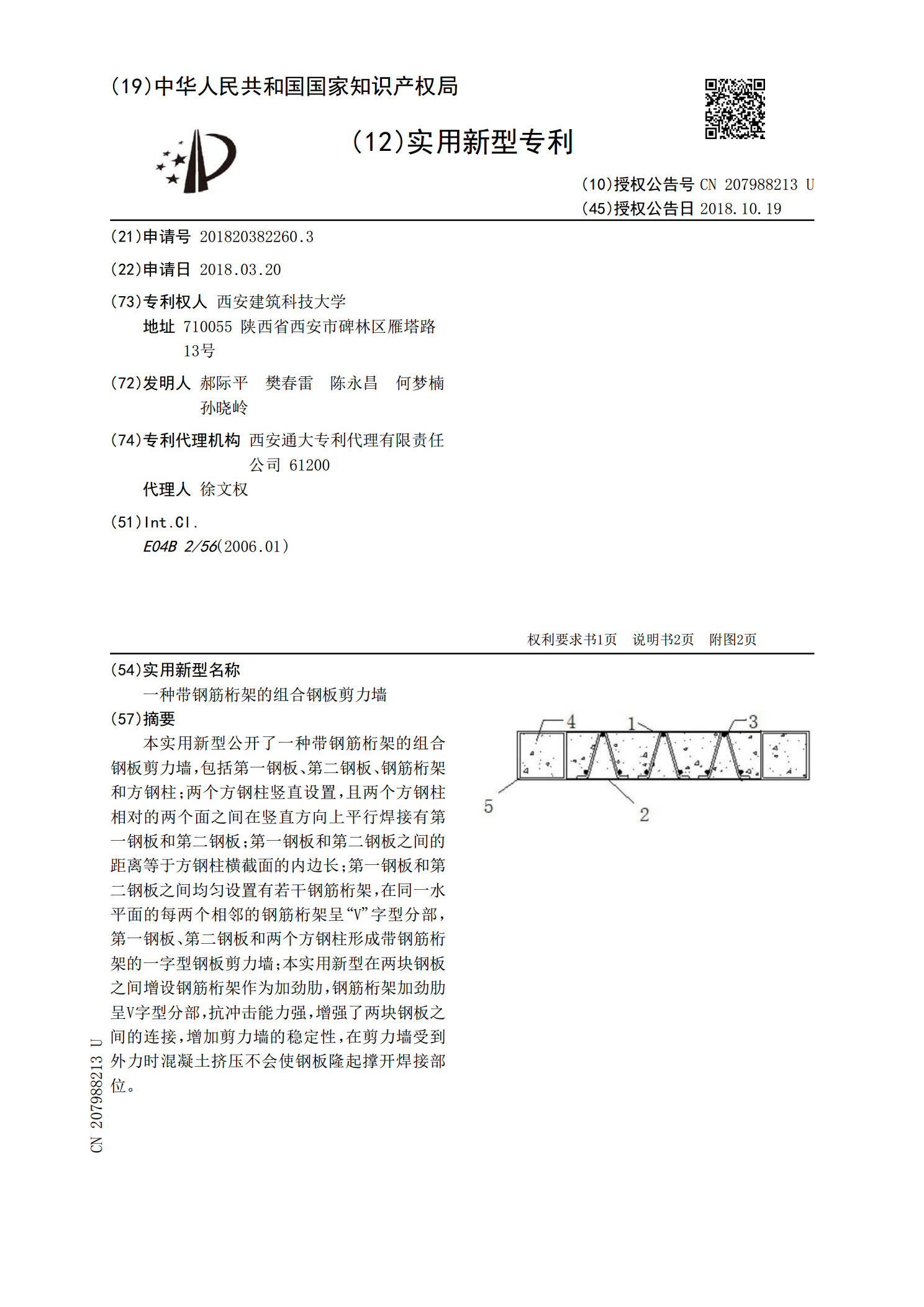

本实用新型公开了一种组合钢板剪力墙,包括第一钢板、第二钢板、方钢柱和加劲肋;两个方钢柱竖直设置,且两个方钢柱相对的两个面之间在竖直方向上平行焊接有第一钢板和第二钢板;第一钢板和第二钢板之间的距离等于方钢柱横截面的边长,第一钢板、第二钢板和两个方钢柱形成一字型钢板剪力墙;第一钢板和第二钢板都均匀垂直固定设置有若干加劲肋;加劲肋为对折成沟槽状的钢板,其横截面为勾状,第一钢板上的加劲肋与第二钢板上的加劲肋相互勾连。本实用新型在两块钢板之间增设勾状加劲肋,增强了两块钢板之间的连接,从而增加剪力墙的稳定性,在剪力墙收到外力时混凝土受到挤压不会使钢板隆起撑开焊接部位,防止结构剪切力的破坏。
